内燃机活塞销座环槽结构三维数模

　　该活塞数模面向小型往复式内燃机的运动机构设计场景，属于曲柄连杆机构中直接承接燃气压力并将动力传递给连杆的核心运动件。在整机布置中，活塞位于气缸套内做高速往复直线运动，顶部构成燃烧室的下边界，外圆柱面与缸壁形成滑动密封配合，裙部的销孔通过活塞销与连杆小头铰接，把燃烧做功行程中作用在活塞顶面的气体压力转化为连杆的推力，最终驱动曲轴旋转输出扭矩。

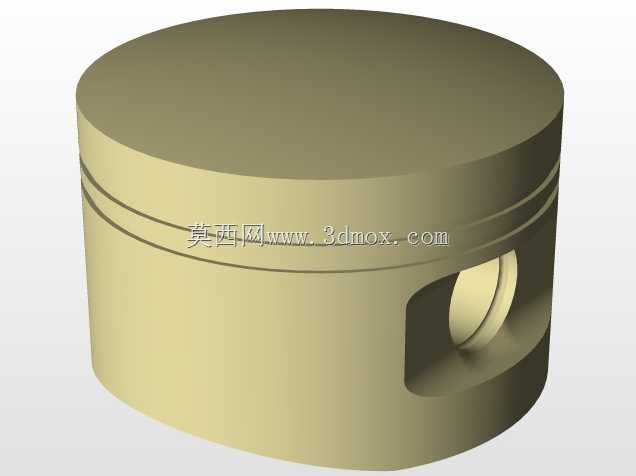

　　从结构功能拆分来看，模型顶部为完整的平顶燃烧室承压面，顶面外缘向下依次布置多道环形槽，用于安装气环与油环：上部气环负责密封燃烧室内的高压燃气，防止压缩与做功行程中气体窜入曲轴箱；下部油环用于刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，同时在缸壁上保留均匀油膜以降低摩擦损耗。环槽的槽宽、槽深和槽间岸高均按密封环的装配尺寸与热态膨胀间隙进行约束，槽底过渡圆角可降低应力集中。

　　活塞裙部是导向与承载的关键区域，模型在裙部两侧设置同轴的活塞销座孔，销座外侧带有明显的凹腔与加强过渡结构。销孔轴线与活塞轴线垂直相交，用于穿装活塞销；销座周围的金属加厚区域承担活塞销传递的集中载荷，凹腔则用于避让连杆小头在摆动过程中的运动轨迹，防止连杆在上下止点附近与活塞本体发生干涉。裙部外圆在实际设计中通常会考虑热态型线，常温下加工成略带椭圆或中凸的形状，以补偿工作时顶部温度高、膨胀量大带来的变形，保证热态下与缸孔的合理配合间隙。

　　建模思路上，整体以回转体为基础特征，先由活塞顶面、环槽区、裙部外圆和内腔轮廓旋转生成主体，再在裙部两侧拉伸切除销孔与避让腔，并对销座与裙壁交接处、环槽根部、内腔过渡区添加圆角。环槽采用周向等截面切除，保证槽底直径和槽宽一致；销孔与销座做同轴约束，两侧凹腔关于销孔轴线和活塞轴线所在平面对称，便于连杆居中装配。这类特征处理方式既还原了零件的加工逻辑——外圆、环槽、销孔分别对应车削和镗削工序，也方便后续在装配环境中检查活塞环、活塞销、连杆小头和缸套之间的配合关系。

　　安装边界方面，活塞的最大外径受气缸套内径限制，设计时必须预留合适的配缸间隙，间隙过小会在热态下出现拉缸甚至卡死，间隙过大则会产生敲缸并降低密封性能。活塞总高度决定了其在气缸内的导向长度以及与气门、缸盖燃烧室的避让关系；销孔中心到顶面的压缩高度直接影响压缩比和气门凹坑布局，是发动机总布置中的关键尺寸。销孔内径与活塞销外径形成铰接配合，销孔两端的挡圈槽或限位结构用于限制活塞销轴向窜动；环槽尺寸则需与所选活塞环的径向厚度、轴向宽度匹配。

　　在实际工程应用中，这类模型可用于小型汽油机、柴油机或试验样机的机构干涉检查、运动仿真和装配工艺验证。通过三维数模可以直观核对活塞在上止点时与缸盖、气门的间隙，在下止点时活塞裙部是否超出缸套有效导向区，以及连杆摆动时与销座凹腔、缸套下部的最小间隙。对结构设计人员而言，活塞外形虽然近似圆柱，但真正影响可靠性的部位集中在环槽磨损、销座疲劳、裙部热变形和顶部热强度上，因此数模中保留环槽岸、销座加强区和内腔过渡形状，比单纯建立一个圆柱体更有工程价值。
