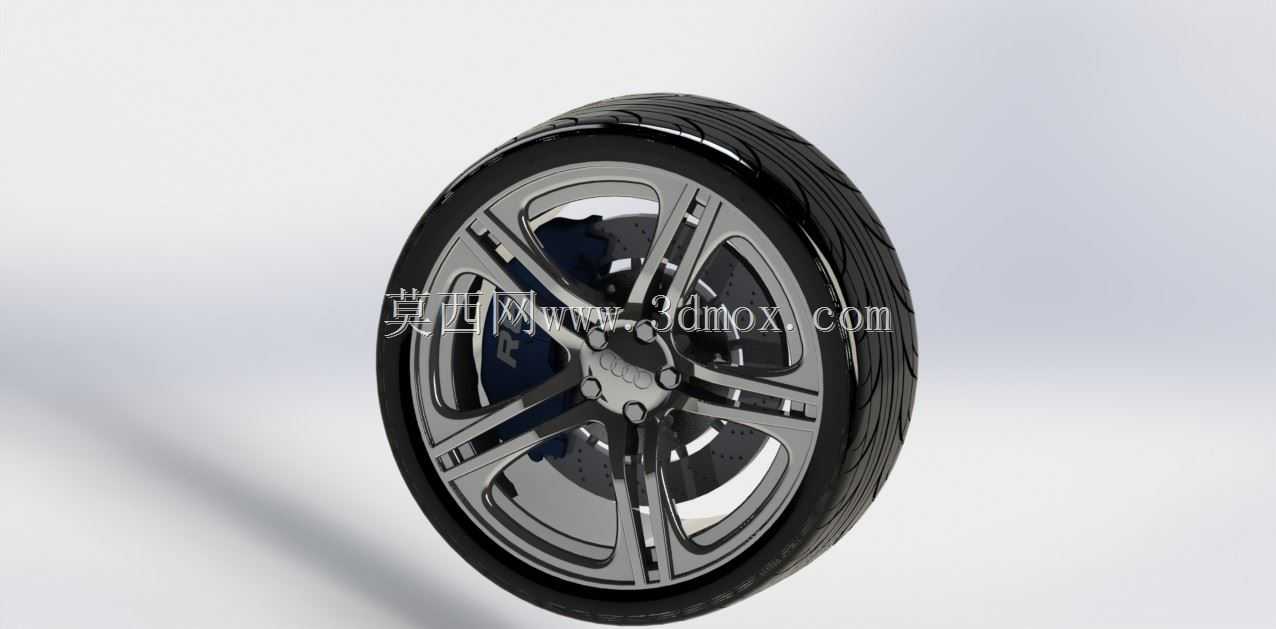

乘用车多辐合金轮毂带轮胎制动总成

　　这套轮端总成的数模把轮胎、铝合金轮辋、辐条轮毂、制动盘与制动卡钳整合在同一装配层级，做底盘布置、轮包校核或者制动系统匹配时，可以直接拿来确认运动包络，不用再从零拼合零散零件。轮辋采用深槽式乘用车结构，胎圈座位置保留了标准的凸峰与圆角过渡，装配轮胎时胎圈能够顺着槽底滑入并在充气后卡入锁止位，避免高速工况下胎圈脱开。辐条采用五组分叉的宽辐布局，每根主辐条在靠近轮缘处分出两支，既把轮心的安装载荷分散传递到整个轮辋周圈，也在辐条之间留出了足够的通风通道，制动产生的热量可以顺着辐条间隙随行驶气流排出，降低长下坡或者频繁制动后制动盘的热衰退风险。轮毂中心设置了带品牌标识的中心盖，周围均布五颗轮毂螺栓孔，

　　孔位分布圆与中心孔的同轴度在建模时按整车装配基准约束，装车后车轮的回转中心与半轴轴线重合，避免高速行驶出现径向跳动。螺栓孔周边做了局部加厚的凸台，螺母压紧面贴合平整，拧紧时轴向力能够均匀传导到轮毂安装面，不会因为局部应力集中导致辐条根部开裂。制动盘采用通风式结构，两片摩擦面之间布置径向散热筋，车轮转动时气流从轮毂中心侧进入、从轮缘侧甩出，持续带走摩擦热量；卡钳布置在轮辋内侧的偏置位置，数模里已经预留了卡钳与辐条内侧面的间隙，转向、跳动极限工况下两者不会发生刮擦，这一点在改装大尺寸卡钳或者更换不同ET值轮毂时是必须优先核对的边界。轮胎部分还原了胎面的连续排水沟与横向花纹块，胎侧弧度、

　　胎圈厚度以及轮胎的整体外径都按常见家用乘用车规格设定，做整车总布置时可以直接用它校核翼子板轮包空间、悬挂跳动行程以及转向最大角度下的轮胎干涉情况。数模的装配关系完全按照实际装车逻辑搭建：轮胎套在轮辋外周，轮毂通过中心孔定位在半轴法兰上，制动盘夹在轮毂与法兰之间随车轮同步转动，卡钳固定在转向节上跨夹制动盘两侧，拆解顺序和维修车间的实际操作流程一致，维修人员可以参照数模理解轮胎拆装、刹车片更换的操作空间。从受力路径来看，车辆垂直载荷从减震器、转向节传递到轮毂轴承，再经五颗螺栓传到轮毂辐条，最终分散到轮辋和整个轮胎接地面；加速、制动时的扭矩则通过半轴、法兰、螺栓传递到轮辋，驱动轮胎与地面摩擦，

　　整套结构的载荷传递路径在数模里通过零件的贴合面、连接约束完整还原。外观表面做了分色处理，辐条正面采用亮面金属质感，槽底与内侧保留深色效果，轮胎为哑光橡胶材质，制动盘呈现铸铁金属色泽，卡钳做了辨识度较高的涂色处理，渲染后可以直接用于车型展示、改装方案演示或者维修教学课件。针对结构设计人员，这套数模还可以用来验证轮辐的轻量化空间：在保证螺栓孔周边、辐条根部强度的前提下，可以在辐条非承载区域删减冗余材料，或者在轮辋内侧设计加强筋，平衡轮毂的重量、刚度与散热需求；做轮胎匹配时也能直观对比不同胎宽、不同扁平比轮胎在同一轮辋上的装配效果，提前确认轮眉、悬挂部件的间隙是否满足设计要求。
