日星iBike电机配套安装夹具结构设计

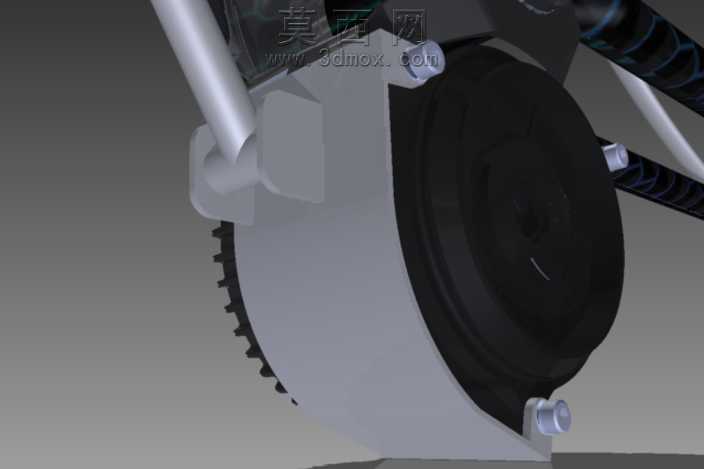

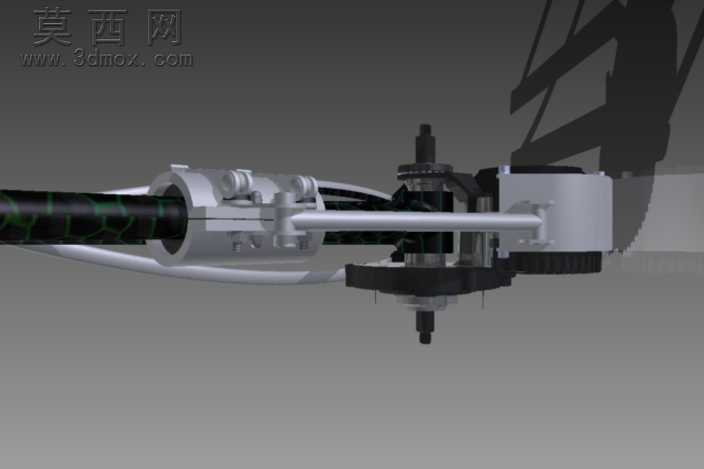

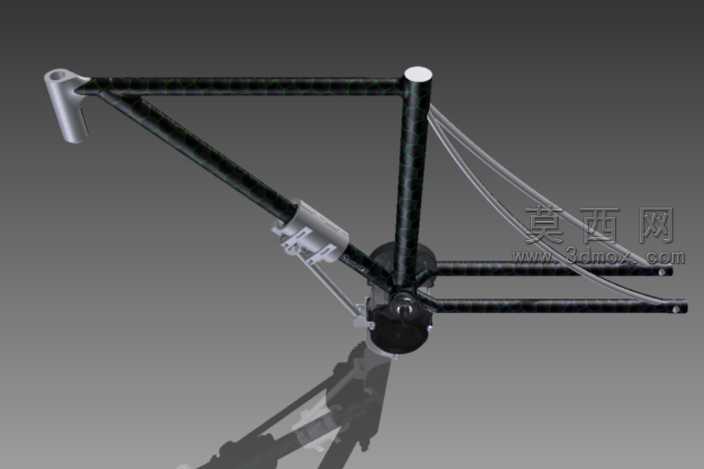

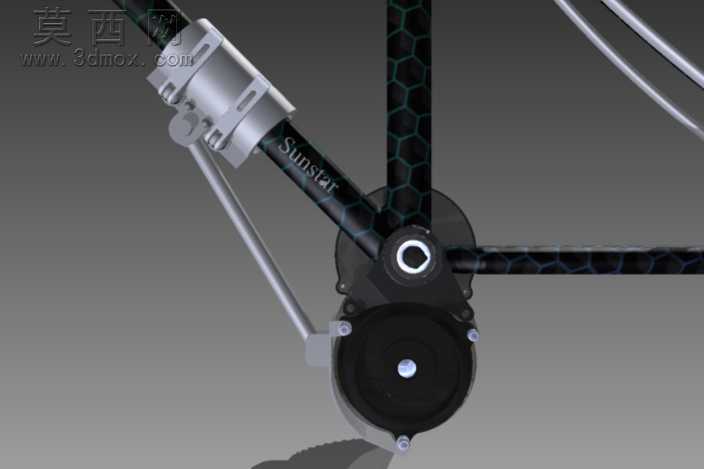

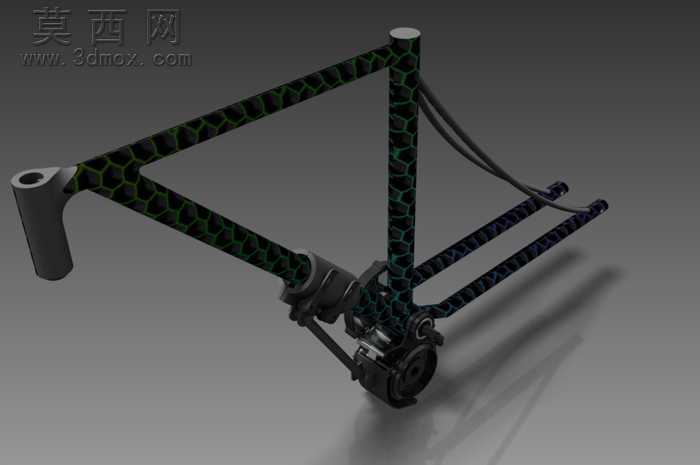

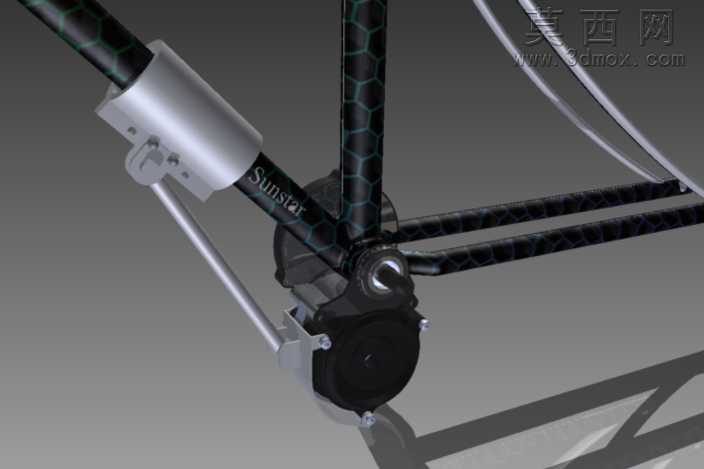

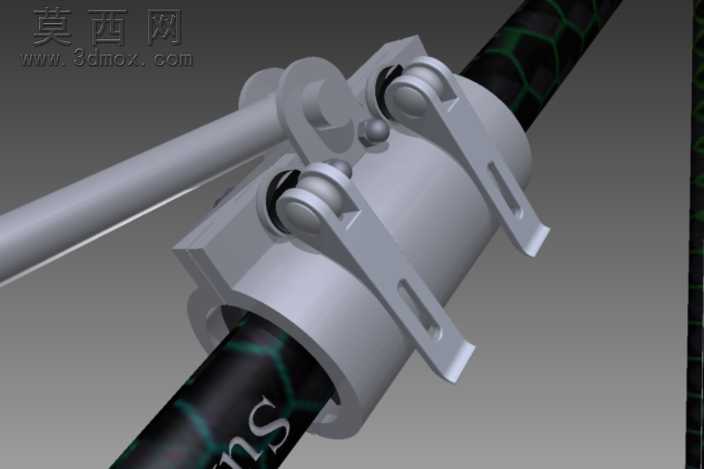

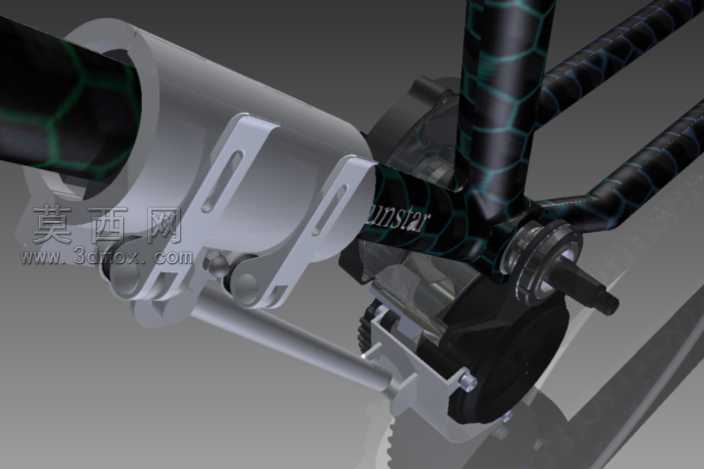

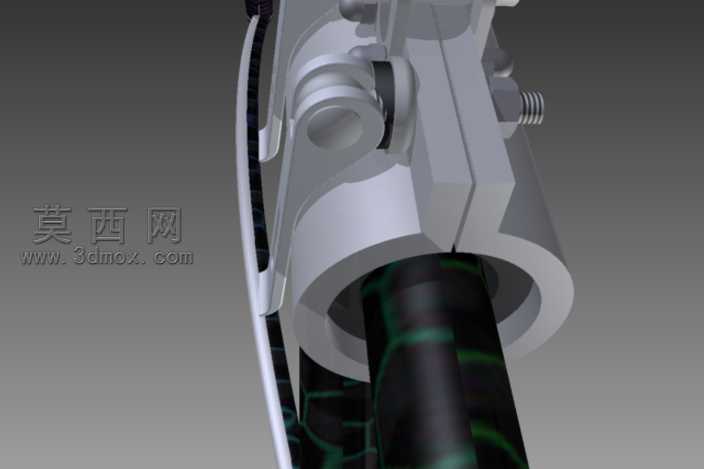

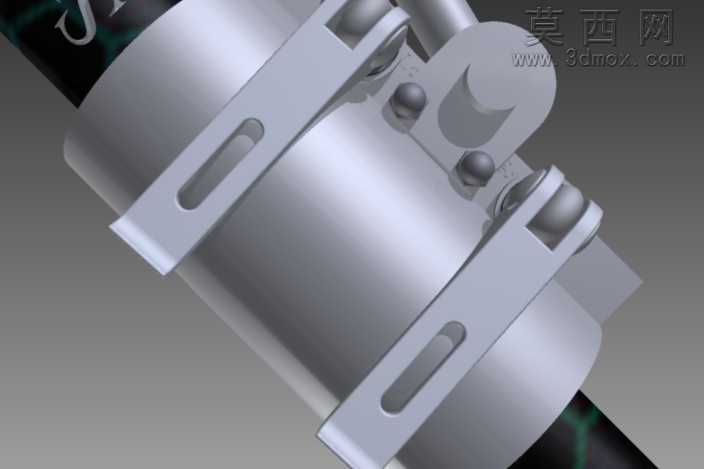

本作品为适配日星iBike电机构建的专用安装夹具三维设计方案，整体建模过程围绕自行车车架与驱动电机的适配安装需求展开，在三维建模阶段严格参照自行车五通区域、电机壳体的实际安装尺寸进行参数化绘制，对夹具的每一处连接臂、定位槽、锁紧孔位都做了精准的尺寸约束，确保夹具与电机壳体、碳纤维车架管的贴合度达到装配要求。渲染阶段针对不同部件赋予了对应材质：车架部分采用碳纤维纹理材质还原真实车架的编织质感与哑光黑的视觉效果，金属夹具部件赋予磨砂铝合金材质，还原金属加工后的细腻金属光泽与轻微反光特性，传动齿盘、转轴等部件采用亮面金属材质区分功能结构，通过光影调整清晰呈现各部件的装配层级与连接关系。结构设计上，该夹具采用环抱式定位加侧边锁紧的结构形式，通过轴点位置的主支撑bar.lever结构实现快速装夹，无需额外在车架两侧加装冗余附件，依靠夹具自身的结构刚性实现电机的稳定线性固定，避免电机运行过程中出现晃动偏移。设计思路围绕通用适配性展开，该夹具结构可适配不同尺寸规格的同类型自行车车架结构，允许使用者在不改动原车结构的前提下完成电机的加装固定，装夹操作便捷，定位精度可靠，既保证了电机安装后的同轴度要求，也兼顾了拆装维护的便利性，整体结构紧凑无多余突出部件，不会对自行车原有骑行结构造成干涉，配套的结构设计可清晰展示夹具的工作原理与装配逻辑，为同类自行车电机加装工装的设计提供了可参考的完整结构方案。
