小型离心式鼓风机结构三维设计作品

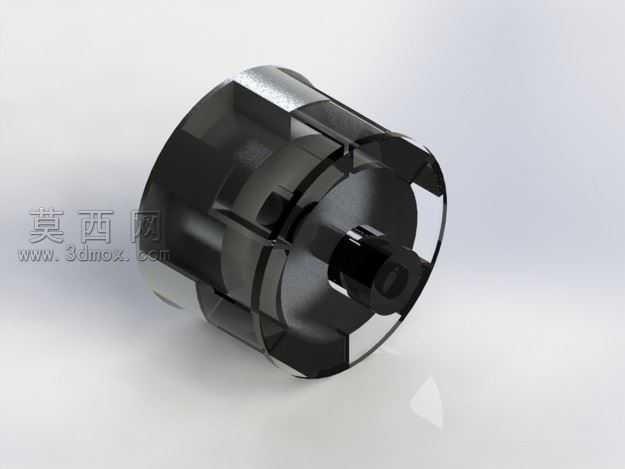

本作品为小型离心式鼓风机的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先从核心的叶轮结构入手，通过草图绘制确定叶片的翼型截面轮廓，利用圆周阵列命令完成多片前倾式叶片的均匀排布，保证叶片与轮毂、轮盖的衔接处做了圆角过渡处理，避免应力集中的同时优化气流通过的平顺性。机壳部分采用螺旋蜗壳结构，通过扫描特征构建蜗壳的渐开线流道，壁厚按照小型塑料风机的常规设计值设定为2mm，进风口处设计了圆弧过渡的集流器结构，能够有效降低进气阻力，减少气流进入叶轮时的涡流损失。模型的材质渲染阶段，将叶轮与机壳主体赋予半透明黑色工程塑料材质，调整材质的折射度与粗糙度参数，模拟PC材质的半透磨砂质感，中心轴套部分赋予金属材质，调整金属的高光与反射参数，呈现出金属轴套的哑光金属质感，渲染时采用三点布光方式，主光源从侧上方45度角打亮模型主体，辅助光源补充暗部细节，背光源勾勒模型轮廓，最终呈现出清晰展示内部结构与外部造型的渲染效果。结构设计上，中心轴套预留了与电机输出轴配合的安装孔位，设计了扁位结构用于传递扭矩，避免运转时轴与叶轮发生相对滑动，机壳外侧设计了均匀分布的卡扣结构，用于风机上下壳体的装配固定，无需额外螺丝即可完成壳体的扣合，简化了装配流程。设计思路围绕小型设备的散热通风需求展开，在保证风机风压与风量满足小空间通风要求的前提下，尽可能压缩整体体积，将叶轮直径控制在适配小型电子设备、小型通风工位的尺寸范围内，同时优化流道结构降低运转时的气流噪音，半透明的壳体设计既可以直观观察内部叶轮的运转状态，也具备一定的装饰性，可直接用于产品外观展示、结构验证以及后续的开模生产参考，模型各部件之间保留了合理的装配间隙，可直接导入装配模块完成干涉检查，验证各部件运动时不会发生碰撞，满足实际生产的结构精度要求。
