双轴流叶片风机定制叶轮结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:680915
  • 双轴流叶片风机定制叶轮结构
  • 双轴流叶片风机定制叶轮结构
  • 双轴流叶片风机定制叶轮结构

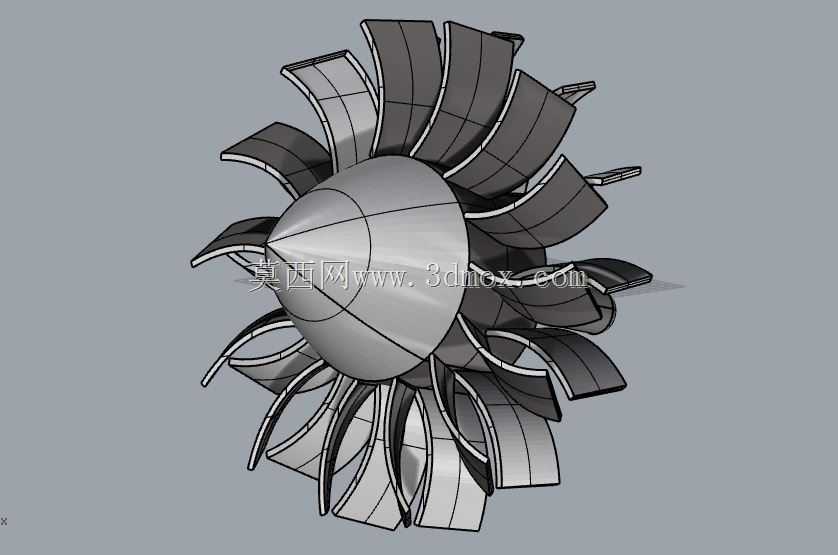

  该结构面向轴流式通风设备的叶轮总成设计,核心由流线型整流罩、周向均布的弯掠叶片以及后置支撑叶栅组成,适用于需要大流量、低阻力送风的工业冷却、设备散热、风道增压及通风换气场景。在实际设备布置中,这类叶轮通常安装在圆筒形风筒内部,前端整流锥承担来流导向作用,使进入叶道的气流沿锥面平滑加速,避免在轮毂前缘形成明显滞止区;外侧叶片承担主要做功任务,通过旋转将机械能转化为气流的轴向动能;后部小翼状结构可用于整流、支撑或与电机安装段衔接,使流出叶轮的气流减少旋绕,提高下游风道稳定性。

  从功能特性看,模型重点表达了叶片的空间弯扭关系。叶片并非简单平板,而是从根部到外缘采用连续变化的型面:靠近轮毂处弦长较短、安装角较大,以适应较低的线速度并保证根部强度;靠近叶尖处弦长和曲率随流道需求变化,用于匹配较高圆周速度下的气流方向。图中叶片角度按61度进行参数化控制,这一数值直接影响叶片安装姿态、攻角分布和通流能力。角度增大时,叶片对气流的轴向推动作用增强,但过高会增加入口冲角和流动分离风险;角度减小时,风阻和驱动扭矩可能下降,但流量与压升能力也会随之减弱。设计时需要结合转速、筒径、目标风量、噪声限值和电机功率综合校核,而不能仅凭外观确定。

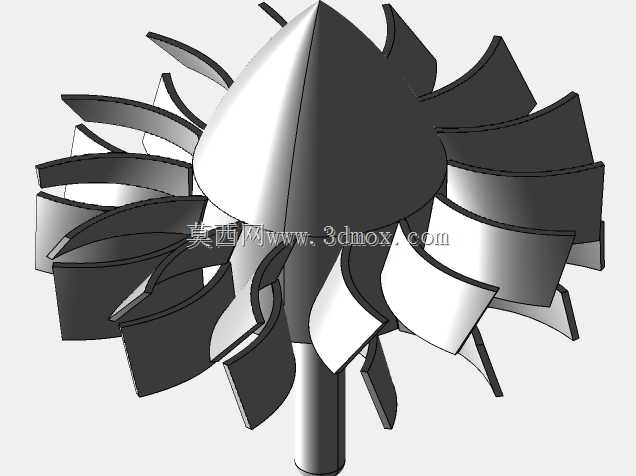

  外形上,整流罩采用近似椭球与锥段结合的造型,前端圆润、后端与叶片根部平滑相接,可降低迎风阻力并改善入口流场。叶片沿圆周多层排布,形成前后呼应的双流道视觉特征,叶身表面带有明显的折弯和扭转边线,便于在建模中控制型面光顺度与厚度过渡。叶根区域与轮毂连接处需要保留足够圆角或过渡曲面,因为旋转工况下离心载荷、气动交变载荷和振动应力都会在根部集中,若几何突变过大,容易产生疲劳薄弱点。叶尖区域则需要与风筒内壁维持均匀径向间隙,间隙过大会造成叶尖泄漏回流,降低效率;间隙过小则可能在热膨胀、振动或加工误差下发生碰擦。

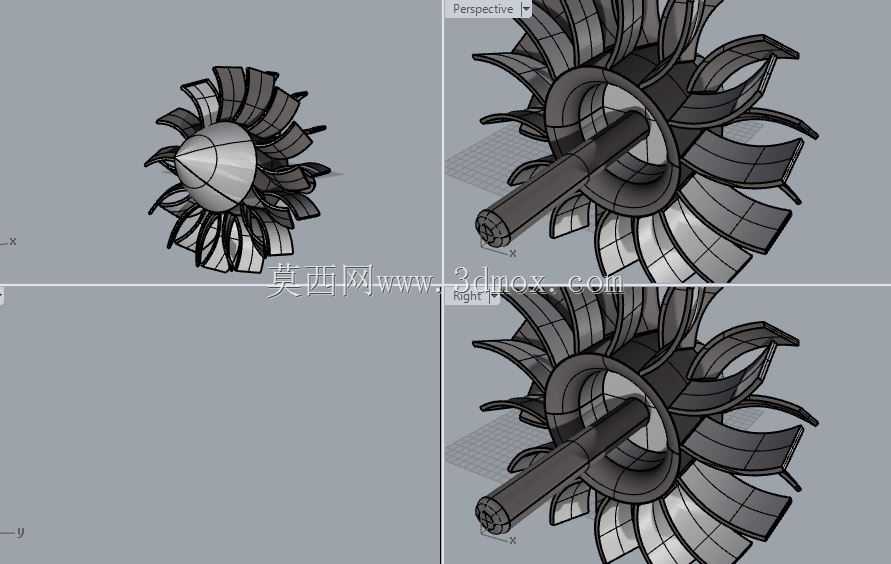

  安装边界方面,该类叶轮一般以轮毂中心孔或后端连接法兰与电机轴配合,轴向定位依靠轴肩、锁紧螺母或压紧套完成,周向扭矩通过键、花键或抱紧结构传递。建模时应明确电机轴径、轮毂长度、叶片外径、前后支撑位置以及风筒内径之间的关系。叶片外径决定设备通流面积,也影响整机占地边界;轮毂直径影响轮毂比,轮毂比过大则有效流通面积减小,过小则叶片根部长径比不合理,不利于承载。前后支撑叶片若承担电机支架功能,还需考虑其数量、厚度和尾迹影响,支撑过宽会产生明显尾流并增加噪声,支撑过薄则可能降低刚度。

  结构设计思路上,叶轮需要同时满足气动、强度和制造三方面约束。气动层面,叶片型面应保证气流沿叶道顺畅通过,减少前缘分离、叶尖泄漏和出口涡流;强度层面,高速旋转时叶片承受自身离心力,叶根与轮毂连接区是重点校核部位,若采用塑料注塑,应关注壁厚均匀、脱模斜度和加强筋布置,若采用金属焊接或铸造,则需关注热变形、焊缝位置和动平衡余量;制造层面,叶片数量较多且型面复杂,三维建模时应保持单片叶片参数可调,再通过圆周阵列完成整体布置,便于修改叶片角度、数量、弦长和弯掠量后快速重建。

  在工程应用中,这类风机叶轮既可作为独立通风部件,也可嵌入冷却机组、烘干设备、电控柜散热系统、轨道交通通风装置或厂房送风管道。选型和结构复核时,不能只关注叶轮外观,还要把旋转方向、叶片前后缘朝向、电机轴伸长度、安装锁紧空间、风筒配合间隙以及维护拆卸距离纳入整体布局。若用于长期连续运行,还应在模型阶段预留动平衡去重区域、表面加强结构和防松安装结构,使三维数模不仅体现造型,也能直接服务于后续工程图绘制、工艺拆分和样机验证。
