环形辐条式压缩机散热风轮结构

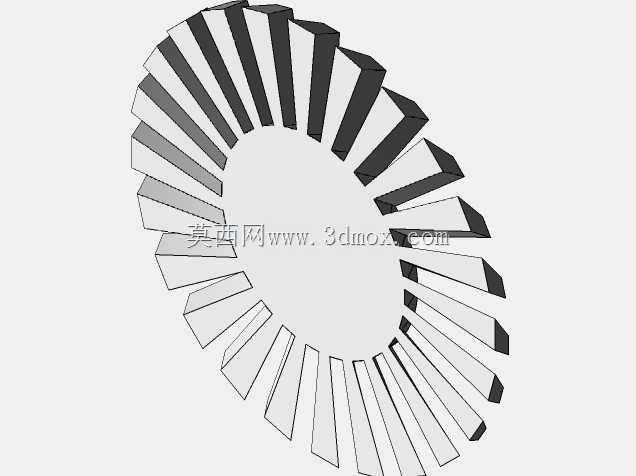

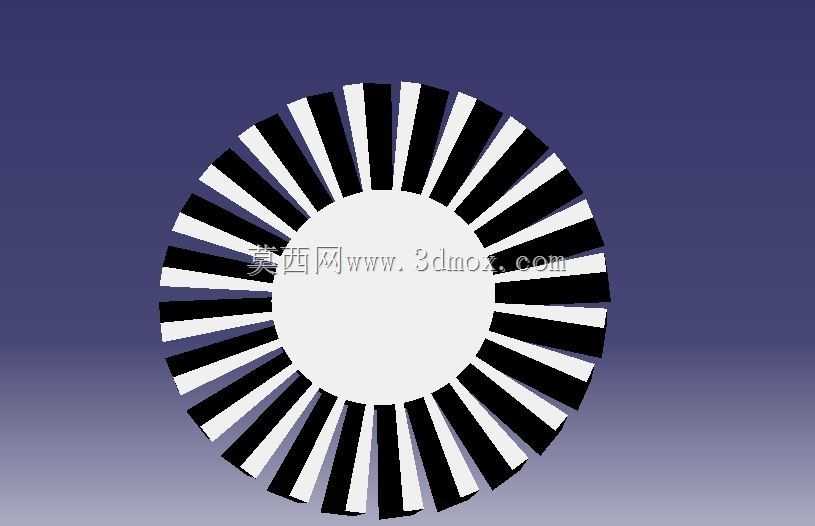

　　该结构面向压缩机内部强制风冷场景，核心为环形辐条布局的风轮构件，整体呈扁平圆盘形态，中心预留大直径贯通圆孔，用于避让压缩机主轴、轴承座或电机输出端的安装空间，避免风轮与旋转轴、固定端盖发生运动干涉。外圈沿周向均匀排布数十片径向延伸的狭长辐条式叶片，叶片从中心轮毂环边向外辐射至外圆轮廓，黑白交替的视觉呈现对应叶片实体与通风间隙的周向交错分布，相邻叶片之间形成等宽的径向流道，气流可沿辐条间隙从风轮内侧向外侧径向甩出，配合压缩机壳体内部的导流风道，完成机芯热量的强制带走。

　　从实际装机边界来看，风轮轴向厚度控制在较薄区间，适配压缩机壳体内部狭窄的轴向安装空隙，无需大幅改动原有机芯的轴向布局；外圆直径与压缩机风罩的内圈预留合理间隙，既保证风轮旋转时不与风罩内壁刮擦，又能让叶片外缘与风罩导流面形成顺畅的气流导向，减少气流在轮缘处的紊流泄漏。中心圆孔的直径匹配主轴轴套的外径，装配时可通过键连接、过盈配合或锁紧螺母轴向定位，确保风轮与主轴同步旋转，高速运转下的动平衡余量可通过叶片周向等距排布的对称结构天然抵消大部分径向离心力偏差。

　　设计思路上，这种全辐条径向布局舍弃了传统离心风轮的曲面蜗壳叶片，采用直条状径向叶片，一方面大幅降低了叶片成型的加工难度，钣金冲压或塑料注塑均可一次成型，无需复杂的曲面模具加工；另一方面径向直叶片对气流的导向作用直接，风轮旋转时叶片对空气的做功路径沿径向直线传递，在压缩机高转速运行工况下，能够快速将机芯表面堆积的热空气沿径向甩出，配合风罩的轴向进风开口，形成“轴向进风、径向出风”的完整冷却循环。叶片之间的大间隙流道也具备更好的抗杂物堵塞能力，压缩机运行环境中若混入少量灰尘、纤维碎屑，可直接顺着径向间隙被气流带出，不会像密叶曲面风轮那样轻易出现流道积灰堵塞、风量衰减的问题。

　　在功能特性层面，该风轮的核心作用是为压缩机的气缸、活塞组件或电机绕组提供持续的强制对流冷却，压缩机长时间连续运行时机芯会产生大量压缩热，若仅靠自然散热会导致缸体温度超标、润滑脂粘度下降、运动部件磨损加剧，该风轮随主轴同步运转，转速与压缩机工作转速完全匹配，无需额外配置独立驱动电机，冷却风量随机组负荷自动同步变化：机组高负荷运转时转速升高，风量同步增大，散热能力随之提升；机组低负荷待机时转速降低，风量减小，也同步降低了风轮自身的风噪与空载功耗。

　　从安装适配角度，风轮的轴向两端面均预留平整的定位贴合面，一侧可抵靠主轴轴肩，另一侧通过锁紧垫片或轴用挡圈完成轴向限位，防止风轮在高速旋转中出现轴向窜动；周向均匀分布的叶片自身具备足够的径向结构强度，狭长的叶片截面在离心力作用下的应力分布沿叶片长度方向均匀传递，不会出现局部应力集中断裂的问题。整体结构无复杂异形曲面，三维建模时可先绘制单片叶片的截面轮廓，通过圆周阵列完成全部叶片的排布，再合并中心轮毂环体，建模逻辑简洁，后续工程出图时可直接标注外圆直径、中心孔径、叶片数量、轴向厚度等核心安装尺寸，直接对接钣金下料或注塑模具的加工需求，适配小型往复式压缩机、微型空压机的内置风冷改造与配套生产场景。
