涡流挠性传动联轴器精密结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:680905
  • 涡流挠性传动联轴器精密结构
  • 涡流挠性传动联轴器精密结构
  • 涡流挠性传动联轴器精密结构
  • 涡流挠性传动联轴器精密结构
  • 涡流挠性传动联轴器精密结构

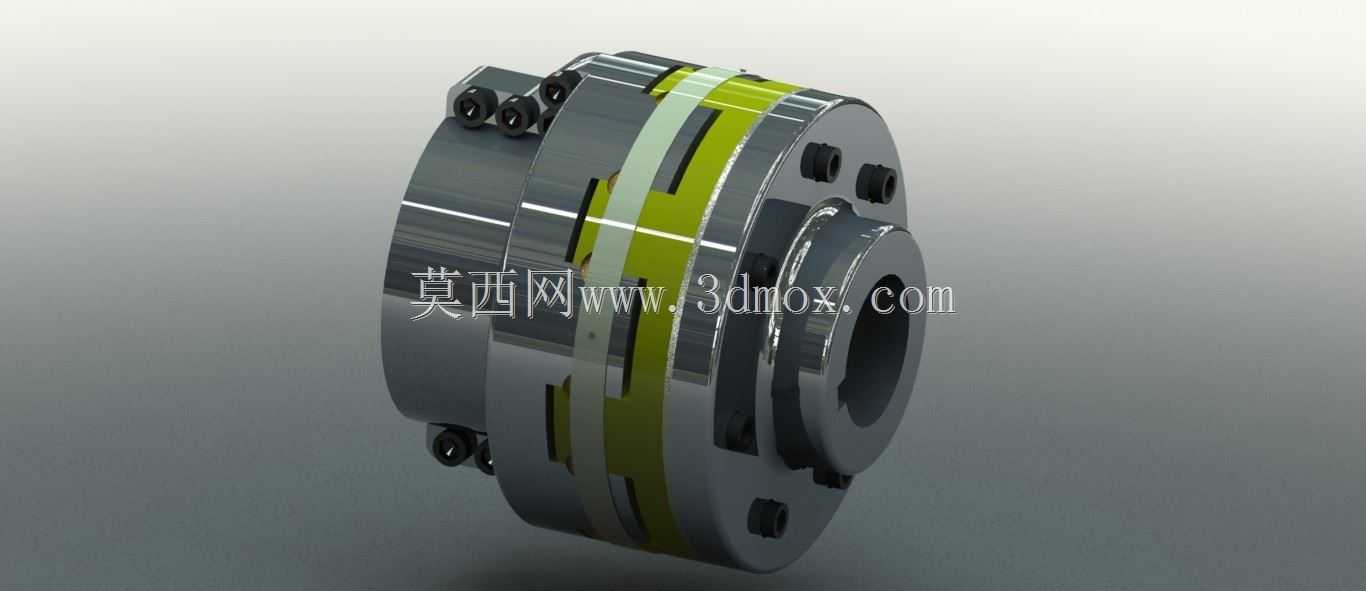

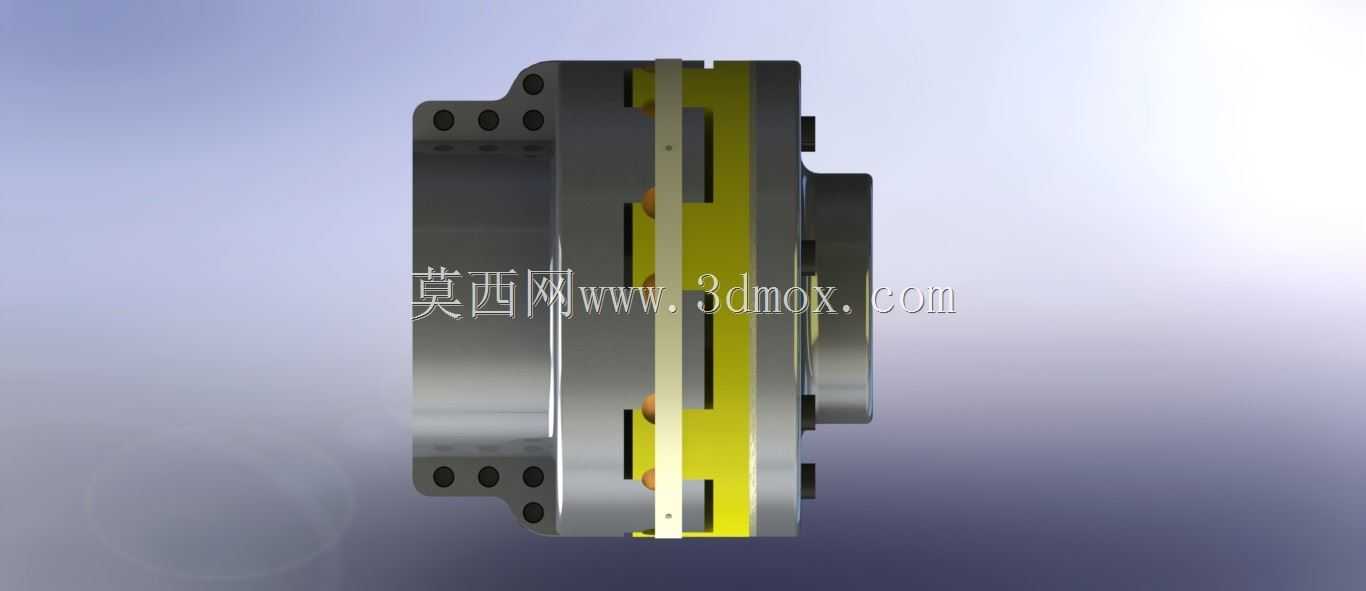

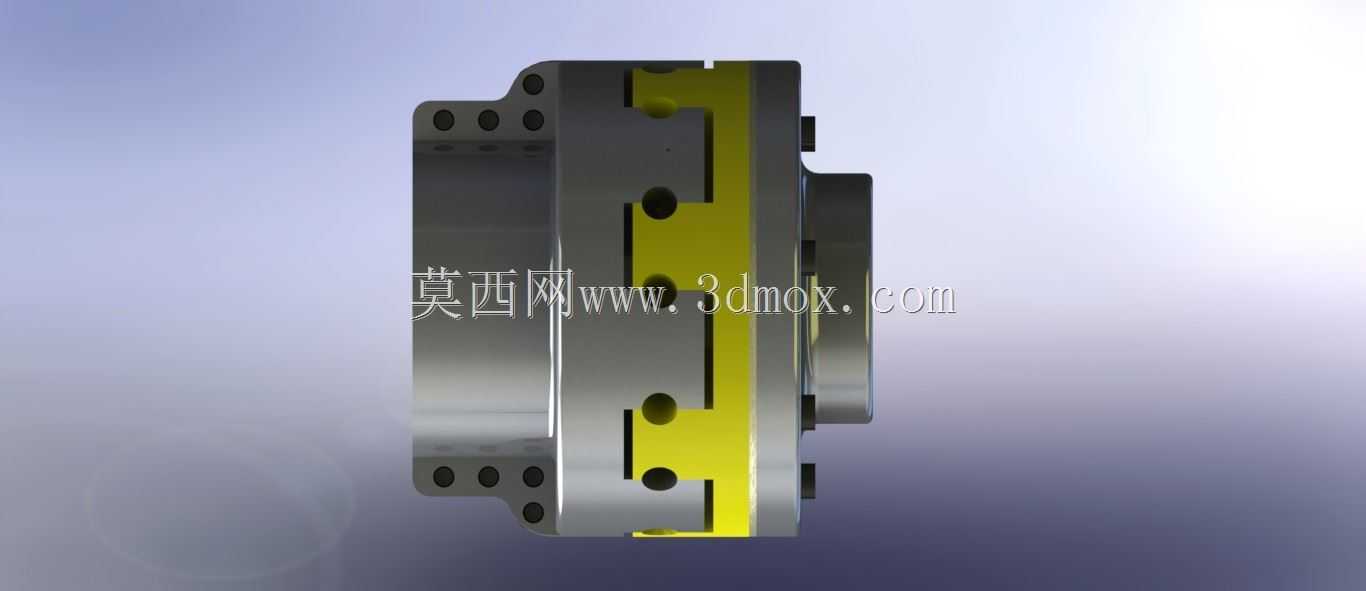

  该三维结构呈现的是一款用于减速传动链路中的涡流挠性联轴器,整体采用盘式轴向叠装布局,主体由两侧带安装孔的金属连接法兰、中部涡流作用腔体、黄色隔磁/导磁功能构件以及轴向定位连接件构成。在常规输送线、轻工传动设备、小型动力输出单元中,这类联轴器常布置在驱动电机输出端与减速机构输入轴之间,承担扭矩传递、缓冲吸振、补偿两轴间径向与角向偏差的作用,相比刚性联轴器,它能够依靠涡流作用特性实现柔性扭矩传递,在负载出现瞬时冲击、启动换向频繁的工况下,可削弱传动链的刚性撞击,避免轴系、齿轮副受到尖峰载荷损伤。

  从结构设计逻辑来看,两侧法兰盘外缘均匀布置多组螺栓安装孔,孔位沿圆周对称分布,安装时可分别与主动侧、从动侧的轴端法兰对接,孔位的间距、孔径预留了标准紧固件的装配空间,法兰端面与轴套衔接处做了加厚过渡,避免扭矩传递过程中法兰根部出现应力集中。中部腔体为涡流作用的核心区域,黄色构件为功能隔层,沿轴向嵌装在两侧金属基体之间,层间预留均匀气隙,工作时主动侧转动带动磁场在从动侧感应出涡流,依靠电磁作用力实现无直接刚性接触的扭矩传递,这种结构天然具备过载打滑特性,当从动端负载超过设定阈值时,主从动件之间可产生相对滑差,不会强行传递超额扭矩,能够对后端减速齿轮、工作执行机构起到过载保护作用。

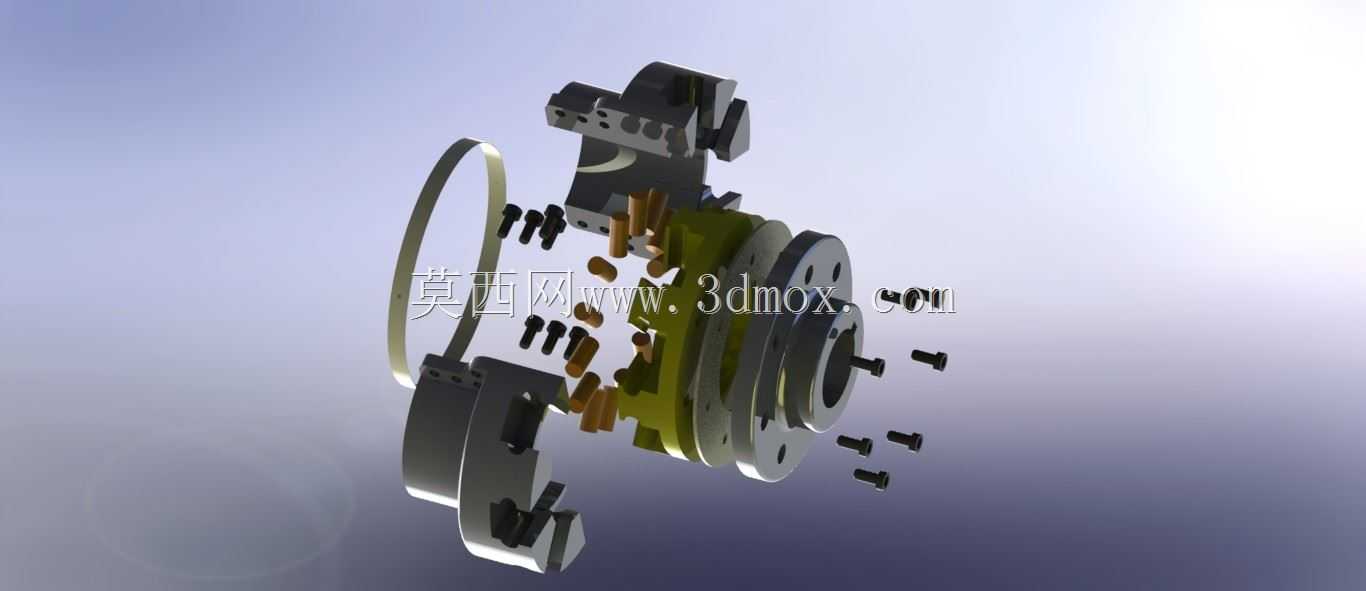

  建模过程中完整还原了各零件的装配层级:外层金属壳体做了圆角过渡处理,没有尖锐棱边,既符合车间装配的操作安全要求,也能降低壳体热处理与机加工过程中的应力变形风险;轴向贯穿的定位销与紧固螺栓沿圆周排布,将多层构件压紧为整体,装配时可通过控制螺栓预紧力调整腔体内部构件的轴向间隙,间隙大小直接影响涡流传递的扭矩阈值与滑差特性,设计选型时可根据配套电机的额定扭矩、工作转速区间调整气隙参数,适配不同功率等级的传动需求。

  安装边界方面,该联轴器整体为短筒式盘状结构,轴向长度紧凑,径向尺寸以法兰外圆为最大边界,安装时不需要在轴系周边预留过大的径向操作空间,仅需在法兰外侧留出扳手空间用于拧紧紧固件即可;两侧轴孔的同轴度公差需在装配时保证在设计允许范围内,即便存在少量径向偏移、角向偏斜,挠性传动特性也可补偿安装误差,降低对轴系对中精度的苛刻要求。在实际工况里,这类涡流挠性联轴器还具备运转无机械摩擦接触、无需润滑维护、传动冲击小、噪音低的特点,长期运行时不存在摩擦片磨损、弹性元件老化失效的问题,在长期连续运行的自动化传动场景中,可减少停机维护频次。结构建模时各配合面的尺寸公差、装配关系均按实际加工逻辑搭建,法兰安装孔的位置度、腔体内部各层零件的同轴度都在模型中做了对应约束,能够直接用于装配干涉校验、工作原理演示以及选型方案比对,帮助结构工程师在布局传动系统时提前核对安装空间、匹配传动参数,规避轴系布置时的尺寸干涉问题。
