全地形车摆臂铰接橡胶缓冲衬套

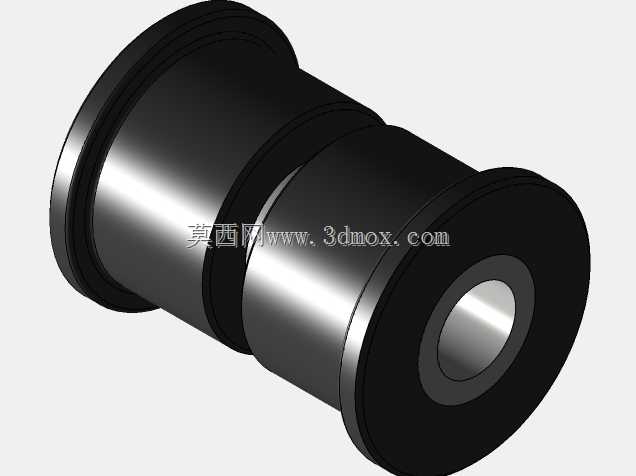

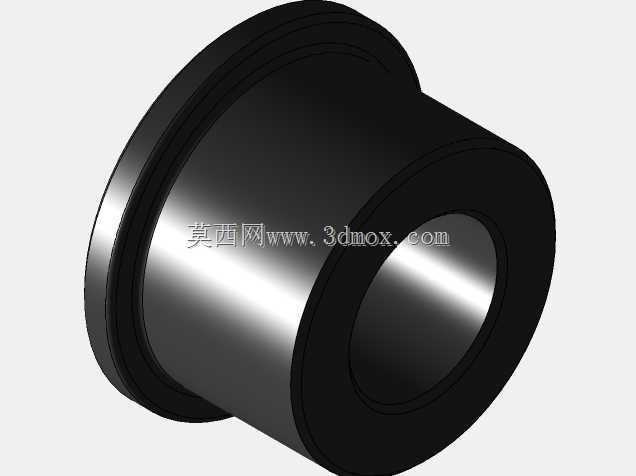

　　这类衬套在全地形车的行走悬挂系统里承担摆臂与车架铰接位置的柔性连接作用，日常越野工况下车轮受到的碎石冲击、侧向滑移载荷、跳跃落地的瞬时冲击，都会先经过摆臂传递到这个铰接节点，衬套既要保证摆臂绕销轴的转动自由度，又要过滤路面传来的高频振动，避免金属铰接面直接硬碰硬产生异响和早期磨损。从结构形态来看，整体为两端带限位凸缘的阶梯圆柱构型，外层是刚性金属外套筒，中间填充硫化粘接的橡胶弹性体，中心嵌套带通孔的金属内套管，内孔用于穿装固定销轴，两端凸缘的外径大于中间配合段，压装到摆臂的焊接套筒内之后，凸缘可以卡在安装孔端面，限制衬套轴向窜动，不需要额外加装轴向卡簧，简化了摆臂端部的零件数量。

　　建模过程中首先要确认的是安装边界：摆臂上的焊接衬套安装孔为直孔设计，衬套金属外圆采用过盈配合压装，过盈量通常控制在0.05到0.12毫米区间，压装后外套筒被安装孔轻微抱紧，保证车辆在承受大冲击时外套筒不会和摆臂孔之间发生相对转动；中心内套管的内孔和铰接销轴采用间隙配合，间隙值预留0.1到0.2毫米，补偿摆臂跳动过程中车架和摆臂之间的微小角度偏差，避免销轴出现别卡。橡胶层的壁厚是设计里的核心参数，壁厚过大则衬套径向刚度过低，车辆过弯时摆臂侧向位移量超标，会导致车轮定位参数偏移，出现轮胎异常磨损、转向发飘的问题；壁厚过小则橡胶变形余量不足，缓冲隔振能力大幅下降，冲击载荷直接传递到车架，不仅行驶舒适性变差，车架铰接点的焊接位置也容易出现应力集中开裂。这款衬套的橡胶层采用分段变刚度设计，中间段橡胶壁厚略大，提供主要的径向柔性，靠近两端凸缘的位置橡胶壁厚减薄，限制衬套的最大扭转变形角度，让摆臂的跳动行程被约束在设计范围内。

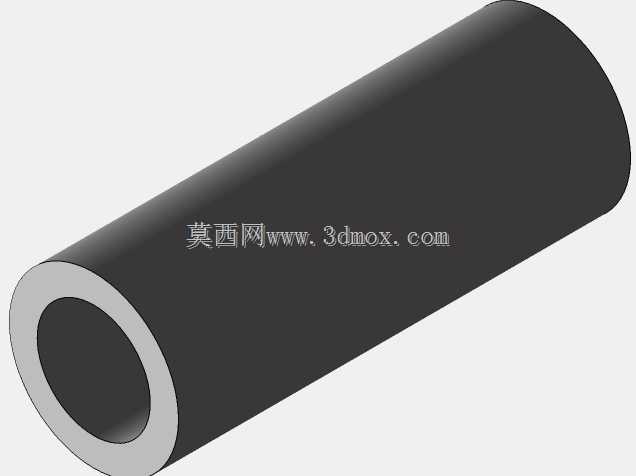

　　外形尺寸的匹配上，衬套总长度要和摆臂焊接套筒的长度适配，两端凸缘的厚度各预留2到3毫米，压装完成后凸缘端面和摆臂套筒端面齐平或者略微凸出，不会和车架上的安装支座发生运动干涉；中心内套管的长度略大于橡胶层总厚度，当销轴两端的锁紧螺母拧紧时，锁紧力直接作用在金属内套管的端面上，不会把橡胶层轴向压溃，避免橡胶长期受轴向预紧力出现过早老化开裂。实际工况里衬套的受力形式非常复杂，车辆直线加速时衬套承受纵向的推拉力，急转弯时承受侧向的剪切力，车轮上下跳动时衬套内部发生扭转变形，橡胶体同时承受压缩、剪切、扭转三种复合载荷，建模时需要把金属件和橡胶件的配合面全部按照硫化粘接的约束关系处理，不能简单做成三个独立零件装配，否则后续做有限元分析时无法模拟橡胶和金属之间的传力路径。

　　在整车装配场景中，这类衬套属于悬挂系统的易损保养件，长期在泥水、沙尘、温差变化大的环境下工作，橡胶材料会逐渐出现老化、裂纹、刚度衰减的问题，当衬套间隙变大后车辆会出现行驶跑偏、悬挂异响、轮胎偏磨的故障，维修时可以直接通过压力机把旧衬套从摆臂孔中压出，再压入新衬套，不需要整体更换摆臂总成，大幅降低越野车辆的维护成本。三维建模时需要重点还原两端凸缘的圆角过渡，金属外套筒和橡胶结合的位置不能出现尖锐棱角，避免硫化成型时橡胶在棱角位置出现应力集中，同时中心内孔的倒角要做足，方便装配时销轴顺利穿入，也能避免安装时刮伤销轴表面的防锈镀层。阶梯轴段的不同直径分界位置要做清晰的台阶面，压装时台阶面可以作为压装到位的定位标识，工人在压装过程中感受到阻力突变就可以确认衬套已经到达指定安装位置，不需要额外做位置测量。
