卡内塔BIC细长杆状通讯工具结构

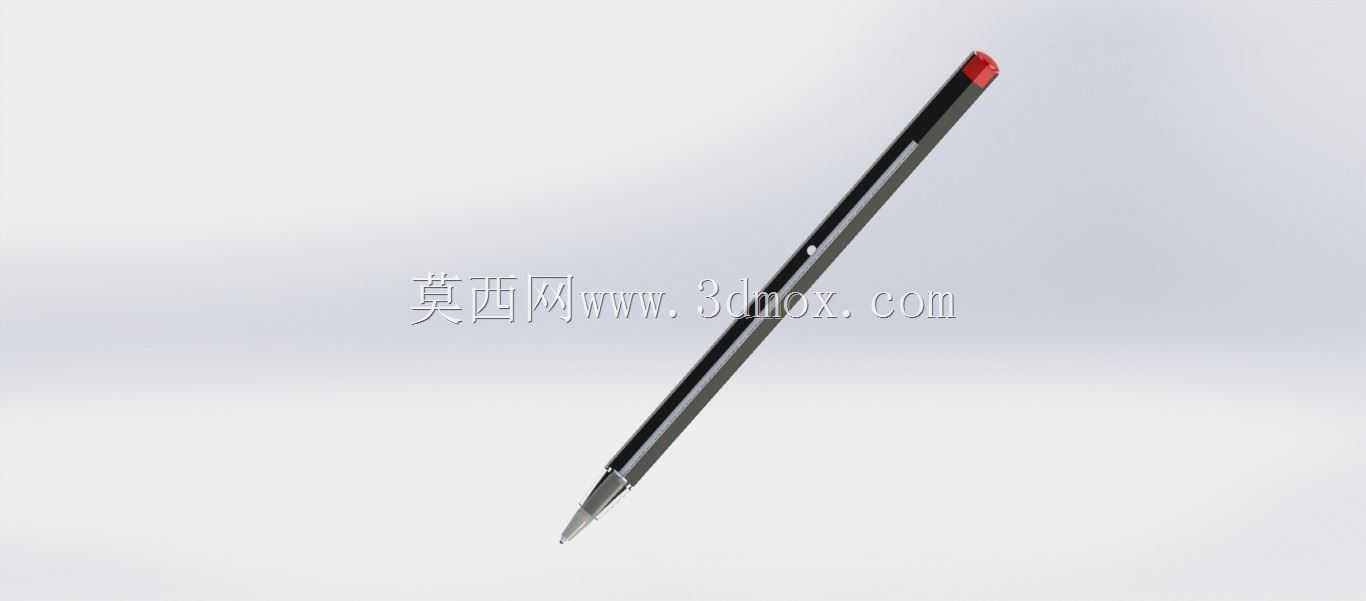

　　该细长杆状零件在通讯工具类产品中主要承担插入、导通、定位或信号转接类功能，整体形态接近微型笔杆，杆身直径小、长度占比大，端头带有收窄过渡结构，适合在狭小设备内部完成直线插接动作。从实际使用场景看，这类杆件常见于手持通讯终端、测试治具、信号连接组件以及小型电子维护工具中，工作时需要沿固定方向进入孔位或接口，依靠杆身的直线度保证插入过程不发生偏摆，依靠端部形状完成导向、接触或顶推。

　　建模时首先要控制的是杆身的连续圆柱特征。零件主体为等截面细长结构，表面不宜设置突兀台阶，否则在插拔过程中容易与导向孔发生刮擦。杆身外径需要与配合孔保持合理间隙，间隙过小会增加插入阻力，对装配公差敏感；间隙过大则会造成杆件在孔内晃动，影响端部接触位置的重复性。对于长度远大于直径的杆件，三维结构中应重点检查轴线直线度，避免因草图偏移、扫掠路径弯曲或特征合并误差导致模型出现轻微弯折。虽然视觉上细长杆较为简单，但在工程应用中，微小的弯曲都会在长距离插入时被放大，最终造成端部错位。

　　端部结构是该零件的功能关键。模型下端采用收束式端头，直径相对杆身减小，并通过锥面或短台阶完成过渡。这种设计有利于插入初期自动找正，即使杆件与孔位存在少量同轴度偏差，端头斜面也能引导零件进入目标位置。端头与杆身之间的过渡不能采用尖锐直角，尖角在实际加工和使用中容易形成应力集中，尤其当杆件承受轴向推力或侧向轻微碰触时，过渡区域可能发生弯折。较合理的处理方式是保留小半径圆角或平滑锥面，使载荷沿杆身方向均匀传递。

　　从安装边界分析，该零件的占用空间主要由长度方向决定，径向包络很小。在整机或治具布局中，需要为杆身预留直线运动通道，通道内不应布置线缆、壳体筋位或其他凸起特征。杆件完全插入后，端部应到达指定接触位置，而杆身后端通常与按压件、夹持件或固定座连接。若后端作为手持或装夹区域，可在结构设计中增加局部防滑平面、扁位或限位台阶；若后端用于固定，则应明确插入深度，避免杆件过度推进损伤内部触点。

　　材料选择上，这类零件需要兼顾刚性与表面稳定性。杆身过软会在反复插拔后产生弯曲，过硬则可能在偏载时脆断，因此常采用具有一定韧性的金属或工程塑料。金属杆件适合需要导电、耐磨或较高轴向承载的场合，表面可通过抛光降低摩擦阻力；塑料杆件则适合绝缘、轻量化或一次性导向用途，但需要关注细长条件下的成型收缩与翘曲。若用于信号接触，端头区域还应考虑导电层、接触电阻以及耐磨寿命，不能只按普通机械杆处理。

　　结构建模过程中，适合以旋转或扫掠方式生成主体，再对端头进行局部切除或叠加过渡特征。杆身表面应保持单一连续轮廓，减少不必要的分段边线，因为这些边线在工程图中可能被误解为加工台阶。端部锥角不宜过尖，过尖虽然导向性强，但容易碰伤孔口或接触件；锥角过钝又会降低自动校正能力。实际设计时需要结合目标孔口倒角确定端头角度，使两者在插入初期形成稳定接触。

　　该类杆件的校核重点不在复杂曲面，而在配合关系和细长稳定性。装配检查时应观察杆件在最大插入行程中是否与壳体、密封圈、触点支架发生干涉；在退回状态下，端头是否完全离开敏感区域；在侧向受轻微力时，杆身中部是否会触碰通道内壁。对于需要高频插拔的产品，还应在端头和杆身过渡处保留足够强度，避免长期循环载荷造成疲劳。

　　整体来看，该模型呈现的是一种以细长直线轮廓为主体、以收窄端头为功能核心的通讯工具零件。设计思路围绕小空间内的精确插入展开，通过连续杆身保证运动方向，通过端头导向降低装配难度，通过合理过渡提高耐用性。三维表达时应突出轴线、端部锥面、外径一致性和安装行程，使结构工程师能够直接据此判断孔位配合、运动边界以及接触可靠性。
