室内移动巡检拍摄小车结构设计

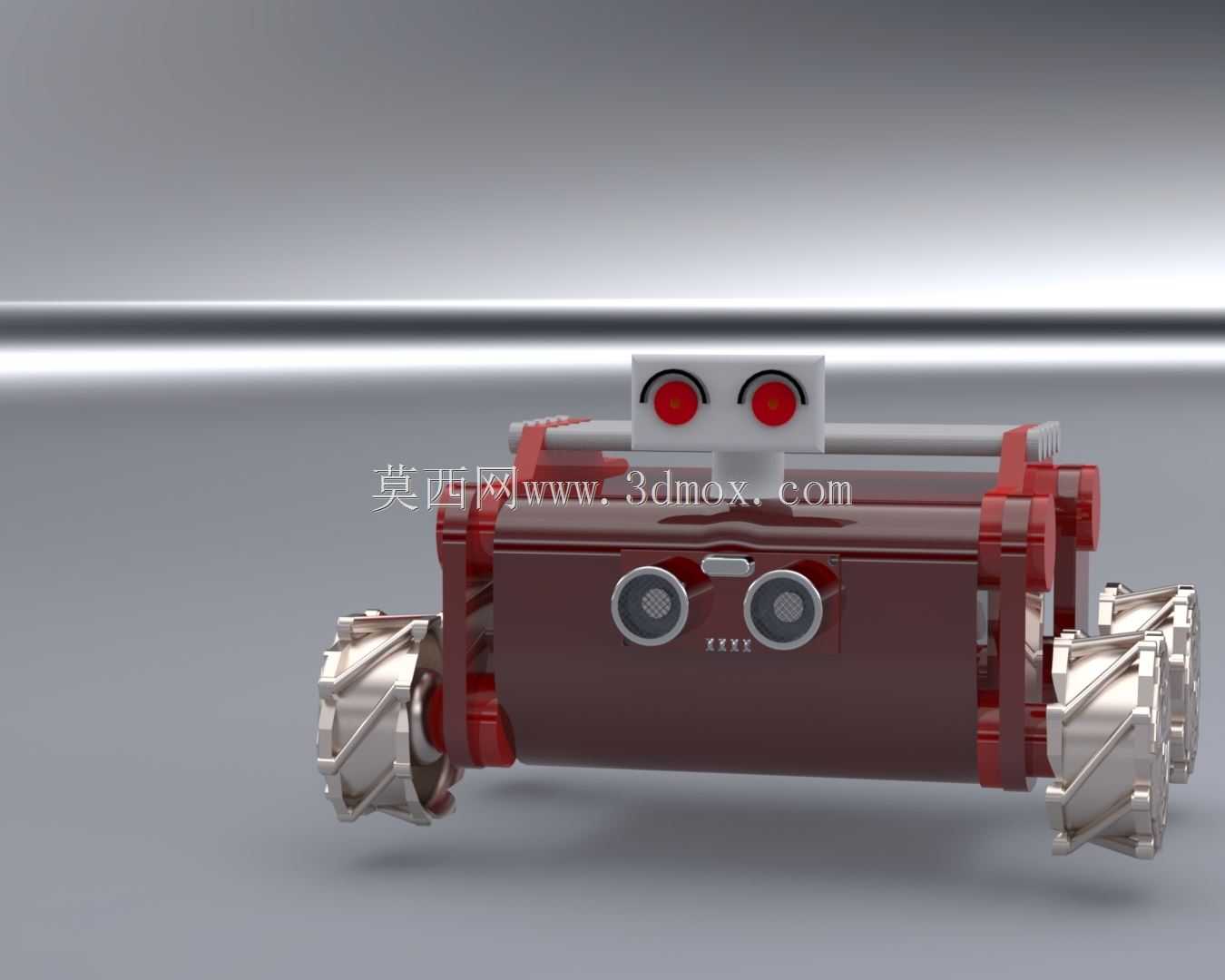

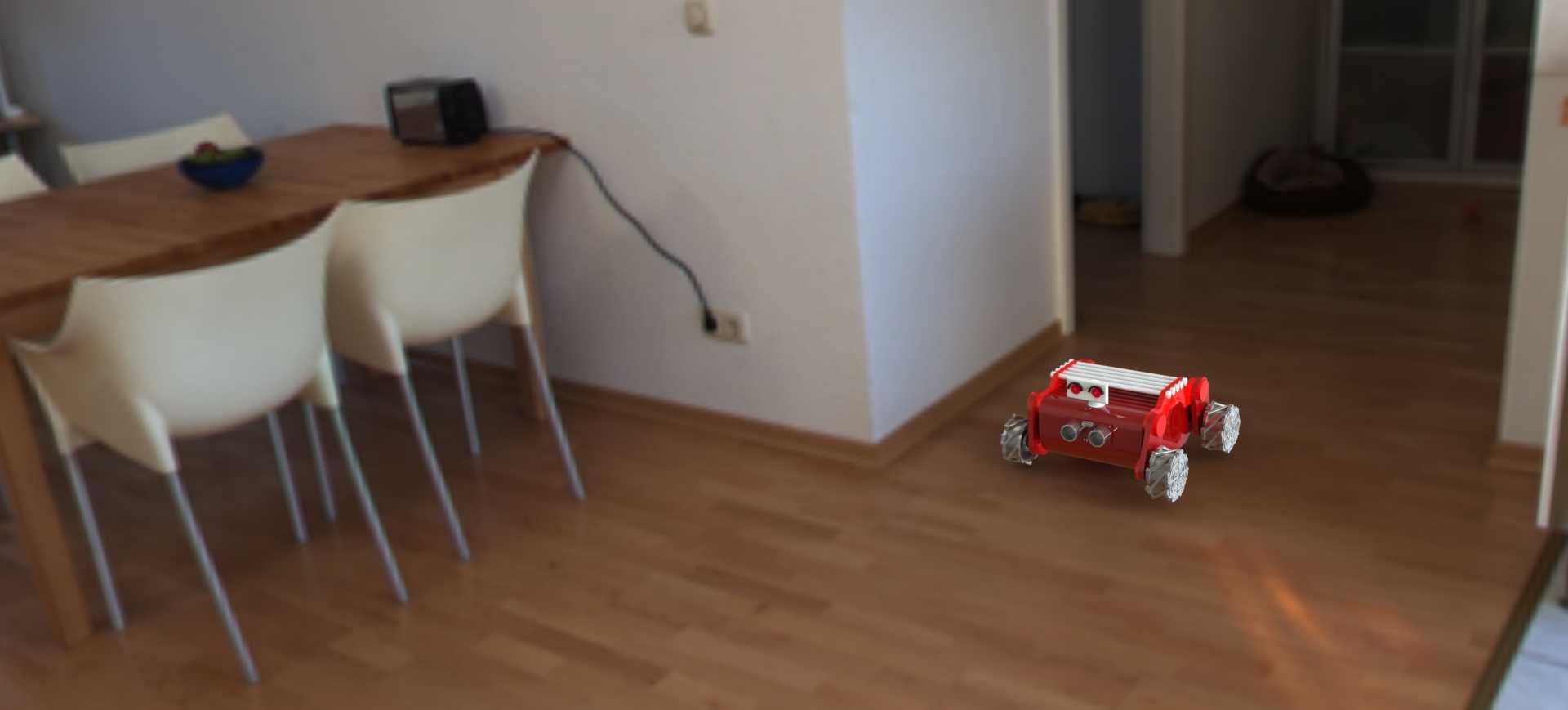

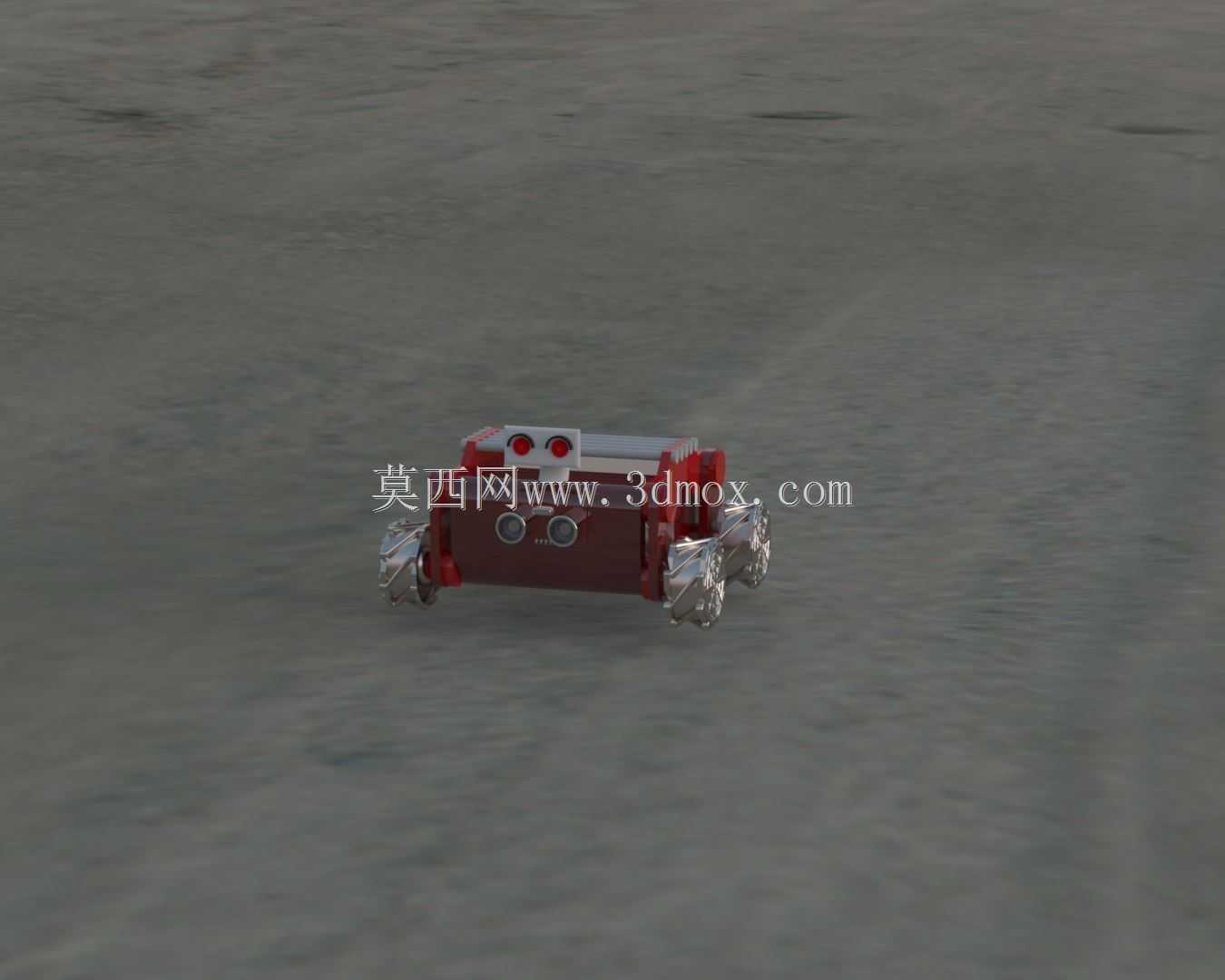

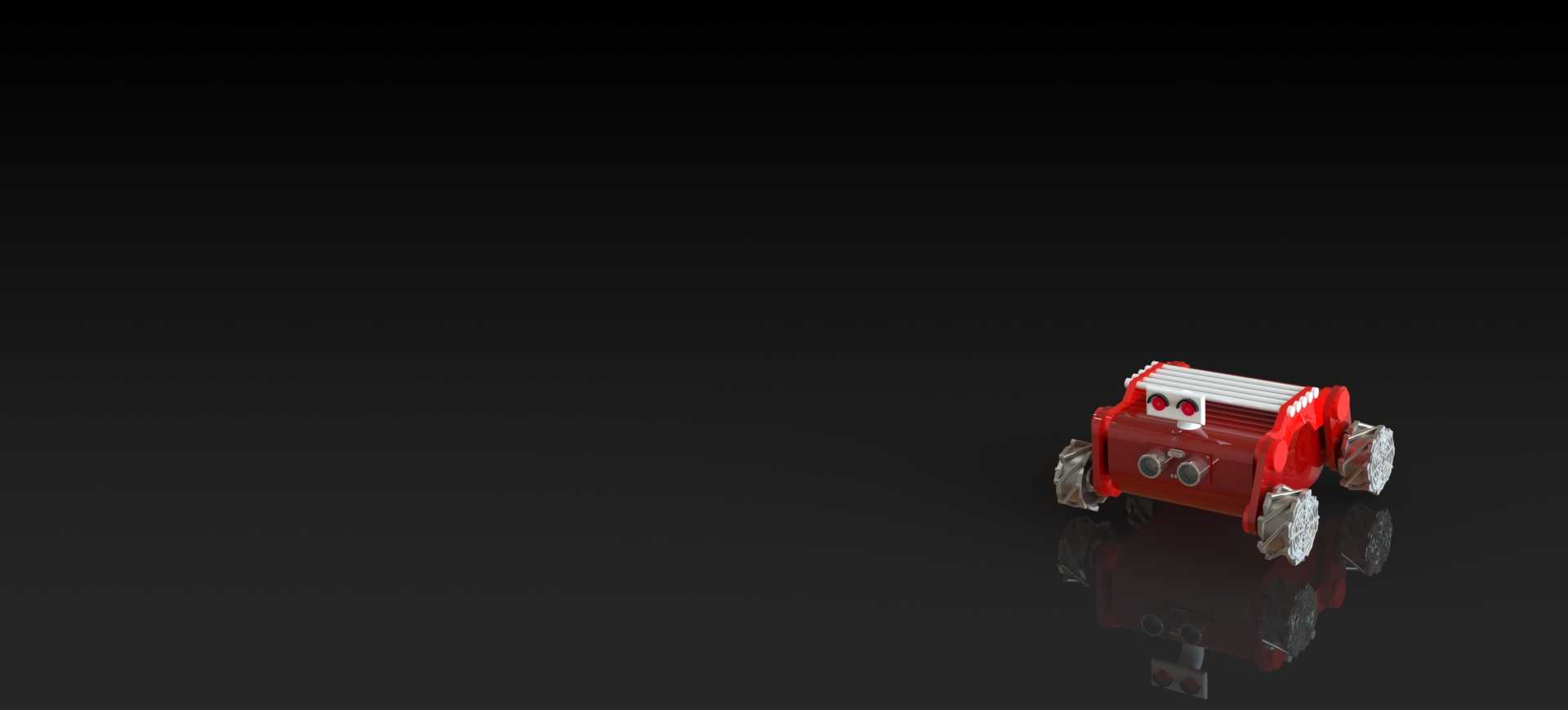

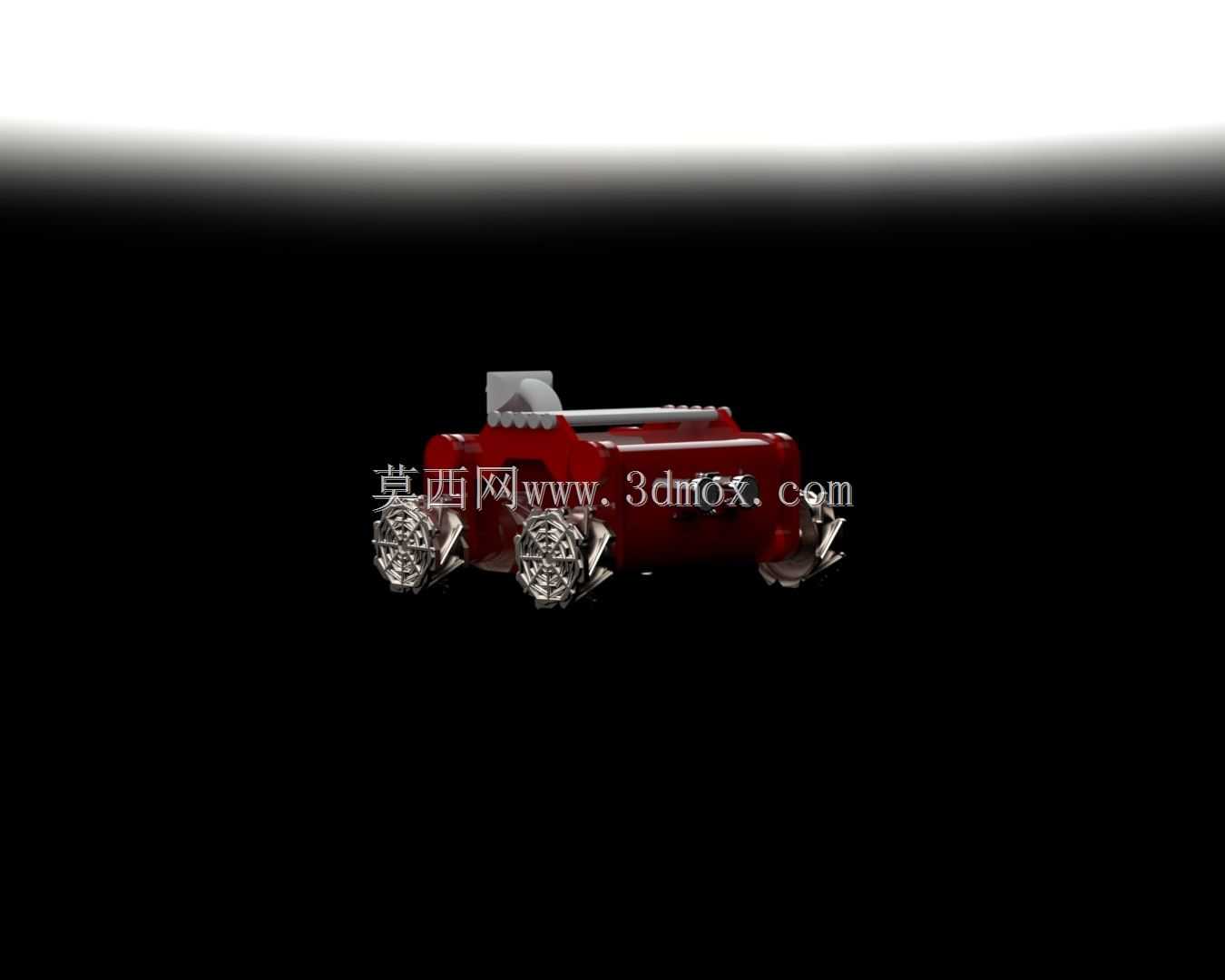

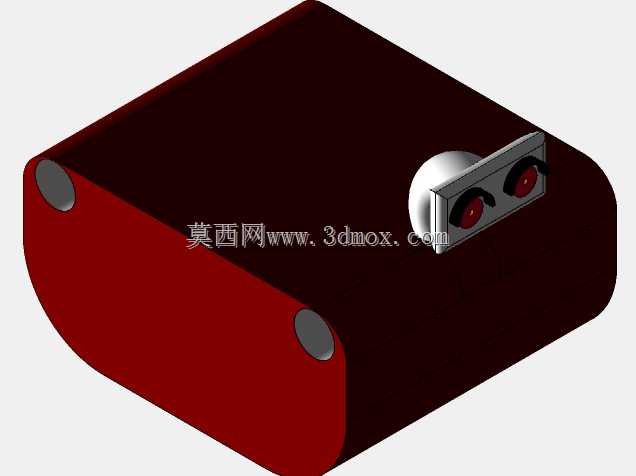

　　该轮式移动载体面向室内近距离观察、定点拍摄与轻量巡检场景，整体采用低矮四轮底盘布局，可在住宅、办公室、实验室、展厅等平整地面环境中穿行。设备前部预留视觉采集与传感安装区域，能够承载小型摄像头、补光元件或环境感知模块，适合用于远程查看空间状态、记录设备运行情况、辅助教学演示以及小型自动化移动平台开发。底盘外形紧凑，重心贴近地面，在起步、转向和停止过程中可降低侧倾风险；红色主体外壳将内部电控、走线和动力部件进行包覆，既减少日常使用中的磕碰，也能避免线缆外露造成缠绕。行走部分采用左右轮组独立布置的方式，通过两侧轮速差实现转向，结构简单，控制链路短，维护时不需要复杂的转向连杆机构。车轮选用带一定宽度的轮体，接触面积适中，在木地板、瓷砖、

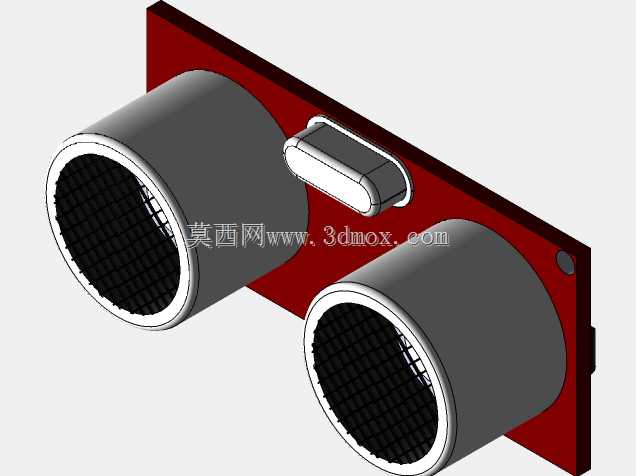

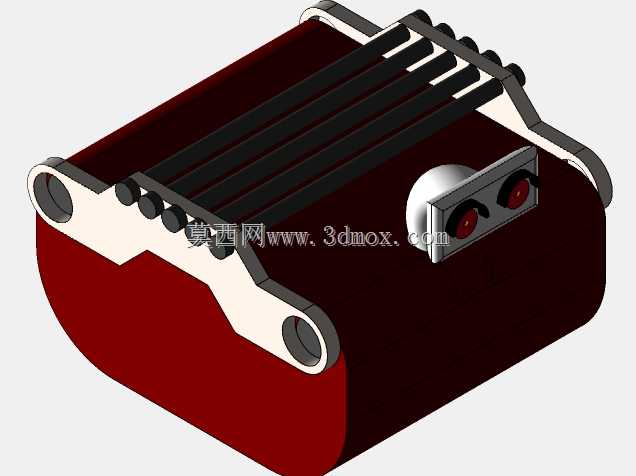

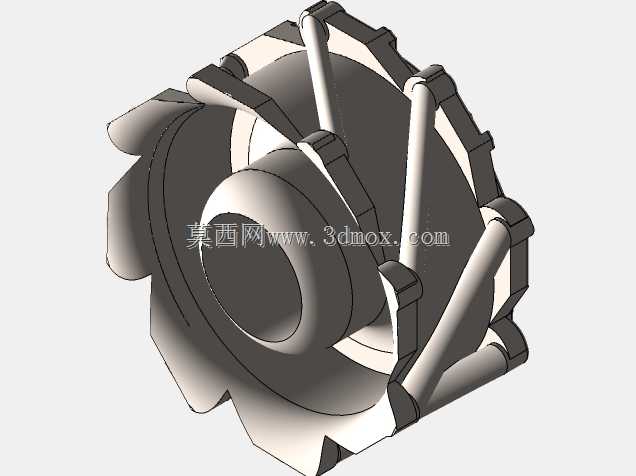

　　短绒地毯等常见室内地面上具有较好的通过性；轮轴位置与底盘侧板形成明确安装边界，装配时需保证左右轮同轴度，否则小车直行时会出现跑偏。前端视觉区域的安装面与底盘上盖保持固定相对位置，摄像头视角略向前下方覆盖，可兼顾地面障碍与前方物体识别。若后续增加避障功能，可在前部两侧布置测距元件，并在壳体上预留开孔；若用于远程视频查看，则需在内部规划控制板、电池、电机驱动和无线通信模块的分层空间，避免动力线与信号线交叉干扰。设计思路上，该载体没有追求复杂悬挂，而是利用室内平整地面条件，将成本和结构复杂度集中在底盘稳定性、轮系可靠性和上部扩展能力上。壳体侧面设置轮组避让空间，转弯时轮胎与外壳之间保留间隙，能够防止摩擦卡滞。上盖平面可作为功能拓展基准面，

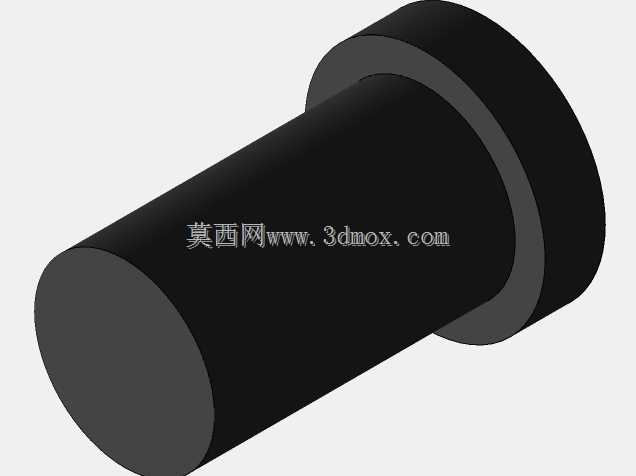

　　小型相机、照明灯、提示灯或轻量机械附件均可通过螺接方式固定，但附加载荷应尽量靠近底盘中心，不宜过高堆叠，以免改变整车质心。底盘内部电池建议布置在低位中央区域，电机靠近左右轮侧安装，使重量分布对称；电控板可放置在电池上方或前部独立仓内，并用支柱与壳体连接，方便检修拆换。轮轴与支架连接处需要考虑反复启停带来的剪切载荷，轴孔配合不宜过松，紧固件应设置防松措施。前部观察组件的外轮廓不能超出车轮最外侧过多，否则在贴近墙角或家具腿移动时容易先发生碰撞。实际应用中，这类小车可作为家庭远程看护、室内设备巡查、教育机器人实验和视觉算法验证的基础载体。其结构边界清晰，改装空间直观，工程师可在现有底盘上继续增加编码器、惯性测量单元、超声传感器或云台组件。

　　进行三维结构校核时，应重点检查轮胎转动包络、底盘离地高度、上盖安装孔位、电池仓拆装路径以及前视元件视野遮挡关系；同时还要确认整车在最小转弯半径下不会与自身线束、外壳或外接设备发生干涉。通过模块化布置，该移动平台既能满足基础行走与观看需求，也为后续自主导航和多传感器集成保留了结构余量。
