轮式双摄移动摄影巡检机器人结构

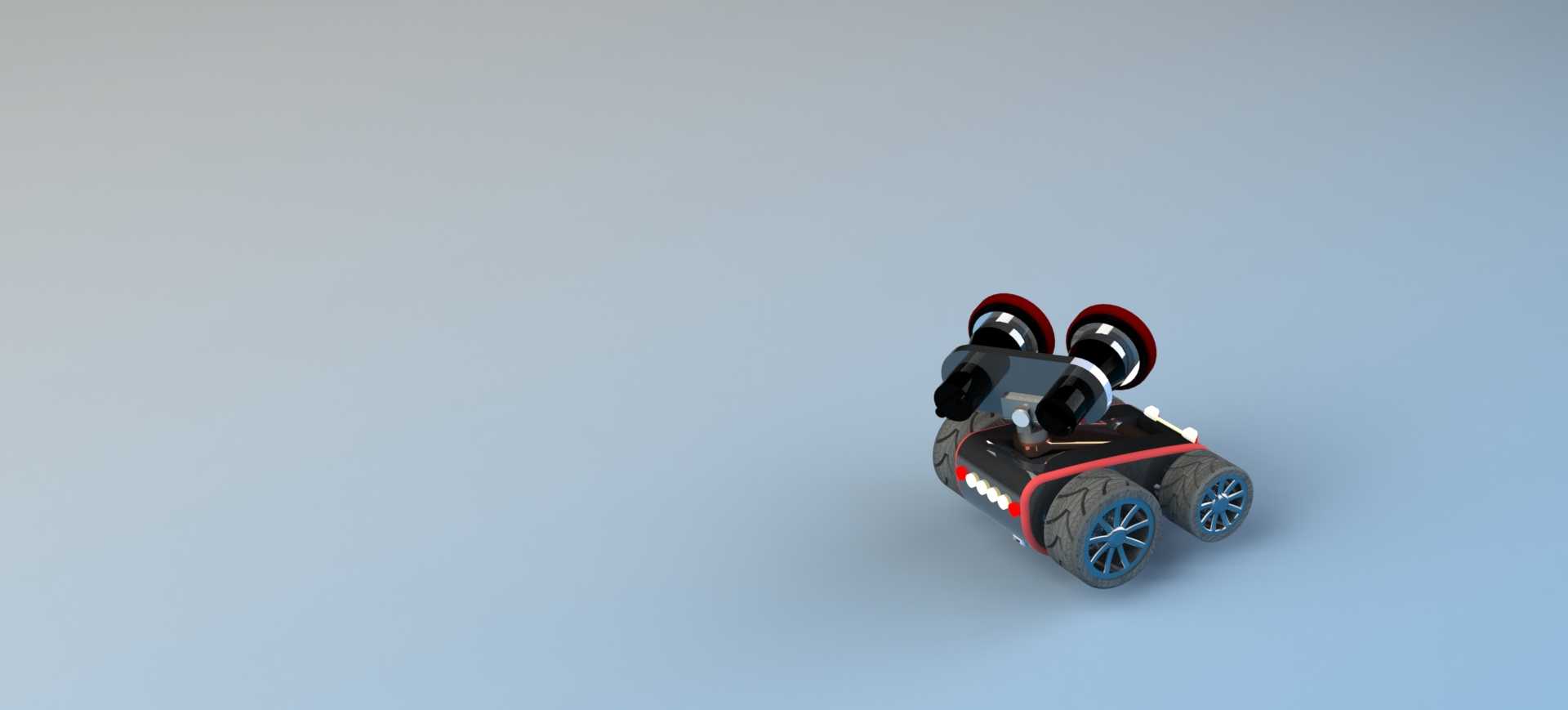

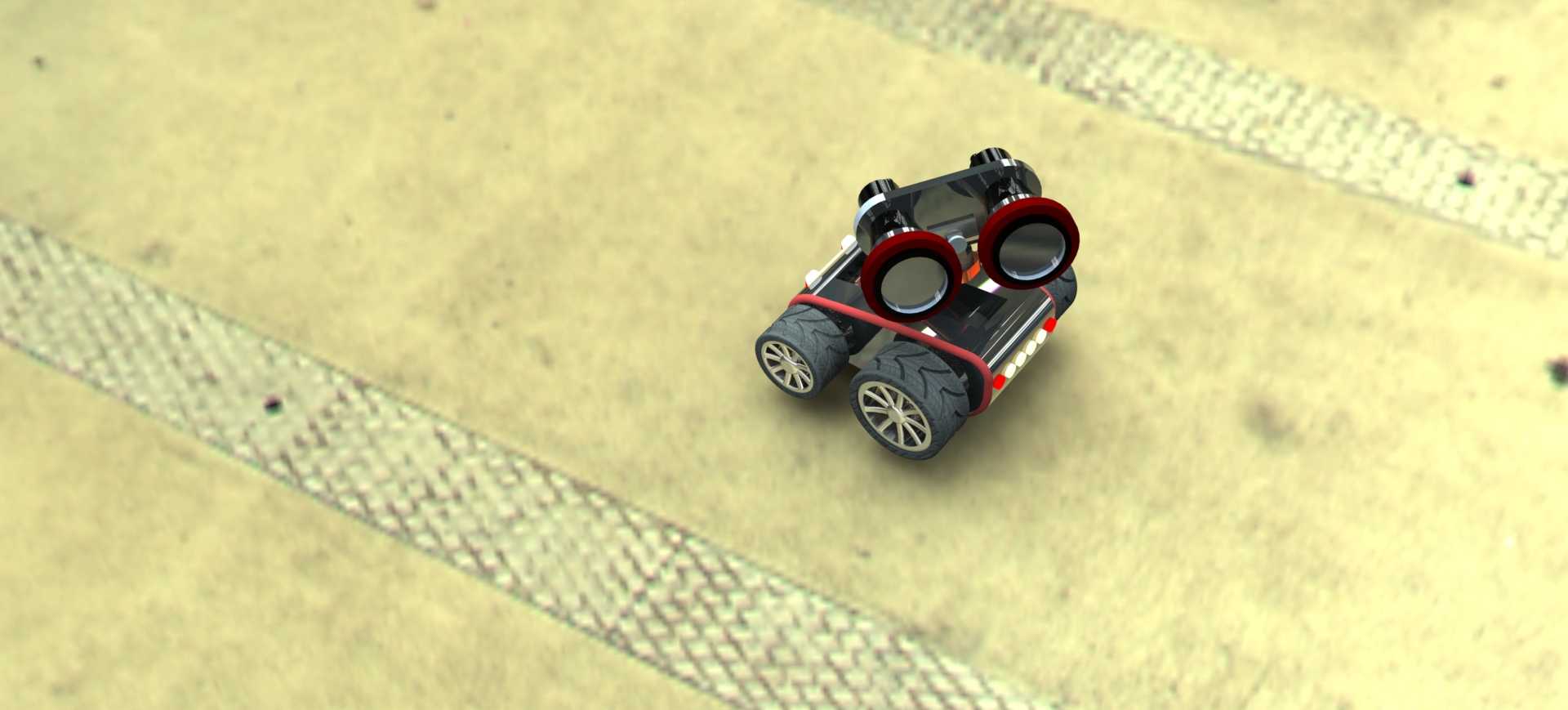

　　该轮式移动摄影机器人面向室内外近距离影像采集、场地巡检、素材跟拍与教学演示场景设计，整机采用四轮差速承载布局，底盘主体为低矮箱式结构，重心贴近地面，能够在铺装路面、室内地坪、展厅通道等平整硬质地面稳定行驶。底盘两侧布置大直径橡胶轮胎，轮辋采用多辐条造型，轮胎外轮廓保留明显胎纹，兼顾抓地能力与转向时的侧向附着力；四轮支撑使设备在启停、小幅越障和云台俯仰动作时不易倾覆，适合在人员活动区域低速穿行。

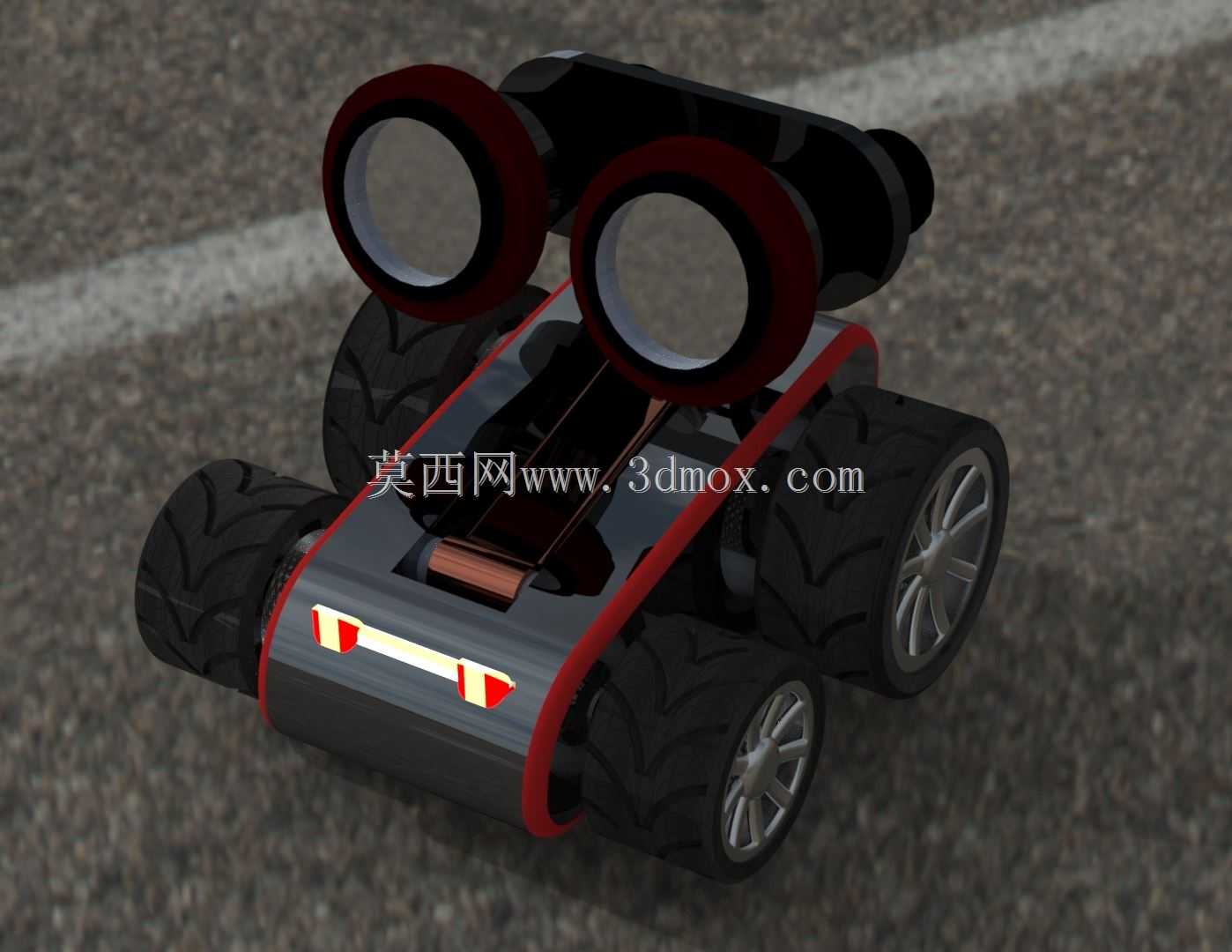

　　影像采集部分布置在底盘上方，采用双镜头并列的云台式结构，两个圆筒形摄像模组横向安装于同一支架上，支架与底盘之间预留转动空间，可实现镜头俯仰角度调整。双摄构型可用于不同视场角画面同步采集、立体视觉测距或主备镜头切换，相比单摄像头方案，在环境建模、目标识别和近景跟拍时能够提供更丰富的视觉信息。镜头模组外壳做圆筒包覆处理，后端线缆和连接件隐藏在支架内侧，既减少外露线束被剐蹭的风险，也使上部转动部件轮廓更规整。

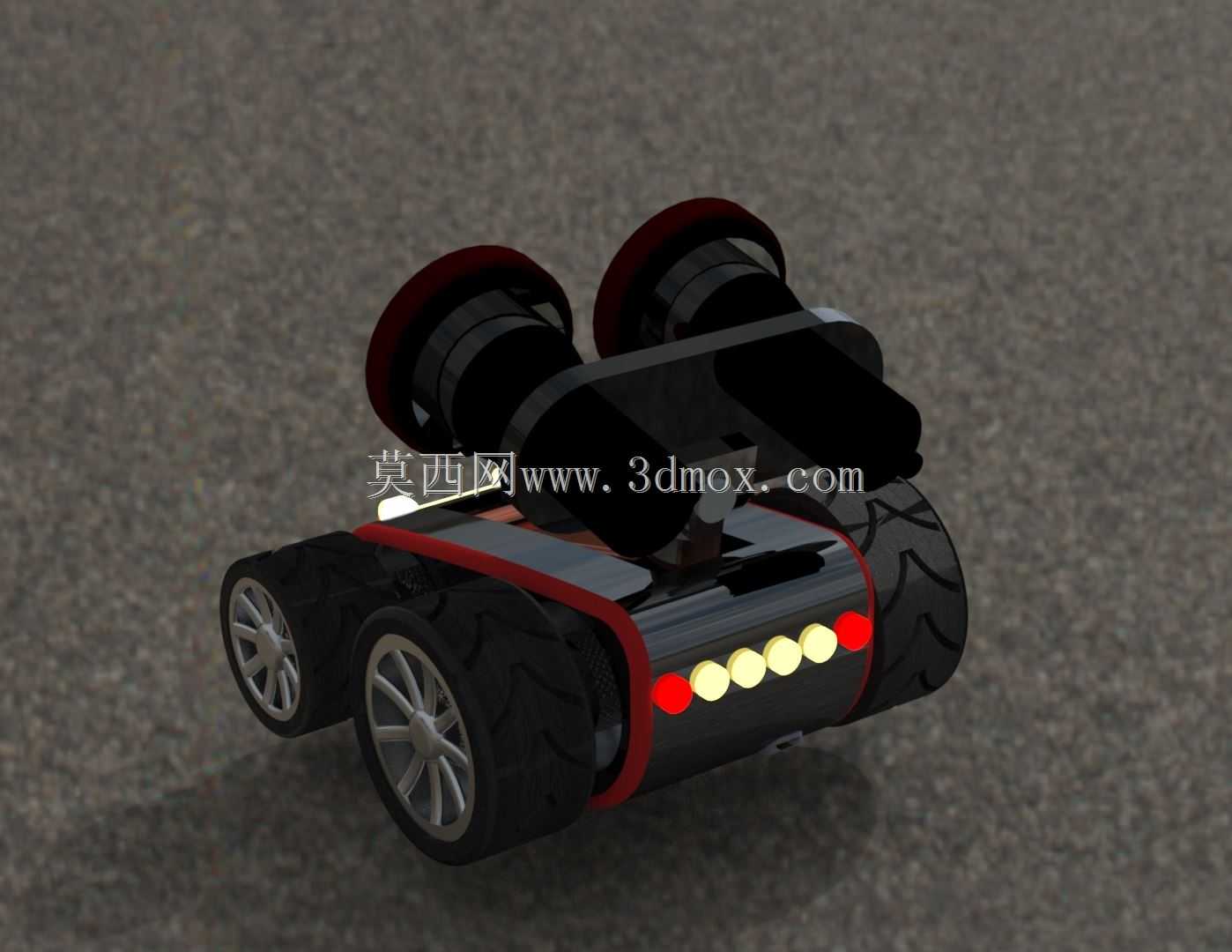

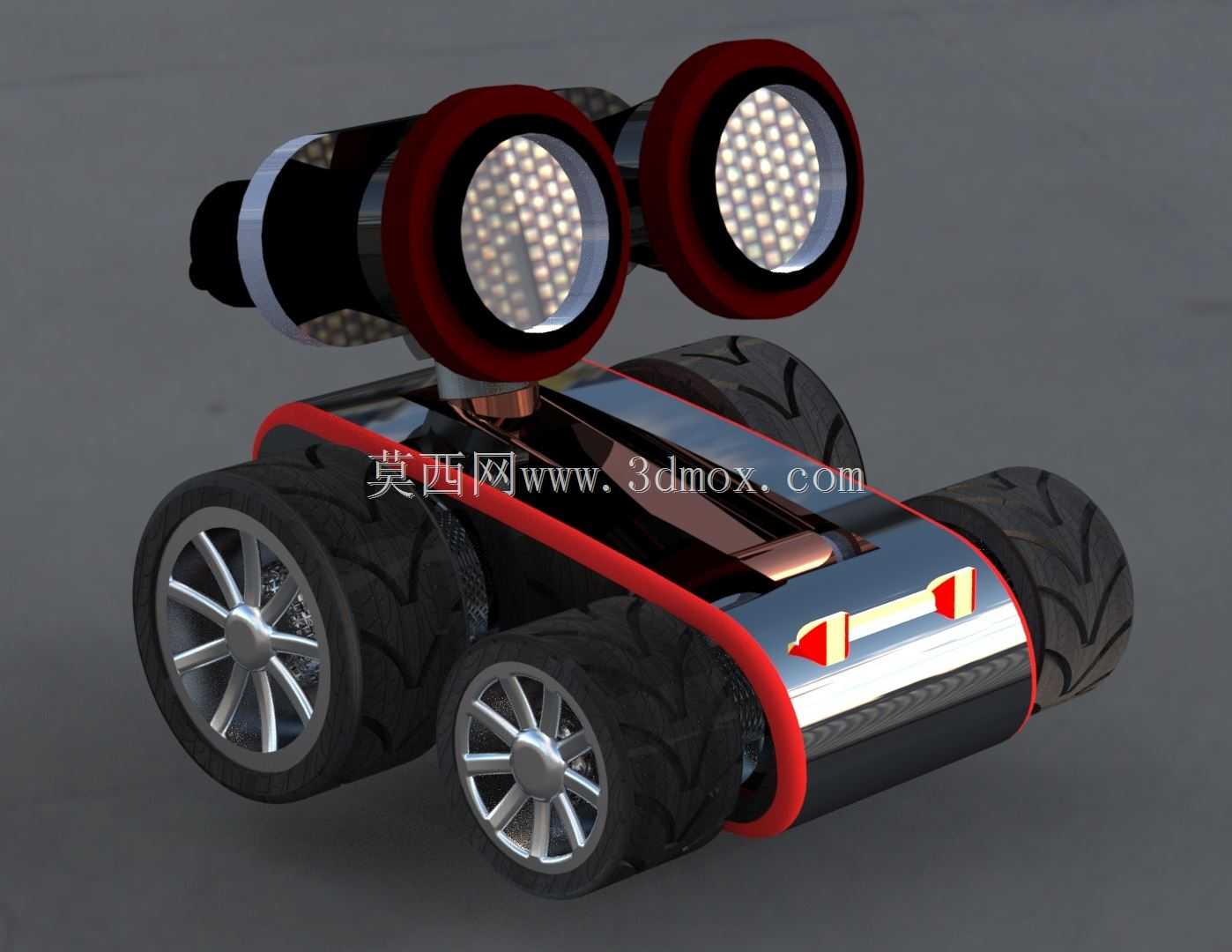

　　底盘前部设置一排状态指示元件，中间为多颗圆形暖黄色灯珠，两侧配红色指示灯，可用于电源状态、行驶方向、故障告警或补光提示。灯板嵌入前保险杠区域，外围以红色装饰条勾勒，指示灯前方保留防护边条，低速碰撞时可先接触缓冲区域，避免灯珠直接受力。车身侧面黑色主壳体配合红色线条，表面形成连续包覆面，接缝尽量沿车身棱线分布，有利于后期拆分成上盖、底壳和前后封板进行注塑或钣金加工。

　　从结构布置看，底盘内部可容纳驱动电机、减速组件、电池包、控制板、电机驱动模块和通信模块。四轮方案中，左右两侧车轮可分别由电机驱动，通过两侧轮速差完成转向；若采用轮毂外侧独立悬挂，还可在轻微不平地面上保持轮胎接触。电池宜布置在底盘中部最低位置，以降低整车质心；控制器和驱动板靠近电机接线端布置，缩短动力线长度；摄像云台的舵机或俯仰轴组件则安装在上层支架后方，便于与视觉处理板连接。

　　安装边界方面，整机外轮廓由轮胎外缘、底盘前后封板和上部双镜头最高点共同决定。轮胎外侧构成最宽边界，设计外壳时不应超出轮胎外缘，以防侧向通过狭窄通道时先碰撞壳体。镜头模组向上并略向前伸出，云台俯仰运动包络需在三维装配中单独检查，避免镜头尾部与底盘上盖、装饰条或线束干涉。底盘前灯区域与地面之间保留接近角，前部壳体不宜过度下探，否则经过门槛、线缆槽或地毯边缘时容易刮底。

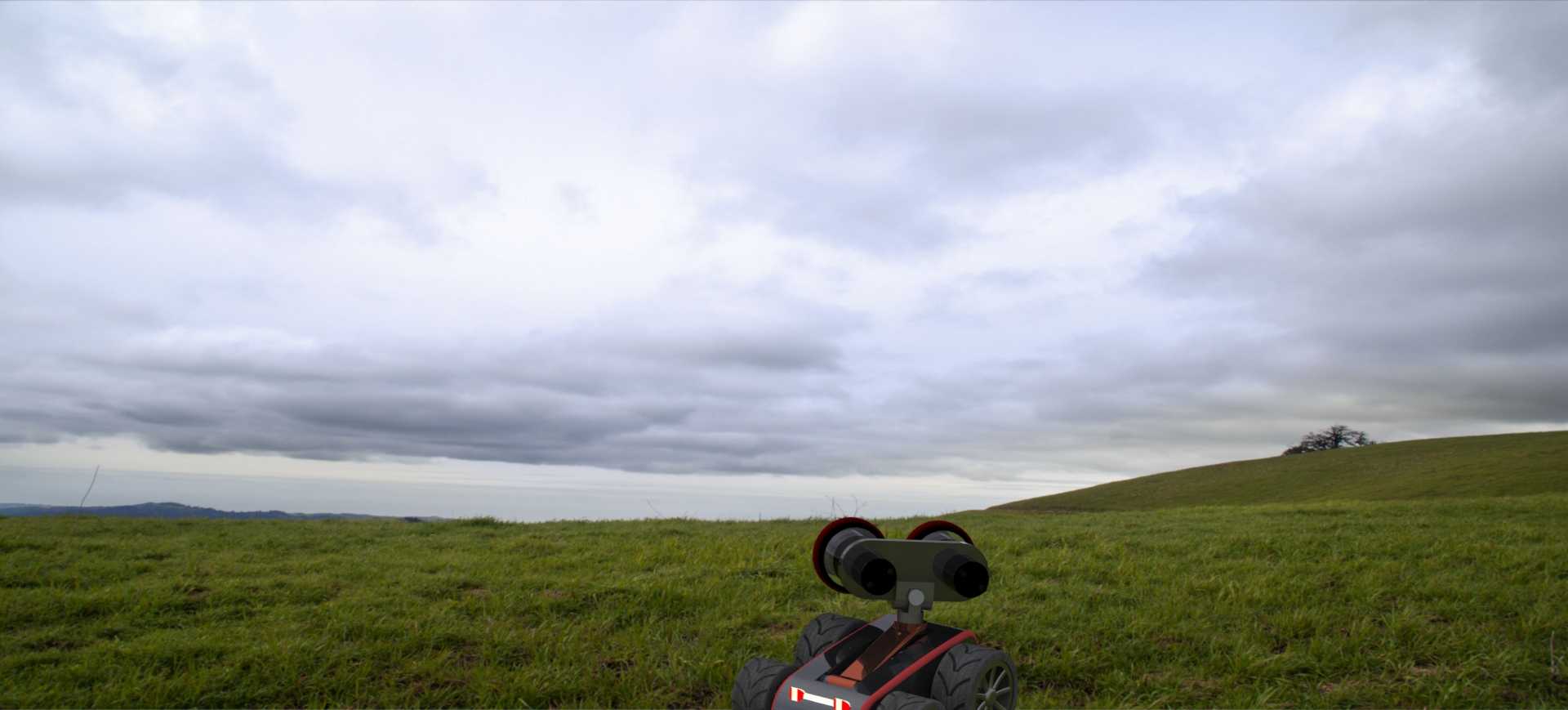

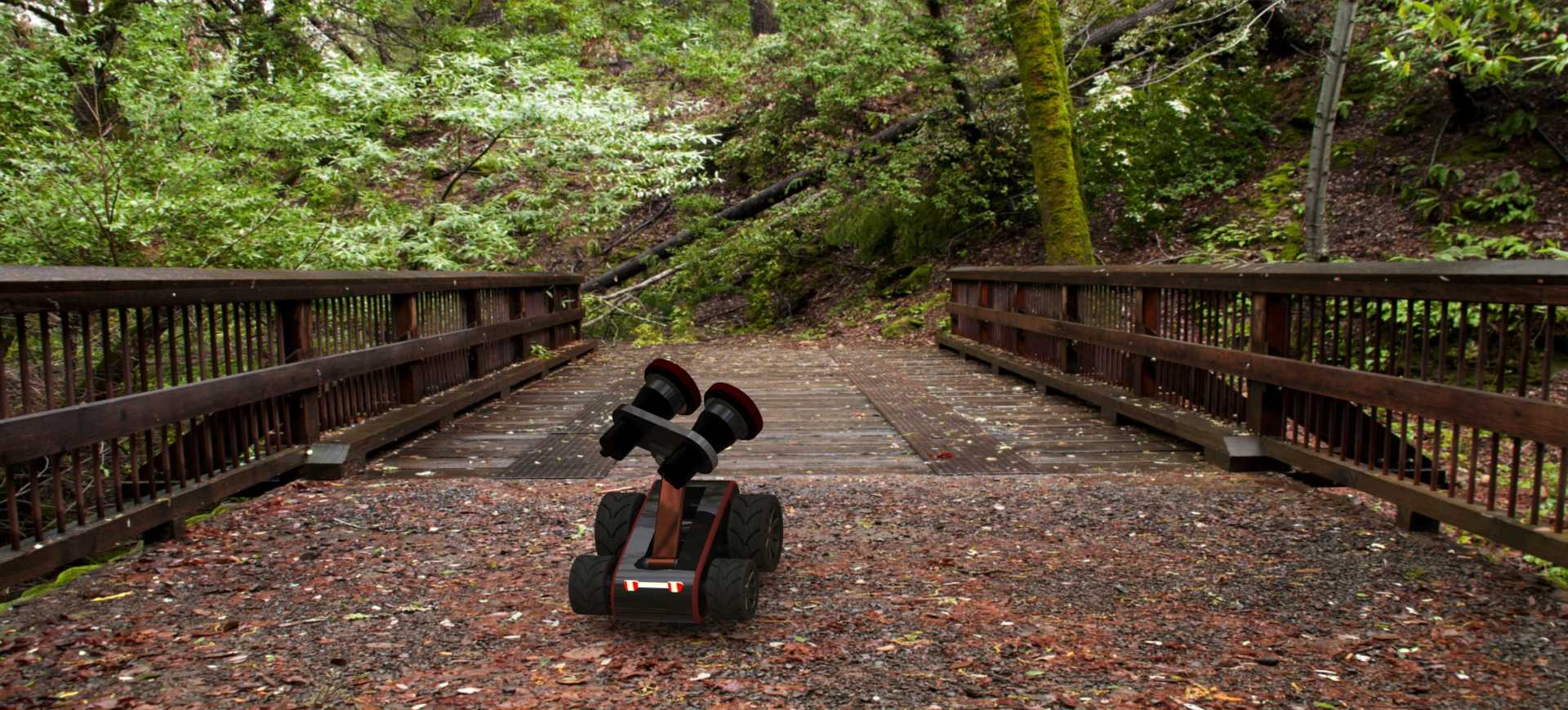

　　实际使用时，该设备可在展厅、实验室、办公区、商业空间等场景中执行移动拍摄任务，也可作为机器人教学、ROS验证、视觉导航算法测试的载体。结构建模时需要重点关注轮胎与底盘的同轴关系、轮距与轴距比例、云台转轴位置、镜头视场遮挡以及前部灯板安装空间。上部双摄支架应保证足够刚性，避免行驶振动造成画面抖动；底盘上盖需设置可拆连接结构，方便电池和电路板维护；轮胎与车身之间保留跳动间隙，防止转向或受压时摩擦侧壁。整体设计以紧凑、稳定、可维护为核心，在满足移动摄影功能的同时，也为后续增加激光雷达、超声传感器或防撞环留下扩展接口。
