下肢康复外骨骼助力行走支具结构

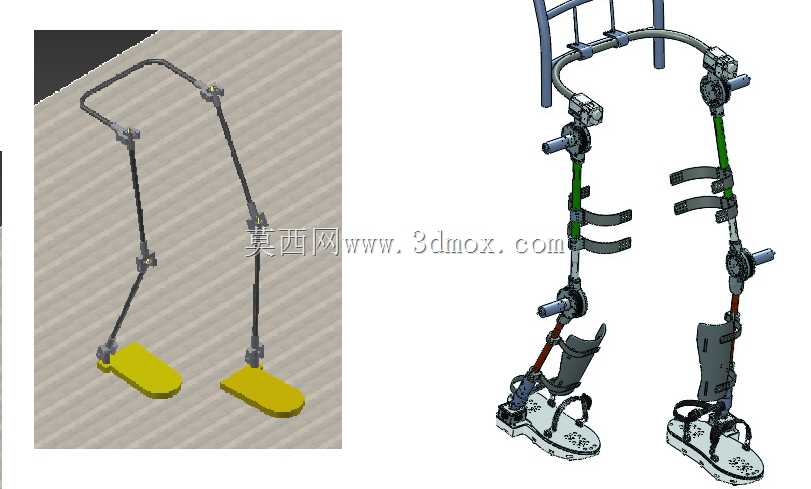

　　这套下肢外骨骼支具的三维结构，面向步态康复训练与行动辅助场景搭建，整体采用双侧对称的梁式框架配合多自由度关节布局，核心作用是为下肢运动功能障碍人群提供髋、膝、踝三个关键运动节点的外部支撑与动作引导，也可作为负重行走助力装置的原型结构，在康复医疗辅具、单兵负重携行、工业长时间站立作业辅助等场景中都有明确的落地适配空间。

　　从结构设计思路来看，整套装置没有采用封闭壳体的包裹式方案，而是以离散的刚性连杆作为主要承力骨架，这样的处理一方面能大幅控制整体自重，减少佩戴者额外的体能消耗，另一方面开放式的杆系布局给绑带、衬垫、驱动元件的安装预留了充足调整空间，适配不同身高、腿围使用者的个性化穿戴需求。顶部的腰托框架采用弯管成型结构，曲线贴合人体腰腹后侧的生理弧度，两侧髋部位置布置回转关节，关节轴线与人体髋关节冠状轴对齐，保证行走过程中大腿前摆、后伸的动作轨迹与人体自然步态重合，不会出现运动干涉或者强行拉扯肢体的问题。

　　大腿段与小腿段的连杆均设置了长度调节冗余区间，杆身预留多组定位孔位，临床适配时可以根据使用者的大腿长、小腿长实际测量值，松开紧固件调整杆段有效长度后再锁止，覆盖从青少年到成年大身高区间的腿长尺寸边界。膝关节位置同样配置独立回转铰点，铰点旁设置了限位挡块结构，可以根据康复阶段的不同，限制膝关节的最大屈曲角度，术后早期康复时可以锁定小角度屈曲范围，避免关节过度弯折造成二次损伤，进入步态训练阶段后再放开限位，允许正常行走所需的屈膝角度。

　　踝关节部分的结构直接集成在足底支撑板上方，足底托板采用符合人体足底轮廓的异形板面，足跟到前掌的过渡弧度匹配正常行走时的足部滚动曲线，板面预留绑带安装孔，可以通过多条束带将足部与托板可靠固定，踝关节铰点同时兼顾背伸、跖屈的转动自由度，部分侧向限位结构用来约束踝关节内翻、外翻的异常活动，对足下垂、内翻足的康复患者能起到强制矫正步态的作用。

　　整套支具的绑带固定点分别布置在大腿上段、大腿下段、小腿上段、小腿下段以及足部位置，多点位绑定可以把装置承受的载荷均匀分散到肢体各段，避免局部压强过大造成穿戴压疮。关节处的铰点全部采用同轴轴套配合锁紧螺母的结构，转动阻尼可以根据使用需求调整，需要完全固定关节时可以锁死螺母让铰点无法转动，作为静态站立支撑的固定式矫形器使用；需要动态训练时则调松阻尼，让关节可以随步态顺畅转动。

　　从安装边界来看，腰托框架的横向宽度预留了调节量，适配不同腰围的使用者，双侧腿架的间距也可以通过腰托处的滑移安装座调整，匹配不同骨盆宽度，避免行走过程中双腿杆架与肢体发生摩擦。整套结构的所有外露杆件端部都做了圆角处理，没有尖锐突出棱角，连杆之间的运动间隙经过校核，在完整步态周期的屈伸动作中，相邻杆件不会发生碰撞干涉。如果后续要升级为动力外骨骼，只需要在髋、膝关节的铰点侧方预留的安装位上加装旋转驱动单元，配合杆身布置的传感器走线槽，即可快速完成动力版本的迭代，现有框架的承力能力完全可以覆盖驱动元件输出的辅助扭矩，不需要对主体梁架做大规模改动。足底托板的底面还预留了防滑垫安装槽，实际使用时粘贴橡胶防滑层，就能保证穿戴者站立、行走时的地面摩擦力，避免滑倒风险。
