接力赛事用双自动机器人小车结构设计

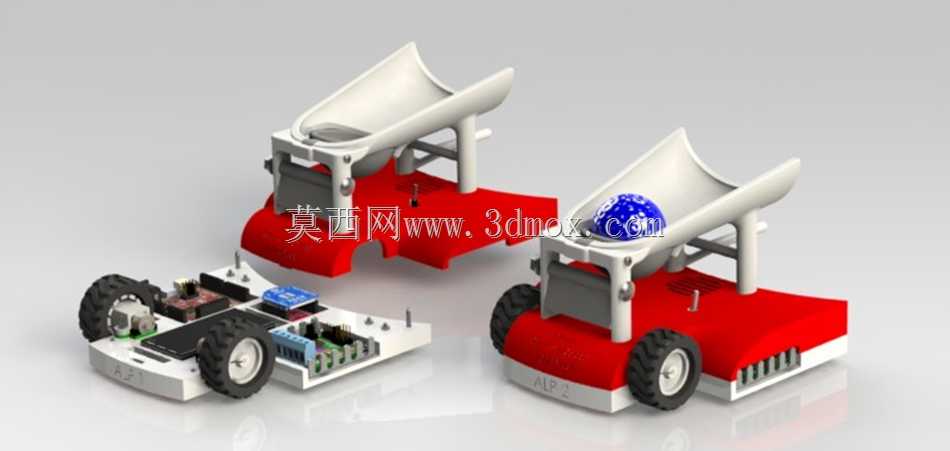

　　不需要额外打孔即可完成元件固定，基板边缘做了圆角处理，避免赛事运行中剐蹭赛道围挡或者相邻载具。上层结构分为两个功能区域，前部为传感安装位，可根据赛事需求加装循迹模块、避障传感器、视觉识别模组，安装位预留了可调高度的支架接口，可根据传感器的探测角度需求调整安装高度与俯仰角度；后部为载荷承接槽，槽体采用弧形内凹设计，刚好匹配接力用传递载荷的外形轮廓，槽体边缘做了倒角导向，即使两台载具对接时存在±5mm的位置偏差，也能顺利引导载荷滑入承接槽内，不会出现卡滞、掉落的情况。载具的外壳护罩采用分体式设计，下部红色护罩覆盖下层基板的电控区域，既可以避免运行中杂物落入电路部分造成短路，也能在载具发生碰撞时起到缓冲作用，吸收部分冲击能量保护内部元件；这套轮式移动载具的设计初衷，是面向接力类竞技赛事的自动运行需求，完成两台可协同完成赛程的移动单元开发，核心目标是在预设赛道内完成定点停靠、载荷传递、连续行进的全流程动作，无需人工介入操控。从结构布局来看，单台载具采用三轮行走架构，前部单轮为随动转向轮，后部两轮为驱动轮，搭配独立的驱动模组安装位，可直接适配常规直流减速电机的安装接口，轮组外缘采用防滑橡胶材质，保证在平整PVC赛道、木质桌面等常见竞赛场地表面的抓地力，避免起步、急停阶段出现打滑偏移。载具的下层基板为核心安装层，所有电控元件、驱动模块、电源模组均布置在该层，基板上预留了标准化的安装孔位，孔距兼容主流开源控制板、电机驱动板、传感模块的安装尺寸，

　　上部白色的弧形导流结构一方面可以降低载具高速行进时的风阻，另一方面也作为载荷承接槽的侧向围挡，防止载荷在载具加减速过程中从侧面滑落。从安装边界来看，单台载具的长宽尺寸控制在150mm×100mm以内，整体高度不超过120mm，完全符合多数室内小型机器人接力赛事的尺寸限制要求，轮距设置为80mm，轴距为90mm，这个尺寸比例可以保证载具在1m/s的行进速度下，过弯半径最小可控制在200mm以内，能够适配多数窄赛道的转弯需求。在结构强度设计上，下层基板采用5mm厚度的ABS板材加工，既保证了足够的结构刚性，承载电控元件与电池后不会出现形变，又控制了整体重量，单台载具的整备重量控制在300g以内，搭配常规的2S锂电池供电时，

　　连续运行时长可达到40分钟以上，能够覆盖完整的赛事赛程与赛前调试需求。驱动轮的安装座采用独立的模块化设计，每个驱动轮的安装座都预留了张紧调节余量，可根据装配误差调整轮轴的同轴度，避免两轮运行时出现转速差导致载具走偏，同时也方便后期更换不同直径的轮组，适配不同的赛道坡度与速度要求。载荷承接槽的底部预留了微动开关安装位，当载荷完全落入槽内时，会触发微动开关给出信号，控制系统即可判定接力完成，启动下一阶段的行进程序，不需要额外加装视觉识别装置来判断载荷状态，降低了电控系统的调试难度。两台载具的结构完全一致，零部件通用率达到100%，加工时只需要一套工装即可完成所有结构件的生产，装配时也不需要区分左右或者主副载具，减少了备件储备的压力，

　　即使赛事过程中某台载具出现零件损坏，也可以快速从另一台载具上拆卸通用零件进行替换，降低赛事现场的故障处理难度。在细节设计上，载具的前部预留了缓冲泡棉的粘贴位，可粘贴5mm厚度的EVA泡棉作为碰撞缓冲，避免载具高速撞击围挡时损坏内部的传感元件；基板底部预留了电池绑带的穿槽，可使用尼龙扎带或者魔术贴固定不同尺寸的锂电池，不需要针对特定型号的电池设计专属的电池仓，提升了载具的适配性。整体结构没有采用复杂的一体化注塑设计，所有结构件都可以通过3D打印或者激光切割加工完成，不需要开模，小批量制作的成本较低，非常适合学生团队、小型竞赛团队快速制作迭代，在设计阶段就已经考虑了加工工艺的可行性，所有结构件的壁厚都设置在2mm以上，避免3D打印时出现翘曲、断裂的问题，激光切割件的所有内角都做了工艺缺口处理，不需要二次加工即可完成装配。
