差速转向轮组机器人行走机构

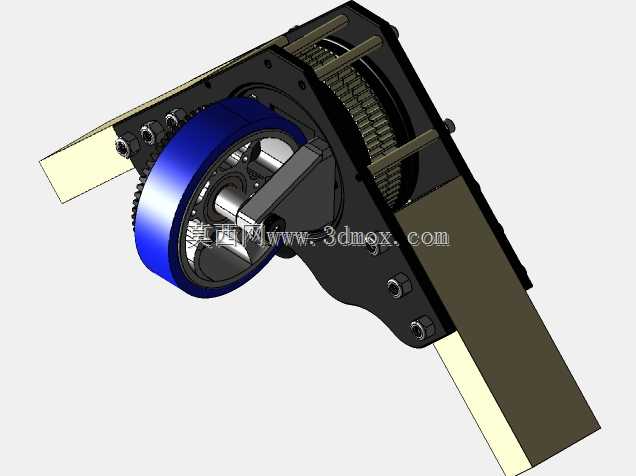

　　这套轮组结构面向小型移动机器人的底盘开发场景，重点解决紧凑空间内行走、转向与动力传递的集成问题。它不是单纯展示一个轮子，而是把轮体、齿轮传动、安装支架、连接型材和侧向固定关系放在同一装配体中，便于在机器人平台方案阶段校核运动边界。

　　从实际用途看，该机构可用于教学机器人、竞赛机器人或轻型实验平台的转向单元验证。轮组位于底盘侧部，承担支撑、驱动和转向配合功能。结构中可以看到齿轮、轴系、紧固件与轮体之间的层级关系，设计时需要重点关注齿轮啮合中心距、轴的支承位置、轮体回转空间以及支架与底盘型材的连接方式。

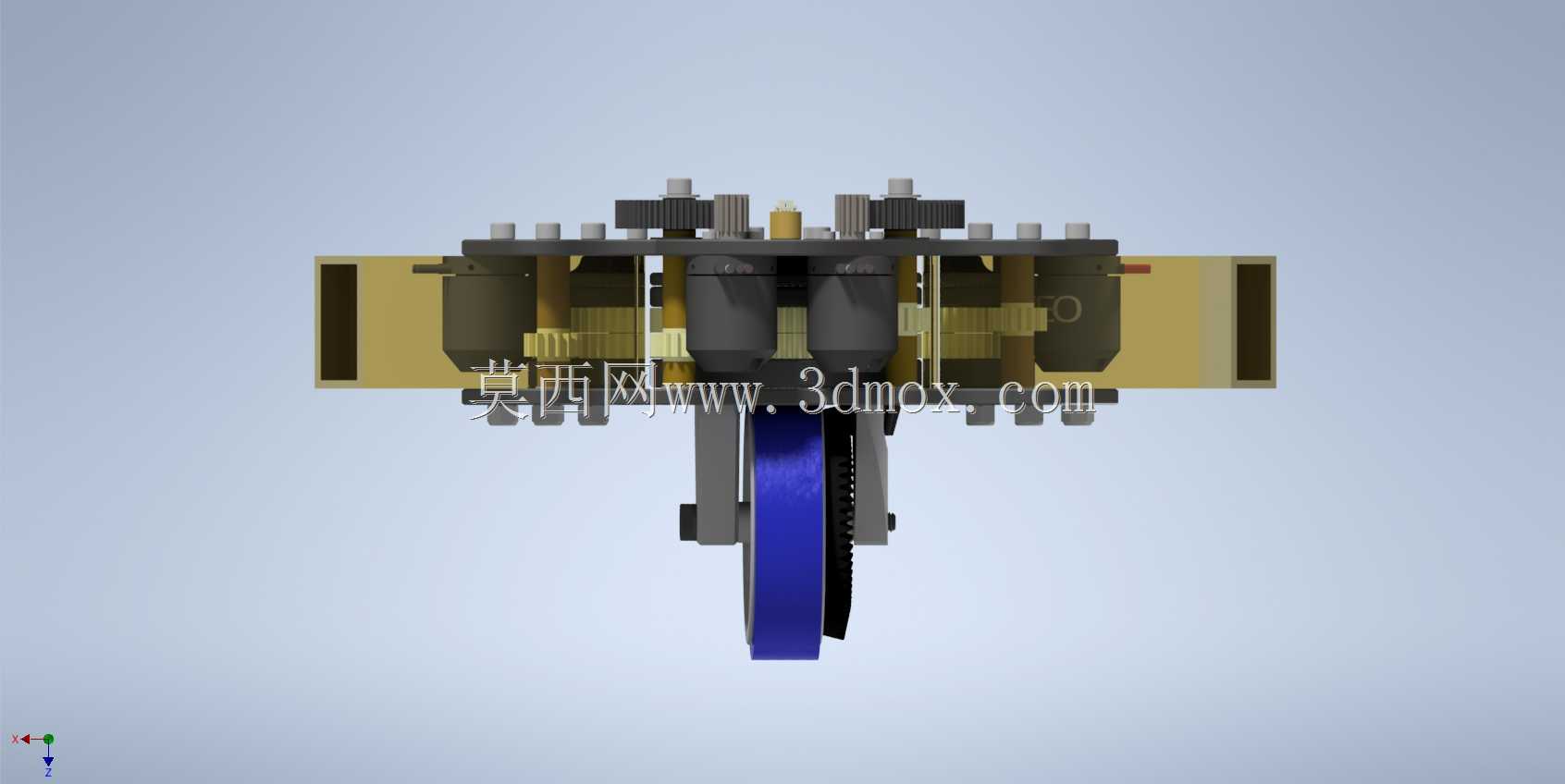

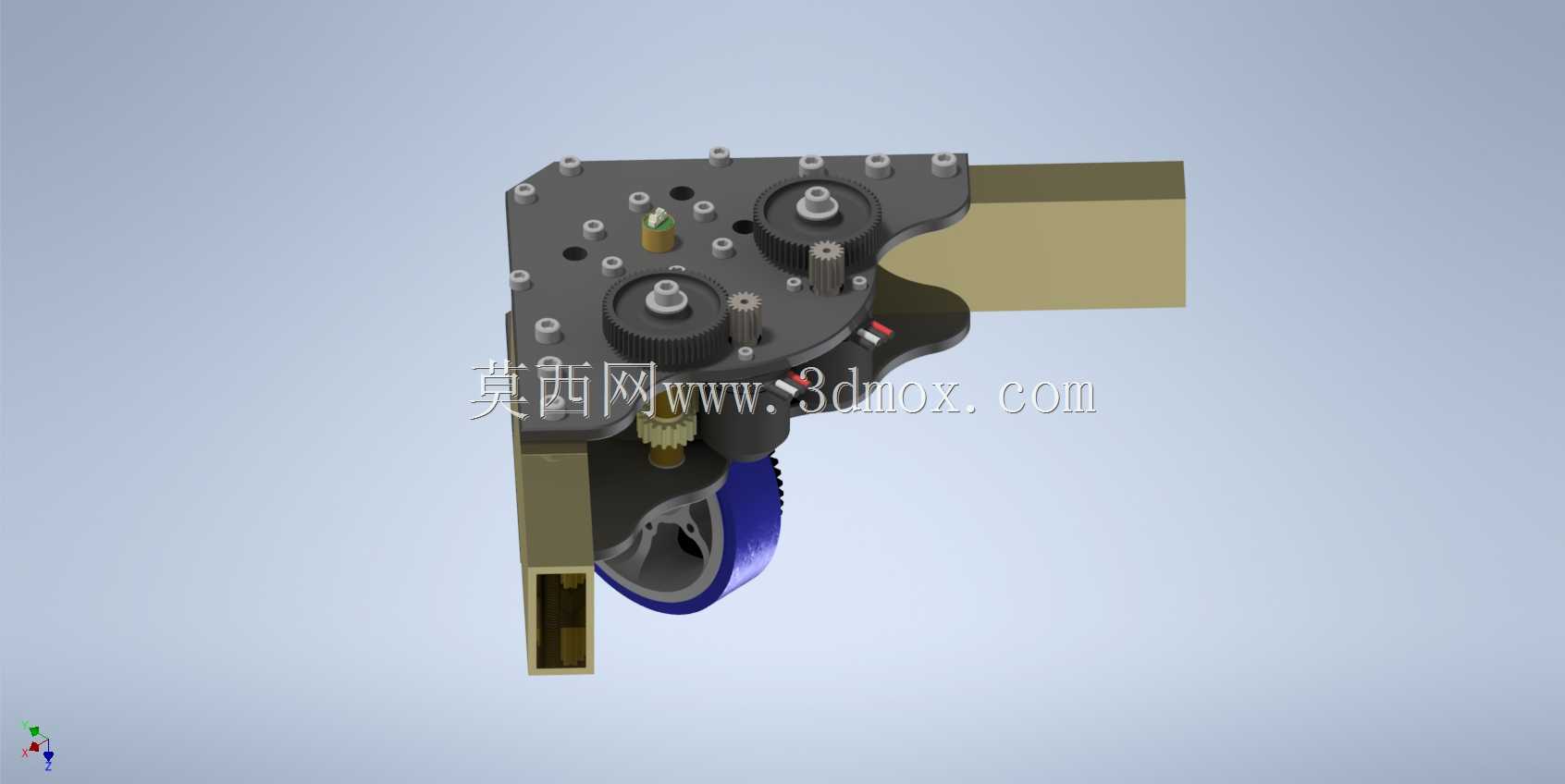

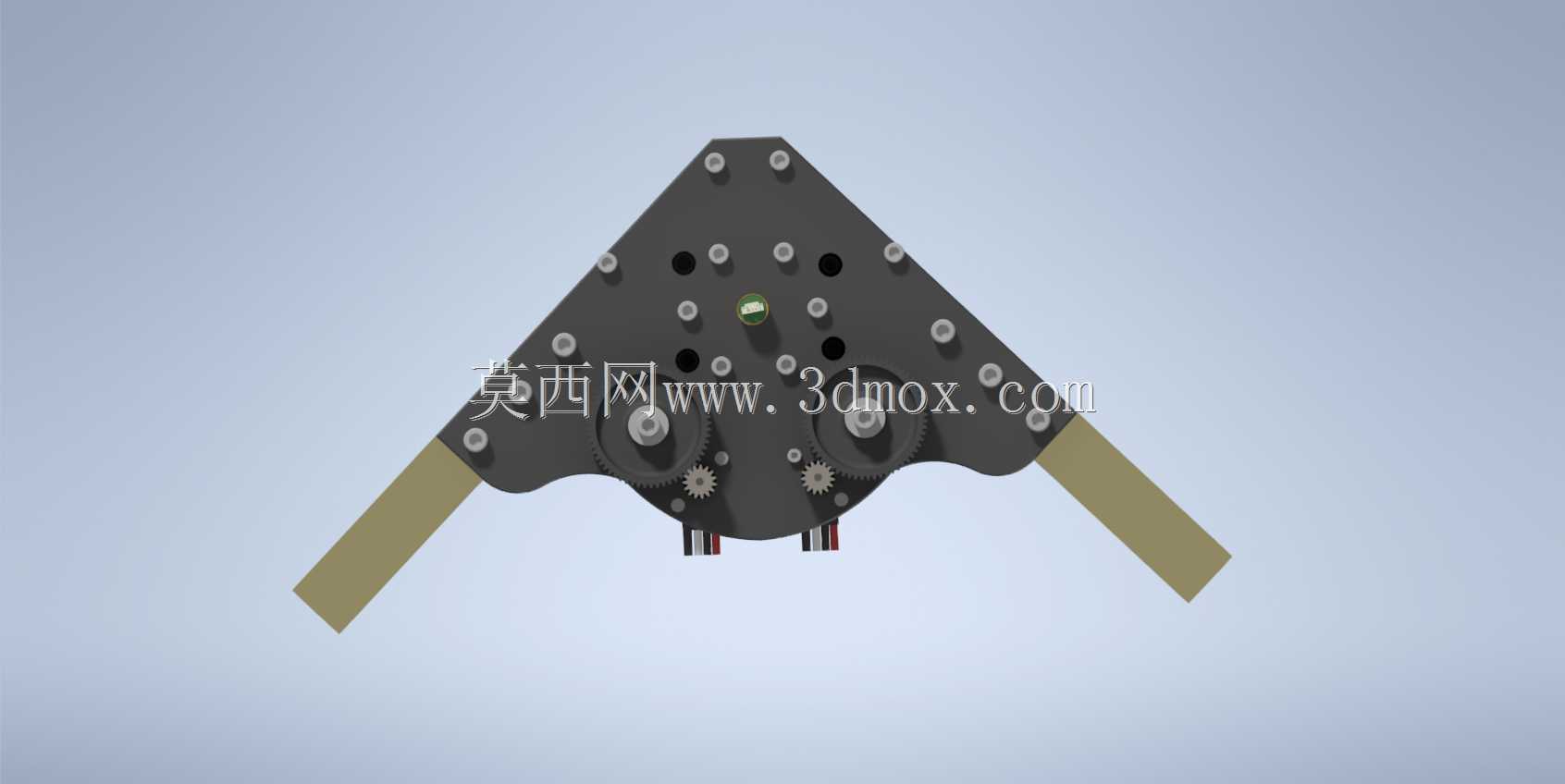

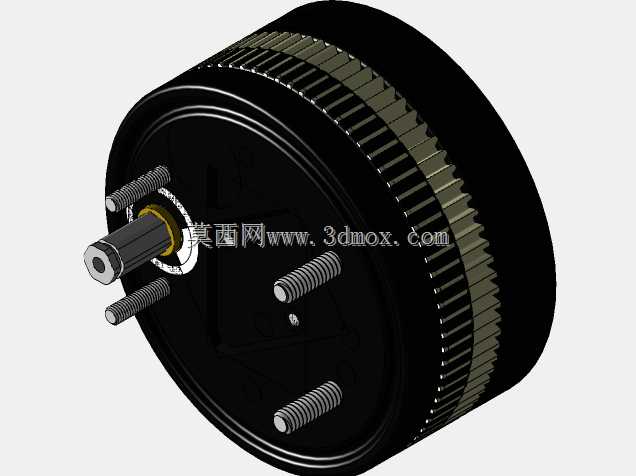

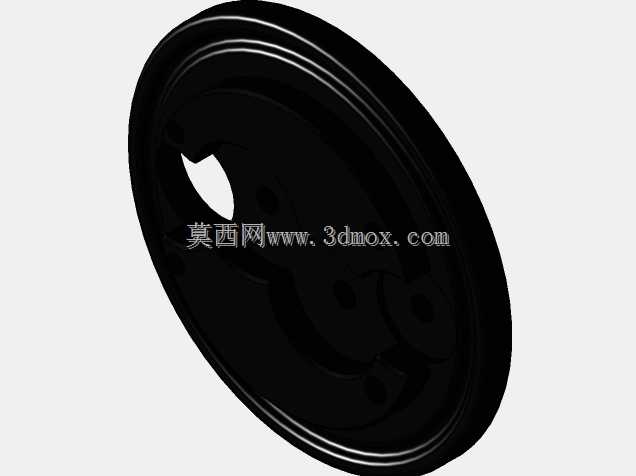

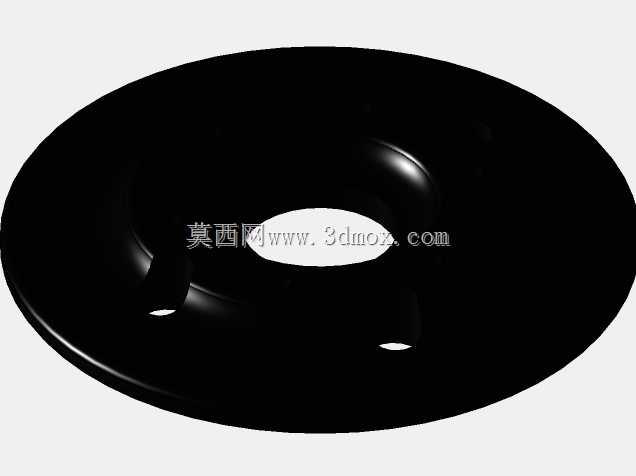

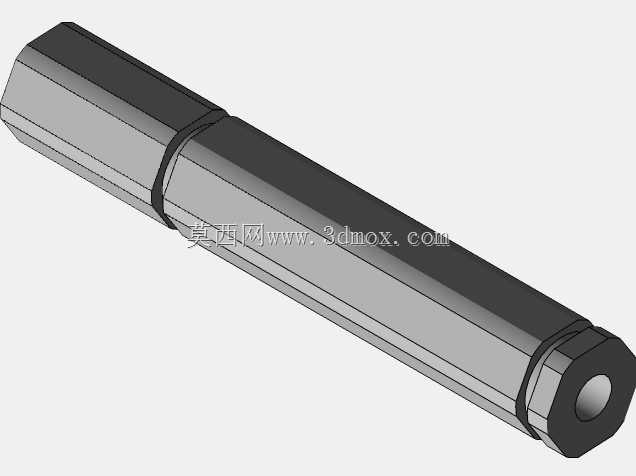

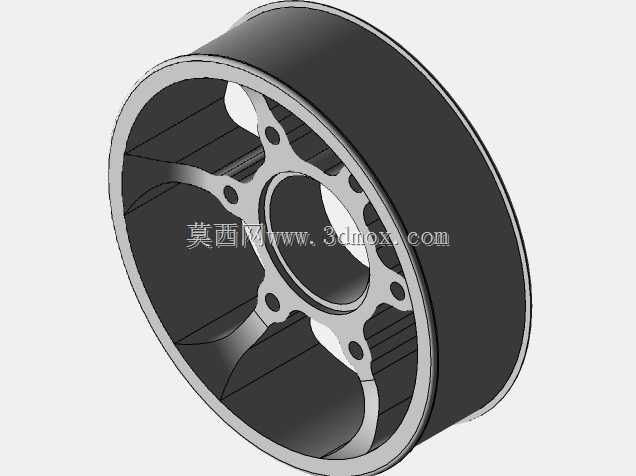

　　外形布置上，轮体采用偏置安装方式，外侧留出轮胎回转区域，上部通过多层板件和立柱形成传动安装空间。底盘连接端采用矩形型材作为边界参考，能够直观看出轮组与框架之间的装配关系。工程建模时，轮体外径、轮宽、支架高度、齿轮节圆位置和型材端面距离都应作为关键尺寸控制；若轮径或轮宽发生变化，必须重新检查轮胎与支架、底板、紧固件之间的干涉情况。

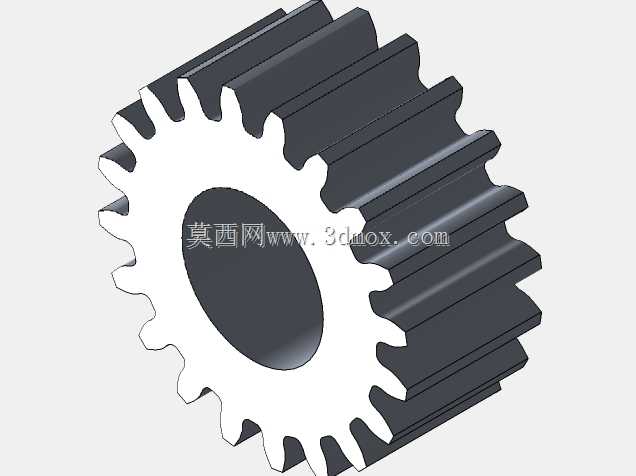

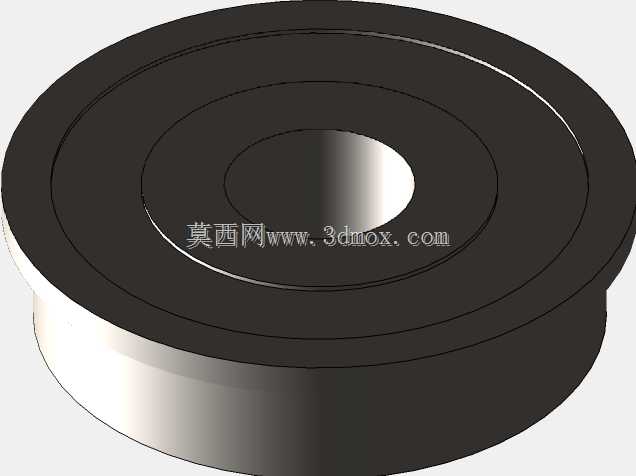

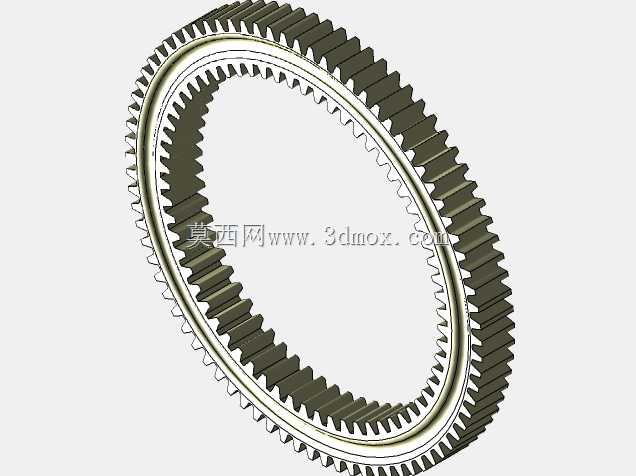

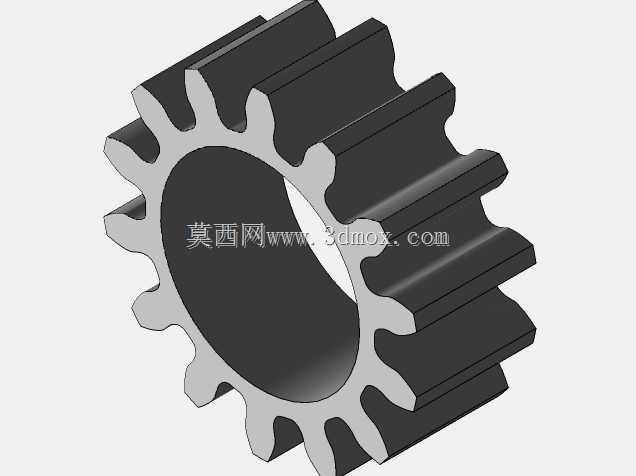

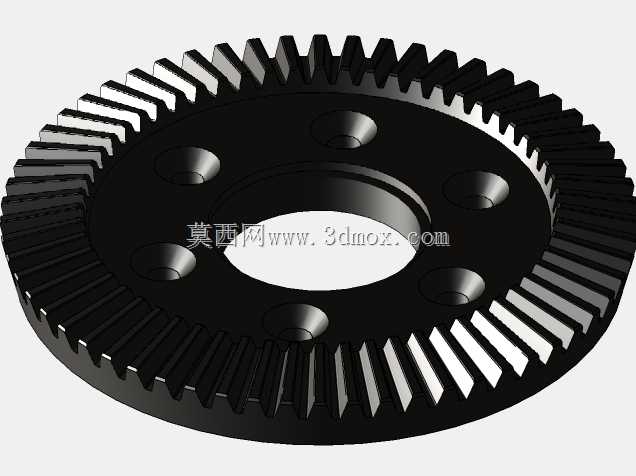

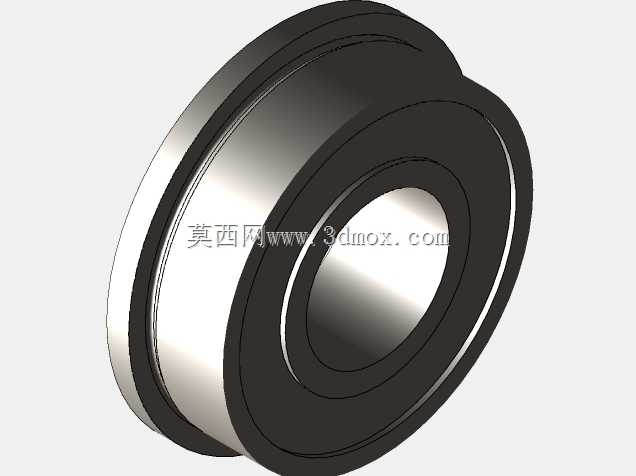

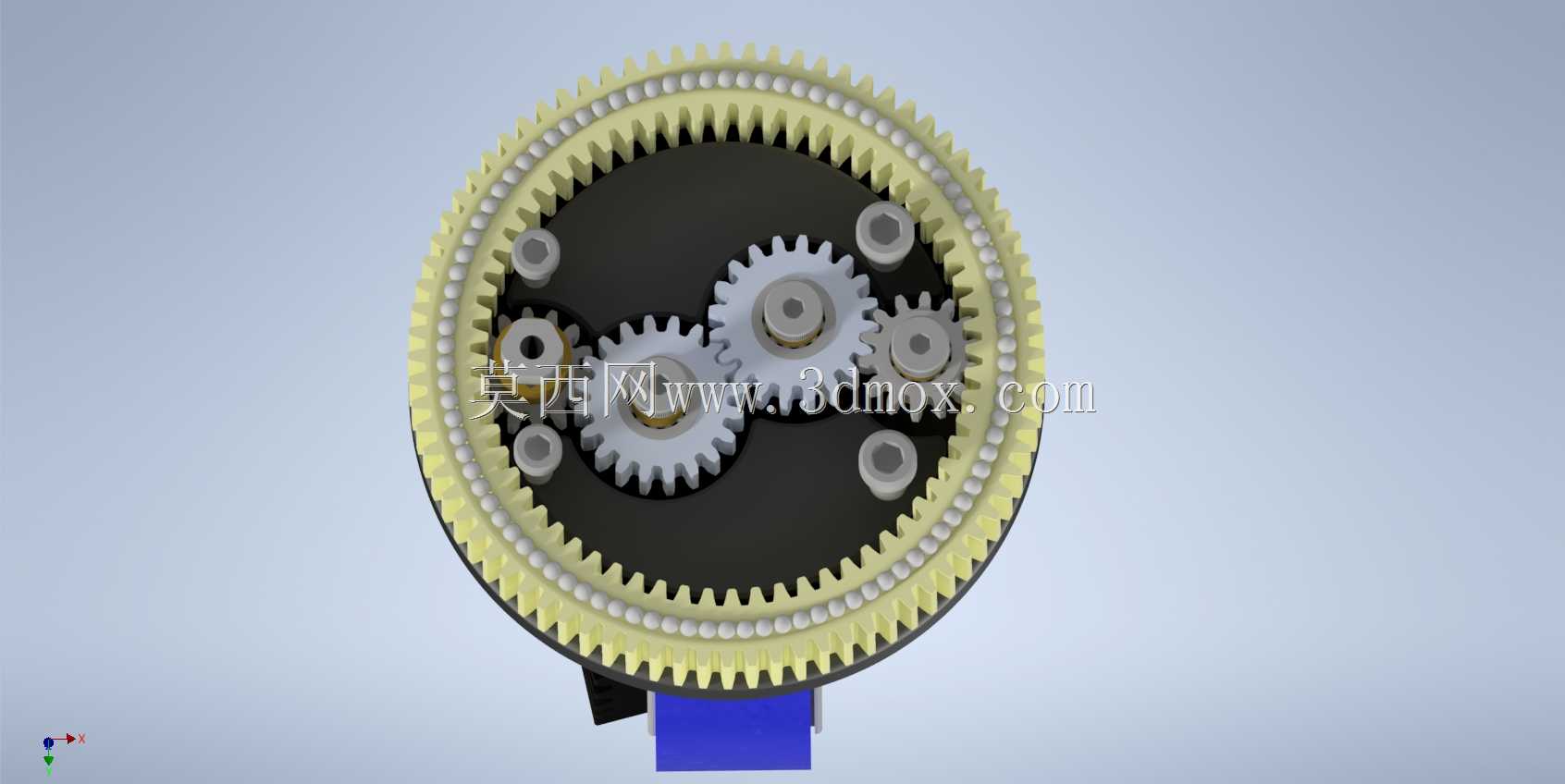

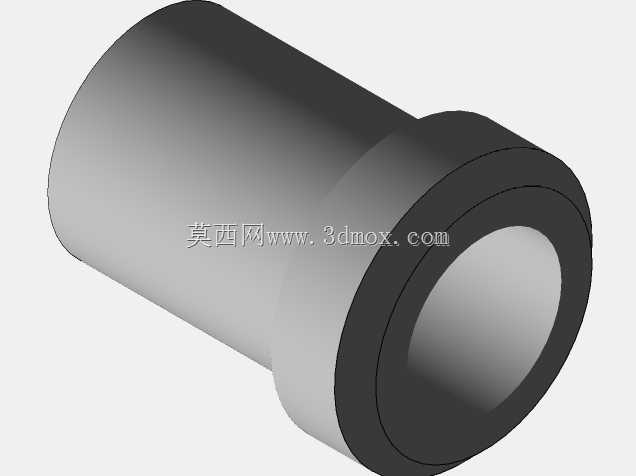

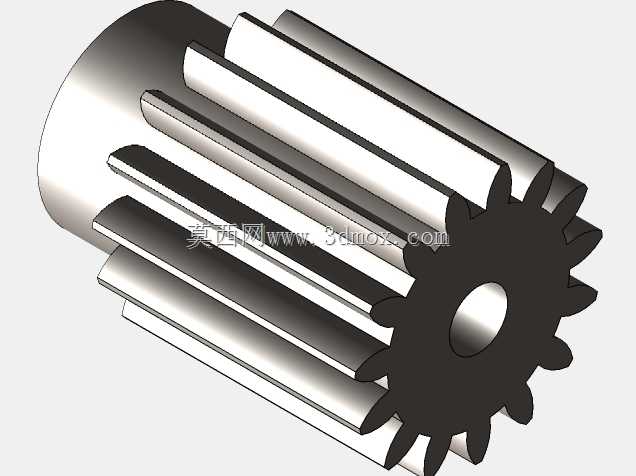

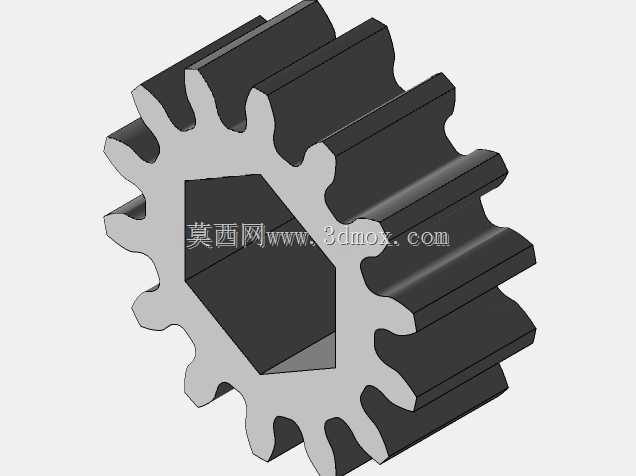

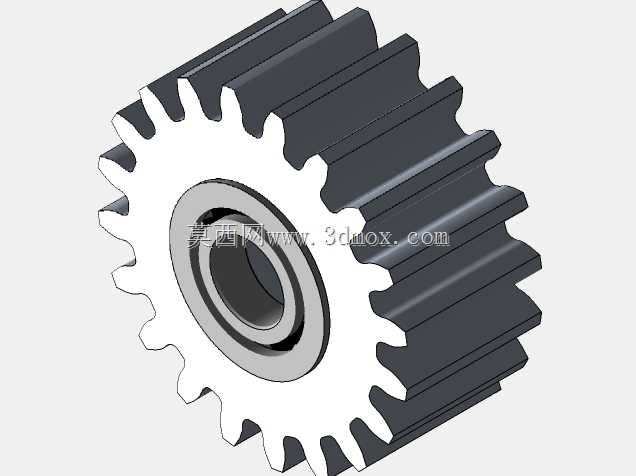

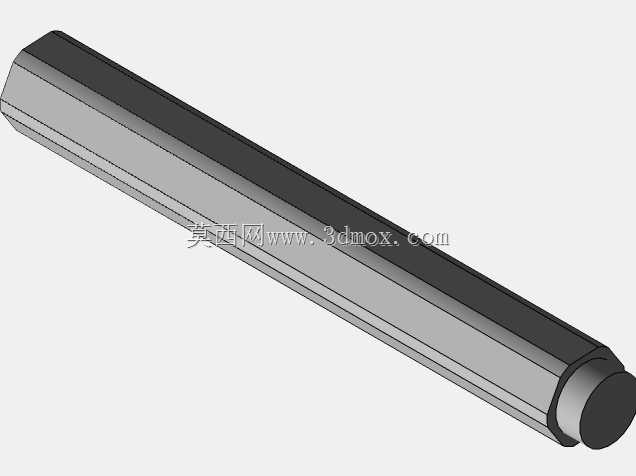

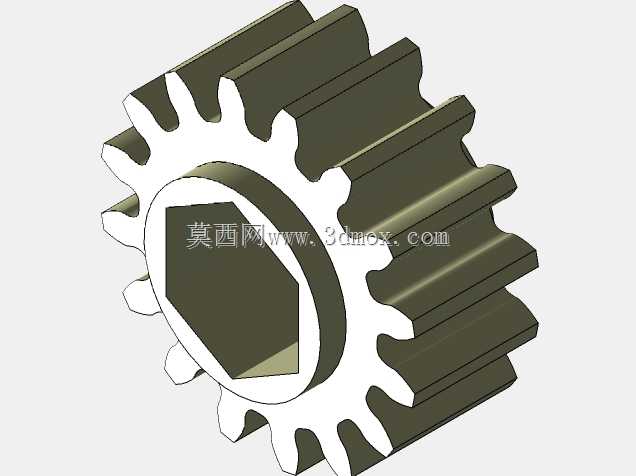

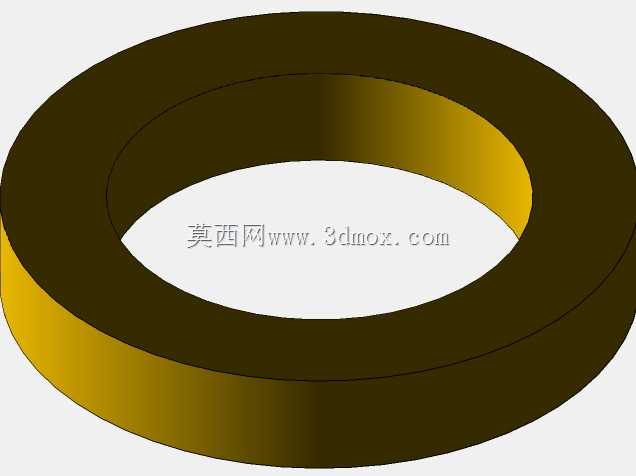

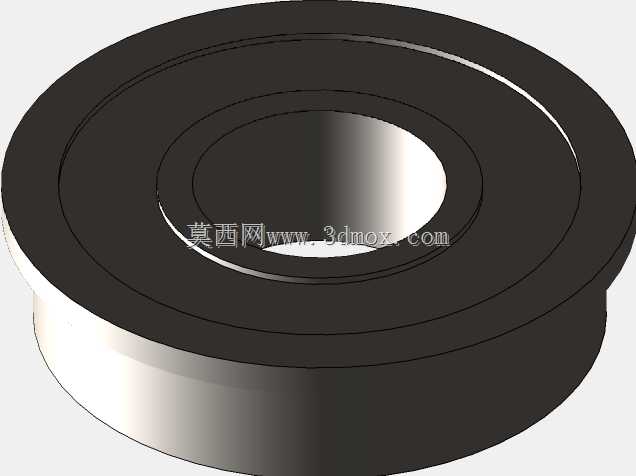

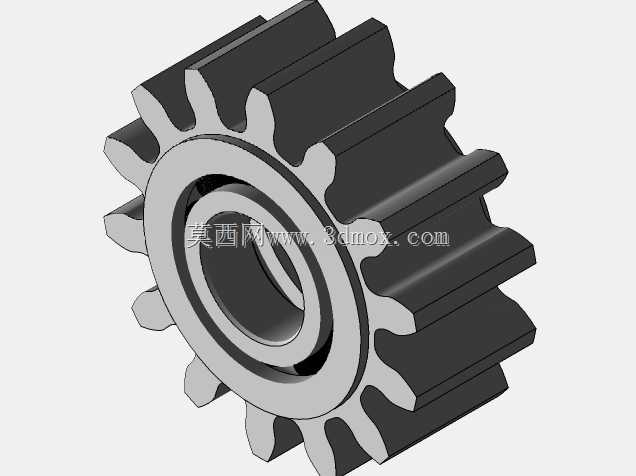

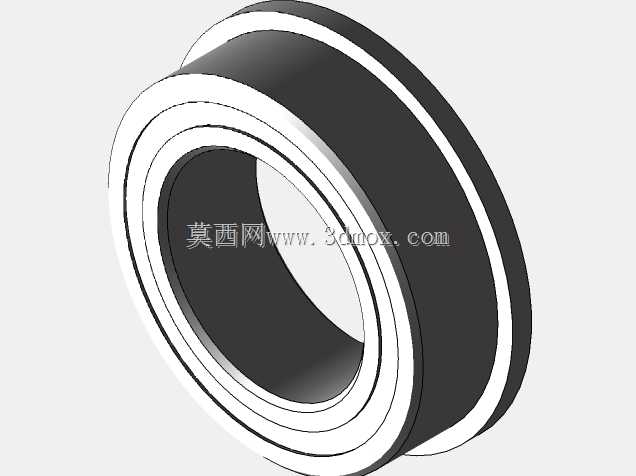

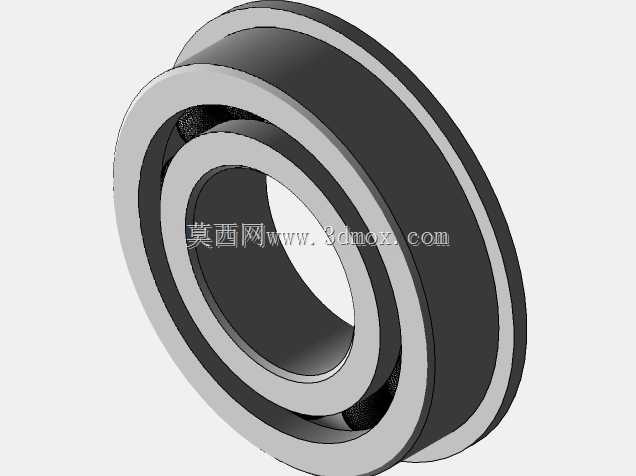

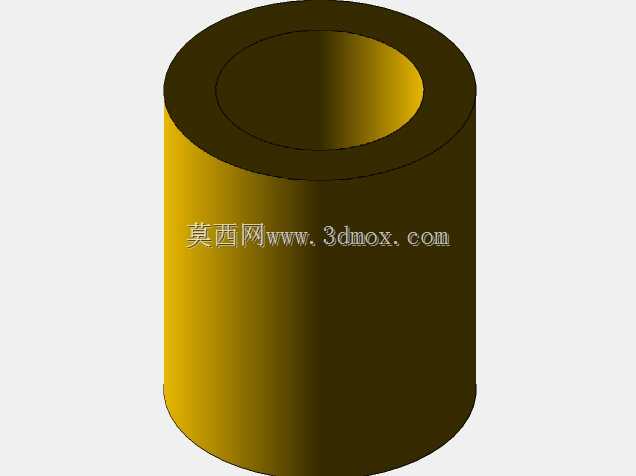

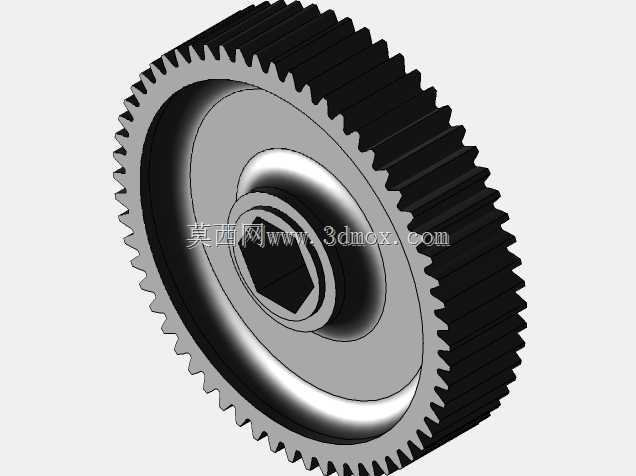

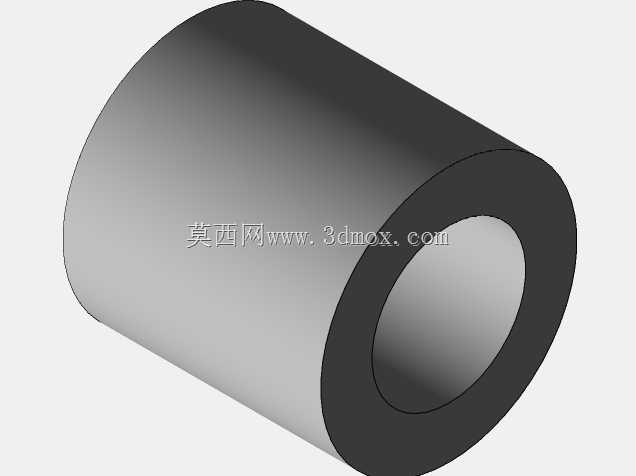

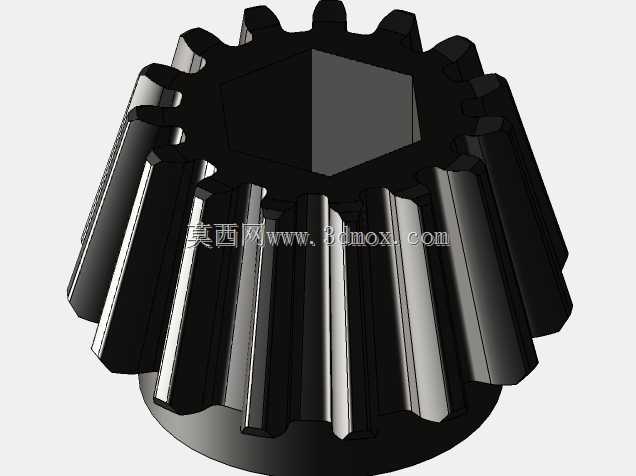

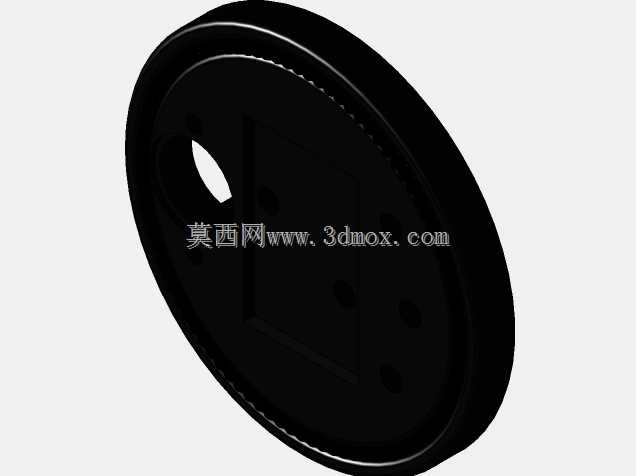

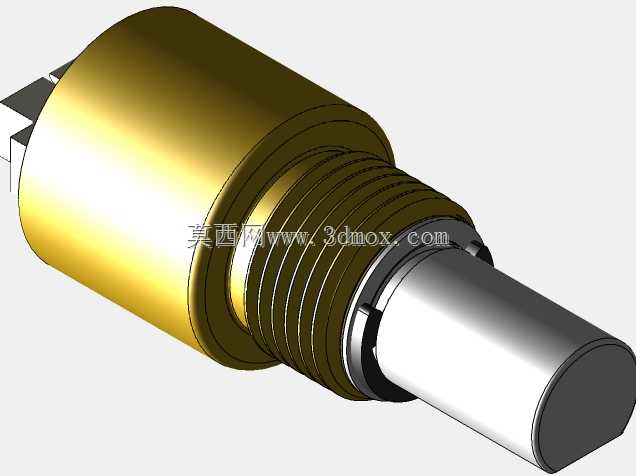

　　传动思路围绕齿轮减速和轮轴输出展开。上部齿轮系承担转速与扭矩转换，齿轮安装在带支承的轴上，轴端通过紧固件限制轴向位置。设计这类结构时，不能只看齿轮能否啮合，还要考虑装配顺序：轴、轴承或衬套、齿轮、隔套、轮体和锁紧件需要有明确装入路径；若支架侧板封闭过多，后期维护齿轮或更换轮体时会增加拆装难度。模型中保留了较多外露连接点，有利于在方案阶段判断工具操作空间。

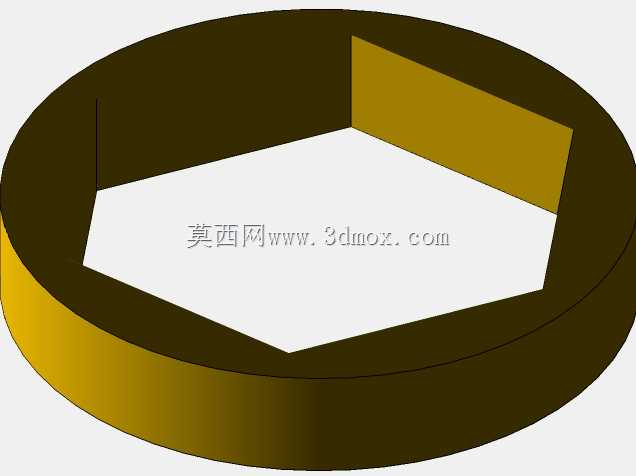

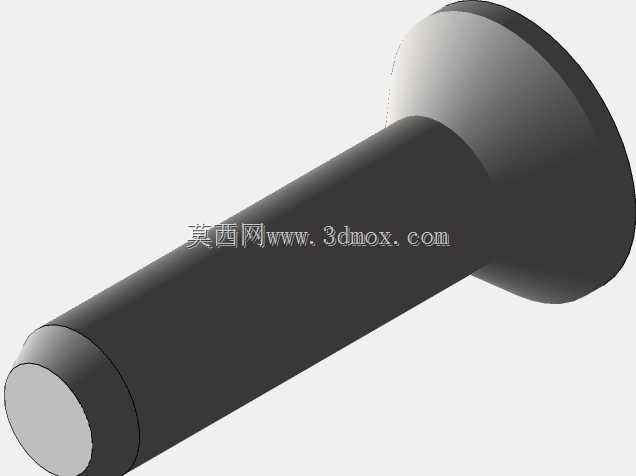

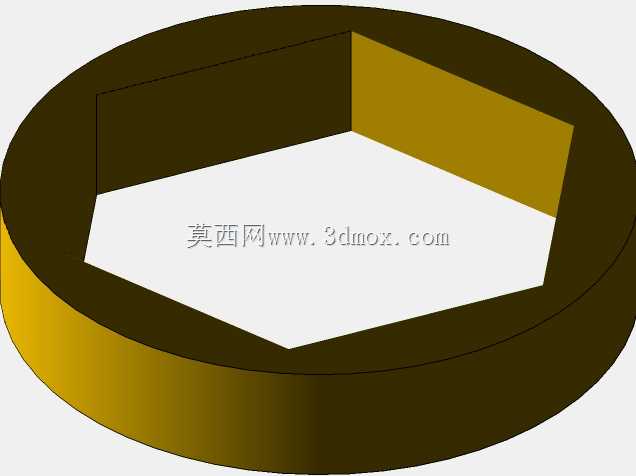

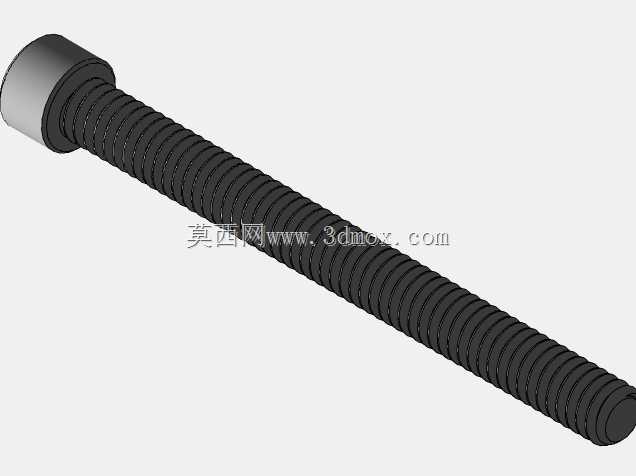

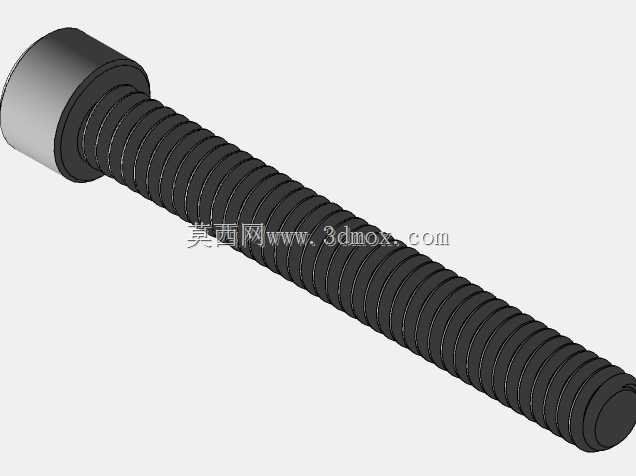

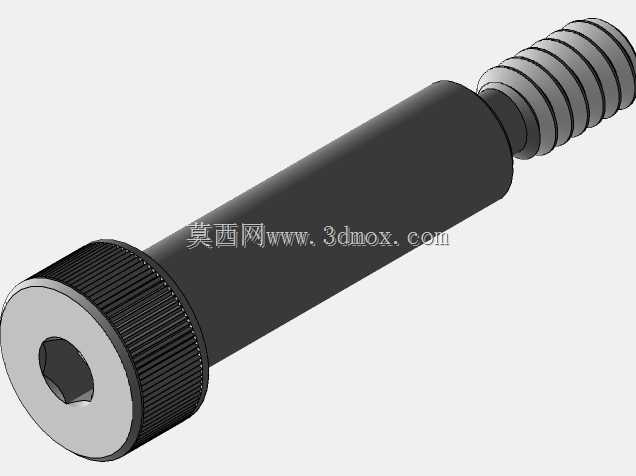

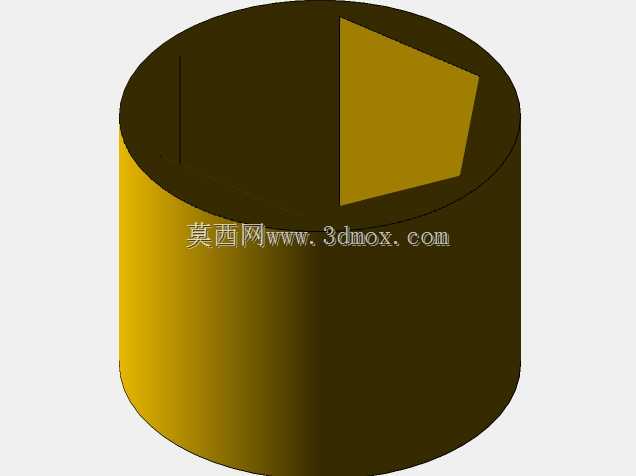

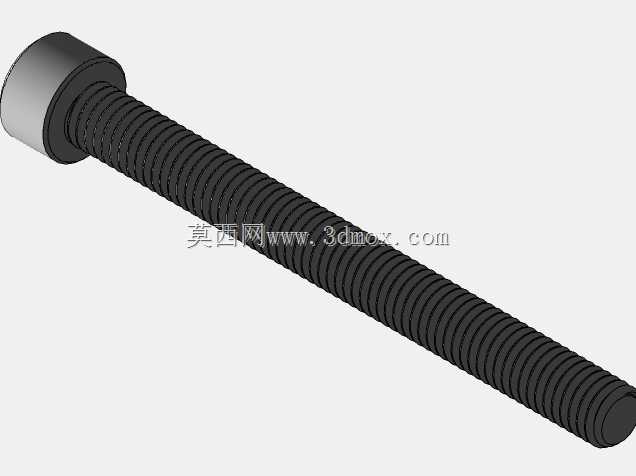

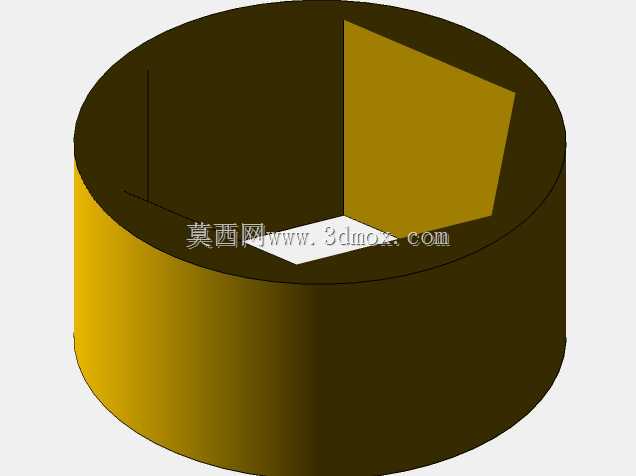

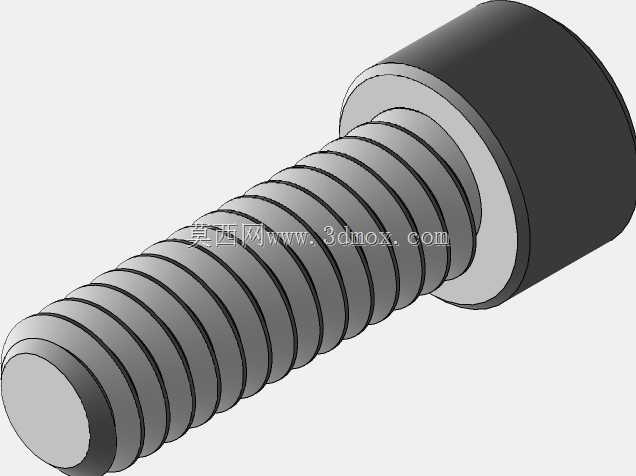

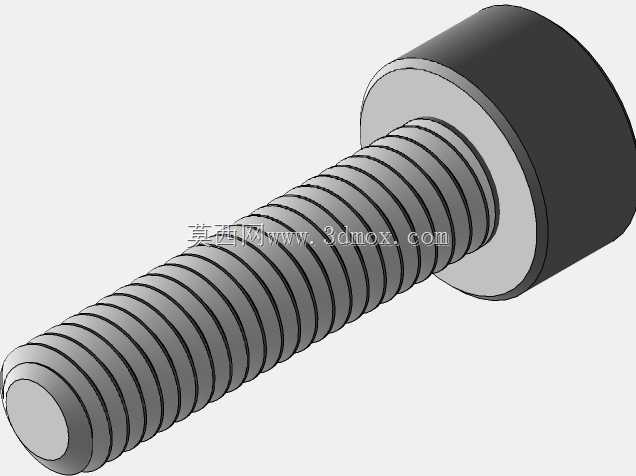

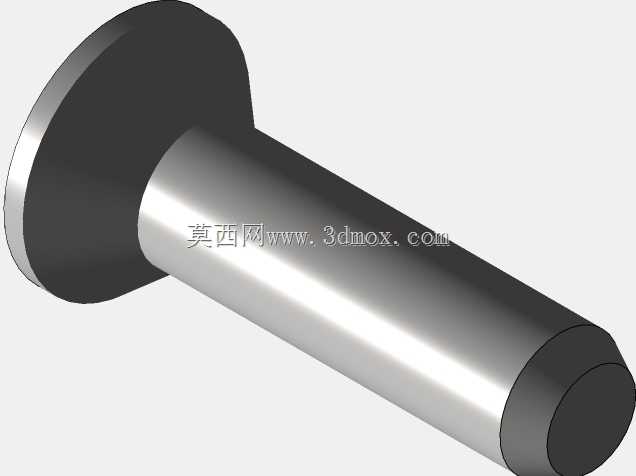

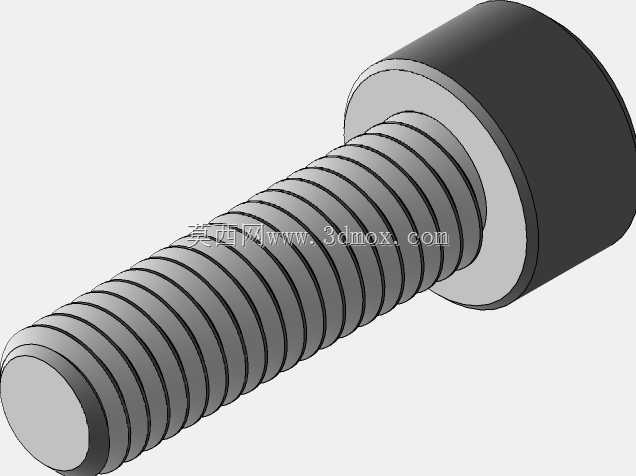

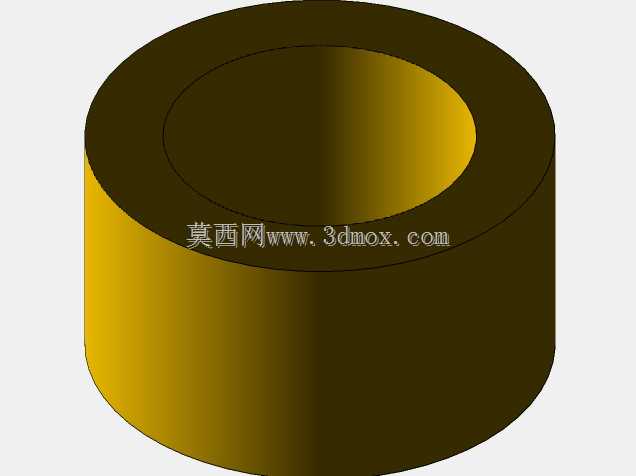

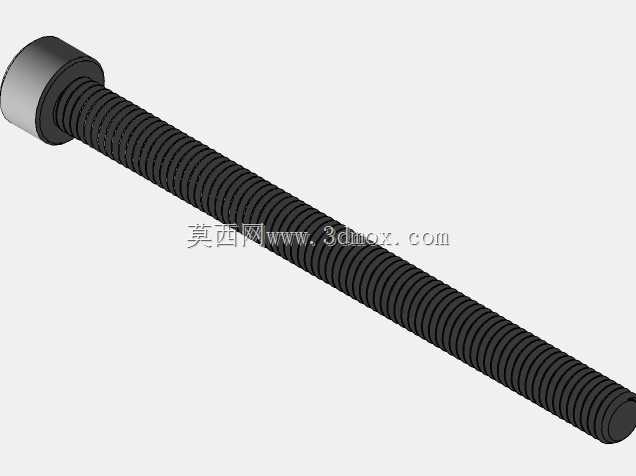

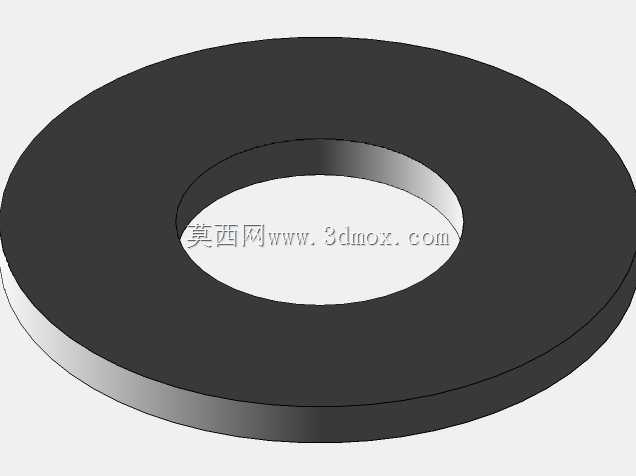

　　连接设计采用肩部螺栓配合压入式连接件的思路，适合在3D打印件、塑料件或轻型板件上建立可重复拆装的螺纹接口。相比直接在薄壁塑料件上攻丝，压入螺纹嵌件能够提高螺纹耐久度，也能减少反复拆装导致的孔位失效。实际应用中，需要控制嵌件外径、安装孔深度、热熔或压装温度以及压入后的端面平齐度；若嵌件周围材料壁厚不足，螺栓预紧时可能引起局部开裂或凸起。

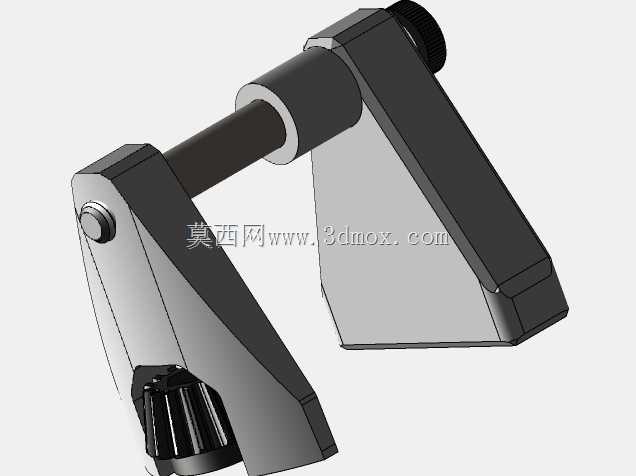

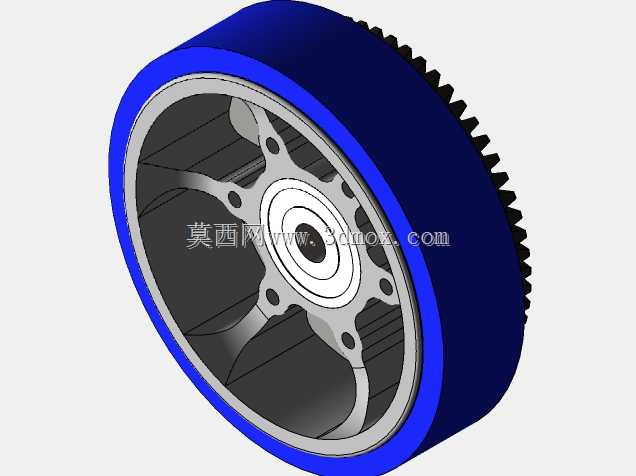

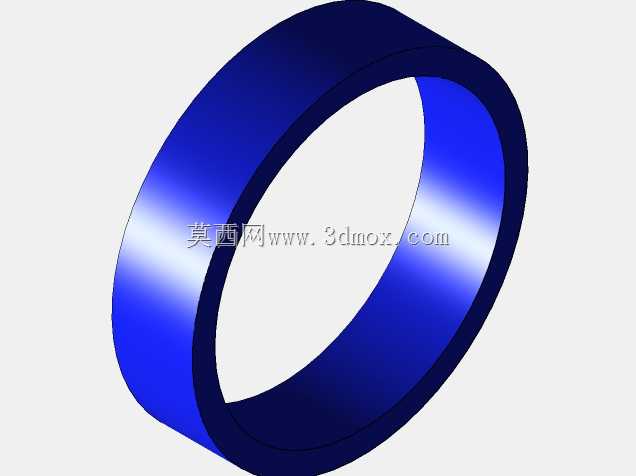

　　轮体与支架之间的间隙是运动校核重点。轮胎在承载变形、转弯侧偏和加工误差影响下，会产生一定径向与侧向偏移，因此轮缘与固定支架之间不能按零间隙处理。侧板开孔、轮轴同轴度和支架折弯或打印变形都会影响最终间隙。对于竞赛类快速迭代平台，可在三维装配中设置轮胎最大包络，再检查极限转向、悬挂压缩或装配误差状态下是否接触固定件。

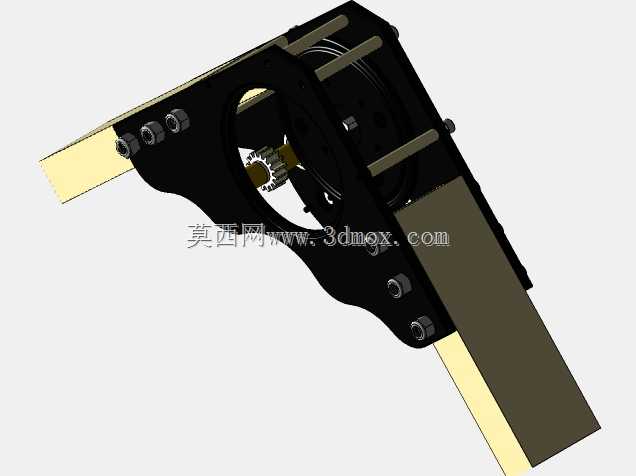

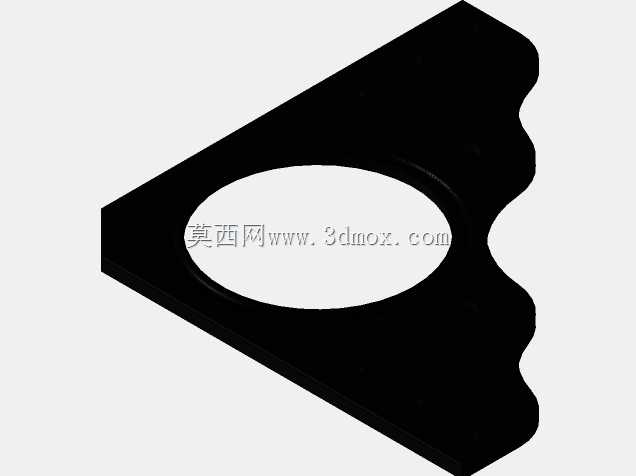

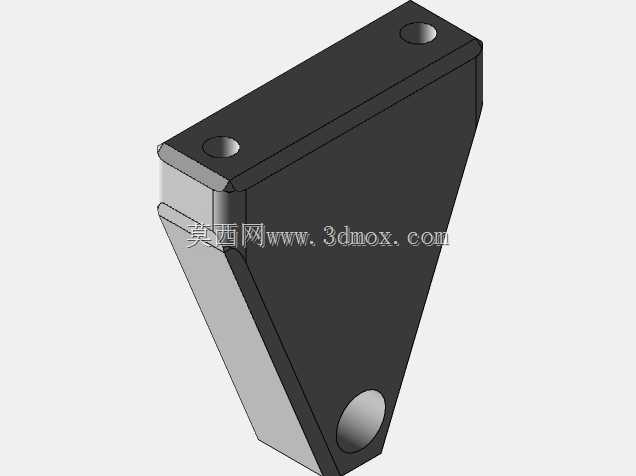

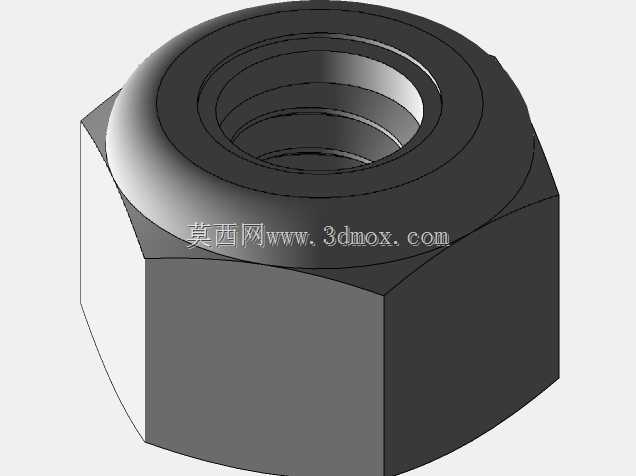

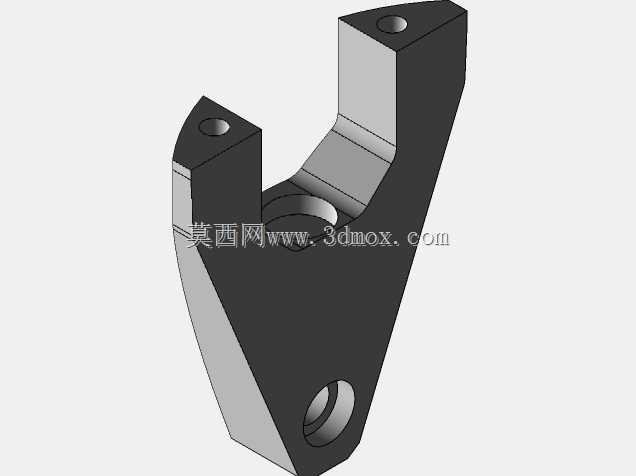

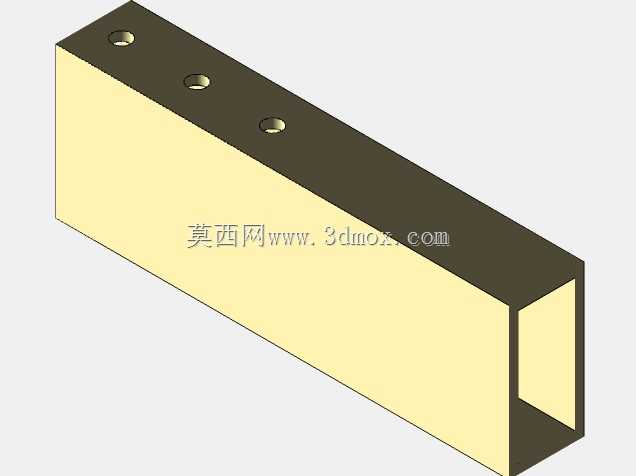

　　安装边界方面，矩形型材提供了底盘框架的定位参考，轮组支架通过板件和螺栓与型材形成连接。选型时应确认型材槽宽、连接螺钉规格、支架厚度以及螺母或滑块的装入方式。若底盘需要左右对称布置，轮组支架、齿轮方向和轮体偏置方向都应建立镜像规则，避免左右件混用造成轮胎擦碰框架。

　　该结构的价值在于把概念性的差速转向想法落实为可检查的机械装配：齿轮如何布置、轮子如何固定、支架如何承接载荷、螺纹件如何嵌入轻型材料，都能在模型中逐层分析。对于结构设计人员，后续细化时还应补充轴肩定位、轴承配合、齿轮公差、轮体材料摩擦特性以及螺栓预紧方向，使展示模型进一步转化为可加工、可装配、可调试的机器人行走单元。
