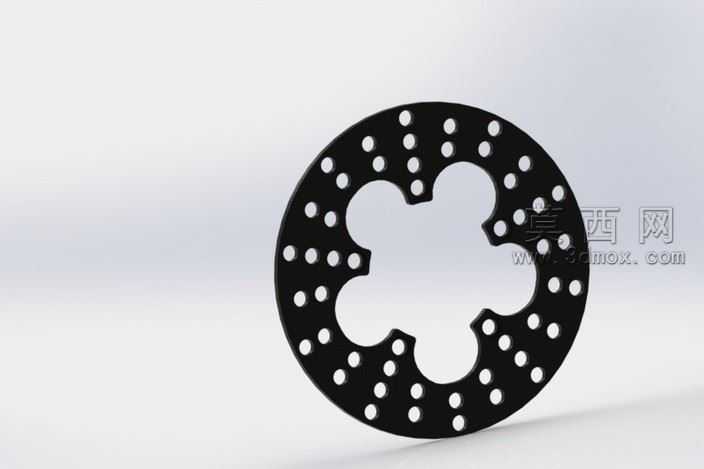

Wilwood钻孔钢制动转子三维设计

本作品为Wilwood品牌钻孔钢制动转子的三维建模设计成果，建模阶段依托参数化设计逻辑完成全尺寸还原，首先以中心梅花形安装孔为定位基准，绘制转子外圆轮廓基准线，精准匹配10英寸外径、0.25英寸厚度的规格参数，同时对齐5×5英寸安装位的尺寸要求，保证后续装配环节的适配性。结构设计上，中心采用五瓣梅花形镂空安装结构，该结构既能够降低转子整体自重，又可以为安装对位提供清晰的定位基准，减少装配误差；转子环形摩擦区域采用密集阵列式钻孔设计，所有散热孔沿圆周方向做等距分层排布，孔位排布避开摩擦面应力集中区域，在保证摩擦面有效接触面积的前提下，最大化提升制动过程中的散热效率，避免长时间制动产生的热衰减问题，同时钻孔结构也能够在制动时刮除刹车片表面的磨屑，减少磨屑残留对制动效果的负面影响。建模过程中对所有孔位做了圆角过渡处理，消除尖锐棱角带来的应力集中隐患，提升零件结构强度。材质与渲染环节，为转子赋予高碳钢材质属性，还原钢制零件表面经发黑处理后的哑光黑金属质感，调整材质粗糙度参数模拟真实制动盘的使用质感，同时对钻孔边缘做细微的高光处理，突出机加工零件的精度特征；渲染场景采用简洁浅灰背景，搭配柔和的漫反射光照，清晰展现转子的轮廓结构、孔位排布细节与中心镂空造型，直观呈现设计的结构特点。设计思路围绕制动转子的实际使用需求展开，在保证结构强度、制动摩擦面积符合使用标准的基础上，通过钻孔与中心镂空设计实现轻量化与散热性能的优化，整体模型尺寸精度控制严格，所有特征参数均对应实物规格，可用于制动系统装配验证、性能仿真分析以及相关产品的设计参考，完整还原了高性能钻孔钢制动转子的结构特征与设计逻辑。
