山地速降自行车一体把立结构设计

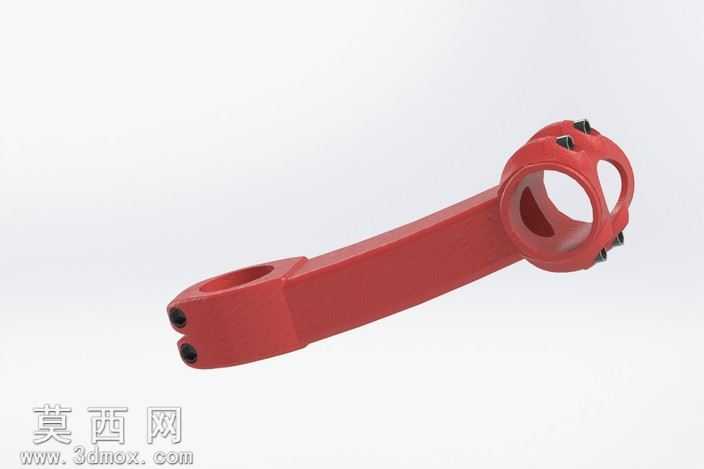

本作品为山地速降（DH）车型专用的一体把立三维建模设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以骑行受力工况为核心设计依据，先绘制把立的中心走向基准线，匹配8度抬升角的人体工学设定，确定100毫米的延伸长度参数，再通过凸台拉伸命令生成主体的基础实体结构。针对两端的夹持结构，分别构建31.8毫米直径的车把夹持腔、28.575毫米直径的前叉舵管夹持腔，在夹持端设计对称的对锁开槽结构，通过切除拉伸生成锁紧缝隙，同时在每个夹持端预留两组螺丝锁紧孔位，保证夹持时的受力均匀性，避免骑行过程中出现把横或舵管打滑的风险。建模过程中对主体棱边做了全圆角过渡处理，既消除应力集中隐患，也优化了零件的外观质感，同时在主体侧面做了轻量化的减薄切除，在保证结构强度满足速降骑行高强度冲击要求的前提下，尽可能降低零件自重。材质渲染阶段采用哑光磨砂红的金属漆面材质，模拟铝合金锻造后阳极氧化的表面效果，锁紧螺丝部位赋予黑色高强度钢材材质，通过环境光遮蔽、全局光照渲染参数调整，真实还原零件的金属质感与表面细节。结构设计上充分考虑DH骑行的大冲击载荷特性，主体采用一体锻造式的流线造型，没有多余的拼接结构，从舵管夹持端到车把夹持端的过渡段做了变截面加厚处理，对应骑行时的受力方向优化力传导路径，既可以承受落地时的纵向冲击，也能应对转向时的横向扭力，开槽式的锁紧结构可以让夹持力均匀分布在被夹持管件的圆周面上，避免局部应力过大损伤碳纤或铝合金车把。整体设计严格遵循山地车配件的通用尺寸标准，所有安装孔位、夹持直径都适配市售主流规格的山地车前叉与车把，无需额外修改即可直接适配装配，兼顾了结构强度、轻量化与外观的运动感设计。
