压铸模固定侧模架及成型组件结构

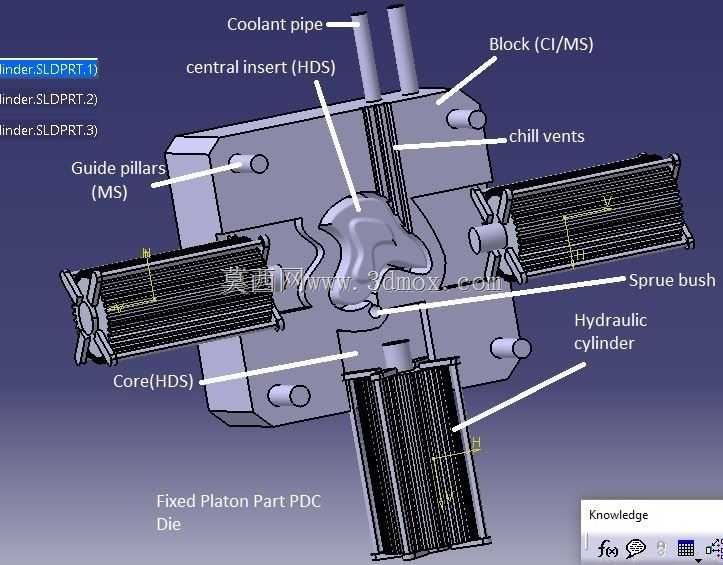

　　这套固定侧压铸模结构主要服务于金属高压成型工况，常见于铝合金、锌合金等薄壁或复杂轮廓零件的批量生产。模型把定模板、中心成型镶件、导柱、冷却管路、激冷排气块、液压缸抽芯机构及浇道关系集中表达出来，适合在模具方案评审、结构干涉检查和自动化压铸单元布局时作为直观参考。

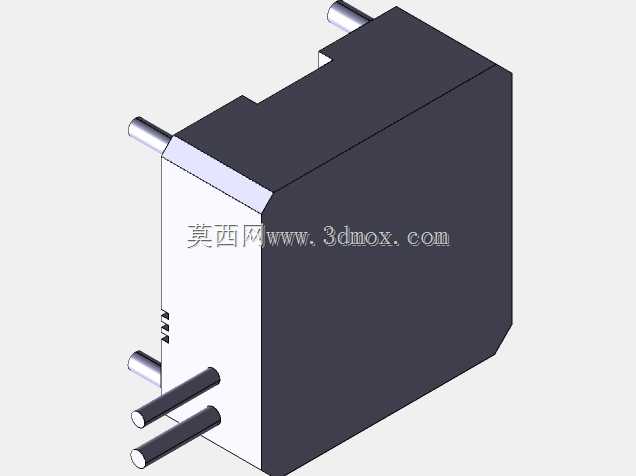

　　从实际用途看，固定侧并不只是一块承托板，而是承担型腔定位、热量导出、合模导向和部分侧抽动作支撑的核心区域。中心镶件采用耐热模具钢思路布置，直接接触高温金属液，表面形状决定铸件内侧或外观面的关键轮廓。外围模块选用常规模具钢或铸铁类材料，在保证刚性的同时控制制造成本。导柱分布在模板四角附近，合模时先于型腔闭合进入导向状态，可减少动定模错位，尤其对多滑块、多抽芯结构更重要。

　　冷却系统在图中以独立管路形式引出，管口位于模板上方，便于接入压铸机周边水温或油温控制回路。管路走向需要避开镶件压紧螺钉、顶出空间和滑块运动区域，同时尽量贴近热节位置。对压铸模而言，冷却不是单纯降低模温，而是让型腔表面温度在连续生产中保持稳定；温度过高会产生粘模、缩孔和周期延长，温度过低则可能造成冷隔、充型不良。中心镶件附近与厚壁成型区通常是热集中点，冷却通道布置时要兼顾换热效率和模板强度，不能为了靠近型腔而削弱承压截面。

　　激冷排气块设置在金属液最后充填或容易窝气的位置，其细小通道允许气体排出，却能迅速冷却误入的金属，减少飞边。浇道从压射方向进入型腔，断面变化需要顺着充型路径设计，避免急转造成涡流和卷气。模型中浇道与型腔、抽芯滑块的相对位置清晰，能够帮助设计者判断料柄切除、取件空间以及喷雾机器人的可达性。

　　液压油缸用于侧抽芯或大型滑块的往复驱动，相比机械斜销机构，它更适合抽芯距离长、包紧力大的铸件。布置油缸时要确认缸体在合模状态下不与机床安全门、取件机械手或冷却水管干涉，同时保证滑块锁紧面能够承受压射增压时的侧向力。油缸行程终点应设置可靠限位，行程方向尽量与滑块运动中心线重合，避免长期受偏载导致导向磨损。模板外缘的安装孔、槽口和连接面需要匹配压铸机固定模板规格，吊装、压板固定和喷嘴对中都要留出操作空间。

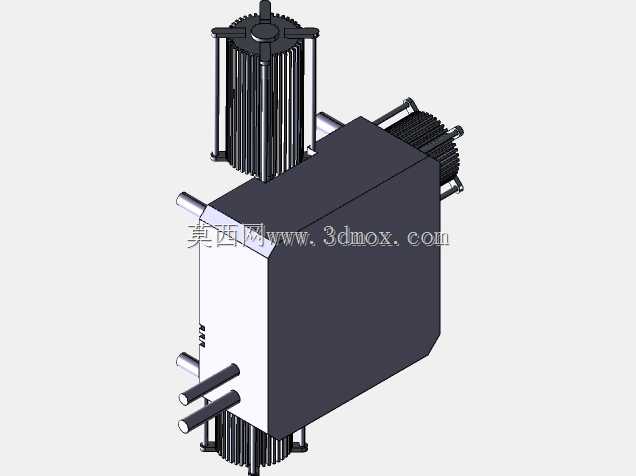

　　建模时可按功能拆分零件：基体模板负责刚性和安装，中心镶件负责易损区域更换，导柱导套负责重复定位，冷却回路负责热平衡，油缸和滑块负责侧向成型。这样的分层结构有利于后期加工工艺编制，也便于在试模后针对局部缩孔、拉伤或排气不畅问题进行镶件迭代。外形边界上，所有外接管路、油缸尾部和滑块伸出位都应纳入运动包络检查，不能只看合模静止状态。模板厚度要满足压射力下的挠度控制，镶件底部支撑应连续，避免在高压下产生微小退让。

　　整体来看，该结构把压铸生产中最常见的热、力、运动和安装约束放在同一套三维模型里，既可用于理解固定侧模具的组成逻辑，也可作为类似铸件开模前进行空间校核、冷却方案讨论和抽芯机构选型的基础参照。
