多支路弯管排气歧管结构造型

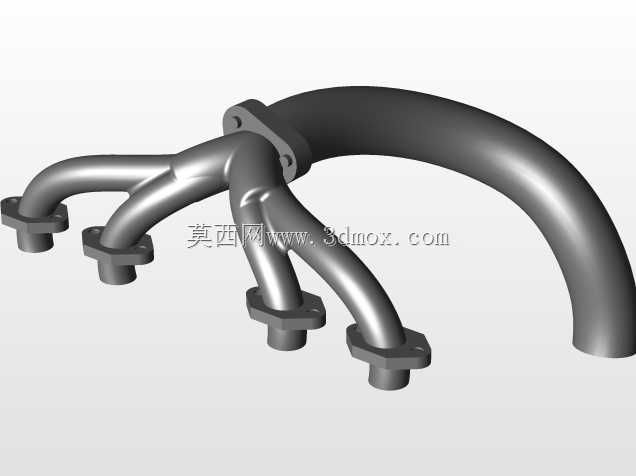

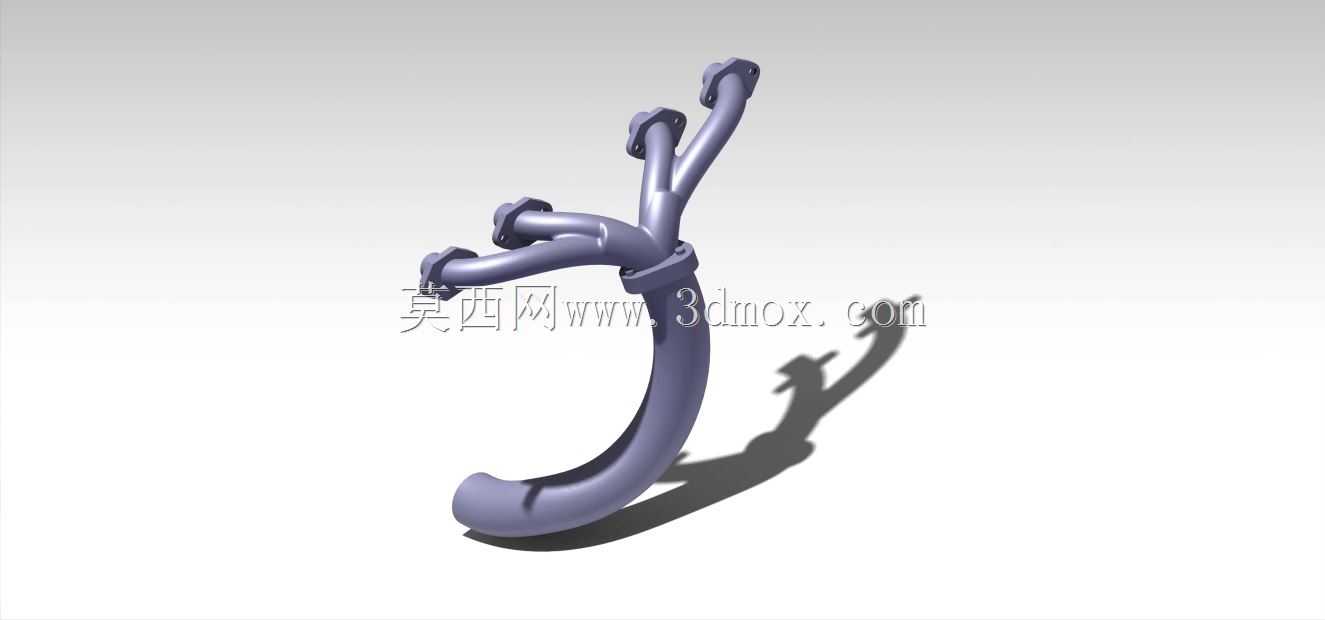

　　该模型呈现的是一种多支路汇合式排气歧管结构，主体由一根向下弯曲的总管和四根向上分叉的支管组成，支管端部带有连接法兰与紧固凸台，整体用于将多个气缸排出的高温废气集中导入后续排气系统。结构上，四根支管并非简单等长直插布置，而是按照空间避让和气流汇集关系进行弯曲、靠拢和分层排布，端部法兰朝向略有差异，便于在紧凑的发动机舱内与缸盖排气侧对应接口连接。下端总管呈大弧度弯转，末端形成开放出口，可与排气管、涡轮增压器入口或催化转化装置前段进行对接。

　　从实际使用场景看，这类歧管常见于小排量多缸内燃机、试验台架动力单元以及教学演示用发动机总成中。它承担的不是普通管道输送功能，而是在高温、脉冲气流和振动叠加条件下，把各缸交替排出的废气有序汇集。支管弯曲半径、汇合角度和总管走向会直接影响排气干涉、背压大小以及各缸排气均匀性。若支管在汇合前过于贴近，相邻气缸的排气脉冲可能相互干扰；若总管转折过急，气流在弯段内侧产生分离，会增加流动阻力。因此模型中采用较顺滑的弧形过渡，使支管从法兰端逐步向中心轴线收拢，再汇入下部弯管，这种处理有利于减少突扩和急转带来的损失。

　　外形尺寸方面，模型整体高度明显大于宽度，上部四个接口沿横向和纵向错开分布，下部弯管向一侧延伸，占用空间呈不规则立体形态。安装边界主要由上端法兰面、螺栓孔位置以及下端出口中心轨迹决定。上端法兰需要与气缸盖排气面保持贴合，法兰背面的密封面不能与周边缸体凸台、火花塞、喷油器或线束支架发生干涉；下部弯管在装配后还要预留隔热罩、氧传感器、增压器执行器或机舱钣金的安全间隙。由于歧管工作温度高，即使静态三维装配中不存在接触，也应在热态膨胀方向上保留足够距离，避免管路热伸长后撞击相邻部件。

　　设计思路上，该造型重点体现了支管汇流、法兰连接和弯管导向三类特征。每根支管端部设置加厚法兰盘，并通过凸台结构强化螺栓孔区域，使密封压力能够集中作用在垫片接触面上。支管与总管交汇处采用圆滑融合，而非多管生硬布尔相交，这种曲面过渡在铸造或焊接成型中都更合理，能够降低应力集中，也能减少气流在汇合区的涡流。下部总管壁厚视觉上保持均匀，弯段外侧承受较大热应力，若进入工程细化阶段，通常还需结合材料牌号、壁厚和加强筋位置进行热疲劳校核。

　　在结构设计评审中，需要同时关注密封、强度和热膨胀。上端法兰螺栓的布置决定了压紧力是否均匀，若螺栓间距过大，法兰在热载荷下可能翘曲，造成垫片压溃或漏气。支管之间的最小间隙也不能只按冷态模型判断，发动机运行后金属壁面升温膨胀，邻近管路可能因变形而缩小间距。对于拟采用铸造工艺的零件，模型还需检查管壁是否存在过薄区域、法兰与管体交接处是否便于拔模、内腔砂芯是否能够稳定成型；若采用钢管焊接方案，则应核查各弯管的弯曲半径是否满足弯管机加工能力，焊缝位置是否避开高应力区和直接密封面。

　　该三维造型对设备选型和教学分析也有参考价值。通过模型可以直观看到排气侧接口数量、管路走向、法兰朝向和下部出口姿态，便于在发动机总体布置阶段判断拆装顺序。维修场景中，上端螺栓需要预留工具摆动空间，下部出口需要能够与前排气管对中；若周边布置有起动机、机油尺、转向助力泵或空调压缩机，歧管外轮廓就成为必须校核的硬边界。对于三维建模人员而言，该件适合练习多分支曲面融合、法兰阵列、空间弯管中心线控制以及装配干涉检查，能够较完整地反映内燃机排气系统零部件从几何造型到工程布置的关键要求。
