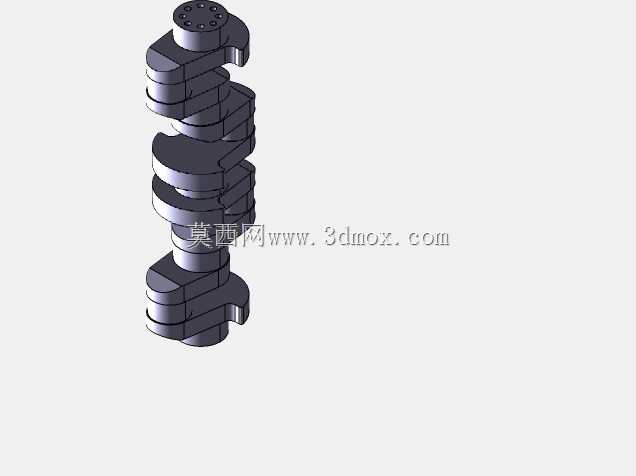

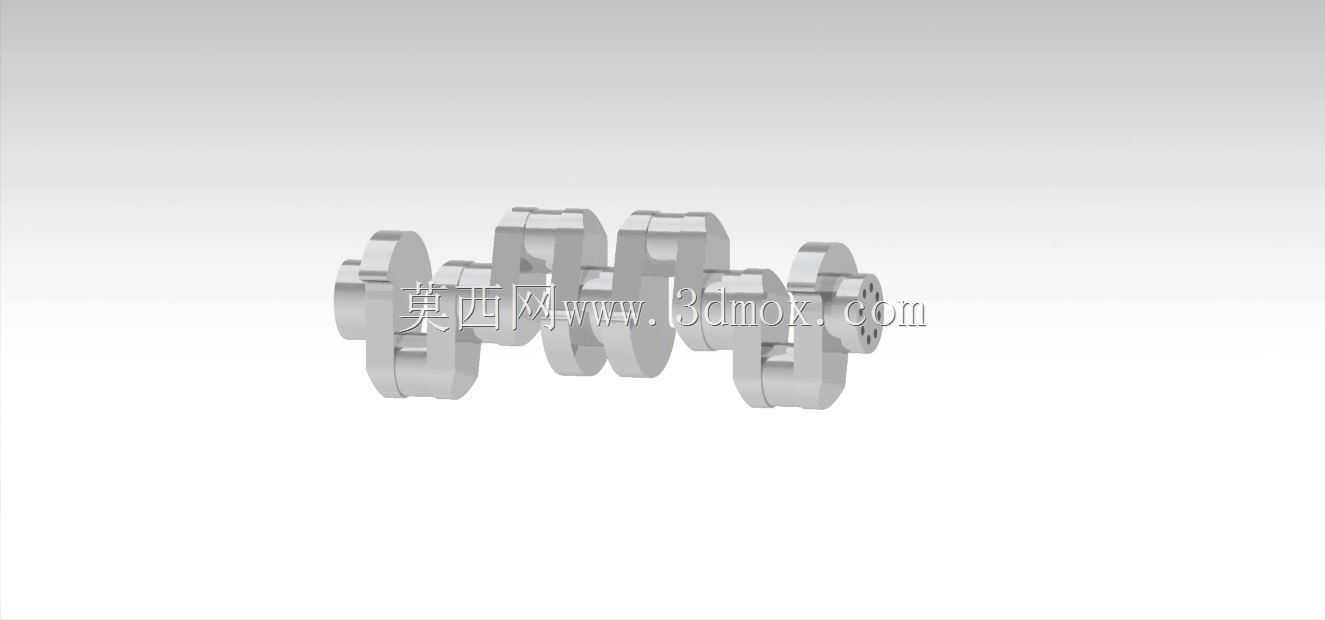

  曲轴是往复式动力机械里把活塞直线往复运动转化为旋转扭矩输出的核心承载件,这套三维结构呈现的是多缸机型常用的整体式曲轴布局,主轴颈与连杆轴颈沿轴向按发火顺序错开相位布置,曲臂两侧搭配平衡重块抵消旋转惯性力与往复惯性力带来的二阶振动,在乘用车发动机、小型工程机械动力单元、农用机械柴油机组以及固定式发电机组里都属于决定整机寿命与运转平顺性的关键部件。

  从实际装机场景来看,曲轴前端一般通过键槽或者过盈配合连接正时齿轮、皮带轮与扭转减振器,后端则对接飞轮总成与离合器输入端,整套轴件被主轴承盖压紧在缸体主轴承座孔内,轴颈表面与轴瓦之间建立压力润滑油膜,工作过程中要持续承受连杆传递过来的周期性爆发压力、交变弯曲载荷与扭转载荷,因此建模阶段首先要把各轴颈的同轴度、连杆轴颈相对于主轴颈的偏心距、曲臂的轴向厚度、各缸曲柄的相位角这些核心尺寸严格对齐设计规范,避免后续运动仿真里出现活塞撞气门、连杆与缸体干涉的问题。

  结构设计思路上,这类多缸曲轴优先采用整体锻造的毛坯形式,主轴颈和连杆轴颈都做了高频淬火或者氮化硬化处理,表面粗糙度需要控制在适配轴瓦配合的精度区间,油道孔从主轴颈内部斜向贯通到连杆轴颈,压力机油可以直接输送到连杆大头轴承摩擦面,平衡重的轮廓形状经过动平衡校核,在保证足够配重抵消离心力的前提下尽可能缩减外轮廓尺寸,避免曲轴高速回转时和曲轴箱内壁、连杆大头发生运动干涉。轴颈两端的过渡圆角必须做滚压强化处理,这是曲轴疲劳断裂最常出现的应力集中位置,建模时不能为了简化特征直接删掉圆角,否则后续有限元分析得出的应力结果会和实际工况偏差极大。

  安装边界层面,曲轴的轴向总长要和缸体曲轴箱的轴向宽度匹配,各主轴颈的直径对应主轴承瓦的选配尺寸,连杆轴颈的直径和连杆大头孔的轴瓦规格一一对应,前端伸出轴段的长度要预留减振器、启动爪、油封的安装空间,后端法兰的螺栓孔分布圆尺寸要和飞轮的安装孔位完全重合,轴向定位通常设置在中间或者后端的一道止推主轴承上,控制曲轴受热膨胀后的轴向窜动量在允许范围之内。回转过程中曲轴的最大外回转半径由连杆轴颈偏心距加连杆大头半径决定,这个尺寸直接限定了曲轴箱下部的型腔深度,设计初期就要把运动包络体完整提取出来和周边零部件做间隙检查,尤其是平衡重边缘在曲轴转过任意角度时,都要和缸体主轴承座、机油泵壳体、油底壳挡板保留足够的安全间隙。

  在配套装配逻辑里,曲轴的轴向尺寸链还要和活塞行程、连杆中心距、缸体高度、气缸垫厚度、活塞凸出量这些参数联动,偏心距的两倍就是活塞的实际行程,直接决定发动机的排量数值,修改曲轴偏心距的时候必须同步校核活塞在上止点和下止点位置时和气门、气缸盖的间隙,整套模型把曲臂、轴颈、平衡重、油道口、法兰安装孔这些细节都完整保留,既可以直接用于运动学仿真验证活塞运动规律,也能拆分出工程图用于毛坯锻造工艺编制、机加工工序排布以及动平衡工装的设计参考,针对不同缸数的机型,只需要按缸心距调整轴段数量、重新排布曲柄相位角,就可以衍生出不同排量等级的曲轴系列方案。
