龙门式数控雕刻加工机架结构设计

项目分类:机床 发布时间:2022-07-14 ID:681077
  • 龙门式数控雕刻加工机架结构设计
  • 龙门式数控雕刻加工机架结构设计
  • 龙门式数控雕刻加工机架结构设计
  • 龙门式数控雕刻加工机架结构设计
  • 龙门式数控雕刻加工机架结构设计

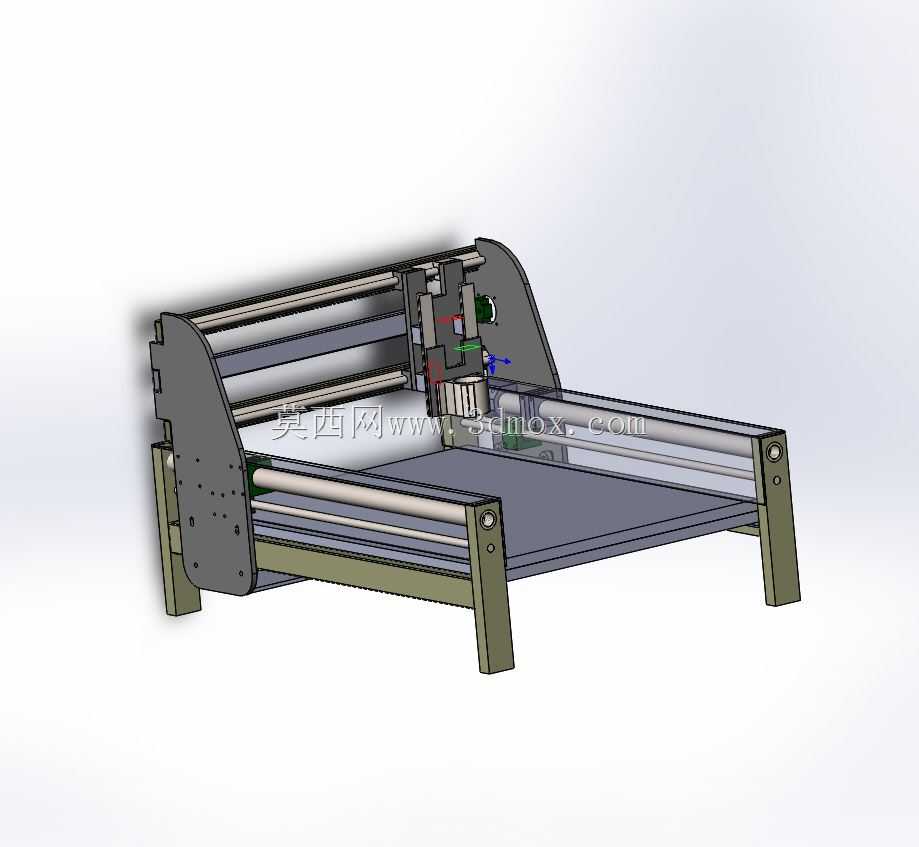

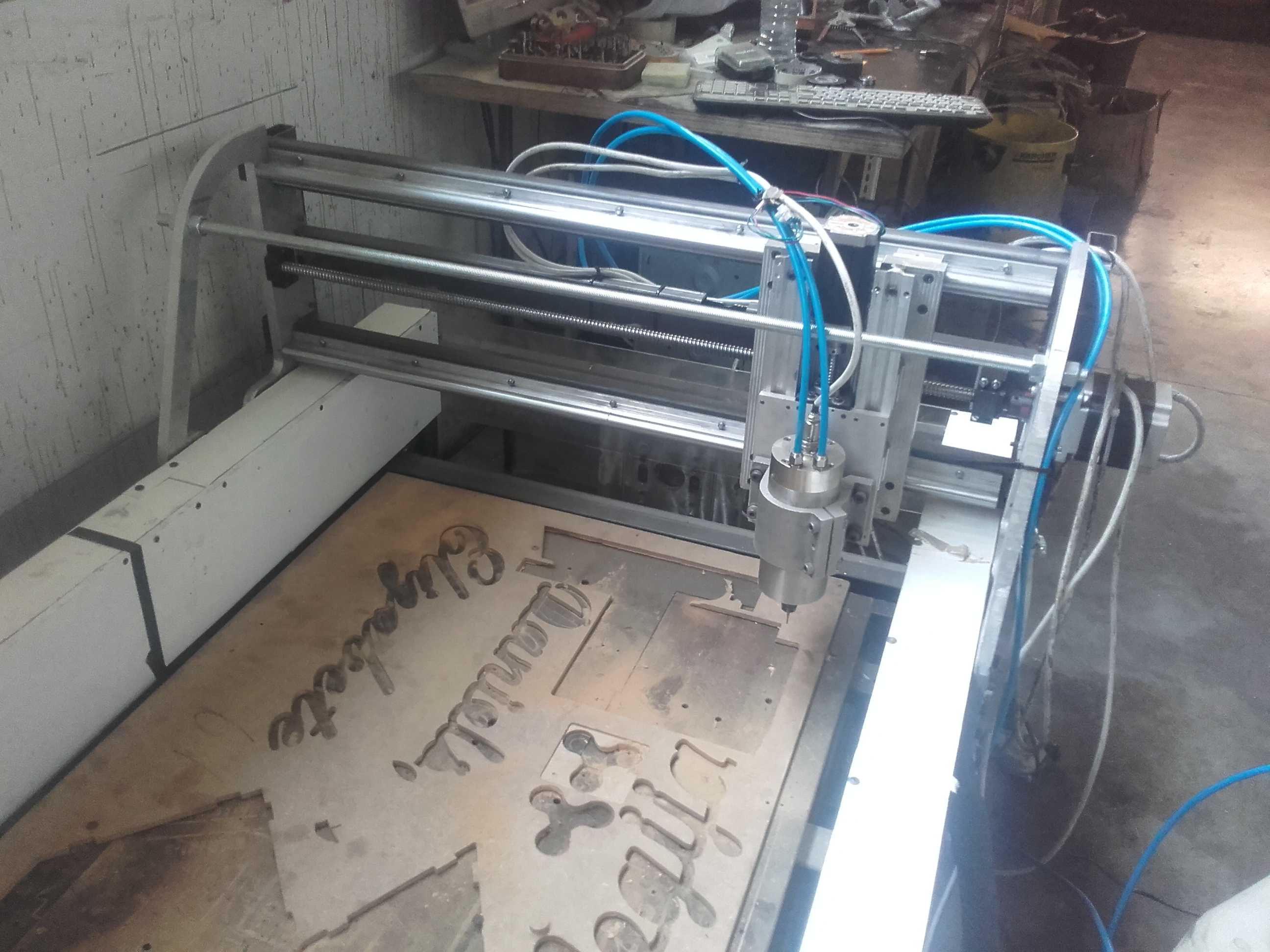

  这套龙门跨距式数控加工机架主要面向中小型非金属与轻金属板材的刻型、铣削、开槽、钻孔作业场景,常见于广告标识制作、木工浮雕加工、教学实训工位、小型手板打样车间以及电子面板裁切工序。整机采用床身平台固定、横梁沿Y向双侧同步移动、加工头沿横梁X向横移、主轴沿Z向垂向进给的经典布局,三个直线轴的运动边界清晰,底层平台预留整块工件装夹平面,操作人员可直接将待加工板材平铺在台面上,通过压块、夹具或者真空吸附槽完成固定,不需要额外搭建复杂工装。

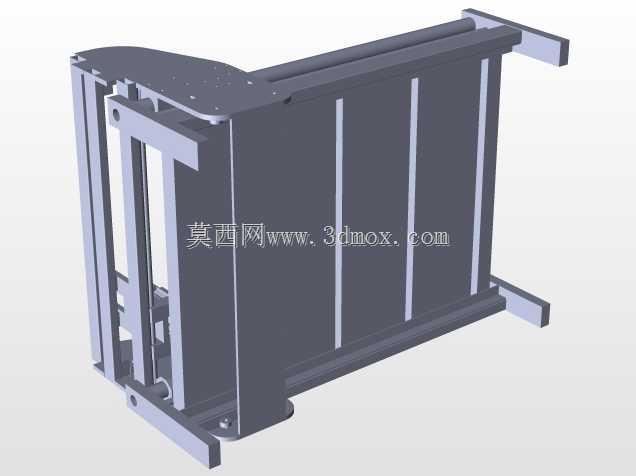

  从结构受力角度拆解,两侧立式支撑墙板承担横梁两端的导向与载荷传递,墙板底部通过折弯支腿落地,支腿与地面接触位置预留水平调节垫铁的安装空间,现场部署时可以先校正台面平面度再锁紧紧固件,避免长期高速走刀过程中机架出现晃动。横梁部分采用多根平行光轴搭配线性滑动座的组合形式,光轴两端分别固定在左右移动滑座上,加工头滑套跨装在光轴组上,X向运动时传动带或者丝杠带动滑座沿光轴往复,多轴并排的布置方式可以抵消主轴切削时产生的偏转力矩,减少刀头抖动。Y向传动同样沿床身两侧布置平行导向轴,双侧驱动能够避免横梁单边拖动出现的卡滞、跑偏问题,长行程走刀时横梁两端位移同步性更容易保证。

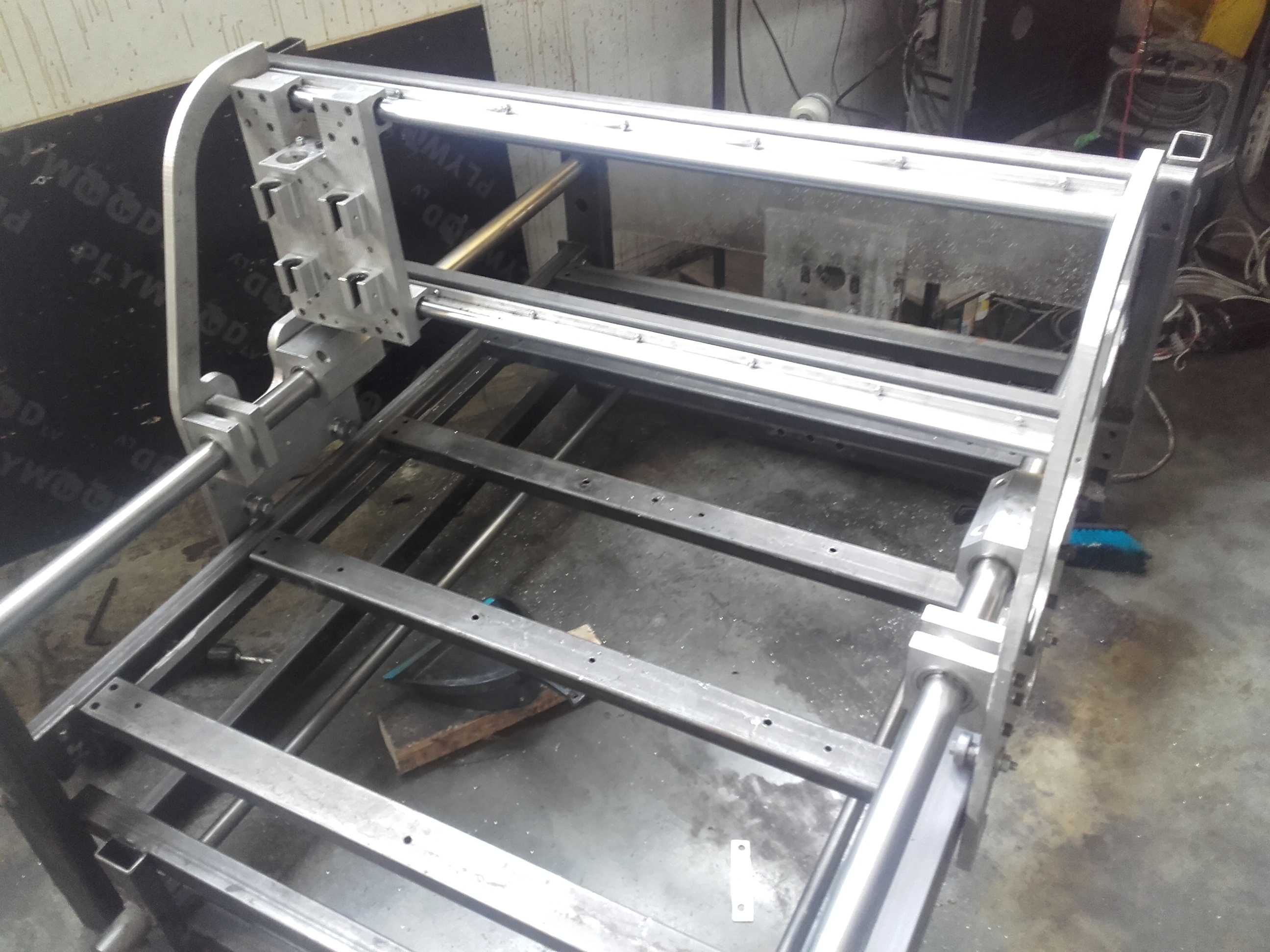

  Z轴进给组件集成在X向滑座的安装立板上,主轴夹座、步进电机、传动螺母沿垂向排布,主轴下端伸出后可以装夹不同直径的铣刀、刻刀,Z向行程设计兼顾了厚板材开槽深度与刀具换刀预留空间,刀头移动到上极限位置时,刀具尖端距离工作台面保留足够安全间隙,更换工件时不会刮蹭已加工表面。床身平台框架采用型钢焊接或者型材拼装的思路,四周横梁围出矩形承载区,台面铺板可以选用电木板、铝板或者多层胶合板,平台下方预留走线槽与驱动电机安装位,电气控制线、主轴电源线可以沿机架内腔规整布设,避免运动过程中管线拖拽干涉。

  设计阶段首先要确定的是有效加工幅面,台面长宽尺寸决定了可容纳的最大板材规格,横梁跨距需要略大于台面宽度,两侧Y向导轨的有效行程要覆盖台面全长,三个轴的行程叠加后才能保证刀位点抵达加工区域内任意坐标。机架外围没有设置全封闭防护罩,属于开放式作业结构,操作人员可以从正面、侧面近距离观察切削状态,上下大件板材时操作空间充足,适合频繁更换工件的小批量加工场景。墙板与支腿的折弯造型既提升了薄板零件的自身刚性,也省去了额外焊接加强筋的工序,各零部件之间通过螺栓连接组装,拆解后可以平板包装运输,现场按照定位孔位即可完成拼合,不需要大型吊装设备。

  传动部件的安装基准面在加工时需要统一铣削保证同轴度,左右两侧Y向导向轴的轴线平行度、横梁上X向光轴与Y轴的水平垂直度,都会直接影响最终加工件的轮廓精度,装配过程中可以借助百分表拉表校正,再锁紧轴支座顶丝。主轴工作时产生的径向切削力通过滑座传递到横梁,再经由两侧墙板传导至下部支腿和地面,整个传力路径短,框架没有薄弱的悬臂段,高速进给时机架共振幅度小。机架上还预留了限位开关、拖链、冷却管路的安装孔位,后续加装吸尘罩、切削液喷淋装置或者对刀仪时,不需要在主体结构上二次打孔改造,拓展适配性较强。
