三轴数控铣削机床钣金机架装配结构

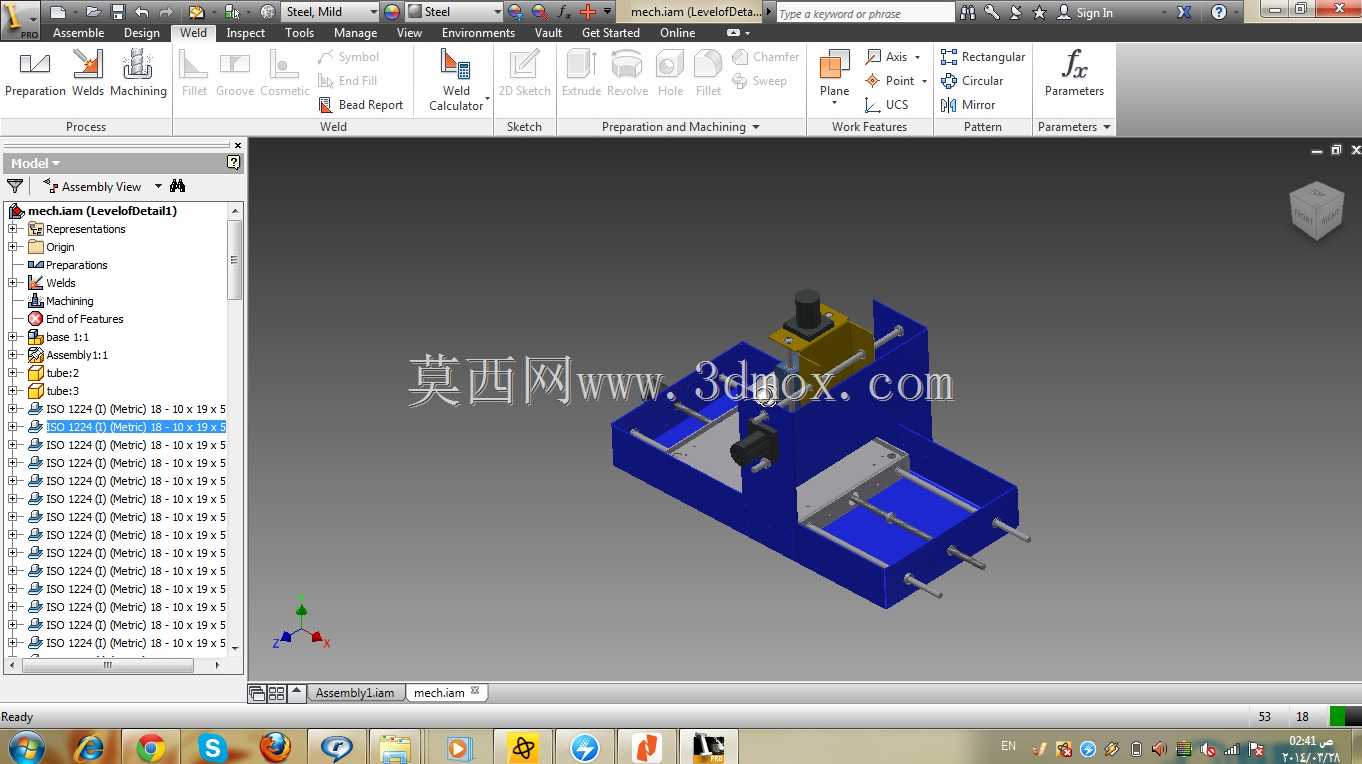

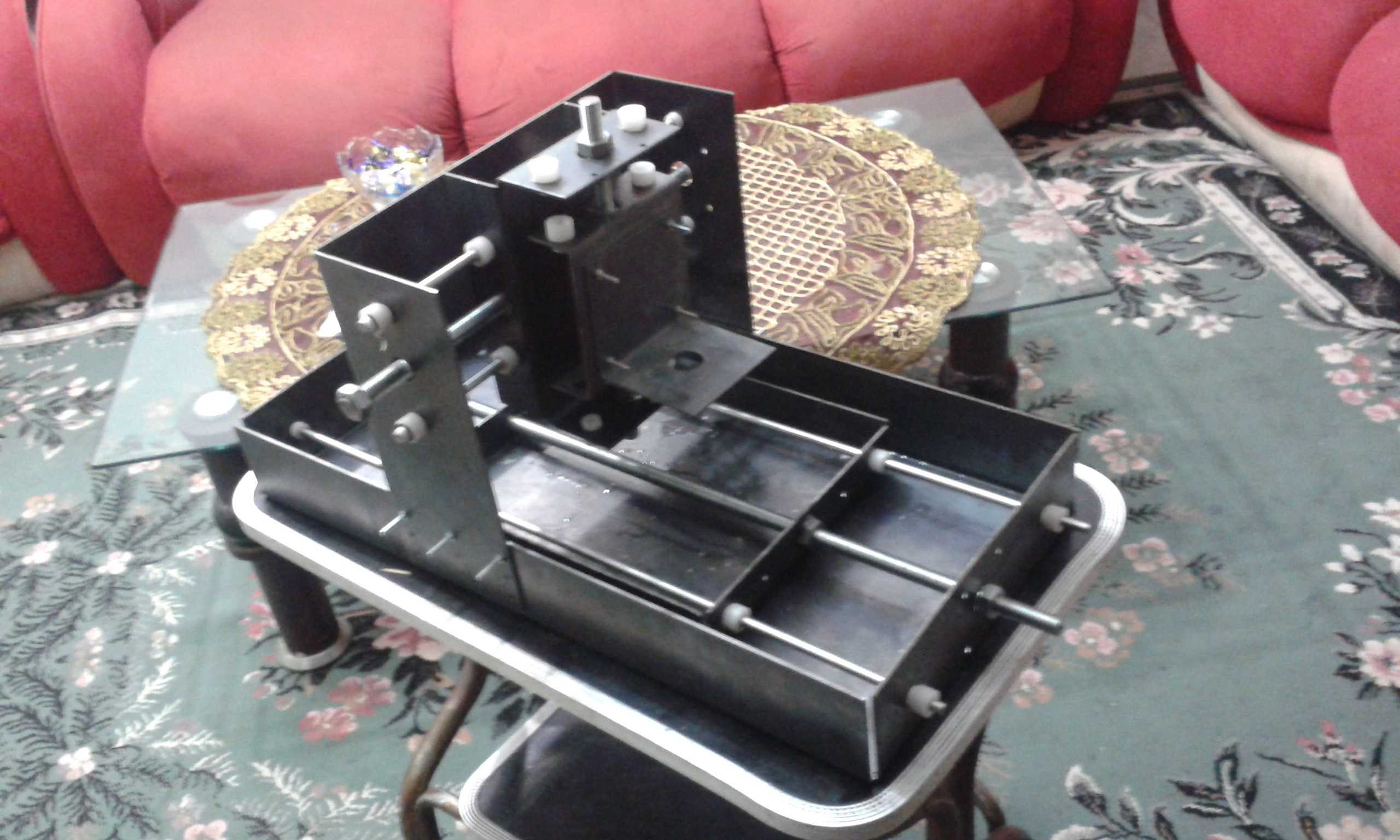

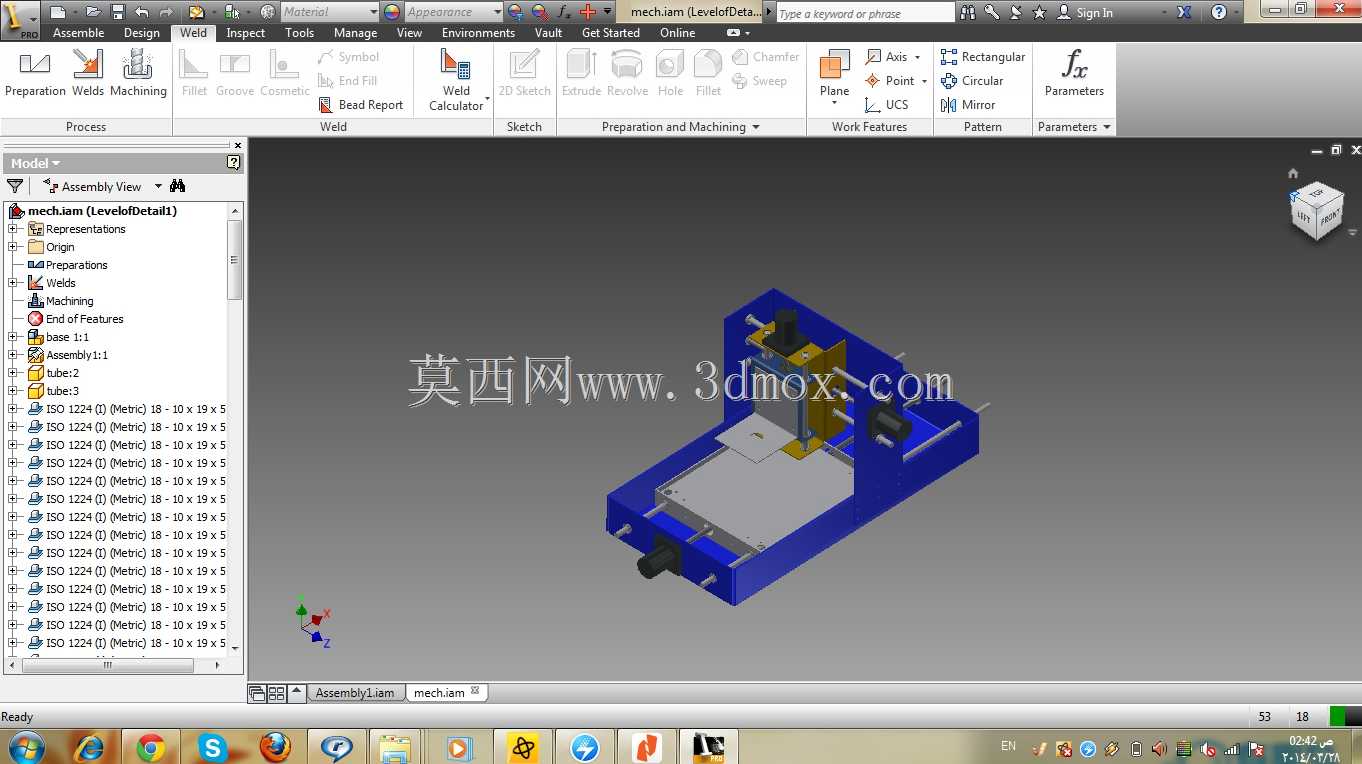

　　这套三维结构呈现的是小型三轴数控铣削设备处于整机装配阶段的钣金主体方案，建模过程中把床身底座、立式主轴安装架、工作台滑移组件、外围防护钣金以及各运动副的装配关系完整保留，没有做后期外观渲染修饰，能够直接看到内部支撑骨架与外覆钣金件的配合逻辑。从实际加工场景来看，这类小型三轴设备多用于教学实训、小批量五金零件加工、木工雕刻以及轻型有色金属铣削工序，设备占地边界控制在桌面级或小型工位范围内，底座采用蓝色钣金折弯焊接框架，底部预留调平脚垫安装位，四周留出电气走线槽与驱动电机安装空间，现场布置时不需要深挖地基，普通承重工作台即可承载，安装边界需要在设备左右两侧预留至少三百毫米的维护操作空间，正面留出工件装卸与对刀操作距离，背部留出电控箱散热与检修间隙。

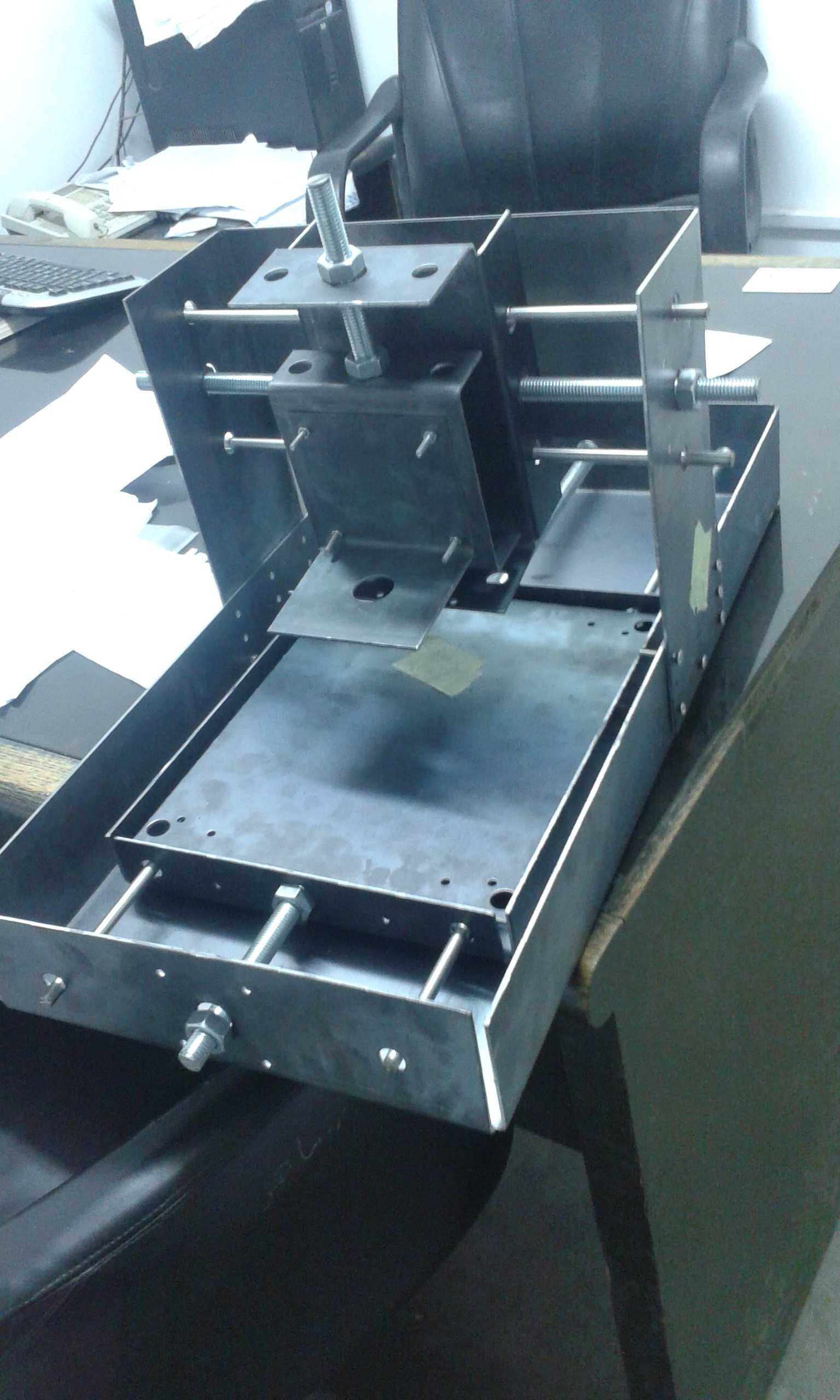

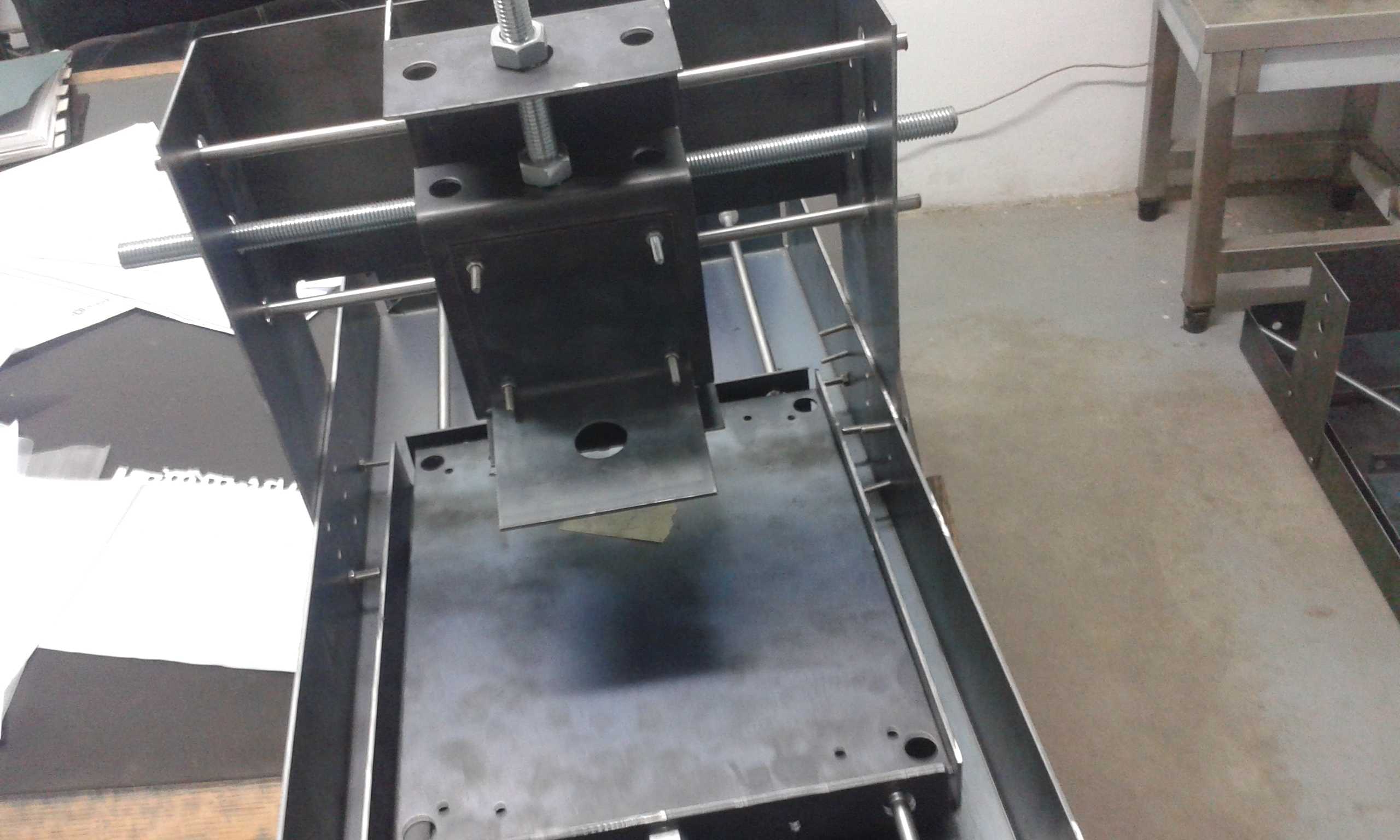

　　结构设计上，底座钣金并非单纯外罩，而是承担整机承重与形变抑制的核心骨架：折弯筋条沿X轴运动方向布置，底部横梁交叉补强，工作台滑移模组直接锁附在底座上平面的加工基准位，避免装配后出现平行度偏差。立式Z轴主轴架采用竖向钣金立柱配合内部加强衬板，主轴安装面预留多组调节腰孔，装配时可以先完成主轴与导轨的同轴度校正，再锁紧紧固件，降低钣金件焊接变形带来的装配误差。X、Y、Z三个方向的运动组件在模型中均按实际装配顺序排布：Y轴滑移台承载工件工装，沿底座纵向导轨往复运动；X轴横梁带动主轴架完成横向进给；Z轴滑枕实现主轴上下进刀，各轴的丝杠螺母座、导轨滑块安装位、限位开关触发块都在钣金骨架上预留了对应安装孔位，不需要后期二次打孔配作。

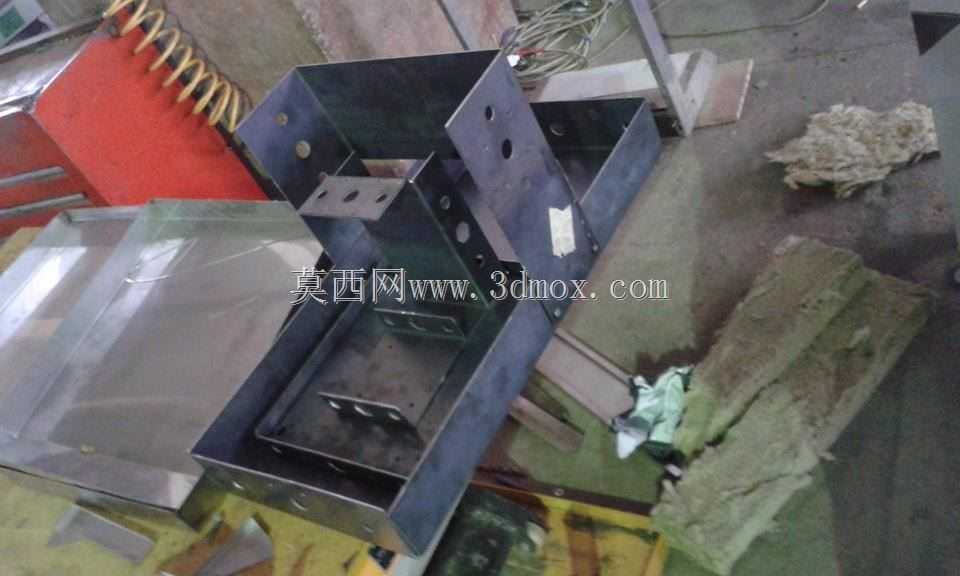

　　钣金件的拆分思路完全围绕加工与装配工艺展开：所有外覆护板均采用等厚板材折弯成型，折弯圆角统一，相邻护板之间采用螺钉连接而非满焊固定，既方便车间组装时逐件调校内部运动机构，也便于后期设备维护时快速拆除护板，检修导轨、丝杠与驱动部件。底座正面预留了操作按钮盒与急停开关的安装开孔，侧面护板开设散热通风口，对应电控元件的发热区域，背部护板做成可拆式盖板，打开后即可直接接触接线端子与驱动器。工作台面采用平整金属板结构，台面预留T型槽或工装夹具安装孔位，工件装夹时可以配合平口钳、吸盘或者专用工装完成固定，加工过程中钣金底座的刚性足以承受轻型铣削的切削振动，不会出现明显共振颤刀问题。

　　从装配校验的角度看，这个阶段的模型重点验证了几处工程痛点：一是钣金骨架焊接后各安装基准面的平面度是否满足导轨锁附要求，建模时提前预留了机加工余量基准面，焊后整体一次铣削即可保证形位公差；二是三轴运动行程范围内不存在钣金护板与主轴、工件、夹具的干涉，模型中模拟了主轴全行程上下、工作台全行程移动的极限位置，确认外围护板的内空边界完全避开运动包络；三是电气走线路径与机械运动区域完全分离，线槽沿钣金骨架的内侧空腔布置，不会被移动的拖链或滑台剐蹭。整机的外形尺寸紧凑，高度方向以主轴抬升到最高极限位置为边界，不会超出常规车间车间门洞与工位置物架的层高限制，吊装转运时底座预留的吊耳孔位可以直接穿装吊具，不需要额外制作吊装工装。

　　对于结构设计从业者而言，这套方案的参考价值在于没有把钣金护板当成单纯的外观装饰，而是从整机刚性、装配工艺、维护便利性三个维度同步拆分钣金件，每一块折弯件都同时承担防护、支撑或安装基准的作用，没有多余的冗余结构。实际投产时，只需要在现有模型基础上补充钣金件的展开图、焊接工装定位基准以及各标准件的选型参数，即可直接转入生产下料环节，实训场景下还可以基于这套装配模型拆解出各轴的传动装配实训任务，帮助操作者理解小型数控铣设备从骨架搭建到精度调校的完整流程。
