Nema34大扭矩步进电机带联轴器结构

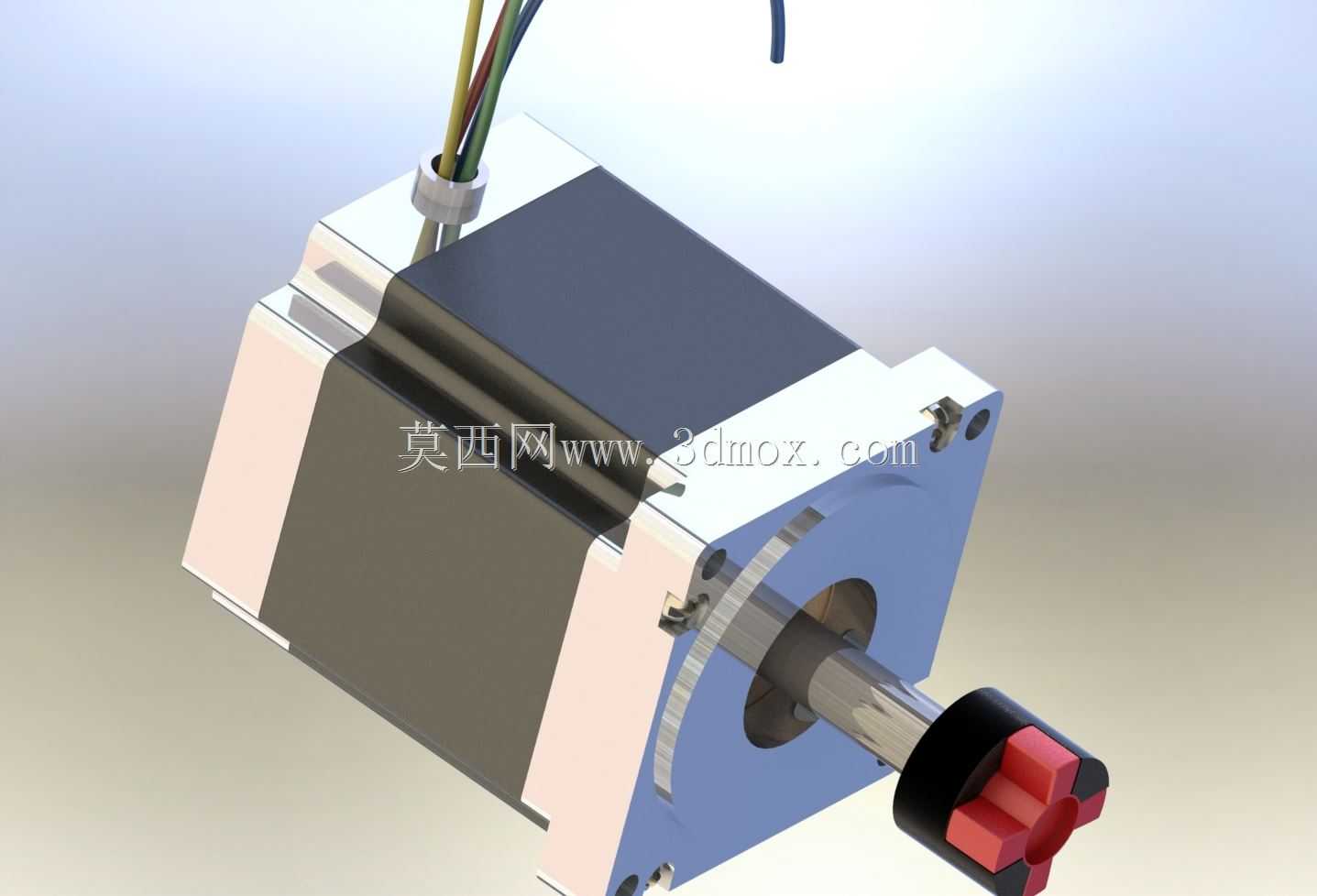

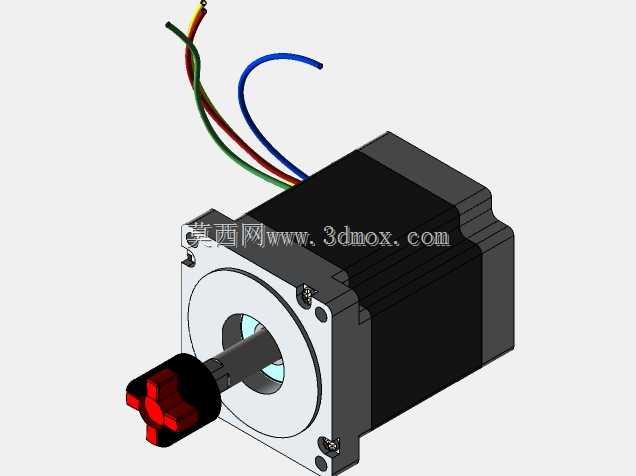

　　该模型呈现的是一台Nema34规格大扭矩步进电机的完整装配结构，输出轴端预装了梅花形弹性联轴器，出线端保留了多相动力线缆的走线形态，在数控改造、小型自动化工作站、点位输送机构里，这类电机是非常常见的直驱执行部件。

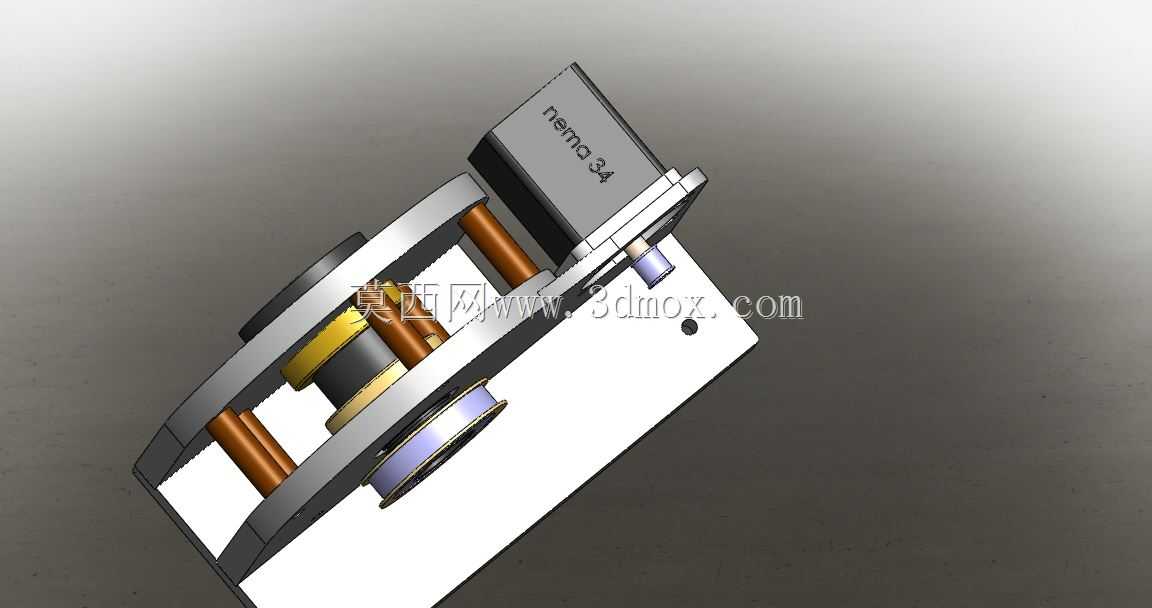

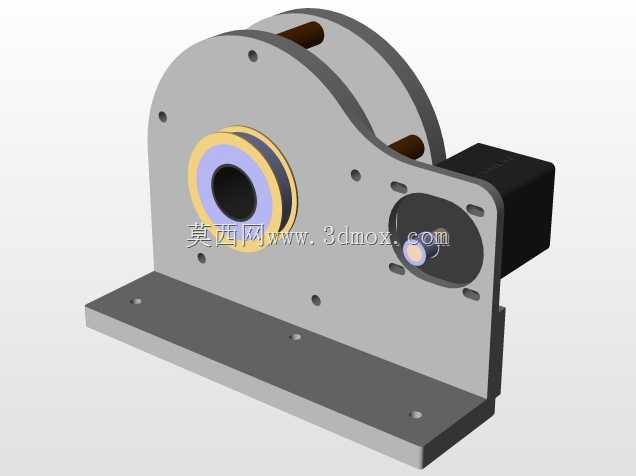

　　从实际设备布局的角度看，Nema34法兰属于86系列步进电机的安装标准，前端方形安装法兰的四边预留了沉头安装孔，安装时可以直接从电机前端穿入内六角螺钉，把电机固定在设备的安装立板或者减速箱输入端面上，不需要额外在电机尾部预留拧螺丝的操作空间，这一点在紧凑机架里非常实用。电机主体的方形定子外壳边长是标准86mm，轴向长度对应878Oz-in扭矩等级，选型时要在机架里预留出外壳的避让空间，外壳四周和相邻的钣金、走线槽之间至少留出3~5mm的间隙，避免运行振动产生磕碰，也方便后期维护时拆卸固定螺钉。

　　输出轴端搭配的梅花联轴器是这个装配里很关键的传动衔接件，联轴器一端抱紧电机的光轴输出端，另一端用来连接滚珠丝杠、同步带轮轴或者旋转工装的输入轴。梅花联轴器中间的弹性梅花垫可以补偿两根轴之间少量的径向偏移、角向偏差，在普通数控进给、短距离输送的工况下，不需要把电机轴和负载轴的同轴度调校到零偏差，就能平稳传递扭矩，同时还能吸收步进电机启停时的小幅冲击，降低传动噪音。建模时联轴器的抱紧开槽、锁紧螺钉位、红色弹性垫的轮廓都做了还原，装配时可以直接参考这个结构确认轴伸长度：电机轴插入联轴器的深度要覆盖抱紧段，不能让轴端顶死联轴器中间的弹性垫，同时负载侧轴的插入深度也要留够，避免高速启停时出现轴打滑窜动。

　　电机尾部引出的多根不同色标线缆对应步进电机的两相绕组，实际布线时这些线缆要顺着设备机架的走线槽布置，远离急停回路、伺服动力线的强干扰区域，线缆弯曲半径不能过小，避免根部线芯被反复弯折断裂。在数控机床的进给轴改造场景里，这类电机常用来驱动X/Y/Z轴的滚珠丝杠，靠步进驱动器发送脉冲信号完成精准的角位移控制，不需要额外加装位置反馈编码器就能实现开环点位定位，成本远低于伺服方案，适合载荷稳定、速度不高的木工雕刻、小型数控铣、点胶设备工位。在自动送料机构里，它也可以直接驱动同步带轮，带动工装托盘做定距输送，大保持扭矩的特性可以在设备断电时锁住轴位，避免托盘受重力滑移。

　　建模过程中把电机的定子外壳分层、前端盖的轴承位轮廓、输出轴的轴肩、联轴器的分体抱紧结构都做了独立拆分，结构工程师在做整机布局时，可以直接调取这个装配体，先在布局阶段确认电机安装法兰和设备立板的孔位对位，再核对输出轴和丝杠轴的同轴度空间，提前排查联轴器外径和周边护罩是否存在干涉，也能根据电机的轴向长度，预留出尾部线缆的折弯走线空间，不用在选型阶段反复对照二维样本手册核对安装尺寸，大幅减少整机设计阶段的尺寸校验工作量。
