手机外壳注塑成型模具结构设计

　　这套三维结构围绕消费电子手持终端的外壳量产成型工序展开，核心是完成手机后盖类薄壁塑件的注塑模腔与配套工装的结构表达。从实际产线落地的角度看，这类模具直接对接3C电子组装车间的注塑工段，上游承接改性ABS、PC+玻纤等常用外壳原料的熔融注射工序，下游输出成型后无需大量二次修形的手机外壳坯件，坯件后续直接进入喷涂、丝印、装配流水线，是手机量产环节里决定外壳外观精度与装配贴合度的核心工艺装备。

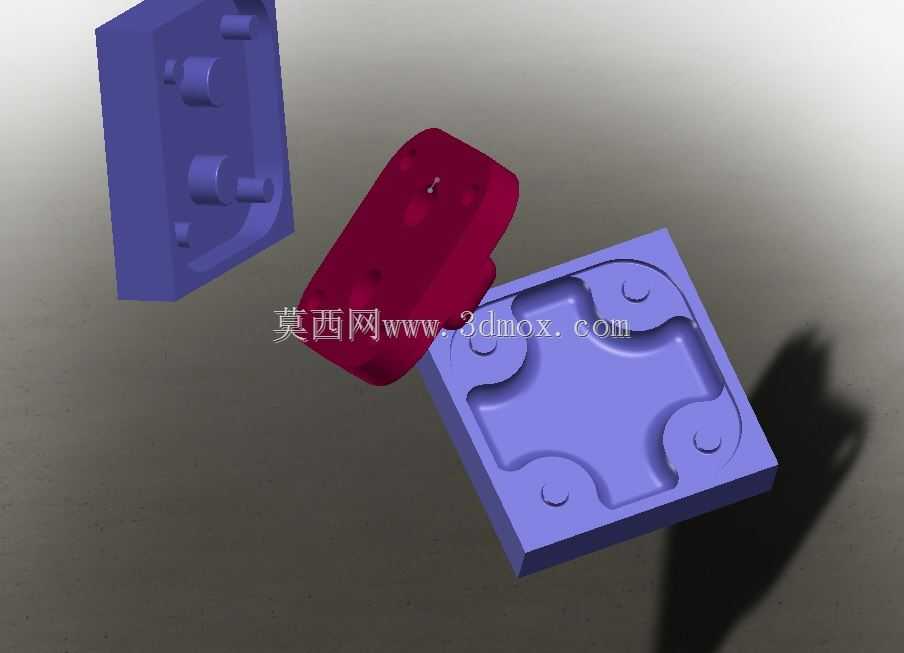

　　结构拆分后可以看到三个核心功能部件：下方紫色方形构件是模具的定模型腔镶块，型腔轮廓完全复刻手机后盖的外曲面，四周分布的四个圆形定位柱对应外壳内侧的装配卡扣柱位，型腔边缘做了连续的圆角过渡，既避免注塑充模时原料在尖角处产生应力集中导致塑件开裂，也能让脱模过程中塑件表面不会被模腔棱角刮花；左侧紫色立置构件是动模侧的型芯镶块，凸起的柱位、卡槽结构对应手机外壳内侧的螺丝柱、电池仓限位筋、侧边按键避让槽，合模后型芯与型腔之间的间隙恰好等于手机外壳的均匀壁厚，一般控制在0.8mm到1.2mm之间，这个壁厚区间既能保证外壳的结构抗摔强度，也不会因为壁厚过大导致注塑冷却时出现缩痕、翘曲变形；中间红色构件是模具配套的侧向抽芯滑块，因为手机外壳侧边存在充电接口、音量按键的侧向内凹结构，无法通过上下直接开模完成脱模，这个滑块在开模过程中会先沿侧向导轨滑出，先脱离塑件侧边的倒扣结构，之后顶出机构再将成型好的外壳从型芯上平稳顶出，避免强制脱模拉伤塑件侧边的外观面。

　　设计思路上首先优先保证量产的成型稳定性：型腔的分型面选在手机外壳四周的最大轮廓边线处，合模时分型面完全贴合，不会出现注塑飞边，减少后续人工剪浇口、修毛边的工时；所有柱位、筋条的根部都做了斜度拔模处理，动模侧拔模斜度取1度到1.5度，定模侧取0.5度到1度，保证开模时塑件会随动模侧移动，不会粘在定模型腔内。冷却水路的排布沿着型腔的曲面轮廓等距布置，水路距离模腔表面保持12mm到15mm的均匀间距，让整个模腔各个区域的冷却速度一致，避免薄壁外壳因为冷却不均出现翘曲变形，保证量产出来的每一件外壳的平面度都控制在0.1mm以内，和手机中框装配时四周缝隙均匀。

　　安装边界方面，整套模架采用标准龙记模架规格，方形型腔镶块的外形尺寸适配2535标准模架，整体厚度适配160吨到200吨的卧式注塑机的开模行程，注塑机的拉杆间距、最大模厚、顶出行程参数都和这套模具完全匹配；模具上下固定板的安装孔位按照注塑机工作台的T型槽间距排布，上机后可以快速完成锁模固定；侧向抽芯滑块的导轨行程预留了足够的安全余量，抽芯完成后滑块端面和塑件侧边倒扣的距离不小于5mm，完全避免合模、开模过程中出现运动干涉。浇口采用侧边潜伏式浇口设计，注塑完成后浇口自动和塑件分离，不需要人工修剪，浇口痕迹隐藏在外壳内侧的非外观面，不会影响手机后盖的外观质感。整套结构还预留了排气槽，在型腔最后充满料的分型面位置开出0.02mm深的排气槽，把模腔内的空气在注射过程中顺利排出，避免塑件表面出现烧焦、缺料、气泡等成型缺陷，完全适配消费电子行业大批量连续生产的工况需求。
