Pulsar180发电机内侧端盖结构

　　该结构对应小型内燃动力发电机组中发电机靠近动力输入侧的半体端盖与转子配合区域，常见于摩托车、便携应急电源、小型工程移动设备以及车载辅助供电单元。此类部件并不单独承担发电功能，而是在整机中承担转子径向约束、轴承定位、内部流道组织、装配对中以及外部防护等关键作用，其结构合理性直接影响发电机运行时的振动水平、轴承寿命和维护拆装效率。

　　从实际使用场景看，Pulsar180这类小型发电机通常工作在转速较高、空间紧凑、散热条件有限的环境中。内侧半部分位于发电机与动力端相邻的位置，需要兼顾轴系穿入、转子支撑和内部气流导向。模型中可见环形壳体形成主要承载轮廓，外圈设置连续止口和台阶面，用于与发电机外壳或定子组件进行同轴配合；中心区域布置轴孔及轴承安装位，使转子轴在旋转过程中保持稳定回转中心。端盖内侧并非简单平板，而是通过环形壁、加强过渡区和局部凸台形成刚度分布，既控制薄壁件重量，又避免高速运转时发生共振或局部变形。

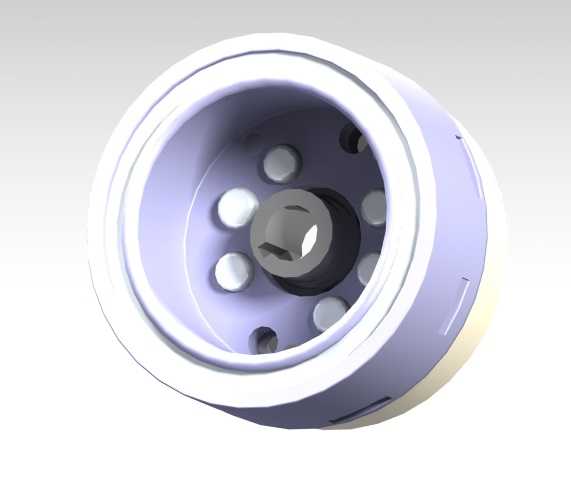

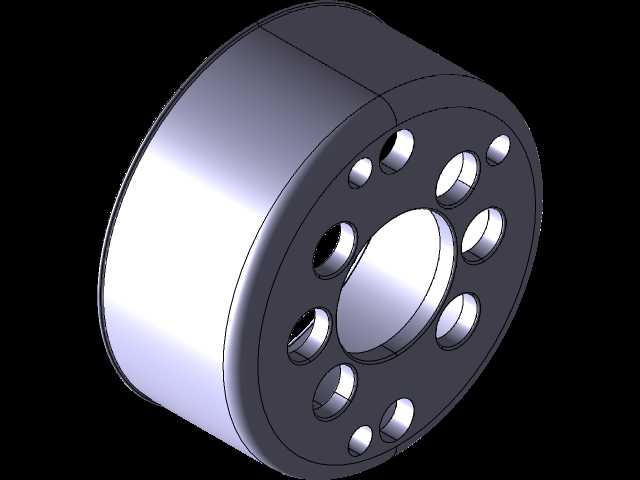

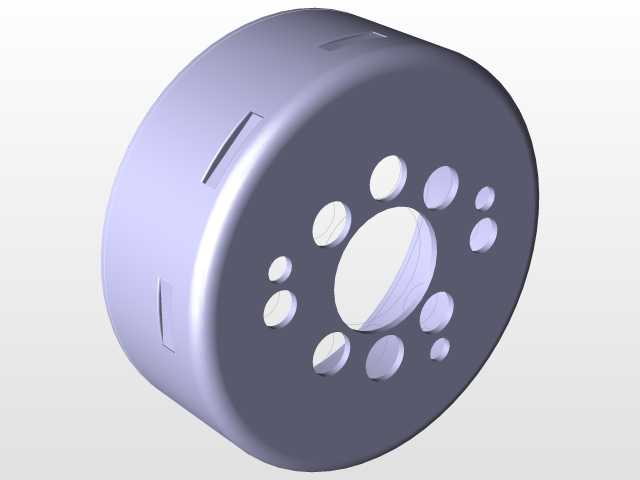

　　结构设计上，内端面分布多组圆形凸台与开孔区域。靠近中心的圆形凸起可作为紧固件安装座或内部限位面，用于连接转子附近的压板、轴承保持件或辅助支撑结构；周向开孔则服务于装配、减重与通风需求。小型发电机在连续运行时会产生铜损、铁损和轴承摩擦热，若内侧区域完全封闭，热空气容易在转子与端盖之间滞留。模型中的开孔与环形腔体共同构成气流通道，使转子旋转时带动空气沿径向和周向流动，将热量向壳体外部传递。开孔位置没有布置在主要承载环带上，而是避开止口配合面和轴承座周边，保证刚度路径连续。

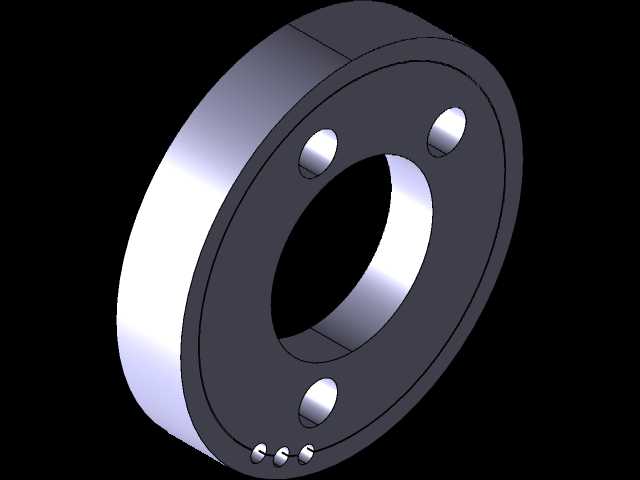

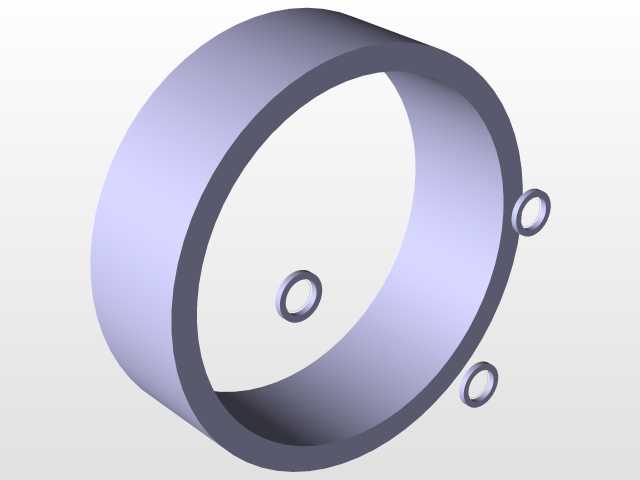

　　外形边界方面，该零件整体呈圆盘状筒形结构，外侧具有多层同轴圆柱面，最外层环面用于与相邻壳体定位，内层台阶用于容纳转子端部或轴承组件。中心孔为轴系通过区域，孔周材料明显加厚，形成轴承座式承载区；这一区域承受转子重量、皮带或联轴传动带来的径向力以及高速旋转产生的微小不平衡力，因此壁厚与过渡圆角需要重点控制。模型中中心孔周围的深色区域体现了装配配合关系，周边圆形元件沿圆周分布，反映出紧固件或磁钢、垫块等内部零件的安装位置。对于结构工程师而言，建模时不能只绘制外观曲面，必须把配合直径、止口深度、孔位节圆、轴承座同轴度和端面跳动关系一并表达清楚。

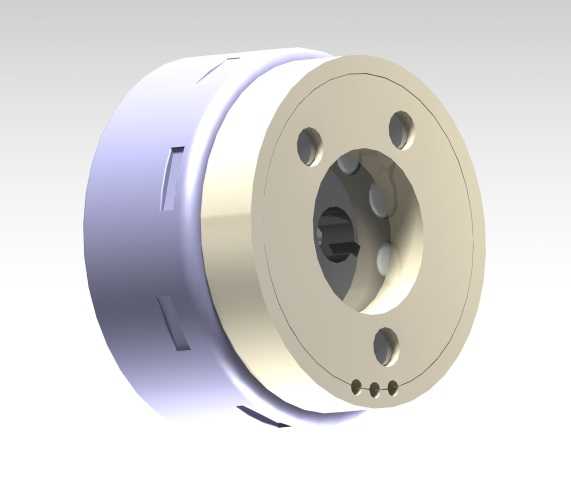

　　安装逻辑上，该内侧半体通常先与轴承、转子轴或定子壳体形成子装配，再与外侧壳体合装。外圈止口承担粗定位，紧固件完成轴向压紧；若止口间隙过大，转子与定子之间可能出现偏心，导致气隙不均、发电效率下降并产生电磁噪声；若过盈量过大，则会造成装配困难，甚至在铝合金薄壁端盖上产生微裂纹。因此设计时需要根据材料热膨胀、加工公差和工作温度选取合理配合。中心轴承位还要考虑轴承外圈轴向限位、润滑脂留存以及维修拆卸空间，避免端盖成型后轴承无法压装或拆除。

　　从建模思路看，该零件适合采用回转基体加周向特征的方式构建：先以多层旋转轮廓建立环形主体，确定外径、内环槽、止口长度和轴承座壁厚；再在端面上建立周向阵列孔与凸台，保证各安装点相对中心轴的节圆一致；最后对受力较大的孔边、轴承座根部和壳体过渡区添加圆角与拔模特征。对于需要投入加工或模具制造的场景，还应核查壁厚突变、加强筋走向、孔边距以及紧固件工具空间，避免三维外观完整而实际无法装配。

　　该结构的工程价值在于把转子支撑、壳体连接、通风减重和维护拆装集中在一个紧凑端盖部件中。它适用于小型高速发电机的结构设计参考，也可用于同类回转端盖、轴承座壳体、动力设备内侧护板的方案比对。
