工业厂区综合管线与生产装置布局

　　这套三维场景围绕连续化生产厂区的装置区展开，把工艺主管廊、单元设备、操作通道、支撑框架和管线走向整合在同一套空间体系里，适合在方案评审、碰撞检查、安装交底和运维改造阶段使用。现场布置没有把设备简单平铺，而是按照物料输送、检修通行和管道层级共同确定边界：底层保留人员巡检与叉车转运的净空，中层布置水平工艺管和阀组，高层集中走大口径总管，使竖向空间被充分利用，同时避免管线横穿主要操作面。

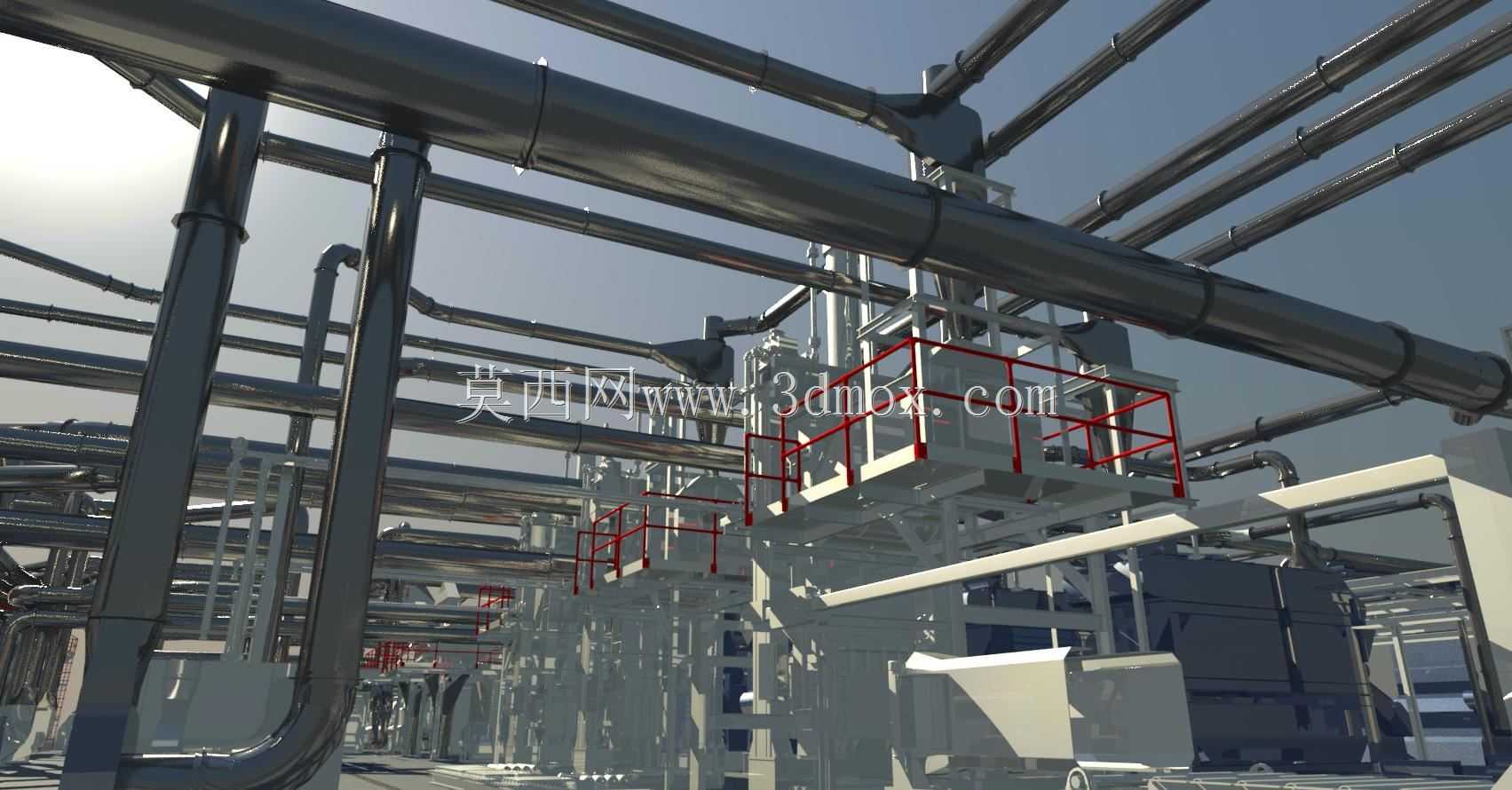

　　管廊部分采用多层支架结构，立柱与横梁形成稳定的承载骨架，横向跨距结合管道重量、热位移和支撑点间距设置。大直径管道沿主通道方向敷设，减少不必要的弯头；支管从总管侧方或下方接出，逐级分配到各工艺单元。管道在转弯、变径和靠近设备接口处预留法兰与检修位置，弯头曲率、直管段和支吊架位置相互协调，避免后期安装时出现焊缝贴近支架、阀门无法操作或保温层空间不足的问题。

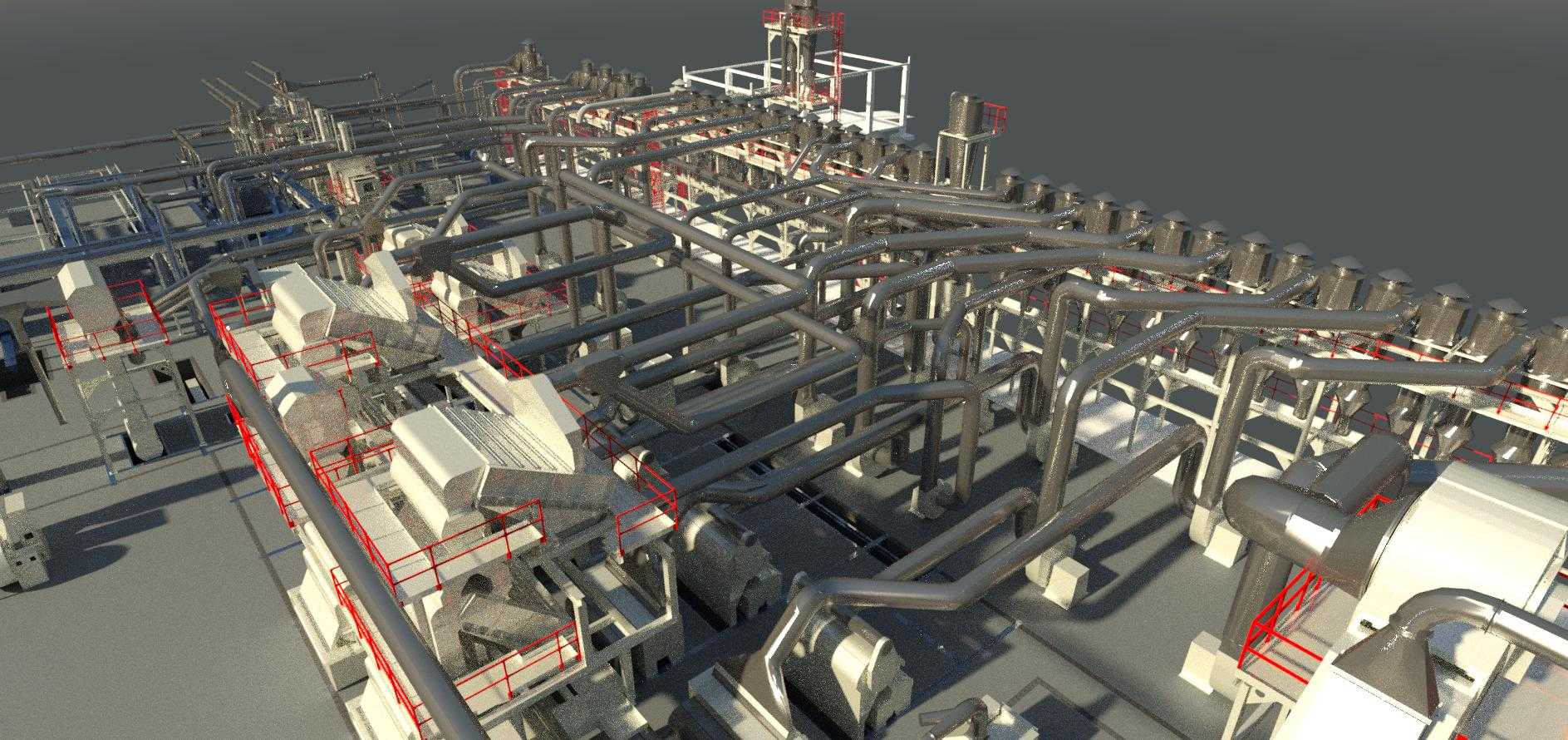

　　装置区内的设备排布遵循工艺流程顺序，泵类、罐体、框架设备和高位组件之间通过短管连接，管线尽量顺着设备轴线引出，减少强行对位。动设备周围留出抽芯、拆装联轴器和搬运电机的空间；静设备附近设置平台、爬梯和护栏位置，使操作人员能够到达阀门、仪表和检修口。模型中不同高度的平台并非孤立构件，而是与管廊、设备基础和地面通道衔接，平台梁下净空、栏杆高度以及踏步方向都按现场通行逻辑处理。

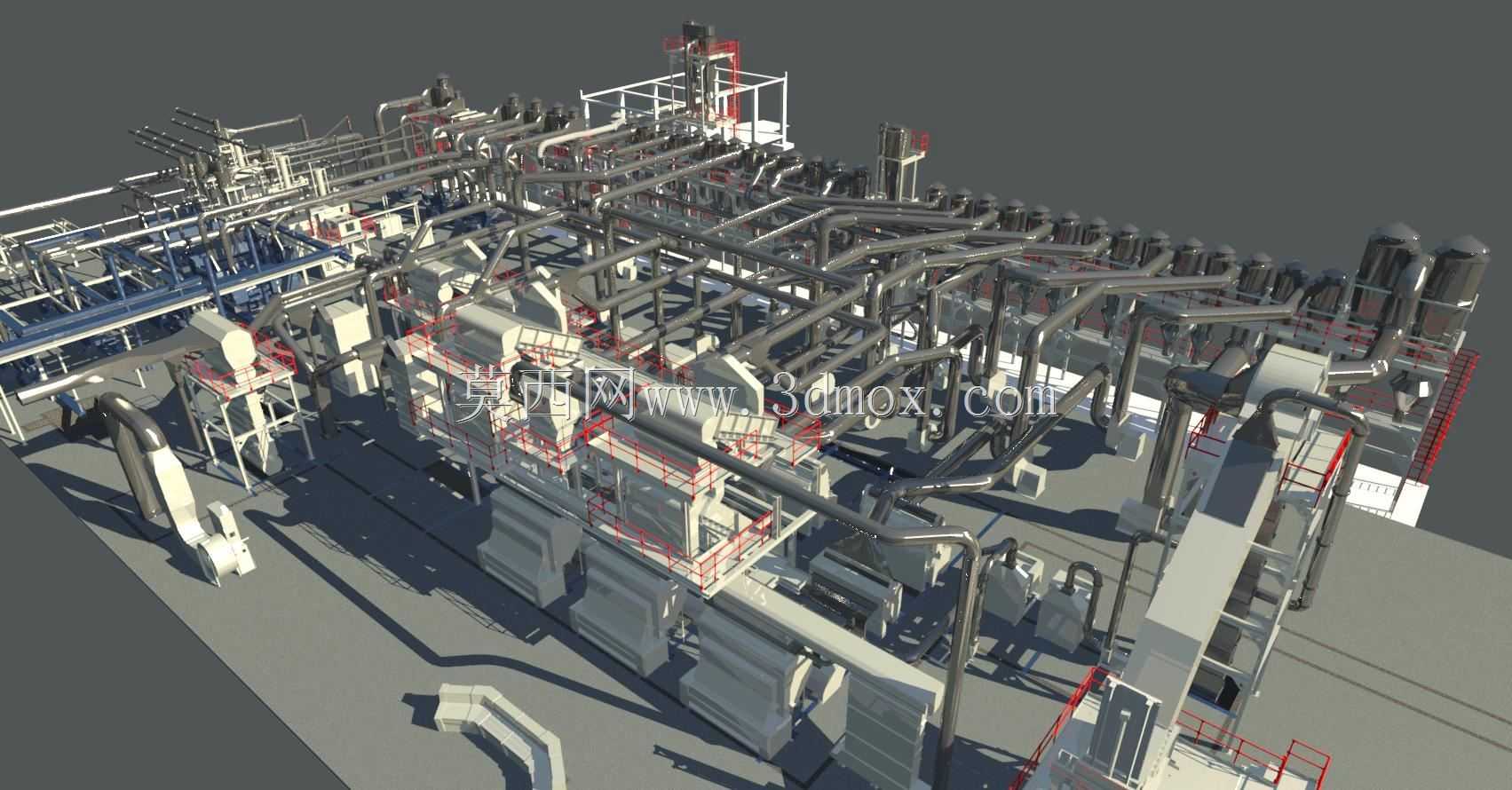

　　从安装边界看，厂区地面被划分为设备基础区、管廊投影区、物流通道和检修堆场。设备基础轮廓与底座螺栓位置在建模时保持对应，管道最低点与地面之间保留排水和清扫空间；靠近通道一侧的阀杆、手轮和仪表元件不侵入通行宽度。上层管道与框架横梁、电缆桥架、照明支架之间保持合理间距，便于保温施工和后期维护。多根管道并行时，按介质属性、温度等级和检修频率分层排列，热管道与敏感构件之间留出膨胀余量，避免运行位移造成干涉。

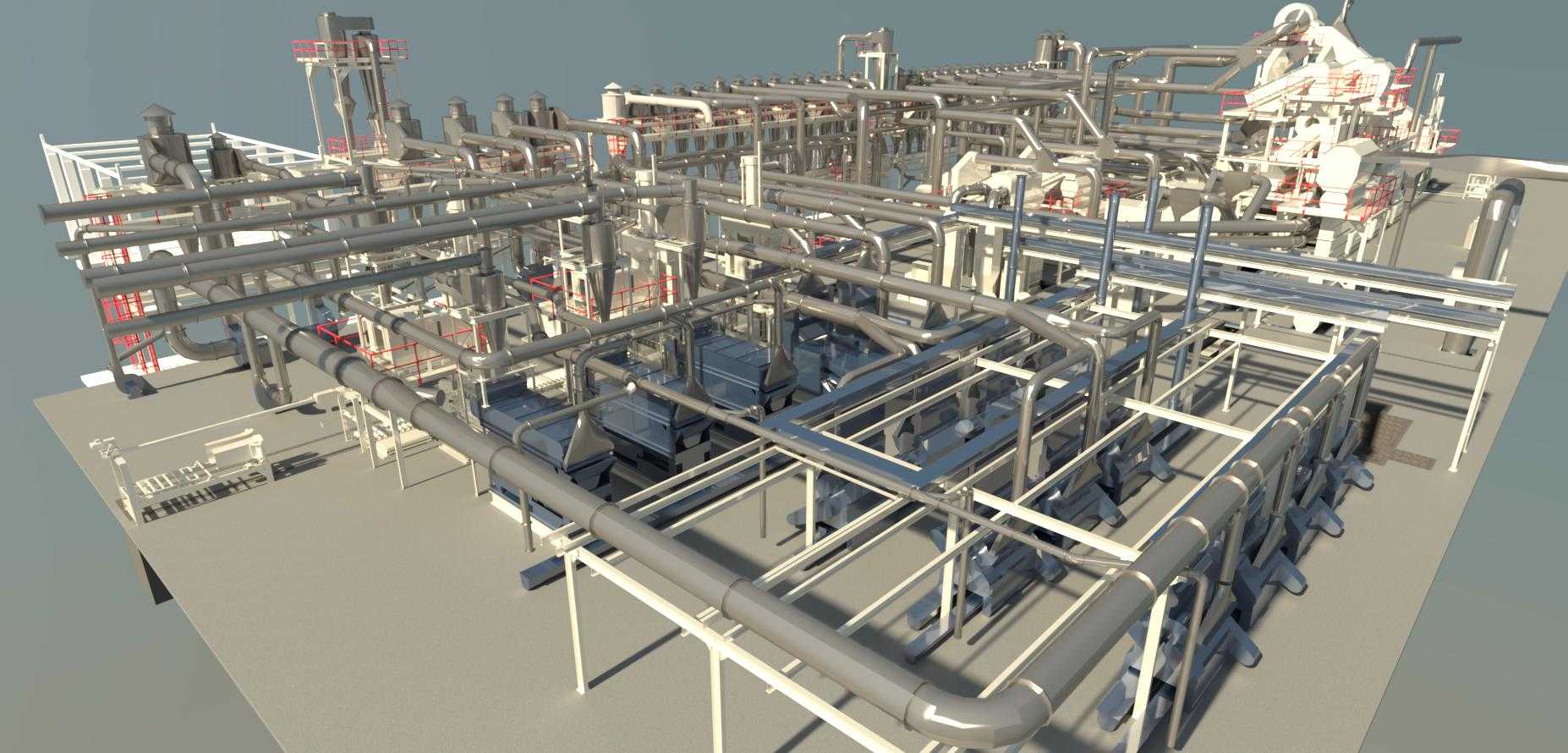

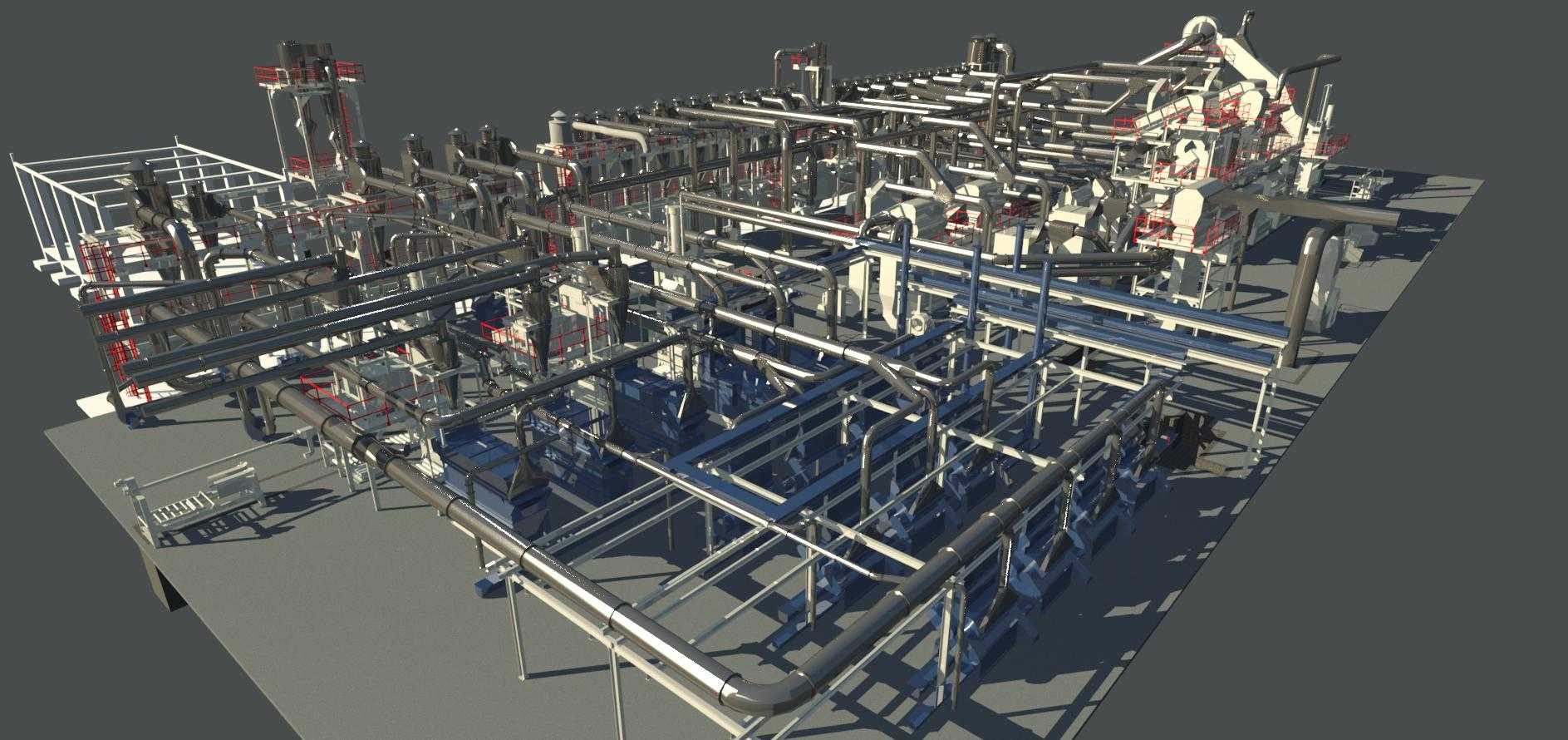

　　设计思路上，场景重点不在单一零件的精细外观，而在于把工厂级布局关系表达清楚。管线从原料进入、单元处理到成品输出形成连续路径，设备位置决定管道长度，管道走向又反过来影响支架跨度和平台开口。通过三维方式可以直接看到水平管与斜撑、设备管口与桥架、平台立柱与阀门操作区之间的空间关系，提前发现二维图纸中容易遗漏的碰撞。对于大型厂房，这种表达方式还能帮助施工人员理解吊装顺序：先就位主体设备和主框架，再安装主管廊，最后完成支管、阀组和附件连接。

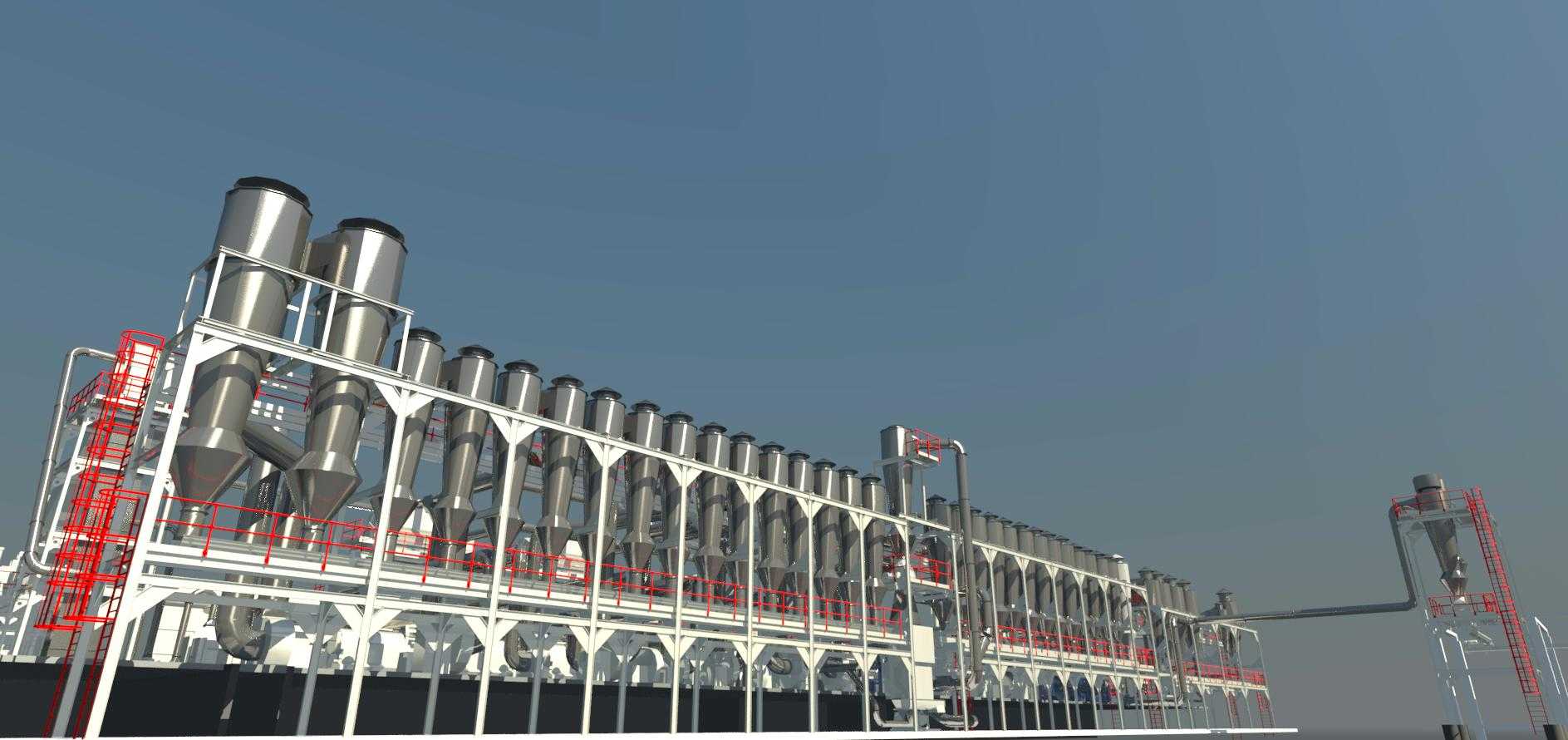

　　场景中的支撑结构兼顾承载与施工便利。立柱底部落在基础或地坪承载区，横梁标高随管道层级变化，斜撑避开管道集中区；需要频繁拆卸的管段附近采用可拆卸支架，固定管段则使用刚性支撑控制位移。管道穿越平台和框架边缘时，开孔边界与补强范围在模型中明确表达，防止现场切割后削弱结构。高位设备与细长管道组成的区域还考虑了整体稳定性，框架拉结、管道导向和设备支撑共同限制运行振动。

　　在实际工程应用中，这类模型可用于工艺、结构、安装和运维多方协同。工艺人员核对流向与设备衔接，结构人员检查支架和基础承载，安装人员判断吊装半径与拼装顺序，运维人员评估巡检路线和阀门可达性。画面中密集但有序的管线网络，体现的是工厂设计从单点设备走向系统集成的特点：每一根管道的标高、每一层平台的边界、每一处设备间距，都需要在投产前通过三维空间反复校核，才能减少现场返工并提升后期运行维护效率。
