手动螺旋式夹紧工装台结构设计

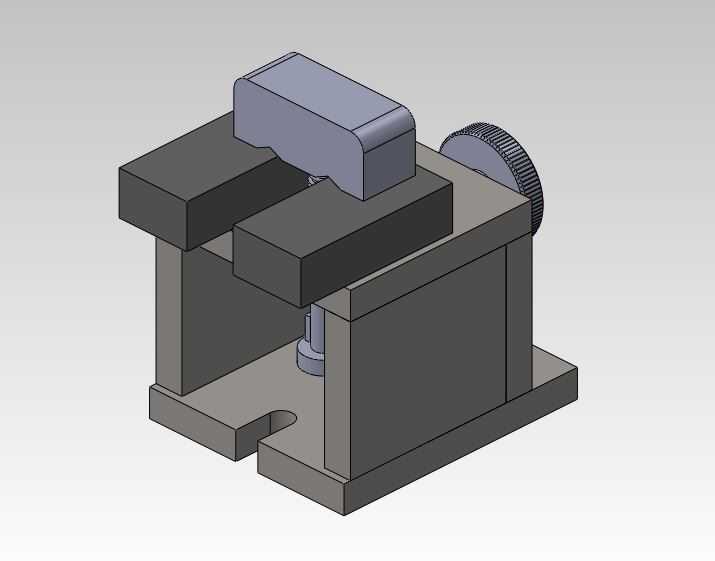

　　这套手动螺旋夹紧机构在中小批量机加工工位、钳工装配台、检测打表工位以及非标自动化线的人工上料段都十分常见，核心作用是把待加工或待装配的工件牢牢约束在基准面上，避免铣削振动、钻孔轴向力、装配敲击力让工件出现位移、翘边甚至飞出的风险。从结构布局来看，整套装置以底部带安装槽的铸铁式基座作为承载主体，基座底面开出的横向通槽并非随意设计：现场安装时可直接穿过T型螺栓对接机床工作台T型槽，也能在钳工台上用压板压牢，槽的长度方向预留了足够调整余量，工装整体在台面上的固定位置可随工件批次切换小幅平移，不用重新在工作台上打孔攻丝，适配多品种小批量的柔性生产需求。

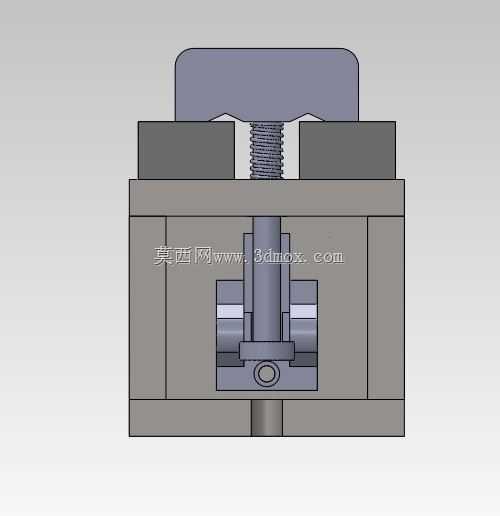

　　夹具体的立壁和固定钳口做成一体化箱型结构，这种设计优先保证刚性：箱型内腔的加强筋走向顺着夹紧力的传递路径布置，当活动压头施加数百牛甚至上千牛的顶紧力时，立壁不会出现外张变形，固定钳口的夹持面垂直度可以长期保持，不用频繁打表校正。侧面伸出的滚花手轮和内部丝杆组成螺旋进给副，滚花纹理是为了人工转动时增加摩擦力，带轻微油污的手套操作也不会打滑；丝杆采用梯形螺纹而非普通三角螺纹，一方面梯形螺纹的牙根强度更高，反复承受夹紧冲击载荷不易滑牙，另一方面螺旋副具备自锁特性，操作人员松手之后夹紧力不会自行消退，加工过程中即便持续受振动，压头也不会松退。

　　活动压块和固定钳口的夹持面都做了加宽处理，和工件接触的区域没有做尖锐棱边，而是留出小的倒角：加宽接触面可以把夹紧力分散到更大的工件面积上，针对薄壁铝件、塑料壳体这类容易夹伤的工件，不会因为局部压强过大压出凹痕；倒角则是为了工件吊装放料时起到导向作用，工人把工件往钳口内推送时，哪怕位置有几毫米偏差，也能顺着倒角滑入夹持区间，不用反复对位。压块和丝杆的连接位置做成浮动铰接结构，而非刚性锁死——这个细节的实际用处是，当工件被夹持面存在少量平行度误差、或者毛坯面有轻微凹凸时，压块可以小角度自适应偏转，让整个夹持面完全贴紧工件表面，不会出现只有棱边接触、夹紧力集中在一点的情况，既避免夹伤工件，也让夹紧摩擦力成倍提升。

　　从安装边界尺寸来看，基座的底面轮廓长宽控制在常规台虎钳的安装适配区间内，整体高度低于普通铣床的刀具安全换刀高度，手轮旋转时的最大外伸半径不会和机床护罩、工位旁的料架发生干涉；钳口的最大开口量覆盖了常见通讯结构件、小型五金冲压件、3C产品壳体的夹持尺寸范围，不用更换钳口就能适配绝大多数同批次工件。日常使用中，这套夹紧机构不需要外接气源、液压站或者伺服动力，完全靠人工操作，在没有压缩空气管网的维修车间、户外临时加工点、教学实训工位都能直接投入使用，维护时只需要定期给丝杆螺纹和转动配合面加注润滑脂，清理夹持面残留的切屑和冷却液，就能长期保持夹紧精度。和气动夹具相比，它的夹紧力可以通过手轮的转动扭矩人工微调：精加工薄件时只需要施加轻微预紧力，粗加工重切削时可以加大手轮力矩获得足够夹持力，操作人员可以根据工序特性灵活把控，不会出现气动夹具压力固定、薄件易夹变形的问题。整套结构没有复杂的异形零件，所有组成部件都可以通过常规铣、车、钻工序加工完成，备件替换成本极低，非常适合作为生产工位的通用夹紧工装使用。
