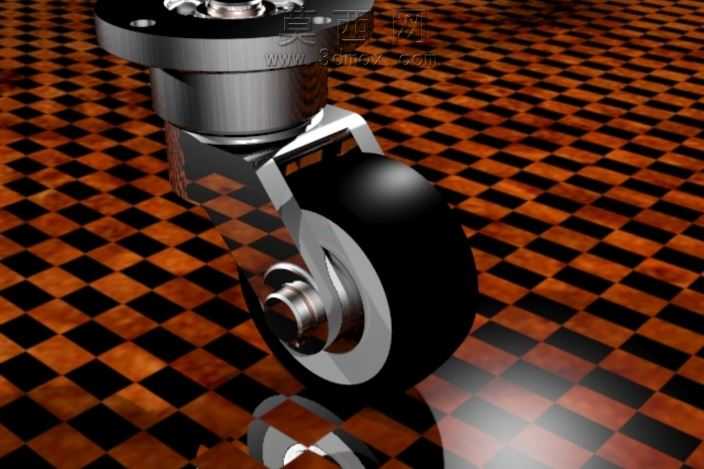

工业万向脚轮带支架装配结构设计

本作品为工业万向脚轮的完整装配三维模型，建模过程遵循机械装配设计的规范逻辑，首先从核心功能部件入手搭建整体结构：先完成顶部安装基座的建模，该基座为带安装孔的金属法兰结构，建模时严格控制安装孔的位置度与端面平面度，确保后续与设备主体安装时的配合精度，基座部分采用金属切削加工的特征建模思路，还原了车削、铣削加工形成的倒角、退刀槽等工艺细节。之后完成转向支架的建模，支架为弯折成型的金属支撑结构，建模时还原了板材弯折的圆角过渡、轴孔的同轴度要求，支架与顶部基座之间预留了转动配合的间隙，还原万向转动的结构基础，确保支架可绕基座轴线360度水平转动，实现万向转向的功能。接下来完成滚轮主体的建模，滚轮外层为软质耐磨包胶结构，内层为硬质轮毂支撑，建模时区分了内外层的材质分界，轮毂中心设置了轴承安装位与轮轴配合孔，轮轴采用阶梯轴结构建模，还原了轴肩定位、卡簧安装槽等细节，确保滚轮可绕轮轴顺畅转动。模型完成所有零件建模后，按照实际装配流程添加配合约束，包括基座与支架的转动配合、支架与轮轴的过盈配合、轮轴与滚轮轴承的转动配合，完整还原脚轮的装配关系与运动逻辑。渲染阶段采用棋盘格反光地面作为展示场景，金属部件赋予高反光的镀铬金属材质，调整反射率与粗糙度参数还原金属表面的镜面反光效果，滚轮外层包胶赋予哑光黑色橡胶材质，调整漫反射颜色与轻微的凹凸纹理模拟橡胶的质感，场景采用三点布光方案，主光提供主要照明突出结构轮廓，辅光消除暗部死黑，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰展现脚轮的整体结构、材质差异与装配细节，可用于工业脚轮的结构展示、选型参考以及相关设备的配套装配设计使用。
