带安装支座的缓冲减震弹簧组件

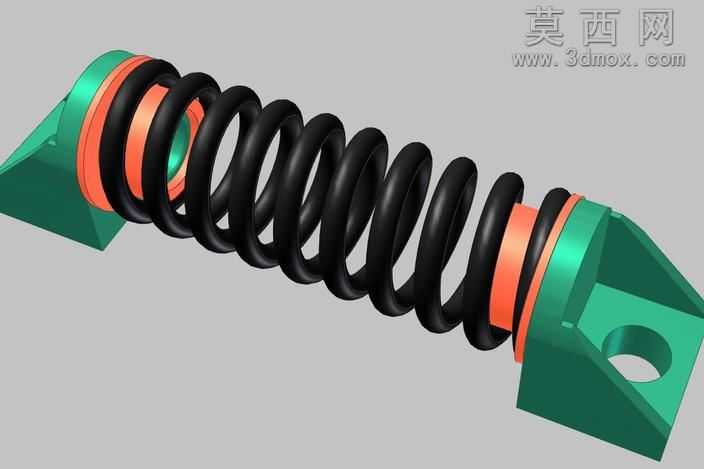

本作品为带安装支座的缓冲减震弹簧组件，建模过程以参数化设计为核心思路，首先依据缓冲减震的工况需求确定弹簧的核心参数：有效圈数、节距、线径、中径，通过螺旋扫描特征生成弹簧主体螺旋曲面，再沿螺旋路径扫描圆形截面得到弹簧实体，对弹簧两端的支撑圈做并圈磨平处理，保证端部受力均匀，避免应力集中。两端的安装支座采用对称式结构设计，支座主体为带安装孔的楔形块结构，建模时先绘制支座的二维轮廓草图，通过拉伸、切除特征生成支座基体，再对安装孔做倒角处理，对支座与弹簧接触的端面做贴合度适配，保证弹簧端部与支座端面完全贴合。支座与弹簧之间设置了环形缓冲垫圈，垫圈采用分层设计，分别为硬质定位环与软质缓冲层，建模时通过旋转特征生成环形垫圈实体，对垫圈与弹簧、垫圈与支座的接触面做公差适配，保证装配后无松动间隙。材质渲染阶段，弹簧主体采用黑色哑光弹簧钢材质，添加细微的金属磨砂纹理，还原钢制弹簧经过表面发黑处理后的真实质感；安装支座采用青绿色烤漆金属材质，调整材质的反光度与粗糙度，模拟铸件表面喷涂防护漆后的视觉效果；缓冲垫圈分别设置为亮橙色软橡胶材质与深绿色硬质塑料材质，通过色彩区分不同功能的零件，同时提升模型的视觉层次感。结构设计上充分考虑实际装配需求，两端支座的安装孔采用同轴设计，保证组件安装后受力方向与弹簧轴线重合，避免弹簧受偏载发生侧弯失效；弹簧的预压行程根据缓冲需求做了预留，垫圈的厚度经过参数校核，能够在弹簧受压缩时起到限位与缓冲作用，避免弹簧并圈产生刚性冲击。整体建模过程严格遵循机械设计规范，所有特征参数均可编辑调整，可根据不同的载荷需求修改弹簧线径、圈数以及支座的安装尺寸，适配不同的减震缓冲场景，模型装配关系完整，无干涉特征，可直接用于装配验证、工况模拟以及工程出图使用。
