多跨下承式系杆拱桥景观交通结构

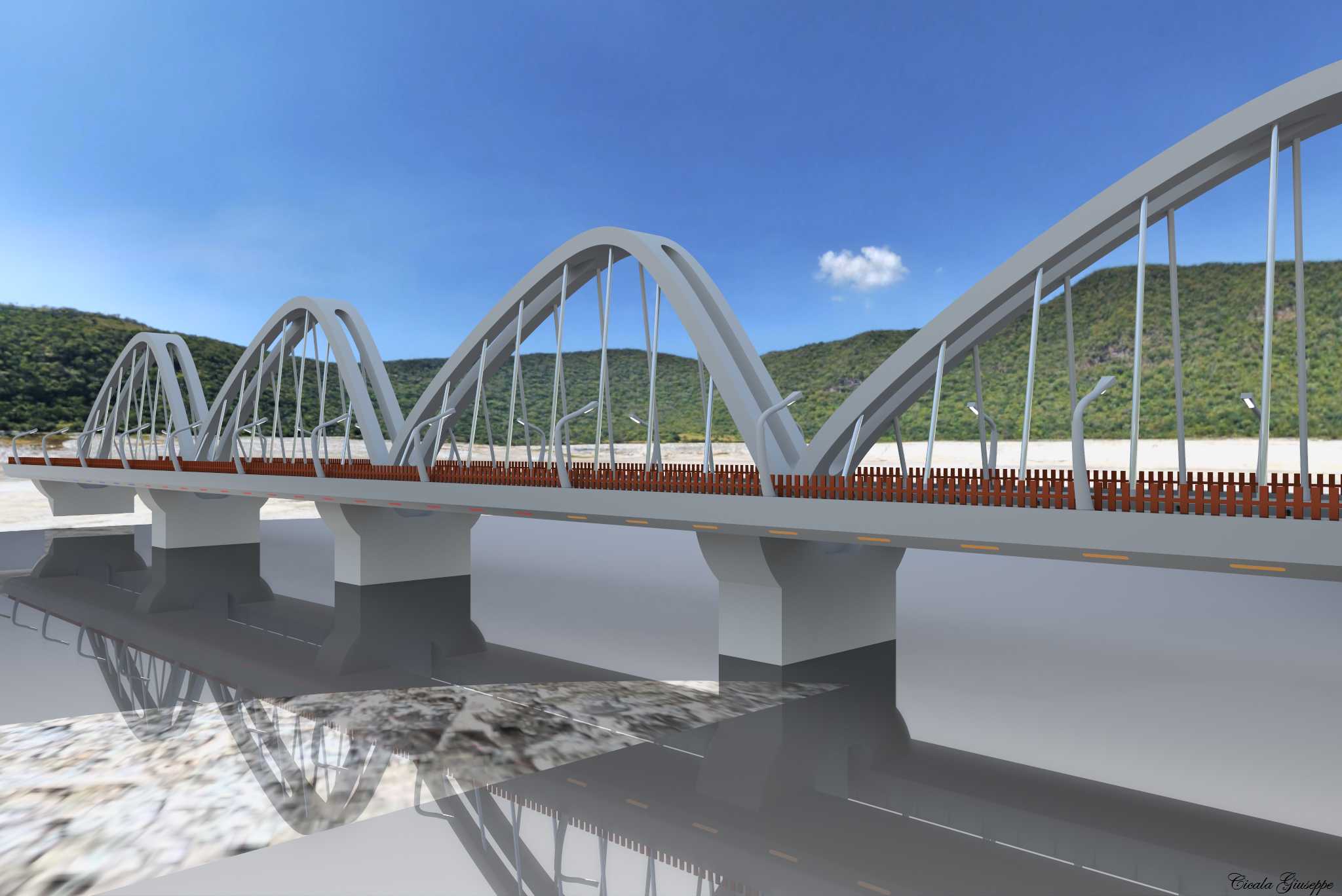

　　该结构对象表现的是一座多跨连续布置的下承式系杆拱桥，整体由桥面梁体、多道弧形主拱肋、垂直吊杆、桥墩承台、桥面护栏以及道路附属构件共同组成。模型在空间关系上突出了拱肋与桥面之间的传力路径：车辆荷载经桥面板和纵横向梁格传递至系杆与横梁，再通过吊杆汇集到拱肋，拱肋将轴向压力沿拱脚位置传回下部墩台。这样的布置适合城市河道、景观湖区、平缓山谷或跨越道路的中等跨度交通场景，既承担通行功能，也通过连续拱形轮廓形成较强的地标识别性。

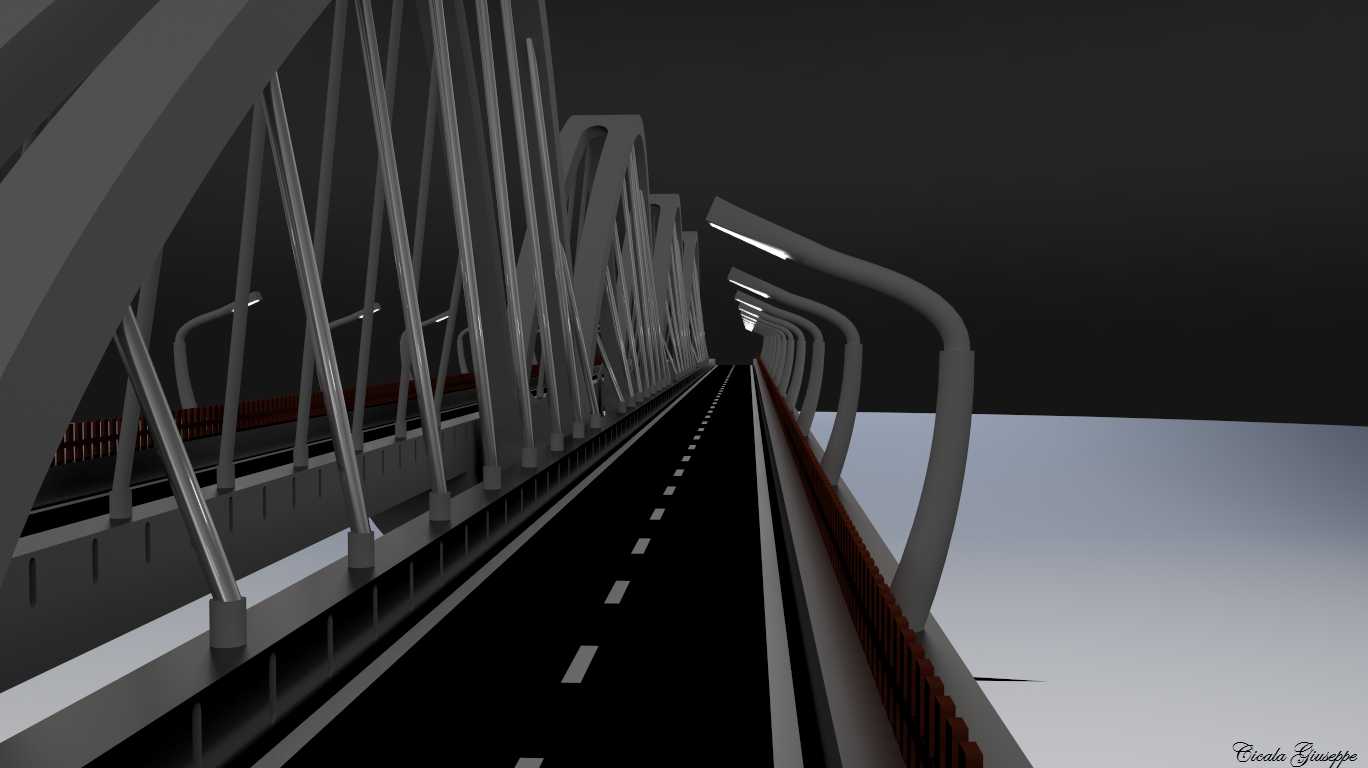

　　从实际用途看，桥面可按城市道路或慢行交通需求进行布置，模型中保留了行车面、边缘防护栏、灯杆以及桥侧装饰构件，能够用于方案汇报、桥型比选、施工组织演示和结构空间校核。多跨拱肋沿桥纵向重复排列，单跨之间通过桥面梁体和墩顶支承形成连续视觉节奏；拱肋采用宽大的箱形或板肋式截面意象，弧线从桥面两侧升起并在跨中达到较高位置，端部回落至桥面边缘附近。吊杆按一定间距垂直张拉，连接拱肋与桥面系，使桥面在竖向荷载下获得多点弹性支承。

　　设计思路上，这类桥型将承重与景观结合在一起。拱结构的优势在于以受压为主，能够充分发挥钢材或混凝土构件的承压能力；吊杆则承担拉力，使桥面梁的弯矩得到释放。对于跨越水面的场景，桥墩数量需要结合通航、泄洪和河床地质条件控制，模型中桥墩采用厚实墩柱配合扩大承台的表现方式，墩身入水位置设置了较宽的基础轮廓，有利于在可视化阶段判断水下基础、水位线和桥跨净空之间的关系。桥面两侧护栏连续布置，颜色与灰色主体形成区分，可用于检查防护高度、杆件间距以及行人、车辆边界是否清晰。

　　外形尺寸与安装边界方面，建模时应重点控制桥梁总宽、单跨净跨、拱肋矢高、吊杆间距和墩顶支承位置。桥面宽度需容纳车道、人行道或检修通道，拱肋脚点不得侵入行车限界；吊杆与桥面连接处应避开伸缩缝、排水口和检修通道。拱肋中心线在平面上通常与桥面边缘保持固定横向距离，若采用双片拱肋，两片拱之间的横向联系需要根据抗扭和整体稳定要求补充横撑或风撑。下部结构定位时，桥墩中心线应与拱脚传力区域协调，承台边缘与河岸、河床或既有管线之间应保留施工操作空间。

　　在三维建模过程中，桥面梁可按纵梁、横梁、桥面板分层建立，便于后续统计构件和出工程图；拱肋适合通过放样或扫掠方式生成，以保证弧线顺滑和截面方向连续；吊杆可用阵列方式布置，但应逐根核对上下锚点坐标，避免拱肋曲率变化后出现吊杆偏斜。护栏、灯具和桥面铺装属于附属细节，虽然不参与主要受力表达，却能在渲染场景中反映尺度感。水面、山体和道路环境仅作为定位参照，真正用于结构深化时，还需要结合荷载等级、材料截面、支座形式、温度伸缩和基础地质资料进行计算复核。

　　该模型的价值在于把桥型方案中的空间关系直观呈现出来：拱肋起伏决定景观轮廓，吊杆密度影响通透度，桥墩位置制约跨径布置，桥面宽度决定通行能力。对于结构设计人员，可在此基础上继续细化拱脚节点、吊杆锚固区、墩梁连接和伸缩装置；对于设备选型或施工演示人员，可据此评估吊装分段、临时支架站位、运输尺寸和现场拼装顺序。整体造型简洁明确，构件层级清楚，适合作为桥梁方案设计、交通基础设施展示和三维结构学习的参考对象。
