该车轮结构面向乘用车辆改装与整车配套场景,属于车辆行走系统中直接承担载荷传递、轮胎支撑与转向姿态呈现的关键部件。实际装车时,轮毂外圈轮辋为轮胎提供环形安装基准,胎圈座区域需要保持连续、平整的支撑轮廓,使充气轮胎在侧向力、制动力和驱动力反复作用下仍能维持稳定贴合;中部盘体则通过螺栓孔与转向节或后桥法兰对接,把路面冲击、车身垂向载荷以及加速制动扭矩在轮胎和悬架之间传递。

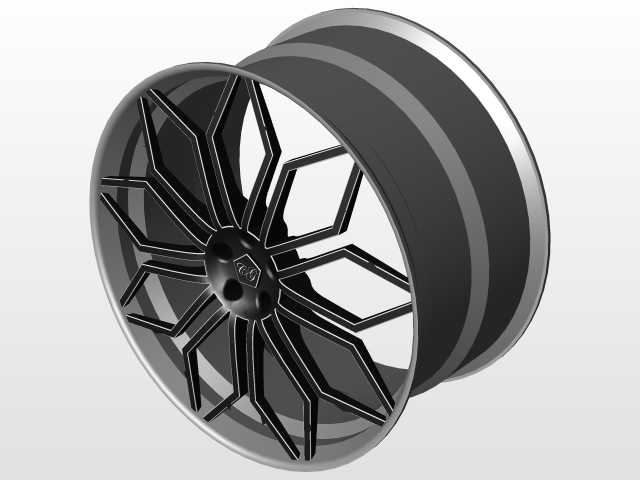

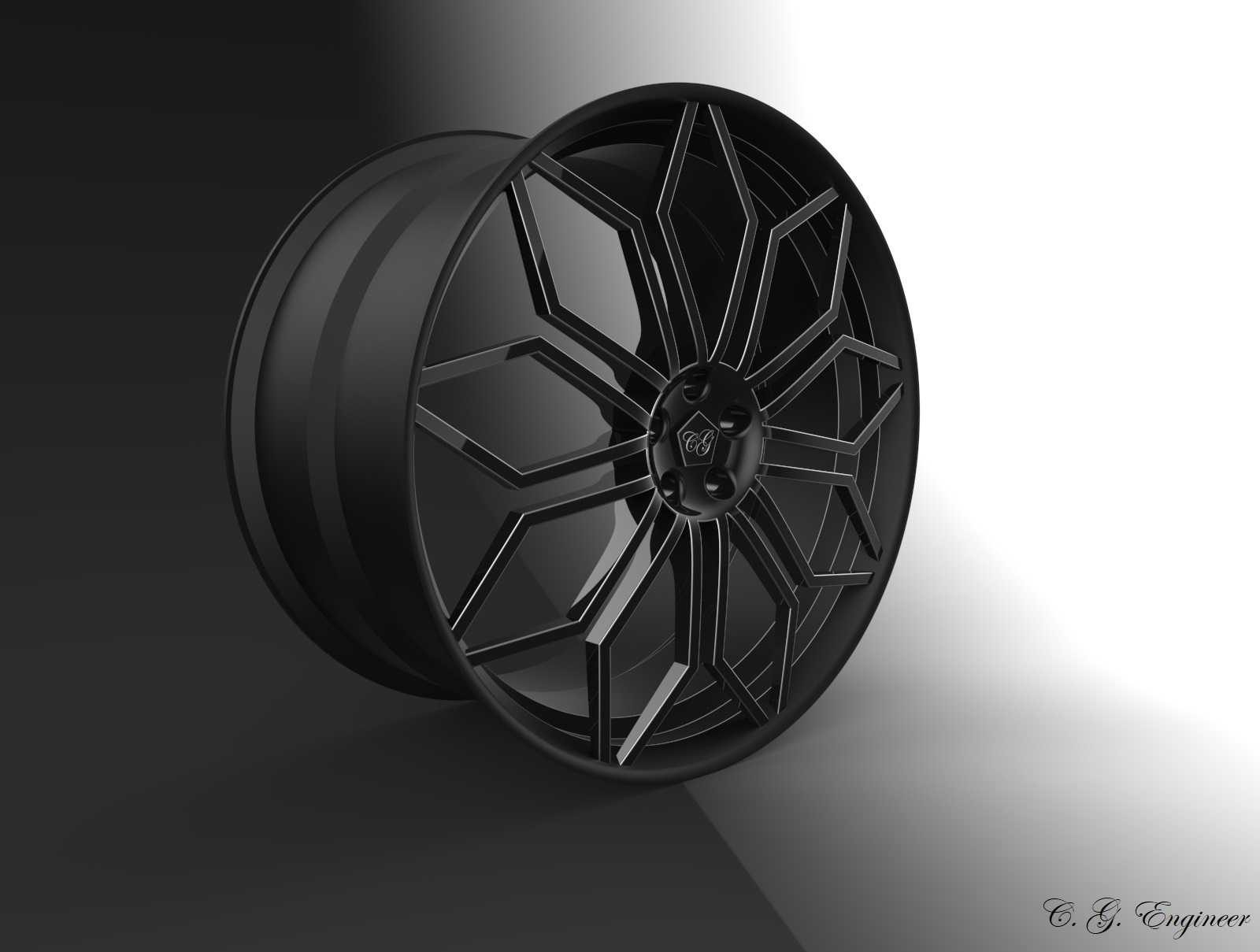

造型上采用交错分叉的多辐条布局,视觉上形成多组折线放射结构。辐条从中心安装座向外缘延伸时并非简单直板,而是通过宽窄变化、折角转折和分层凹凸形成较强的立体感。这样的处理不只服务于外观:靠近中心座的位置辐条截面更集中,可承担螺栓预紧力和转弯弯矩;向轮辋方向展开后,辐条逐渐分叉并与轮辋内壁多点连接,有利于把局部冲击分散到更大的环形区域。相邻辐条之间保留较大镂空窗口,可为制动盘、制动卡钳留出散热和检修空间,在连续制动工况下减少热空气在轮腔内部滞留。
中心区域设置轮毂安装法兰面、中心定位孔和周向均布的螺栓孔。中心孔承担与车轴轴头的同轴定位,螺栓孔则决定车轮与车辆法兰的配装关系。建模时需要重点控制孔位分度圆、螺栓孔数量、中心孔直径以及安装面平面度,这些边界直接影响车轮能否装车。若中心孔与轴头匹配不当,容易造成同轴度偏差;若安装面接触不足,螺栓夹紧力也会在振动中衰减。轮辐背面与制动卡钳之间的包络间隙同样需要校核,尤其在大尺寸制动盘和多活塞卡钳车型上,轮辐内侧面、窗口边缘和平衡块位置都可能成为干涉点。
轮辋部分按照轮胎装配逻辑建立,包括外侧轮缘、内侧轮缘、胎圈座、槽底以及过渡圆角。轮缘高度和宽度决定轮胎拆装时的引导与限位,槽底则为轮胎胎圈在安装过程中提供退让空间。设计中不能只追求外观而削弱轮辋环向刚度,因为轮辋在充气后承受轮胎周向张紧作用,过坑冲击时还会与胎圈共同发生局部变形。轮辋与辐条交接处应保留平滑过渡,避免尖锐根部造成应力集中;窗口边缘也应设置连续圆角,使铸造或锻造后的金属流线更顺畅,后期铣削加工时刀具负载也更稳定。
从使用工况看,这类轮毂常见于乘用车、运动型轿车以及展示样车。车辆静止时,它承受车身静载;直行时,它传递驱动和制动扭矩;转弯时,轮辐受到明显侧向弯矩;经过颠簸路面时,轮辋边缘还可能承受瞬时冲击。因此结构设计需要在轻量化和刚性之间取得平衡:辐条背面可通过减材凹槽降低非承载区域质量,螺栓座周围则应保留足够实体厚度;轮辋筒体不宜过度减薄,外圈与辐条连接桥需要形成闭合传力路径。若用于真实制造,还应结合铸造、锻造或旋压工艺调整拔模斜度、加工余量和最小壁厚,使外观曲面能够稳定成型。
三维建模过程中,可先以轮胎外径、轮辋宽度、偏距、螺栓分度圆和中心孔为装配边界建立基础回转体,再根据卡钳包络和造型风格绘制单组辐条曲面。辐条折线应兼顾正反面连续性,正面棱线负责光影效果,背面凹槽负责减重和空气流通。完成单个辐条单元后,通过圆周阵列形成整体结构,并在阵列交接处检查曲面重叠、壁厚突变和轮辋连接宽度。最后再补齐气门嘴孔、螺栓沉孔、中心盖安装位和标识凹槽等细节,使模型既能用于外观评审,也能支撑装配干涉检查、工艺分析和改装选型。
