花瓣造型指尖旋转解压把玩件结构设计

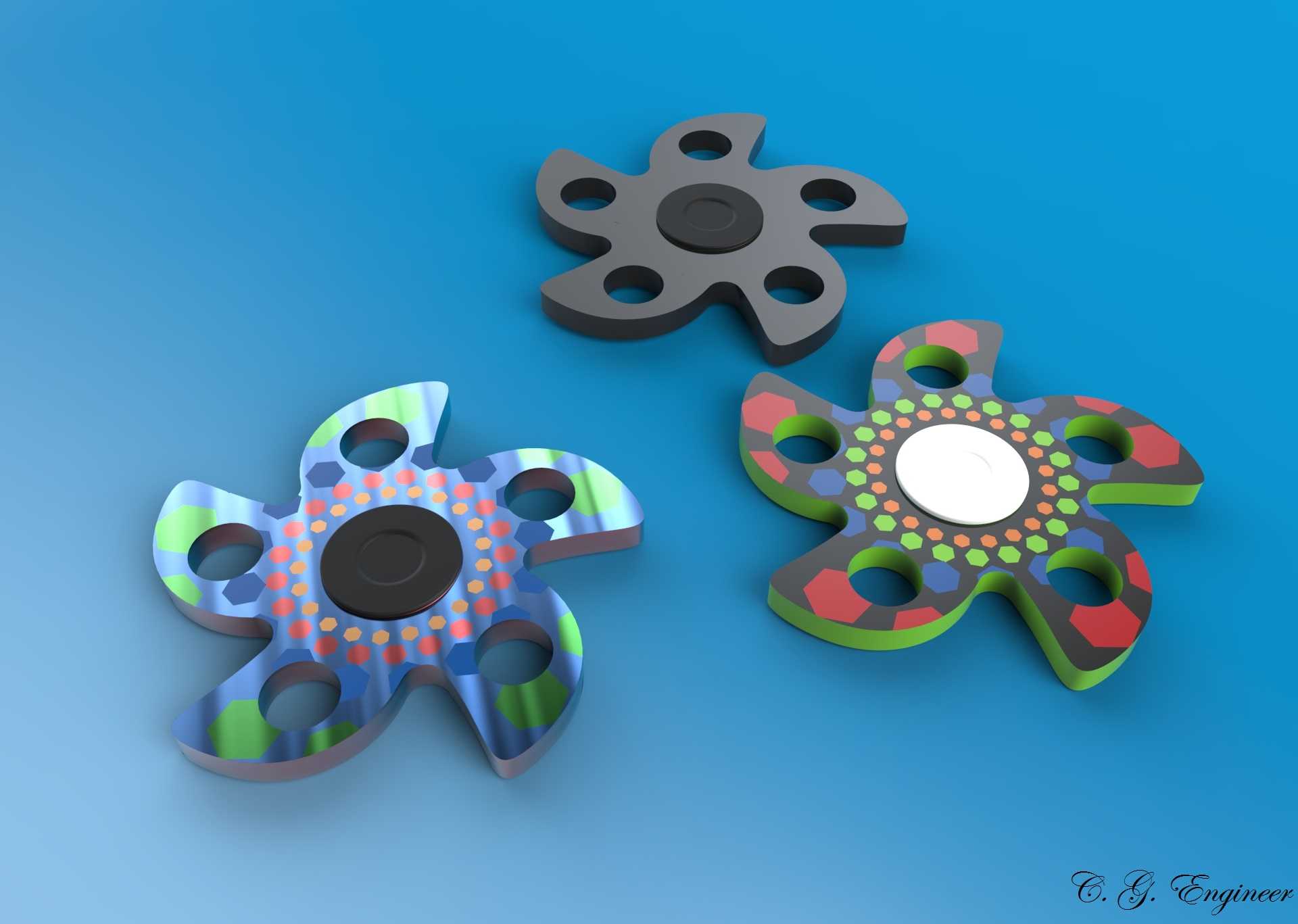

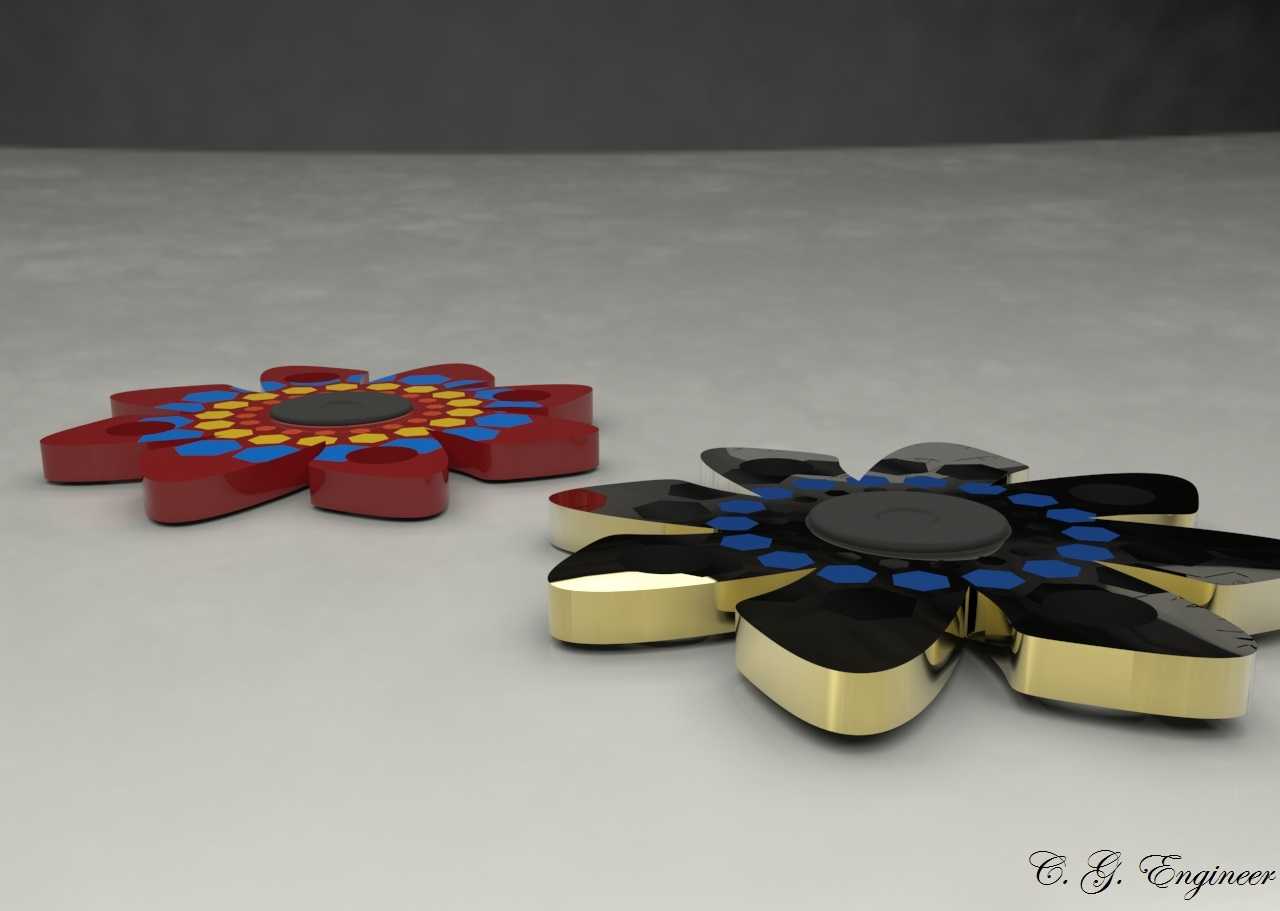

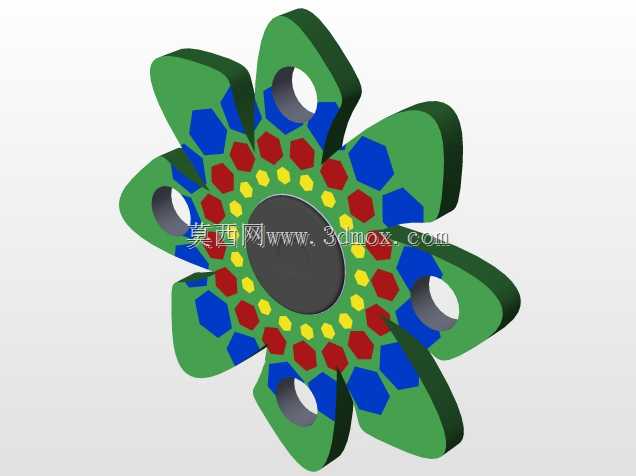

这类花瓣造型的旋转把玩件，最初是作为桌面解压小物件进入大众视野，后续也被应用在文创周边、潮玩摆件领域，部分同结构产品还会被加装在桌面工位摆件、车载装饰件上，依靠低阻力旋转结构实现长时间空转，帮助使用者在工作间隙舒缓手部动作、缓解注意力紧绷的状态。从结构设计角度看，这类产品核心是中心轴承配合对称配重的外轮廓，花瓣式的外沿设计一方面是做视觉差异化，另一方面每片花瓣的等重配平是保障旋转稳定性的关键，设计时需要保证每一片花瓣的质心到中心转轴的距离完全一致，重量偏差控制在0.1g以内才能避免旋转时出现抖动、偏心的问题。外形上这类把玩件通常直径控制在70-80mm区间，厚度不超过12mm，刚好适配单手握持的尺寸边界，中心轴承位的安装孔公差要配合标准608微型轴承的外径做H7级配合，既保证轴承压装后不会松脱，也不会因为过盈量太大导致轴承内圈卡滞影响旋转顺滑度。建模阶段先绘制中心轴承的安装基准面，先拉出中心轴承座的凸台结构，确定轴承位的深度与孔径，之后绘制单片花瓣的轮廓草图，花瓣的外沿做R3-R5的圆角过渡，避免尖锐边角划伤手部，花瓣表面的装饰色块是做在零件表面的包覆特征，不需要额外拆分零件，完成单片花瓣建模后，围绕中心转轴做圆周阵列，阵列数量根据花瓣造型设定，这里的八瓣结构阵列时要逐一核对每片花瓣的质量属性，通过微调花瓣内部的减重槽尺寸来实现各瓣重量配平。完成主体结构后，要做干涉检查，确认中心轴承压装后，上下压盖和花瓣主体之间预留0.2mm的转动间隙，避免旋转时出现摩擦卡顿，花瓣的边缘做全周倒角，表面做曲面光顺处理，保障握持时的触感。建模过程中先完成整体轮廓的草绘布局，再拆分中心轴承座、花瓣主体、上下压盖三个独立零件，在装配体环境下做配合约束，验证旋转自由度是否顺畅，之后对花瓣表面的装饰纹理做贴图渲染预览，确认视觉效果后再导出工程图标注各部位的公差要求，尤其是轴承安装位的同轴度、各花瓣的位置度公差，保障后续加工或者3D打印制作时的装配精度。
