大直径辐板式三角带传动轮结构

　　该轮体属于开口传动装置中的从动或主动回转件，主要用于在两根平行轴之间传递旋转动力，常见于小型物料输送设备、风机组、木工机械、农业加工机具以及实验台架的动力端。轮缘外侧加工有与三角带截面相匹配的环形带槽，工作时依靠带与槽面之间的摩擦接触传递扭矩；相比齿轮啮合，带传动能够在过载时通过轻微打滑保护电机和后端机构，同时对轴间距偏差、冲击载荷具有一定缓冲能力。大直径轮的选用通常服务于降速增扭场景：当电机端小带轮以较高转速运转时，大轮可按直径比降低输出转速，并相应提高输出扭矩，因此在低转速、大惯量负载设备中较为常见。

　　从结构上看，模型采用轮缘、轮毂、辐板一体化的辐板式布局，而非实心圆盘。轮缘部分承担带槽成型和皮带导向功能，需要保证槽面圆度、槽角一致性以及足够的壁厚，避免皮带运行时出现偏摆、啃带或局部应力集中。轮毂位于中心，是与传动轴连接的关键区域，内孔用于穿轴，外周通过加厚过渡段与辐板相连；实际加工或选型时，中心孔直径、键槽宽度、顶丝孔位置都要依据轴径和传递扭矩确定，轮毂长度也应与轴伸尺寸匹配，以保证锁紧后轮体不发生轴向窜动。辐板采用三辐条式开窗结构，在视觉上呈放射状支撑，这种处理能够显著减少轮体材料用量和转动惯量，同时保留轮缘与轮毂之间的刚性连接。对于直径较大的带轮，若采用实心板结构，铸件冷却时容易产生缩孔和内应力，整机启停阶段也会增加不必要的惯性负载；辐板开窗后，砂型铸造或数控加工时的材料去除更合理，旋转过程中空气扰动也更小。

　　外形边界方面，该轮以355毫米名义外径为核心尺寸，设计时需要重点校核设备内部的安装空间。轮体装入机架后，外侧应预留皮带装拆和张紧调节距离，后侧与护罩、轴承座、电机端面之间要保留安全间隙，避免旋转干涉。轴向宽度由带槽数量和槽型决定，单槽或窄槽结构占用轴伸较短，多槽结构则需要更长轮毂和更宽安装面。轴系布置上，大小带轮的端面应尽量共面，槽中心线偏差过大会造成皮带单侧磨损、发热和噪音；中心距则要结合带长、张紧行程和包角要求确定，大轮包角通常不应过小，否则摩擦力不足会导致打滑丢转。

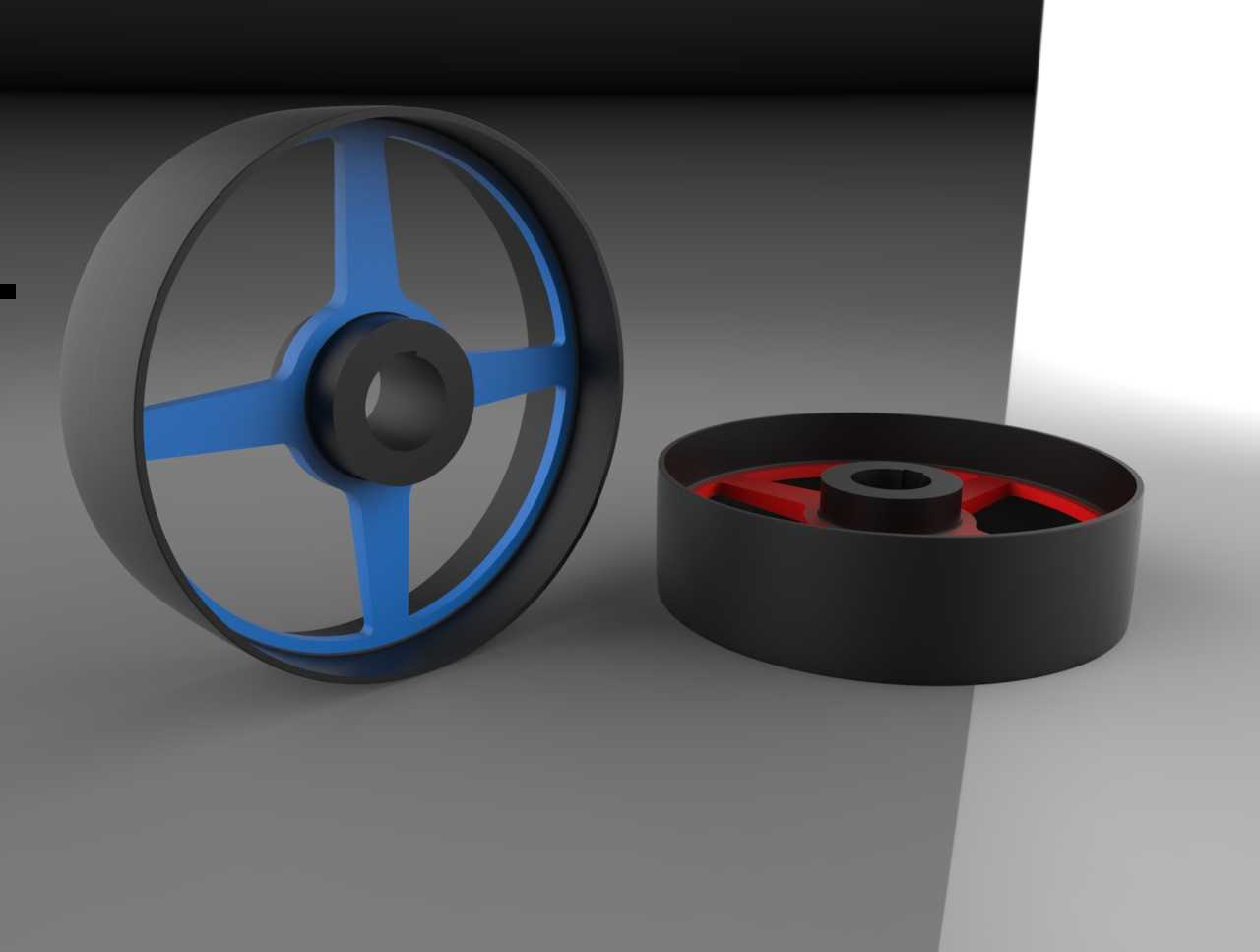

　　建模过程中，轮体的回转特征适合通过草图旋转形成基础轮廓，再对辐板窗口进行周向阵列。带槽截面不能只按外观绘制，应结合标准三角带的楔角、节圆直径和槽深建立，槽底圆角和槽口倒角都需要体现，因为这些细节直接影响皮带弯曲疲劳和装配接触。辐条与轮缘、轮毂交接处应设置连续过渡圆角，避免尖角造成铸造缺陷或应力集中；中心孔、键槽和锁紧螺钉孔则属于装配接口，需在工程图中与轴件配合尺寸联动。渲染图中轮缘与辐条采用不同颜色区分，便于评审时识别功能区域，但实际制造多为铸铁、钢件或铝合金整体成型，表面再进行氧化、喷漆或机加工处理。

　　在设备维护层面，该类大带轮通常配合张紧机构或可调电机座使用。皮带安装时不宜硬撬入槽，应先缩短中心距后套入，再调整张紧度；运行后需观察皮带是否位于槽面正确位置，轮缘是否有明显跳动。若轮体直径较大但壁厚偏薄，启停频繁时还应关注动平衡和辐板共振问题，尤其是在风机、粉碎机一类连续旋转设备中，轮体不平衡会放大轴承载荷并引起机架振动。因此，该模型不仅是外观轮件，更体现了传动比、轴孔连接、皮带包角、减重开窗和制造工艺之间的综合平衡。
