大直径辐条式镂空巨型轮体结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:681377
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构
  • 大直径辐条式镂空巨型轮体结构

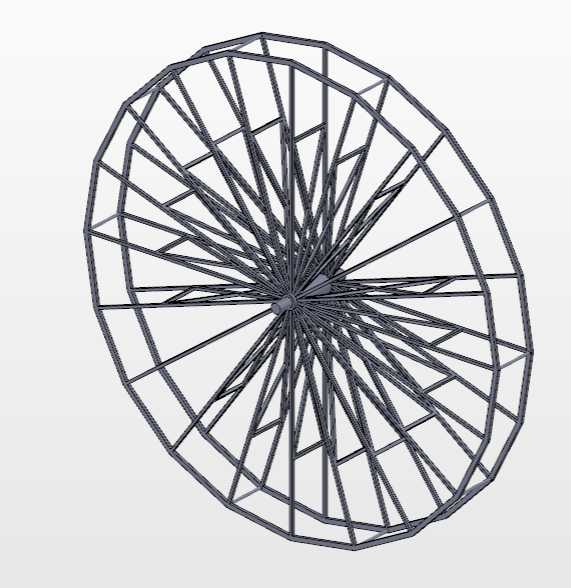

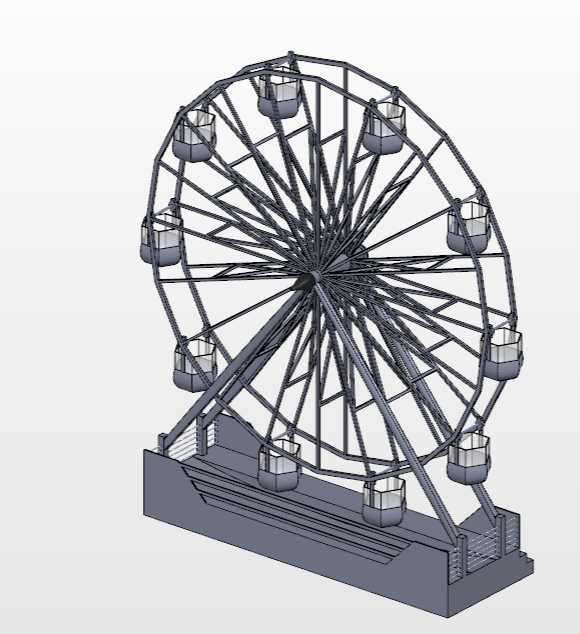

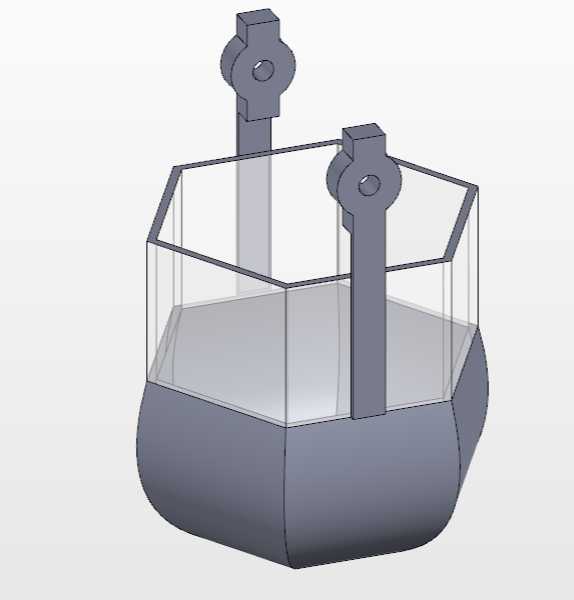

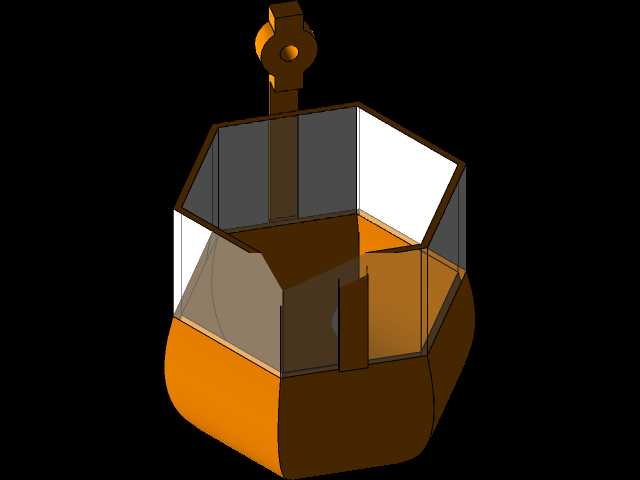

  该轮体结构面向大尺度回转承载、展陈装置、主题游乐设施及大型机械演示场景,采用外轮缘、中心轮毂与多向辐条组合的空间桁架形式,整体没有封闭轮盘,而是通过杆件交叉形成连续受力网络。实际布置时,轮体外侧轮廓决定设备的最大回转包络,中心轮毂区域需要预留轴系、轴承座、联轴器或驱动连接件的安装空间;轮缘内侧与辐条交汇节点应根据现场支撑方式校核间隙,避免旋转过程中与机架、护栏、检修平台发生干涉。

  从功能上看,这种镂空巨型轮并不依赖实心板材承担载荷,而是把弯矩、扭矩和径向力分散到多组辐条与外圈环梁中。外圈采用近似多边形分段过渡的环形轮廓,既能降低单根弧形构件的制造难度,也便于在工程实施阶段按段拼装、运输和现场校正。辐条从中心轮毂向外呈放射状布置,并在相邻方向之间增加交叉斜杆,使轮面在受侧向风载、偏载或启动制动冲击时不易产生明显扭转变形。对于展示类装置,杆件之间的大面积空隙还可以减轻视觉压迫感,便于灯光、装饰件或观测设备穿过轮面安装。

  设计思路上,中心轮毂是整个轮体的载荷汇合区,轴孔、键槽、锁紧件或法兰连接面需要围绕回转中心保持同轴。辐条与轮毂连接节点不宜简单采用单点交汇,应通过加强环、节点板或加厚嵌件把多根杆件的力流平顺导入轮毂,防止应力集中在焊缝或紧固件附近。外轮缘则承担保持圆度、约束辐条端部和传递周向力的作用,分段接头位置宜避开主要载荷峰值区,并在接头两侧设置局部补强,使轮缘在拼装后具备足够的抗弯刚度。

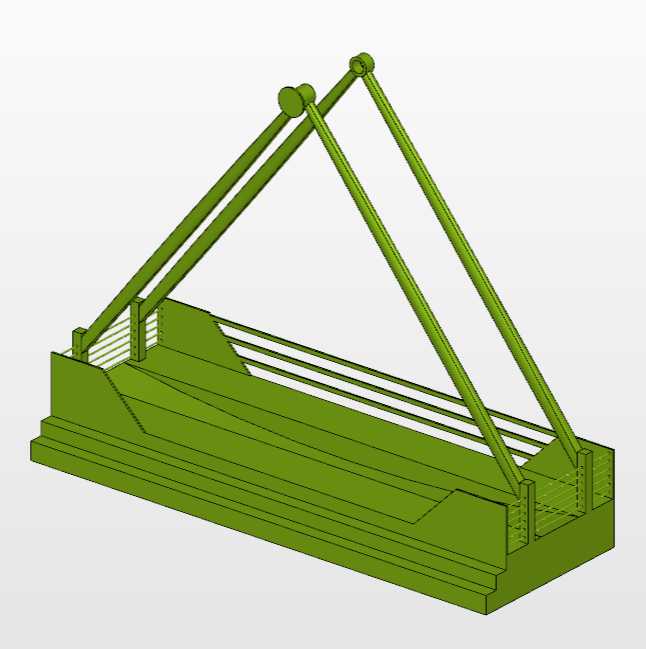

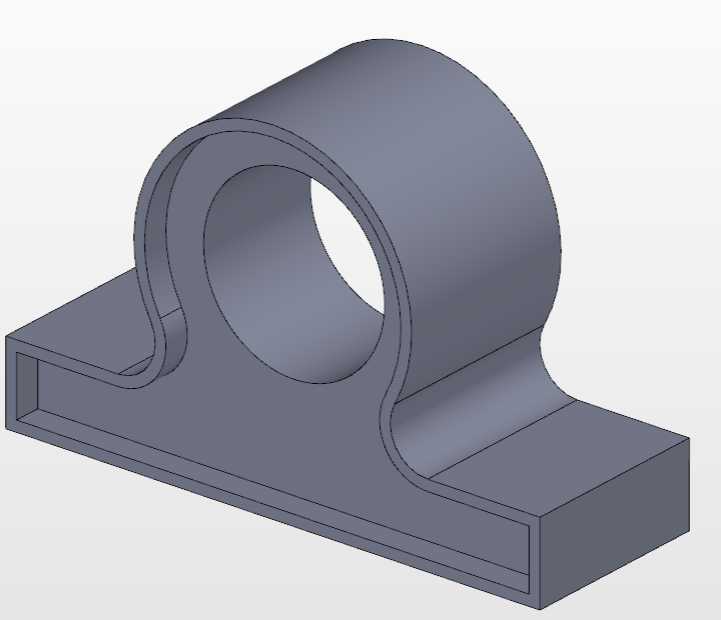

  外形尺寸方面,大直径轮体的运输边界往往比受力计算更早影响方案。若整体制造,外径、厚度和吊装姿态必须满足道路运输及车间门洞限制;若采用分段制造,则需要在三维模型中明确每段轮缘的拆分面、定位基准和现场螺栓或焊接连接位置。安装边界除轮体本身外,还应包含两侧支撑轴承的中心距、基础地脚范围、驱动机构占地以及检修时轮体下方所需的安全空间。对于低速转动的展示轮,可优先控制整体挠度和节点稳定性;对于需要传递驱动力的工况,则应进一步校核轮毂与轴之间的扭矩传递能力、轮缘局部受压能力以及辐条在反复加载下的疲劳裕度。

  建模时应保证回转中心、轮缘中心线和各辐条节点具有清晰的基准关系,杆件截面可按等截面方管、圆管或组合型材进行替换验证。交叉辐条虽然提高了轮面刚度,但也会增加节点数量和装配复杂度,因此在方案阶段需要同步权衡重量、材料利用率、焊接可达性与后期维护通道。整体结构适合作为大型轮式装置、概念机械载体或空间桁架轮架的基础设计参考。
