单人开放式全地形越野代步车结构

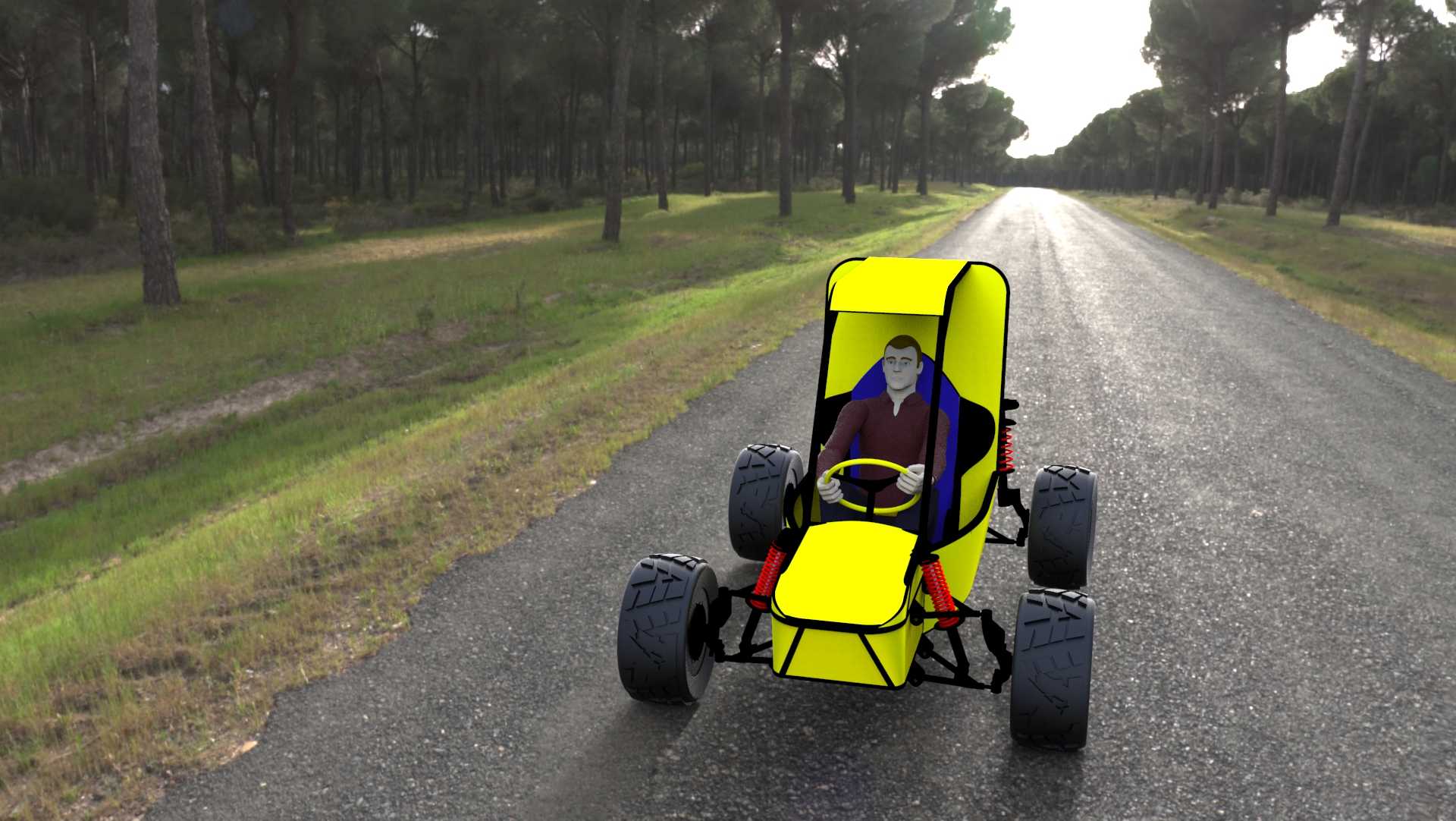

　　该模型呈现的是一款面向非铺装路面使用的单人开放式全地形车辆，整体采用钢管空间车架配合外露式行走机构，适合林区巡检、农场短途转运、户外营地移动、复杂地形勘察以及轻型休闲越野等场景。车辆没有采用封闭式钣金车身，而是以简洁的黄色护板和座舱围挡形成识别区域，这种处理方式有利于控制整车重量，也便于后期维护时快速接近转向、制动、悬架和动力连接部位。

　　从布置上看，驾驶位位于车体纵向中心线上，驾驶员坐姿接近直立，前方设置方向盘，脚部区域保留踩踏和转向立柱安装空间。座舱后部有较高的防滚与靠背支撑结构，顶部向前延伸形成简易遮阳和防护轮廓，两侧围挡并不构成封闭车门，而是承担侧向限位、防枝条刮擦和外观包覆作用。这样的结构在林间、田埂、沙地或碎石路面行驶时，能够给驾驶员提供基本保护，同时避免全封闭车身带来的视野遮挡和重量增加。

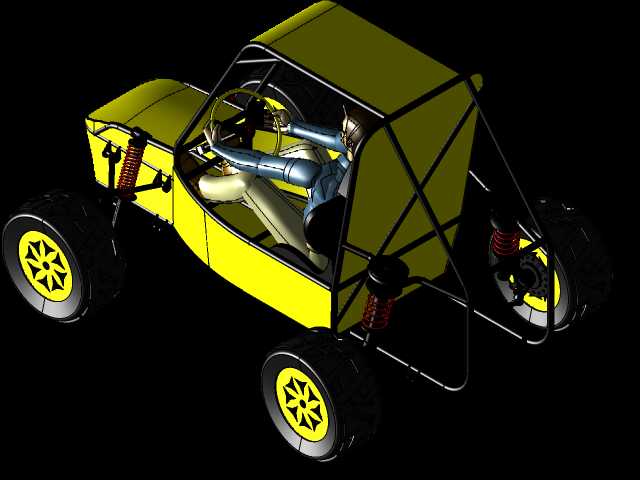

　　车架是整车的核心承载部分。模型中可以看到黑色管材围绕座舱、前部动力舱和四个车轮区域形成空间桁架，管件在驾驶舱底部、侧围和后部支撑之间连续过渡，能够把路面冲击、转向力矩和制动载荷分散到多个节点。前舱位置设置黄色箱体式覆盖件，可用于容纳电池、控制器、小型动力单元或储物空间；具体动力形式在外观模型中未完全展开，但从座舱布局和轮边空间判断，结构上可兼容电动驱动、小型内燃动力或轮毂电机方案。工程设计时需要重点校核车架管材直径、壁厚以及焊接节点，在满载单侧抬轮、紧急制动和转向侧倾工况下，座舱环框不得出现明显变形。

　　行走系统采用四轮独立外露配置，轮胎直径较大、胎块宽厚，胎面具有明显的越野抓地纹路。大尺寸轮胎可以提高离地间隙，降低树根、石块、垄沟对底盘的冲击概率；深花纹则在泥泞、草地和松散路面上提供咬合力。轮距与车宽控制在狭窄道路可通过的范围内，同时保证横向稳定性。车轮外侧突出于座舱，配合较短的前后悬，使车辆在林间小路和弯曲坡道上具备较好的通过性。建模时应注意轮胎跳动包络与车架、护板之间的间隙，尤其在最大压缩和转向极限状态下，胎肩不能与侧围或杆件发生干涉。

　　悬架部分采用外露摇臂与弹性元件组合，红色杆件表现出连接和支撑关系，车轮运动时通过摆臂约束姿态，再由减振部件吸收冲击。该类车辆不需要追求高速铺装路面舒适性，而是更关注低速大行程下的贴地能力。前悬架和后悬架在结构上应保证轮距、前束和外倾变化可控，避免车辆在颠簸路段出现明显转向拉扯。若进入详细设计阶段，需要进一步明确摆臂硬点、减振器安装角度、弹簧刚度和缓冲块位置，并结合轮胎最大上跳量校核传动轴或制动管路的布置。

　　转向系统由方向盘、转向柱和前轮转向机构组成。方向盘位于驾驶员正前方，转向柱向下倾斜连接至前部转向节点，适合单人居中驾驶。由于车体宽度有限，转向拉杆应尽量靠近车架下部布置，减少与轮胎、护板和脚部空间的冲突。前轮最大转角决定林间掉头半径，设计时可在模型中建立轮胎扫掠体，检查满转角状态下轮胎与前舱覆盖件、悬架杆件之间的安全距离。

　　外形边界方面，整车高度主要由后部防护环和顶部围挡决定，宽度则由四个越野轮胎的最外侧轮廓决定。运输或入库时，需要按轮胎外缘统计宽度，按顶部护板统计高度，按前后轮胎最远端统计长度。座舱内部应保证驾驶员肩部、肘部与侧围之间留有活动余量，脚踏区域不能被前舱箱体侵占。座椅与靠背需要和车架可靠连接，安全带固定点应直接落在主管节点附近，而不是固定在薄护板上。

　　外观护板采用醒目的黄色，与黑色车架形成强烈对比，在野外环境中更容易被识别。护板造型以折线和平面为主，加工时可采用薄板折弯、玻璃钢成型或塑料覆盖件制作，模具复杂度较低。前部箱体表面简洁，后方座舱围挡沿驾驶员背部和头部升高，既形成视觉上的整车轮廓，也能在轻微侧翻时提供辅助保护。需要注意的是，外观件不应承担主要承载任务，所有与安全相关的载荷都应传递到钢管车架。

　　在三维建模过程中，该类作品适合作为全地形小车概念布置、车架方案验证和外观评审使用。模型把人、座椅、方向盘、轮胎、悬架、车架和护板之间的相对关系表达得较清楚，可用于检查驾驶姿态、轮跳空间、通过角和整机比例。后续细化时，可在现有骨架上补充动力总成、制动卡钳、传动半轴、灯具、线束和紧固件，并对车架进行轻量化开孔或管件规格优化，使概念结构进一步转化为可加工、可装配、可测试的越野车辆方案。
