点45口径手枪套筒部件三维结构设计

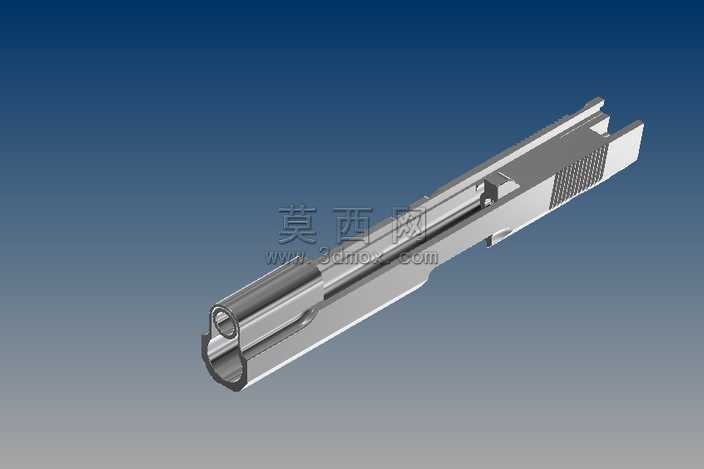

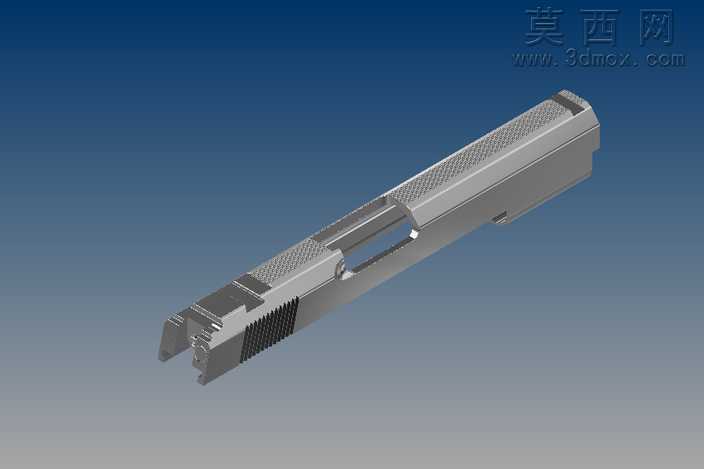

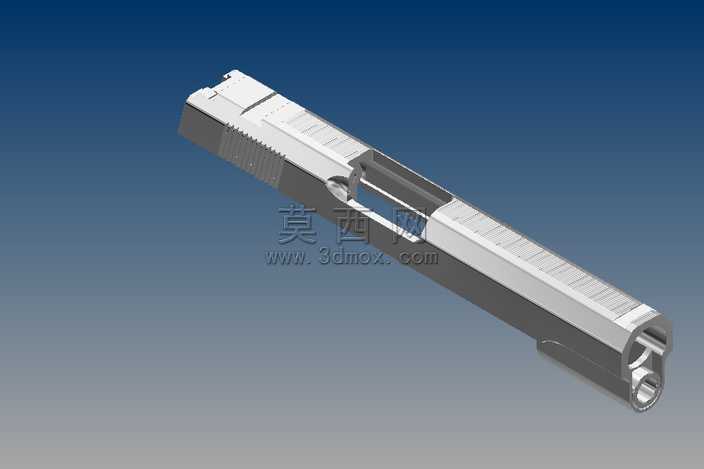

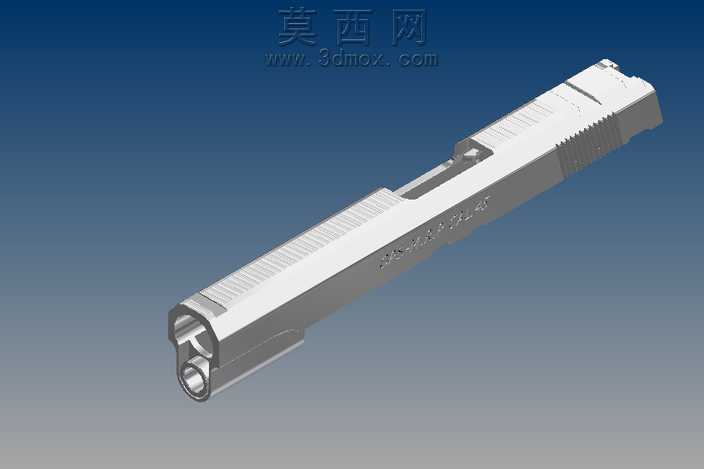

本作品为点45口径手枪套筒部件的三维参数化建模成果，建模过程严格遵循轻武器零部件的真实尺寸比例与结构逻辑，采用Autodesk Inventor完成全参数化特征构建，整体模型可实现参数驱动修改，适配不同规格的同类型枪械套筒设计迭代需求。建模阶段首先完成基准坐标系与核心基准面的搭建，以套筒的轴向中心线为核心定位基准，依次构建套筒整体外轮廓的拉伸特征，针对套筒表面的防滑纹路，采用阵列特征结合切除拉伸的方式完成，每一处防滑齿的间距、深度、倾斜角度都参考真实枪械的人机工程设计参数，确保握持拉动时的摩擦力符合实际使用需求。针对套筒内部的枪机容纳腔、抛壳窗、击针让位槽、枪管配合孔等核心功能结构，采用分步切除与特征倒角的方式完成，所有内部腔体的尺寸公差预留、配合面的粗糙度模拟都在建模阶段通过特征参数进行标注，还原金属零部件机加工后的结构精度。材质渲染阶段，套筒主体采用哑光烤蓝钢材材质，通过调整材质的反射率、粗糙度、金属度参数，还原枪械表面经过磷化处理后的哑光金属质感，防滑齿的凹陷处添加轻微的磨损做旧效果，模拟日常使用过程中摩擦产生的色泽变化，套筒前端的准星安装位、后端的照门配合槽都添加了细微的边角倒角，还原机加工零件的工艺细节。结构设计上完整还原了套筒与枪管、套筒座的配合导轨结构，导轨的凸起宽度、滑动间隙都按照真实枪械的配合公差进行设置，抛壳窗的边缘做了圆弧过渡处理，避免抛壳过程中出现卡壳问题，击针孔的同轴度通过基准轴约束保证精度，整体模型可直接用于枪械结构原理演示、零部件加工工艺模拟、虚拟拆装实训等场景，所有特征均保留建模历史，可根据设计需求快速修改尺寸参数，适配不同口径、不同型号的手枪套筒设计参考。
