拓扑优化轻量化汽车转向节结构

　　该转向节结构面向乘用车底盘悬架系统的轻量化开发场景，属于连接车轮轮毂、悬架控制臂、转向拉杆与制动部件的关键承载件。实际装车状态下，零件中心环形区域用于容纳轮毂轴承或转向主销相关配合结构，周边伸出的多个支耳分别承担悬架摆臂连接、转向拉杆铰接、制动卡钳安装以及减振器支座传力等功能。车辆在转向、制动、颠簸路面冲击和侧向加速时，这些连接点会把多方向载荷汇集到中心轴承座附近，因此该件既要有足够的强度和刚度，也要避免局部应力集中导致疲劳开裂。

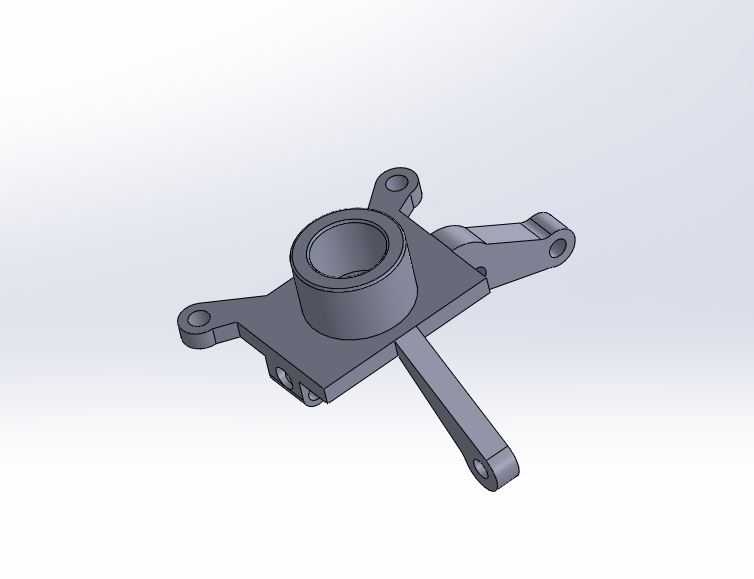

　　从结构形态看，优化后的转向节保留了中心厚壁环形主体，这一区域是轴承定位和旋转载荷传递的核心边界，孔径、端面厚度和同轴度直接影响轮毂运转稳定性。环形主体向外延伸出若干形态不同的臂状结构：两支较长的斜向臂主要传递悬架与转向载荷，端部设置铰接孔；下方带孔支耳用于与下摆臂或相关连杆连接；侧面局部凸起和安装面则为制动、传感或附属件提供固定位置。各支臂并非等宽实体，而是根据载荷路径形成宽窄变化，在孔位附近保留材料，在低贡献区域削减截面，使整体轮廓更接近力流自然扩散的形状。

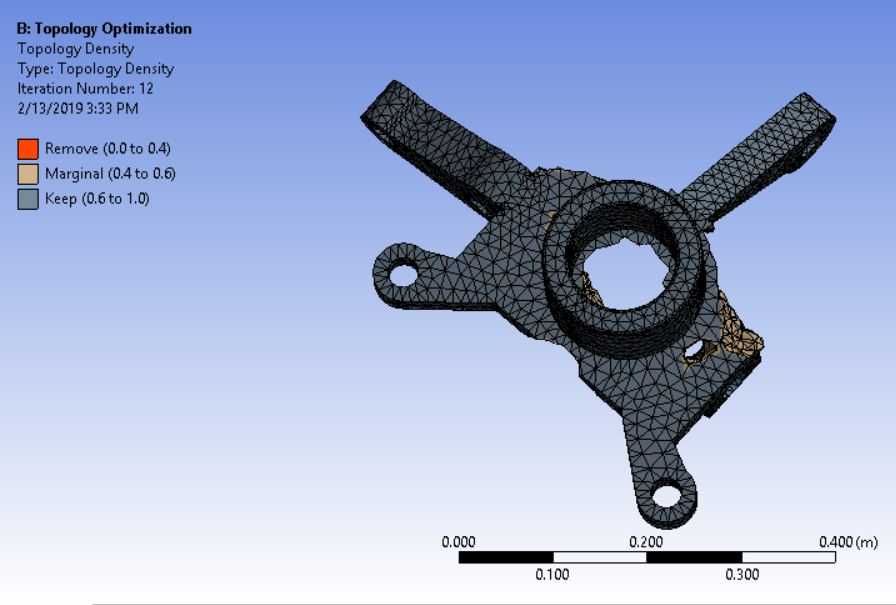

　　设计思路上，该结构以拓扑优化结果为依据，在给定设计空间内区分必须保留、可削减和可去除的材料区域。中心轴承座、螺栓孔、铰接孔以及与周边零件干涉的边界属于非设计或强约束区域，不能因减重而破坏配合关系；臂与臂之间的填充区域则根据工况载荷贡献进行挖空和收窄。经过迭代后，材料主要沿中心环到各连接点之间的主传力路径分布，形成类似桁架的连续骨架。这样处理的价值在于，不是简单把零件做薄，而是在弯曲、扭转和拉压载荷共同作用下，把材料放到应力较高、变形敏感的位置。

　　在工程建模时，需要重点控制安装孔的中心距、孔轴方向、端面平面度以及各支耳之间的空间角度。转向节的安装边界较复杂，任何一个铰接点位置偏差都会影响车轮定位参数，可能造成前束、外倾角变化或转向干涉。中心孔周边应保留足够的轴承支撑宽度，避免轴承外圈受压后产生局部变形；支耳孔周围应形成合理的凸台或加强过渡，使螺栓和衬套压紧力能够扩散到臂体内部。臂与中心环交接处不宜出现尖锐转角，模型中应采用圆滑过渡面，以降低峰值应力。

　　外形尺寸方面，图中比例尺显示整体展开范围约在零点四米量级，属于紧凑型乘用车或小型底盘平台常用的转向节尺寸区间。零件在整车中的包络需要同时避让轮胎内侧、制动盘、卡钳、驱动半轴、防护板和悬架运动轨迹，因此支臂外形不能只按静强度布置，还要核对轮跳和转向全过程的间隙。长支臂末端的铰接孔承担反复拉压载荷，孔壁厚度和端部宽度应与球销或衬套规格匹配；下方支耳位置靠近路面飞溅区，结构上应避免形成容易积水积泥的封闭凹槽。

　　该类优化结构适合在底盘概念设计、样件试制前方案比选以及轻量化教学分析中使用。建模时可将实体分为承载骨架、安装凸台、孔位配合面和局部减重区几类特征：骨架负责连续传力，凸台负责螺栓预紧和衬套定位，配合面保证加工基准，减重区则通过开孔、削边和减薄实现质量控制。若后续进入铸造或锻造工艺阶段，还需在优化模型基础上补充拔模斜度、最小壁厚、加工余量和过渡圆角；若采用铝合金锻造，应关注材料流动和纤维方向；若采用球墨铸铁铸造，则应控制厚大截面缩松以及臂板交汇处的工艺可达性。

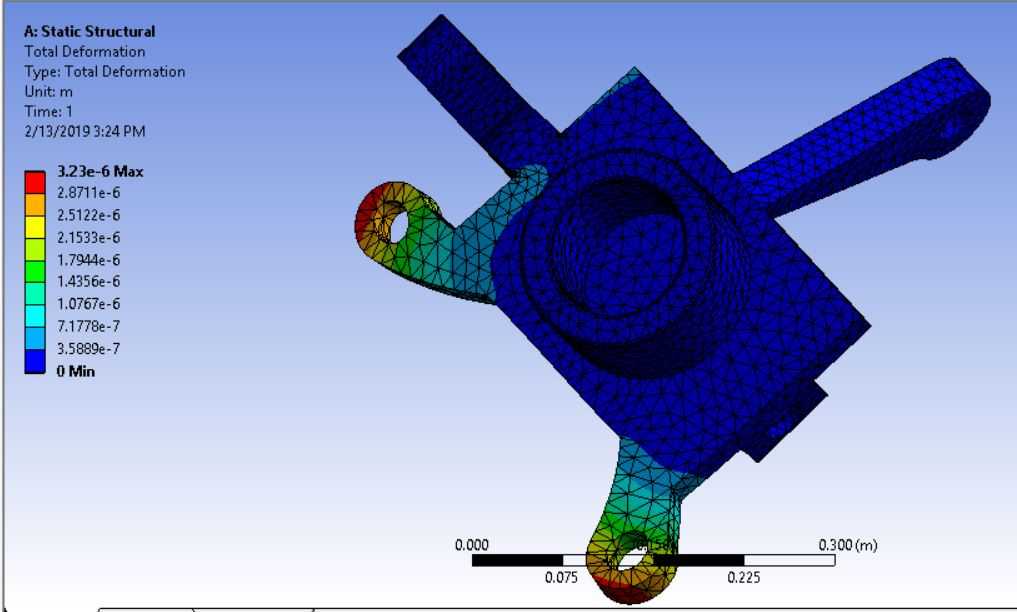

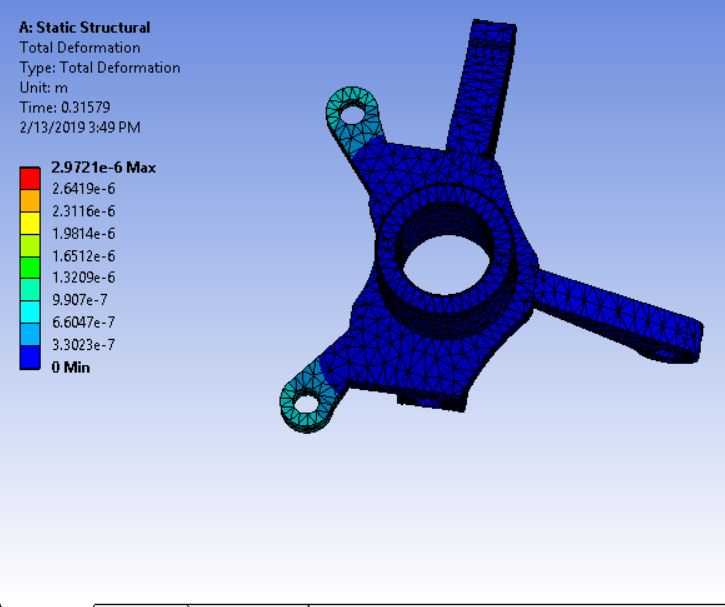

　　从使用性能看，这种沿载荷路径重构的转向节能够在维持轴承支撑刚度和连接点定位精度的同时，减少低应力区冗余材料。对底盘开发而言，减重不仅降低单件耗材，也有助于减少簧下质量，改善悬架响应和轮胎接地表现。但结构减重不能脱离工艺和验证，后续仍需结合静强度、屈曲、模态、疲劳寿命以及冲击工况进行校核，并对孔位、端面和关键配合面预留机加工基准。三维模型在表达时应保留清晰的实体拓扑和安装关系，使结构工程师能够直接观察材料分布、判断力流走向，并据此开展二次设计或工艺细化。
