多规格汽车离合器从动盘总成结构设计

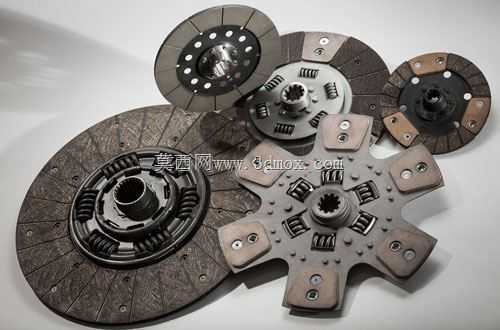

　　本次展示的离合器从动盘系列结构，覆盖商用车、乘用车不同扭矩等级的传动匹配需求，核心作用是在动力传输路径中实现发动机与变速器之间的平顺接合、彻底分离，同时缓冲传动系统的扭转冲击，避免换挡过程中打齿、起步工况下传动系抖动等问题。不同结构的从动盘对应不同的使用场景，其中多铆接摩擦片的大直径从动盘，匹配大排量柴油动力的商用车，依靠更大的摩擦接触面积传递更高扭矩，摩擦片采用分段式铆接结构，磨损后可单独更换摩擦衬片，降低后期维护成本；带星形减震弹簧布置的从动盘，多用于乘用车辆，弹簧沿花键毂周向均匀分布，可在动力接合瞬间吸收发动机输出的扭转波动，减少传动系的共振传递，提升驾乘平顺性。从设计思路来看，所有从动盘的核心定位基准为中心的渐开线花键毂，

　　花键参数严格匹配变速器输入轴的配合公差，安装时花键毂可沿输入轴轴向自由滑动，保证分离行程内无卡滞；摩擦片的工作面平面度公差控制在0.1mm以内，确保与压盘、飞轮接合时接触面积均匀，避免局部偏磨导致的扭矩传递能力下降、摩擦片早期烧蚀等故障。不同规格从动盘的安装边界存在明确区分，大扭矩商用车从动盘的整体外径覆盖380mm到430mm区间，安装时需匹配对应尺寸的飞轮腔与压盘总成，摩擦片表面的沟槽设计用于排出磨损产生的磨屑，同时在接合过程中破坏摩擦面间的真空吸附，提升分离彻底性；乘用车用从动盘外径多在200mm到280mm区间，减震弹簧采用刚度分级设计，怠速工况下低刚度弹簧吸收小振幅扭转振动，大扭矩输出时高刚度弹簧参与承载，

　　兼顾怠速舒适性与全负荷扭矩传递可靠性。从结构细节来看，从动盘的钢片本体采用高强度弹簧钢板冲压成型，扭转限位结构设置在花键毂与钢片之间，可限制减震弹簧的最大压缩量，避免极端工况下弹簧过载断裂；摩擦衬片采用耐磨复合材料，摩擦系数稳定在0.35到0.4区间，可在-40℃到250℃的工作温度范围内保持稳定的扭矩传递能力，避免高温下摩擦系数热衰退导致的离合器打滑。部分从动盘在摩擦片上设置了磨损限位标记，当摩擦衬片磨损至标记位置时，提示用户需及时更换从动盘总成，避免铆钉外露刮伤飞轮与压盘工作面。在装配适配层面，从动盘的安装方向有明确的结构防错设计，花键毂一侧的凸起台阶对应飞轮侧的凹陷空间，反向安装会导致离合器无法彻底分离，

　　装配时需保证从动盘与飞轮的同轴度误差控制在0.2mm以内，避免输入轴装配困难、运转时出现偏摆抖动。针对重载工况的从动盘，在摩擦片与钢片之间增加了波形弹簧片，接合过程中波形弹簧逐步被压平，让摩擦面的压紧力线性上升，实现更平顺的动力接合，减少起步时的冲击载荷；针对频繁启停的城市工况车辆，从动盘的减震阻尼片采用高阻尼复合材料，可快速衰减扭转振动的振幅，避免传动系出现持续的异响共振。
