汽车发动机点火火花塞精细结构造型

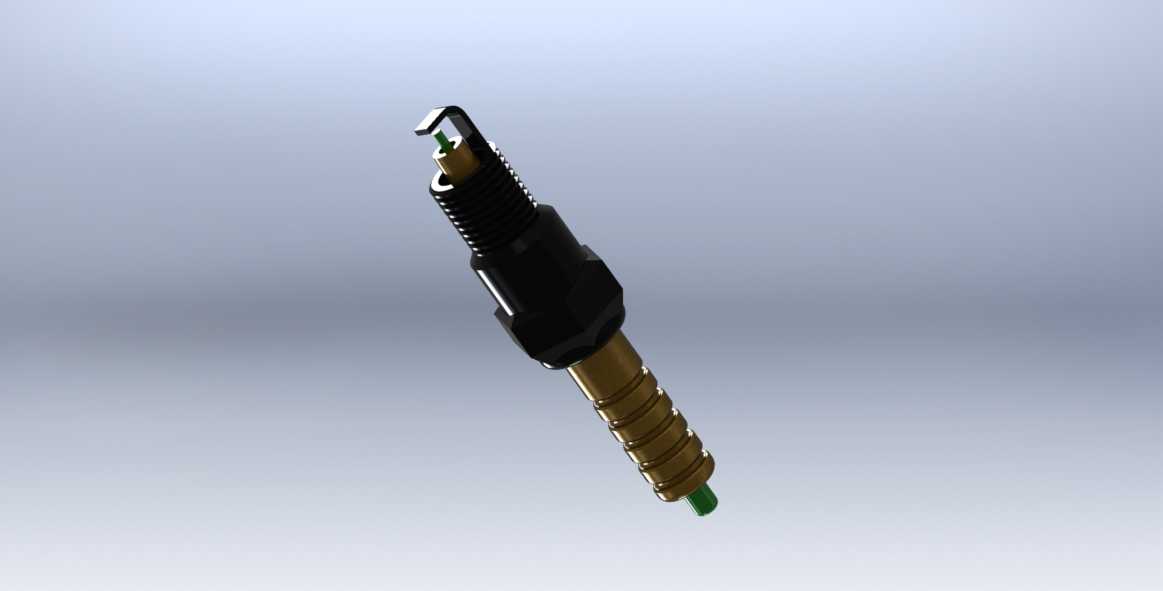

　　在汽油发动机的燃烧系统开发里，火花塞属于体积不大却直接决定点火可靠性的核心零件，这套三维结构完整还原了量产装车件的各段特征，可用于发动机周边布置校核、点火系统教学演示、维修工装设计以及零部件结构认知。从整机布置角度看，火花塞需要斜向或垂直拧入气缸盖的安装孔，下端电极伸入燃烧室顶部，上端接线端露出气门室罩盖区域，周边要预留点火线圈或高压阻尼线的插拔空间，还要避让凸轮轴、喷油器、冷却水道和加强筋，因此建模时各段直径、长度和六角拧动位的位置都不能随意简化。

　　模型中段的金属壳体带有标准安装外螺纹，螺纹段的长度、公称直径和密封座面形式直接影响拧入深度：伸入过长会挤占燃烧室容积、触碰活塞顶部，伸入过短则火焰核传播路径变长、怠速稳定性下降。螺纹上方的六角棱柱是套筒扳手施加拧紧力矩的受力位，对边宽度按照常用火花塞套筒规格构建，周边留出的径向空间要能容纳套筒壁厚并允许扳手小幅摆动，这在缸盖结构紧凑的增压小排量发动机上尤其需要提前检查。六角下方的密封面配合垫圈或锥面完成燃烧室与外界的密封，建模时保留了台阶过渡，便于分析压紧面与缸盖沉孔的贴合关系。

　　壳体往下延伸的部位为金属导热路径，外表的多道环形肋纹既对应壳体滚压、折弯装配工艺，也增加了与周围空气的接触面积，帮助把燃烧室吸收的热量逐步传递给缸盖水套。热流控制是火花塞选型的关键：裙部过长、导热路径偏长会形成热型塞，低速低负荷时电极温度过高，容易引发炽热点火；裙部短、传热快的冷型塞则适合高压缩比、高增压机型，但若匹配过度，低速工况自清洁能力不足，电极容易积碳。该结构把中心金属杆、陶瓷绝缘体和外壳的同轴关系表达清楚，能够直观展示热量从中心电极到壳体、再到缸盖的传递路线。

　　上部黑色陶瓷绝缘体承担高压绝缘和定位作用，表面设计有多道伞棱。伞棱之间形成空气间隙，可增加高压接线端到金属壳体之间的爬电距离，在潮湿、油污和灰尘环境下减少表面闪络；陶瓷件上端的小直径颈部用于插入点火线圈橡胶套或高压线头，端部金属接线螺母提供可靠电气连接。模型中陶瓷与金属壳体的滚压收口区域也有体现，这一部位决定内部气密性，装配后中心电极、密封剂、陶瓷和外壳形成不可拆卸的整体结构，设计时需控制收口变形量，既不能压裂陶瓷，也不能让内部构件松动。

　　下端点火端包含中心电极和侧电极。中心电极沿轴线布置，末端通常采用耐蚀耐热合金材料，侧电极从壳体端面弯回并与中心电极保持规定火花间隙。间隙大小直接影响击穿电压和火焰初始形成：间隙偏大时点火能量需求升高，高速高负荷下容易失火；间隙偏小时火花能量弱，冷启动和稀燃工况稳定性变差。电极伸入燃烧室后的位置关系到火焰传播，布置时应尽量靠近燃烧室中央，使火焰到达缸壁各区域的距离更均匀，降低爆震倾向。建模保留了电极弯钩、端面和细小间隙特征，便于在教学或结构评审中说明跳火原理。

　　从安装边界看，整根零件呈细长轴状，最大径向尺寸集中在六角和螺纹段，上端接线区域需要沿轴线方向预留直线装配行程，生产线或维修场景中点火线圈胶套通常沿轴向压入，不能与周边管线发生干涉。气缸盖孔系设计时，螺纹底孔、密封锥面或垫圈沉孔、扳手空间和陶瓷段避让孔呈阶梯同轴布置，公差链会影响最终伸入量。三维模型将这些阶梯关系连续表达，可用于检查孔深、壁厚以及水套距离，避免钻孔时击穿冷却通道。

　　在发动机试验和故障分析中，该结构还可用于说明不同工况下的电极烧蚀、积碳和油污状态：混合气过浓、机油消耗过高或点火能量不足时，裙部颜色和沉积物形态会发生变化；而正常工作温度下，绝缘体端部应保持一定自清洁温度。围绕这一零件建立完整数模，能够帮助结构工程师在缸盖设计早期同步校核点火系统位置，也能让维修和教学人员理解螺纹密封、高压绝缘、电极传热和燃烧点火之间的工程约束。
