通讯设备内置偏心传动夹持组件结构

　　这套偏心传动夹持组件主要面向手持通讯终端内部的紧凑传动工位设计，常见于便携通讯设备的镜头调焦、卡扣锁止、振动触发或者侧键联动场景，在有限的机身内部空间里，依靠偏心回转的行程差，把旋转输入转化为指定方向的小幅直线推压或者卡扣开合动作，不需要额外布置大尺寸连杆机构，刚好适配消费类通讯产品内部堆叠密集、预留安装空间极小的装配特点。

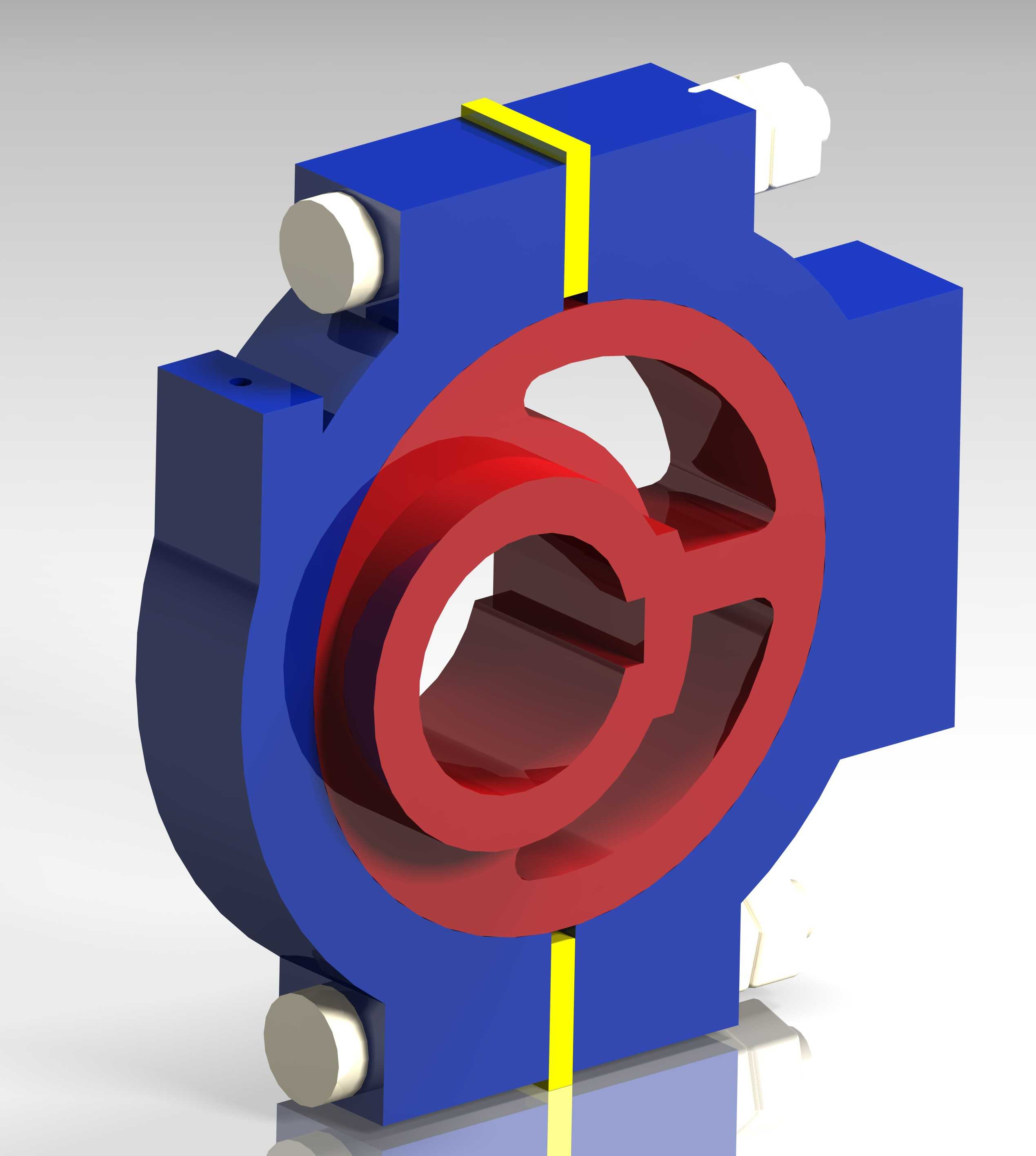

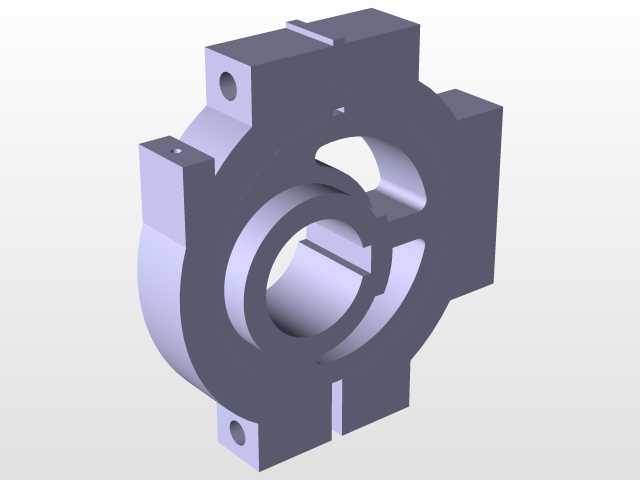

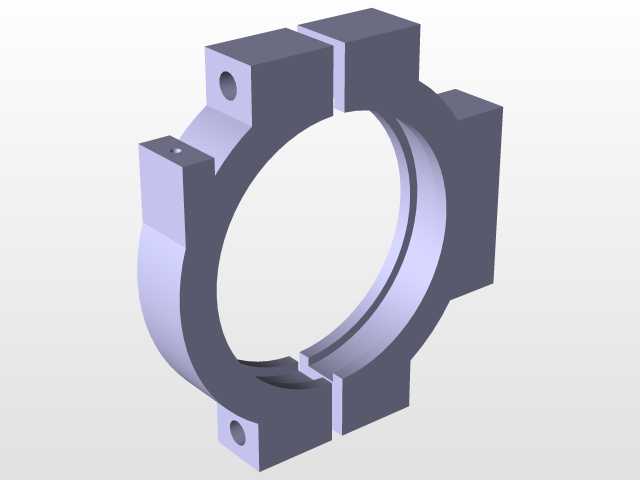

　　从实际装配边界来看，组件整体采用左右对合的分体式基座结构，蓝色的基座外壳预留了两处同轴的销轴安装孔，上下两根圆柱销轴贯穿基座两侧的支撑耳，既作为内部偏心轮组的回转支撑轴，也承担两半基座的对合定位作用，装配时销轴压入基座孔位后，不需要额外增加紧固件就能保证两半壳体的同轴度，基座外侧延伸出的方形凸台是整机安装的定位止口，凸台端面和通讯设备内部的注塑骨架定位面贴合，凸台上预留的螺丝过孔可以直接把整个组件锁附在机身预设的安装柱上，安装后整体外轮廓不会和周边的电池、主板、排线预留位发生干涉，外围的黄色束带可以在组件预装阶段临时箍住两半基座，避免周转过程中壳体散开、内部偏心轮脱落，到整机总装工位锁完固定螺丝后，束带也可以保留，辅助约束壳体的合模缝隙，抵消设备跌落时两半基座的张开冲击力。

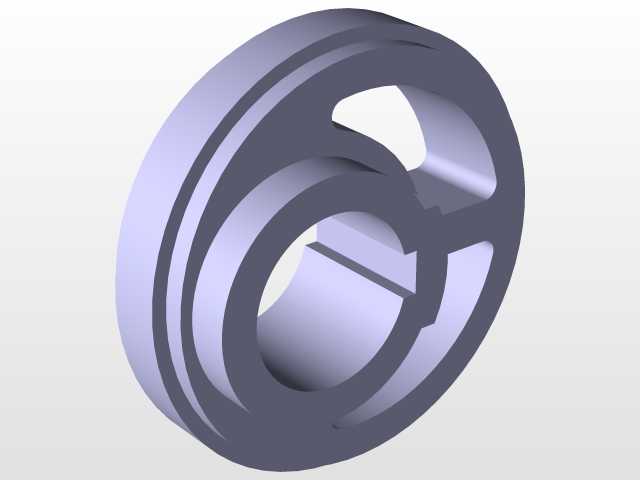

　　组件核心的红色偏心轮组采用双层嵌套的偏心环结构，外层大环和基座内腔的圆弧槽适配，内层小环的偏心距和外层错开，回转过程中两层环的偏心行程叠加，可以在很小的转角范围内输出平稳的线性推程，不会出现单偏心轮常见的启动死点，也能把传动过程中的侧向力分解到两层环的接触面上，降低局部接触面的压损。偏心轮的中空缺口是功能避让位，当组件执行锁止动作时，配套的卡扣凸筋可以从缺口位置穿过，到位后偏心轮回转，环体的圆弧面就会压在卡扣背面，把卡扣牢牢顶在锁合位置；需要解锁时偏心轮回转到缺口对准卡扣的位置，卡扣就可以在自身弹力作用下回弹脱开，整个动作行程控制在几毫米范围内，完全匹配通讯设备卡扣的开合行程需求。

　　设计过程中首先要约束的是基座内腔和偏心轮的配合间隙，间隙过大偏心轮回转时会出现径向晃动，传动行程出现偏差，长期使用后晃动量累积会导致锁止不到位；间隙过小则偏心轮在温度变化、塑胶件吸水胀大之后会出现卡滞，低温环境下甚至会完全转不动，因此配合面的公差需要结合所选塑胶材料的收缩率、胀缩系数做匹配，回转接触面做适当的抛光处理降低摩擦阻力。两根销轴的同轴度是整套组件装配的核心管控项，如果上下销轴的同轴度偏差超出允许范围，偏心轮转动时会出现别劲现象，操作扭力会大幅上升，严重时直接卡死，因此基座的两个支撑耳上的销轴孔需要在模具加工时保证位置精度，注塑成型后孔位的变形量也要纳入入厂检验项。

　　基座侧面伸出的白色小凸块是动作触发的拨杆配合位，外部的驱动拨块或者手动按键压在这个凸块上，就可以带动整套偏心轮组绕销轴回转，不需要在偏心轮上额外伸出操作柄，进一步压缩了组件的整体占用空间。偏心轮轮廓上的不同圆弧段对应不同的工作位置，锁止位对应的圆弧面设计成同心段，当偏心轮转至锁止位置时，即使外部施加反向的冲击力，同心段的接触面不会产生驱动偏心轮回转的分力，实现机构的自锁，不会因为设备意外摔落、挤压出现意外解锁的问题。

　　在整机堆叠校核阶段，需要重点确认组件外围的运动包络空间，偏心轮回转时所有轮廓的最外沿都不能侵入周边排线、电池的预留安全区域，基座的安装止口高度要和机身骨架的定位槽深度匹配，保证锁附后组件不会出现上下窜动。这套结构把偏心传动、锁止夹持、壳体定位功能整合在同一个紧凑模块里，零件数量少，装配工序简单，非常适合大批量消费通讯产品的生产装配，同时偏心机构的传动特性自带力放大效果，只需要很小的操作扭力就能输出足够大的锁止压紧力，按键操作手感也可以通过偏心轮的轮廓曲线做调校，在锁止到位的位置提供清晰的段落反馈。
