全向移动麦克纳姆轮结构设计

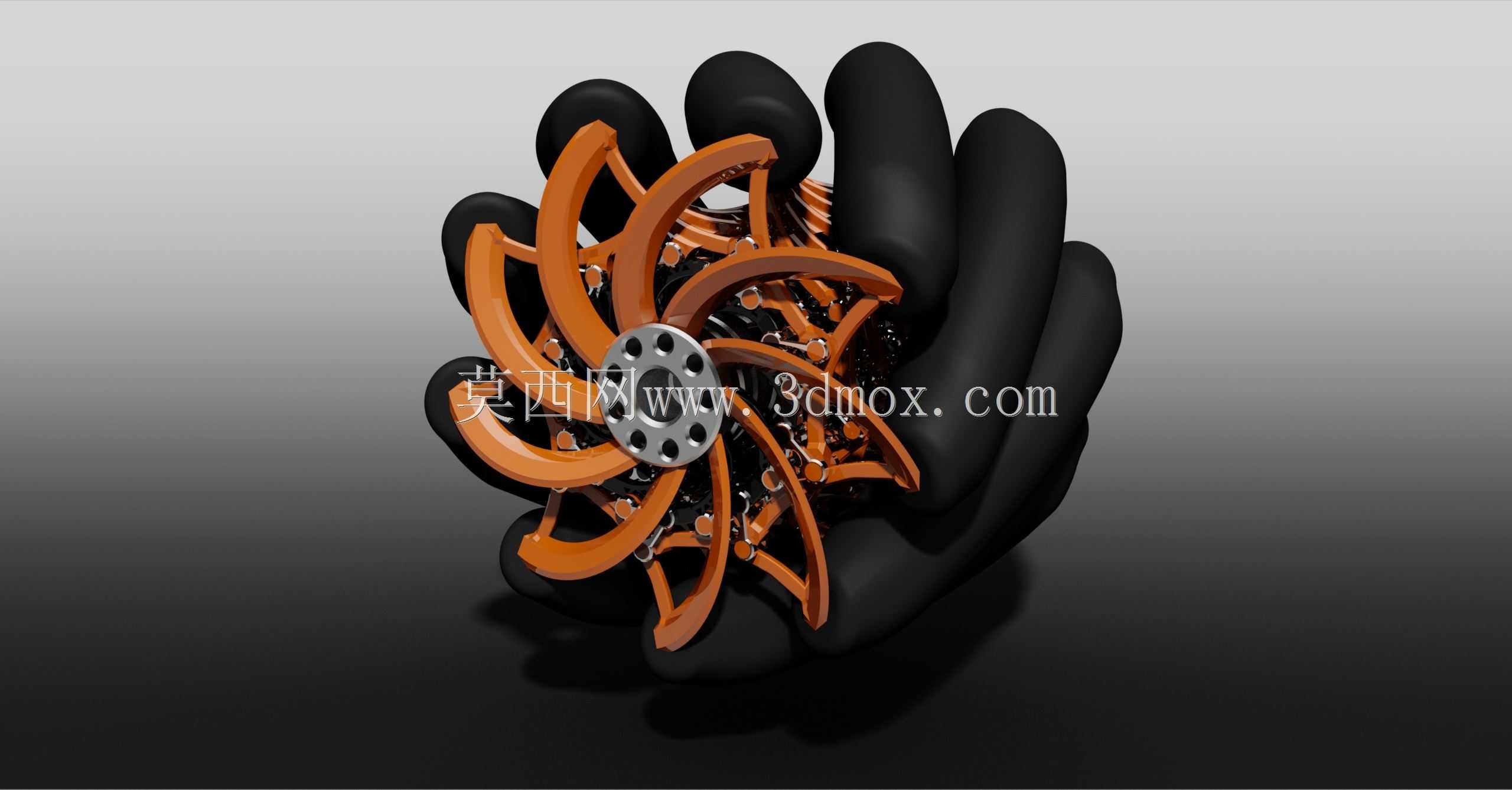

这款麦克纳姆轮是面向全向移动场景开发的行走执行部件，核心应用覆盖智能仓储AGV底盘、工业巡检移动机器人、狭小空间作业转运平台、特种服务机器人、赛事级移动机器人底盘等对移动灵活性有高要求的领域，区别于传统差速轮仅能实现前后转向的移动逻辑，该轮组可依托自身辊子的排布角度，配合多轮协同的转速差控制，实现车体零半径转向、横向平移、斜向移动、任意角度连续轨迹移动等特殊运动形式，能够在通道狭窄、转向空间受限的作业场景中大幅提升移动效率，省去传统轮组需要反复调整转向角度的冗余操作。从功能特性来看，该轮组采用轮毂与周向斜置辊子的组合结构，轮毂作为核心承载基体，承担轮组与驱动轴的连接传动、整体载荷传递的作用，周向排布的辊子轴线与轮毂主轴线呈固定夹角，每个辊子都可绕自身轴线自由转动，当轮毂受驱动旋转时，接触地面的辊子会产生分解方向的摩擦力，通过不同位置轮组的转速与转向匹配，即可合成任意方向的整体驱动力，实现全向移动的功能。在设计思路上，这款轮组优先考虑了载荷分布的均匀性，辊子沿轮毂周向等距排布，确保轮组转动过程中始终有足够数量的辊子与地面接触，避免移动过程中出现颠簸、载荷突变的问题；同时辊子的外轮廓采用适配地面接触的弧面设计，既保证与硬质平整地面的接触面积足够，降低接触压强减少辊面磨损，也能在轻微不平整的地面上保持稳定的摩擦力输出，避免打滑影响移动精度；轮毂与驱动轴的连接位采用标准的定心配合结构，可适配常规的驱动电机输出轴安装尺寸，降低底盘集成时的适配难度。在安装边界与尺寸设计上，轮组的整体外径适配中小型移动底盘的离地间隙要求，轮毂宽度控制在紧凑范围内，不会占用过多底盘横向安装空间，安装孔位采用圆周均布的设计，可兼容不同安装法兰的连接需求，辊子的安装间隙经过合理预留，既避免转动过程中出现卡滞，也控制了间隙量防止杂物嵌入影响辊子转动，轮组的整体承载能力经过结构校核，可满足百公斤级载荷的移动平台使用需求，适配多数工业级、民用级全向移动设备的安装使用要求。
