多关节战术侦察仿生机器人结构

　　这套三维结构围绕战术侦察场景展开，整体并非单纯的拟人造型，而是把移动观察、姿态调整、局部承载和任务模块挂载放在同一套机械框架内考虑。实际使用时，它可以部署在狭窄通道、废墟边缘、室内楼层或装备库区，承担近距离观察、环境确认和危险区域先行进入等任务。相比固定监控设备，带关节的机械结构能够根据地形和观察角度改变姿态，头部观察单元可以独立转向，胸部区域则承担主要器件布置与连接作用。

　　从结构层级看，头部不只是外观件，更适合作为传感器、摄像单元、照明组件或小型探测模块的安装位置。设计时需要预留镜头视场边界，避免肩部、手臂或胸部外壳在俯仰、转向过程中遮挡观察范围。头部与躯干之间的连接位置应考虑回转支承、短轴、限位结构和线缆通道，若后续加入电控线路，中心过线孔能够减少外部走线暴露，也能降低关节转动时拉扯线缆的风险。

　　胸部是整机的核心承载区，外形轮廓需要兼顾内部空间和外部防护。工程建模时不能只追求曲面流畅，还要明确内部电池、控制板、通信模块或配重块的安装平面。胸部壳体与背部、肩部、腰部之间的连接边应留出装配间隙，紧固件位置尽量布置在便于维护的区域。对于侦察类设备，胸部前侧还可预留快拆面板，用于更换探测模块或维护核心元件；侧面则需要考虑手臂运动包络，防止大臂抬起时与壳体发生干涉。

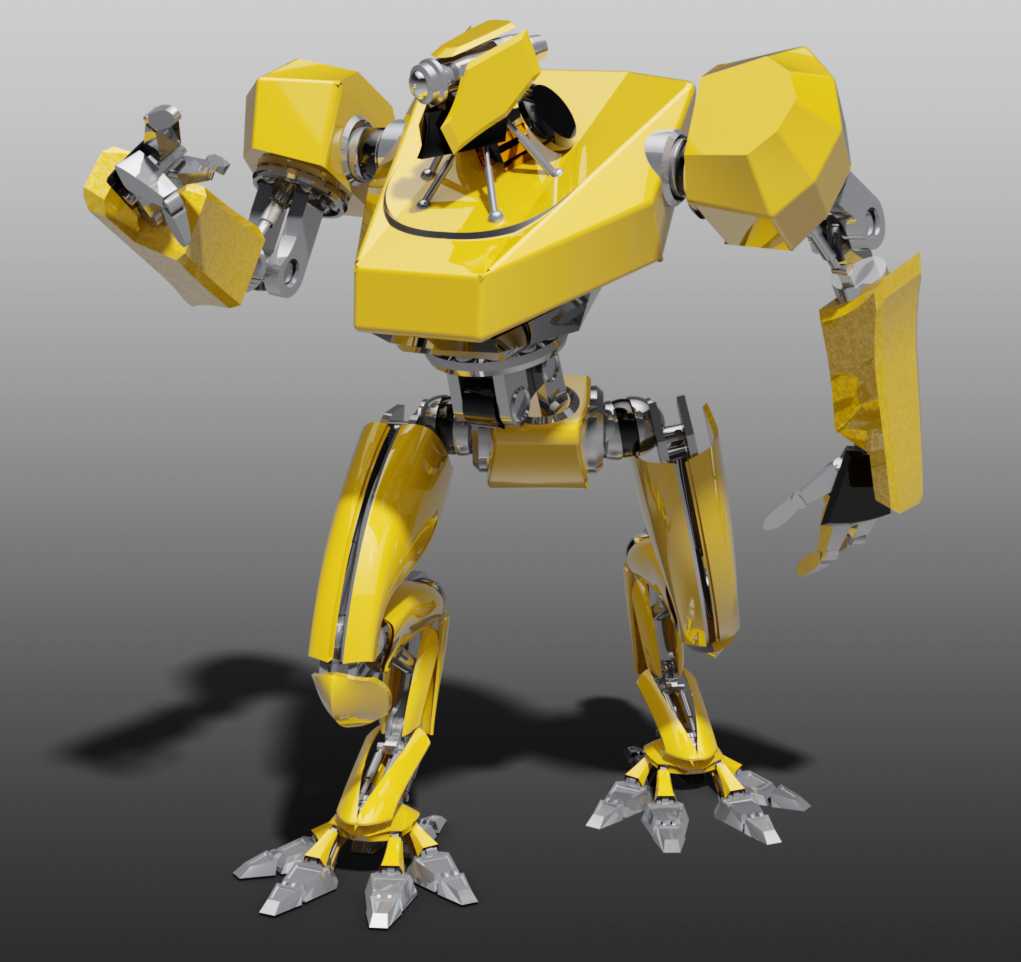

　　手臂部分采用多关节思路，肩部负责大范围摆动，肘部提供折叠和伸展，腕部可根据任务需求加入旋转或俯仰。机械臂在这类设备上并不一定承担重载，更多是完成姿态平衡、推开障碍物、操作小型开关或搭载辅助工具。因此连杆设计不宜过度粗重，壁厚和加强筋应围绕轻载、快速响应和重复定位来安排。关节处需要明确止动角度，尤其在手臂回收至胸部两侧时，要保证外形紧凑，便于通过门洞、管道或狭窄缝隙。

　　外形尺寸的控制直接影响任务适应性。整机高度、肩宽和胸厚应按照通行边界反推，肩宽决定其能否穿过狭窄入口，胸厚影响趴伏或贴墙移动时的通过性，手臂展开半径则关系到作业空间。建模过程中需要分别建立收纳姿态、观察姿态和伸展姿态三种典型状态，检查头部转动、手臂前伸、肘部弯曲时的最小安全间隙。若底部后续接入移动底盘或腿足机构，腰部连接面还要保留螺栓孔、定位销孔和中心走线空间，不能把躯干下端做成完全封闭的装饰曲面。

　　安装边界方面，头部模块的安装面应保持平整并设置定位基准，便于摄像或传感组件校准；胸部内部器件建议采用分层支架固定，避免全部依赖外壳承载；手臂关节的轴线需要在装配中保持同轴，否则连续转动时容易出现卡顿或异常磨损。外壳曲面可以采用分块方式处理，前后罩壳、侧护板和关节护罩分别建模，既有利于后期加工，也能在维修时单独拆卸。

　　在方案验证阶段，可先通过三维装配检查各模块的运动关系，再根据重量分布调整胸部和下肢连接位置。侦察设备通常要求低姿态、高通过性和稳定观察，因此结构重心应尽量靠近躯干中下部，头部载荷不宜过大，手臂伸出时也要避免整机前倾。通过把观察单元、躯干防护、多关节手臂和任务挂载接口统一考虑，模型能够从概念造型进一步转化为可评审、可拆件、可装配的机械结构方案。
