嵌入式吸顶扬声器同轴发声结构

　　该结构围绕嵌入式扬声器的整机装配关系展开，主体由圆形发声单元、中部磁路组件、周向弹性支撑卡扣和底部环形安装法兰构成，适用于吊顶开孔安装、车载顶棚布置、机柜面板集成以及小型通讯终端的音频输出场景。在实际工程选型中，这类部件并不单独作为终端设备存在，而是作为声学系统里的电声转换单元，被安装到天花板、设备面板、交通工具内饰或通讯箱体内部，承担语音提示、告警播报、背景音乐播放和人机交互音频反馈等功能。

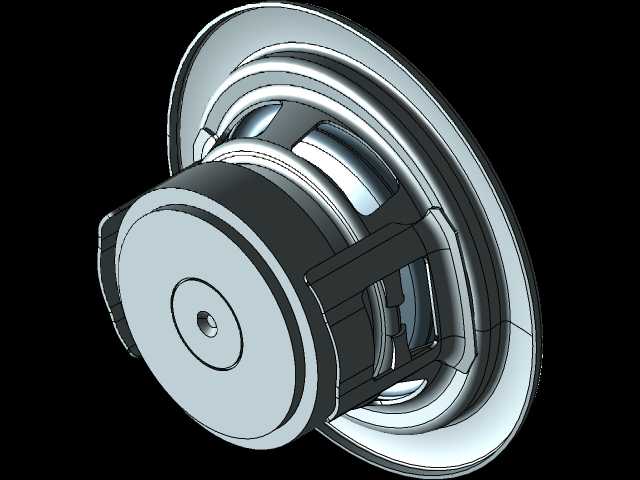

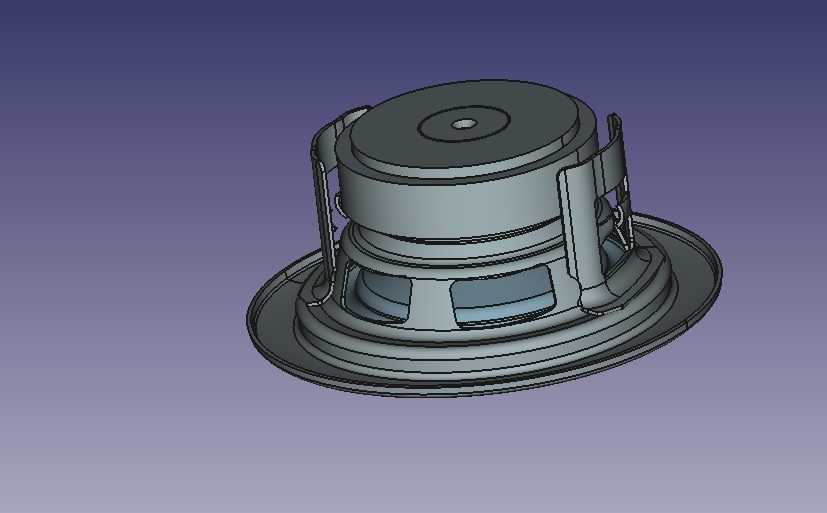

　　从结构布局看，模型上部为圆柱形磁路与盆架组合区域，外径相对集中，形成扬声器背部的主要占位；下部为扩口式环形法兰，法兰直径明显大于背部筒体，安装后可覆盖开孔边缘，既承担定位作用，也能遮挡面板与开孔之间的装配间隙。周向布置的弹性卡扣从盆架外侧向下延伸，卡扣末端带有向外张开的限位结构，装入预制圆孔后，卡扣与法兰面共同夹持安装基板，无需额外螺钉即可完成快速固定。这种设计在批量装配中优势明显，尤其适合薄板、吊顶石膏板、塑料面板和薄金属板上的预装作业，能够减少紧固件数量，降低现场安装对工具的依赖。

　　建模时需要重点控制背部筒体直径、法兰外径、整体高度以及卡扣张开范围之间的关系。背部筒体决定了开孔后的穿入尺寸，若开孔过小，筒体与孔壁发生干涉，卡扣无法顺利越过基板；若开孔过大，法兰覆盖量不足，安装后会出现松动或外观缝隙。法兰宽度应保留足够的搭接边界，使面板开孔误差能够被法兰面吸收。卡扣的位置、厚度和弹性变形量则直接影响插拔力与保持力，卡扣过少会导致扬声器在振动环境中旋转或脱落，卡扣过紧又会增加装配难度，甚至在压入时损伤面板。

　　磁路部分位于结构上部，圆柱外形有利于在有限空间内集中布置磁铁、导磁件和音圈相关组件。盆架作为承托骨架，将磁路、振膜支撑和安装结构连接为一体，侧面留出的开窗区域可减轻重量，同时为振膜运动提供空气流通空间。对于吸顶安装场景，背部高度是必须校核的边界条件，吊顶上方通常存在龙骨、线缆、风管和保温层，扬声器背部不能与这些隐蔽构件发生干涉；对于车载或机柜场景，还需要关注后方线束走向和维护空间，避免装配后无法接线或拆卸。

　　底部法兰并非单纯装饰件，其环形轮廓与发声单元的前侧空间相连，能够在安装面上形成稳定的贴合边界。设计法兰面时，应考虑与海绵垫圈、橡胶密封圈或装饰网罩的配合。若用于潮湿环境或有防尘要求的通讯设备，法兰与面板之间可增加压缩垫圈，通过卡扣压紧形成密封；若用于公共广播场景，则可在法兰外侧覆盖面罩，使外露面更加平整。模型中法兰与筒体之间的过渡圆角、加强筋和台阶关系，对后续模具开模、钣金开孔和塑料件注塑都有直接影响。

　　从功能特性上看，该扬声器结构强调同轴布置和圆形对称布局。圆形轮廓有利于振膜受力均匀，声波辐射方向与安装孔轴线一致，周向卡扣也能实现近似对称的夹紧力。相比单侧螺钉固定方式，多点弹性卡扣可以减少装配应力集中，避免盆架变形导致音圈摩擦。对于需要长期承受音频振动的部件，支撑结构的疲劳寿命不能忽视，卡扣根部应保留合理圆角，避免反复拆装时出现白纹或断裂。

　　在三维设计过程中，可先以安装孔轴线为基准建立中心轴，再分别绘制背部磁路筒径、盆架外轮廓、法兰覆盖圆和卡扣分布圆。法兰面到背部顶端的高度用于校核安装腔体深度，卡扣末端到法兰面的距离对应基板厚度范围，卡扣外张量则决定最小插入力和最大保持力。若安装基板厚度变化较大，可通过调整卡扣长度或增设多段卡位来兼容不同板厚。接线区域应在模型侧面或背部预留走线空间，不能让卡扣、法兰和安装孔壁挤压线缆。

　　该类结构在通讯广播、车载内饰、智能终端和工业提示设备中都具有较强通用性。工程应用时，不仅要关注发声单元本身的外形，还要把开孔尺寸、板厚范围、背部腔体、密封垫圈、面罩配合和维修拆卸路径一并纳入校核。通过完整表达磁路筒体、盆架、弹性卡扣和环形法兰的装配关系，该模型能够为吸顶扬声器选型、面板开孔设计、安装结构验证以及后续工程出图提供直接参考。
