三通路弯管法兰连接排气歧管结构

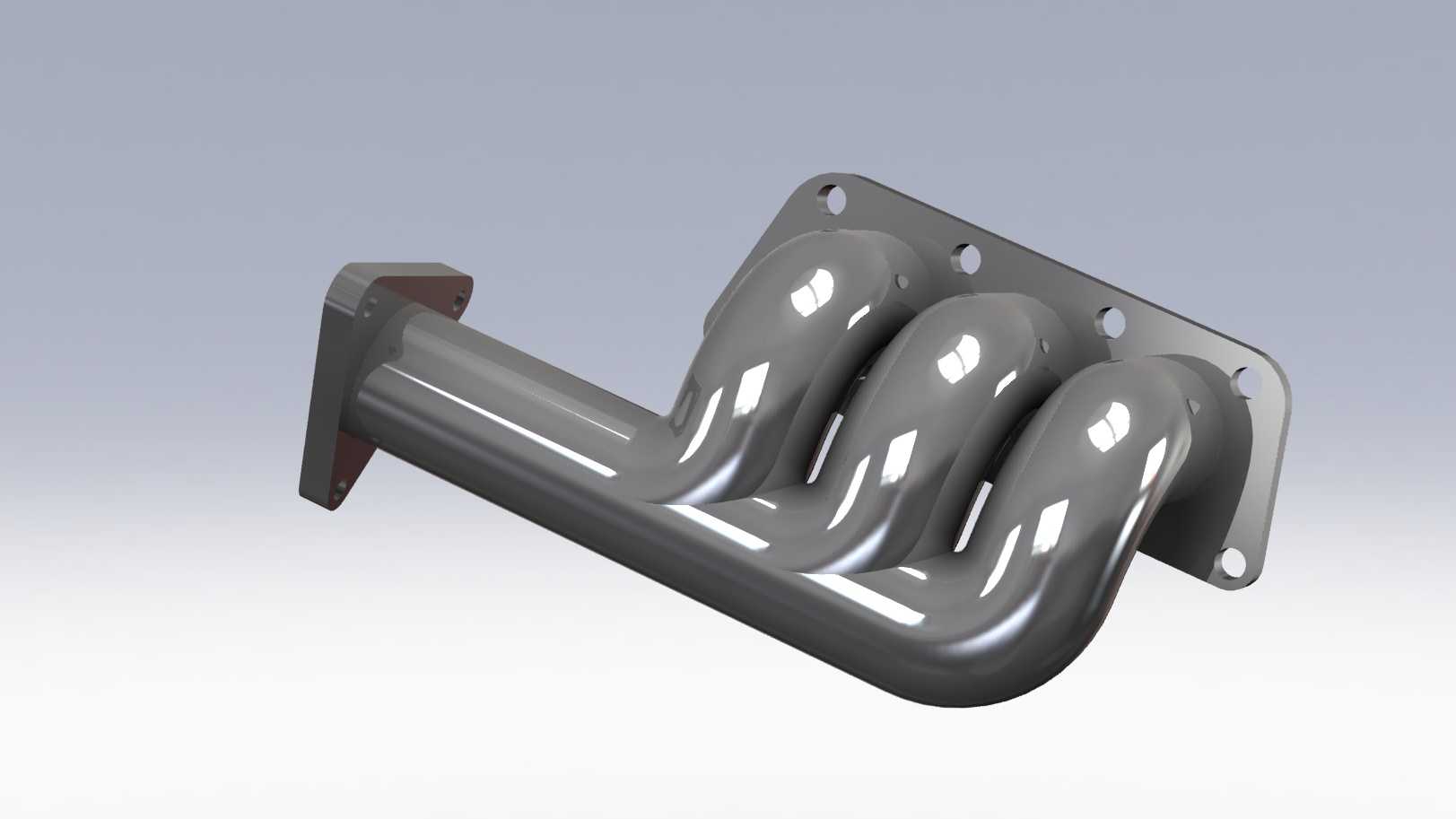

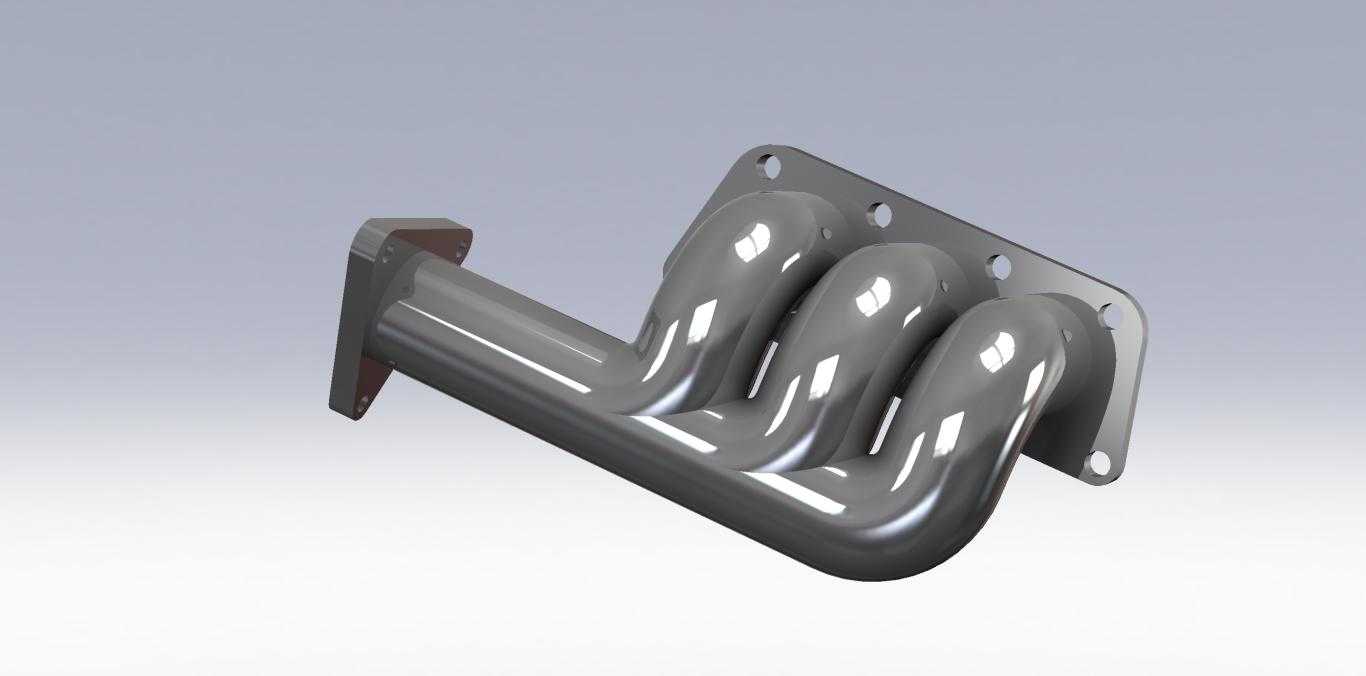

　　该结构为三通路弯管法兰式排气歧管，主要用于多缸内燃机排气系统中，将三个气缸排出的高温废气分别导入独立弯管支路，再汇总至下游排气总管，承担废气导流、支路隔离与安装固定的作用。在实际整机布置中，这类零件位于气缸盖排气侧与涡轮增压器或排气前段之间，工作环境长期承受高温气流、脉冲压力、热膨胀变形以及发动机振动，因此结构设计不仅要满足流道连续性，还要兼顾安装边界、法兰密封、管路避让和热态可靠性。

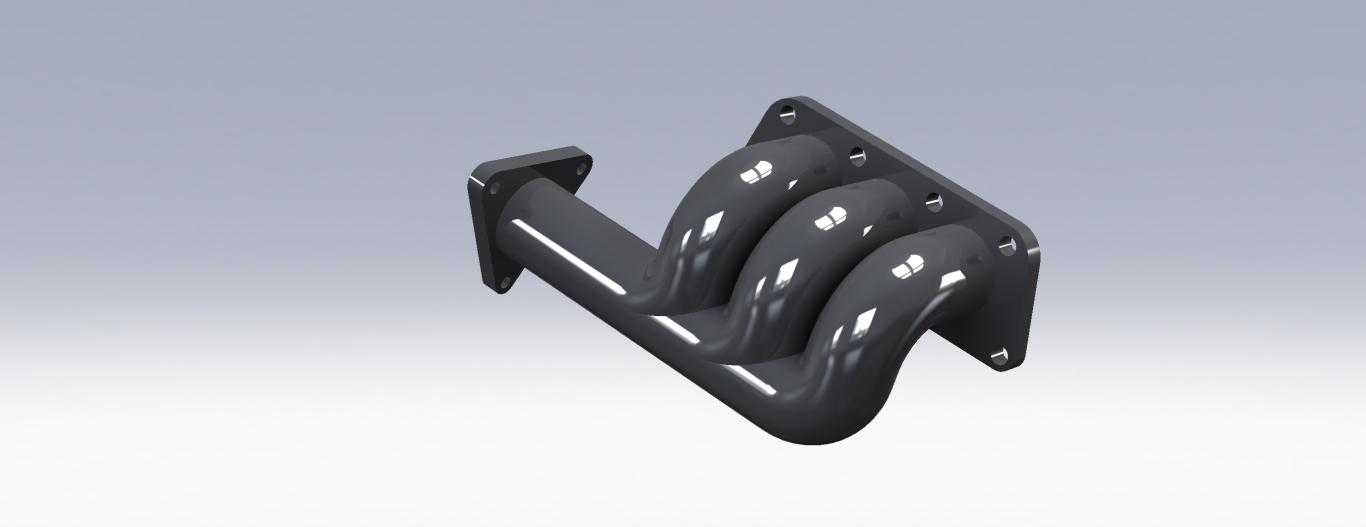

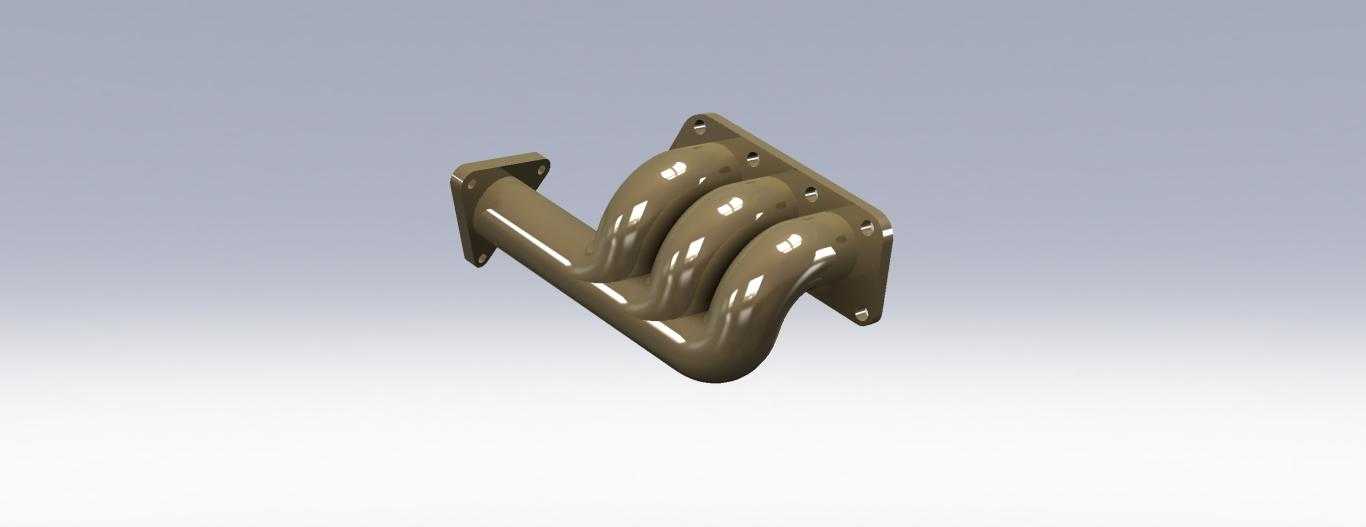

　　从结构组成看，模型包含两侧安装法兰、三根并行弯曲流道以及端部汇合连接区域。法兰面采用平板式安装界面，上面布置多个螺栓孔，用于与气缸盖排气接口贴合紧固。法兰厚度需要在密封压力和热变形之间取得平衡：过薄会在螺栓预紧后产生翘曲，导致排气泄漏；过厚则增加重量并占用缸盖侧面空间。孔位分布围绕各气道开口展开，螺栓间距不宜过大，以保证密封面压力均匀，尤其在支路之间的隔墙区域，需要有足够压紧力防止高温气体串气。

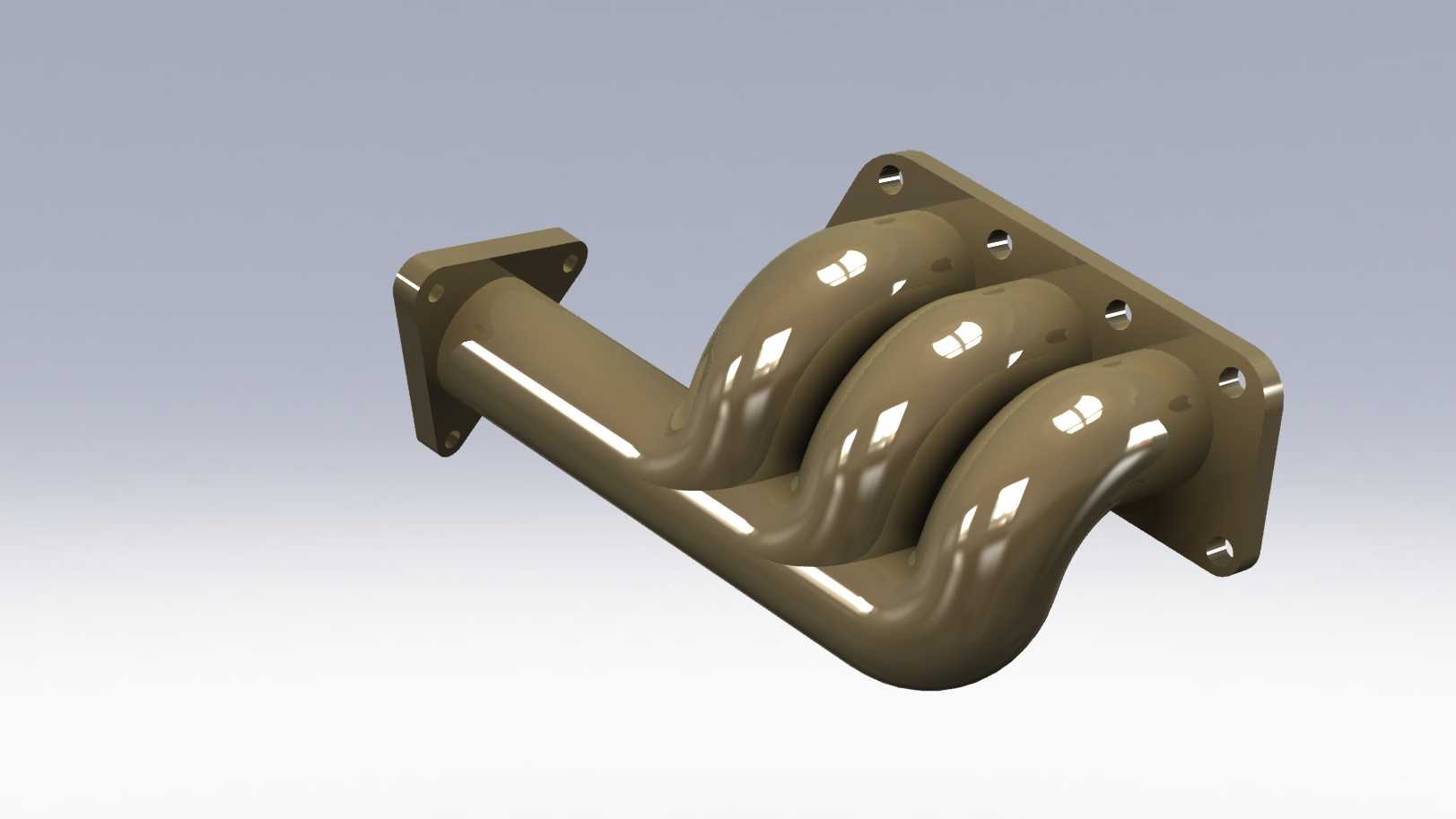

　　三根弯管呈并列排布，管身通过连续平滑弯曲完成从缸盖排气口方向到汇总端方向的转向。管路弯曲半径设计直接影响排气阻力与结构寿命，半径过小会使内壁气流折转剧烈，增加局部压损，并在弯管外侧形成较高热应力；半径过大则会增加整体外廓尺寸，给发动机舱内周边部件留下较少避让空间。模型中弯管走向保持相近曲率和节距，既有利于各缸排气路径长度趋于一致，也便于支管之间形成稳定支撑关系。对于排气脉冲明显的发动机，各支路长度和弯曲形态的一致性会影响扫气效果与排气干涉，因此在建模时需要重点检查中心线走向、端口相位和汇流位置。

　　外形尺寸方面，该零件的安装边界主要由缸盖排气面孔位、下游总管接口位置以及周围机体轮廓共同确定。法兰外形近似矩形，四角和孔位需避开缸盖铸造圆角、冷却水套外壁及紧固件操作空间。三根支管向外弯曲后形成一定高度和纵深，设计时应保证管体外壁与缸体、隔热罩、线束、燃油管路等周边件保留热态间隙。冷态装配间隙不能直接等同于运行间隙，因为歧管受热后会沿长度方向伸长，弯管区域还会产生空间位移，需要在支架、法兰连接和末端接口处吸收热膨胀。

　　安装界面上，进气侧法兰承担主要定位作用，端面平面度、螺栓孔位置度和气道开口同轴度是装配检查重点。若法兰孔与缸盖螺纹孔存在偏差，现场装配时会出现强制拉合，使密封面局部应力升高。排气汇合端通常对接增压器涡壳或排气前管，其接口方位需保证拆装时螺栓具有工具空间，同时避免法兰面在热循环后发生错位。对于带增压的机型，歧管出口还要考虑增压器重量和振动载荷，必要时在汇合区设置加强筋或独立支撑，但加强结构不能明显阻碍管壁散热，也不能造成局部刚度过大而引发热疲劳裂纹。

　　功能特性上，三支路独立弯管能够减少相邻气缸排气过程中的气流冲突。废气从气缸排出时具有明显脉冲性，如果支管过早汇合或汇合角度不合理，高速气团会在交汇处形成相互阻挡，导致背压升高。平滑过渡的弯管内壁和合理的汇流角可以降低涡流损失，使废气更顺畅地进入后处理或增压系统。外壁的连续曲面也有利于热应力分布，避免尖锐转角造成应力集中。实际结构中，支管交汇处通常是温度高、形状复杂、约束较多的区域，建模时应保持圆角过渡和壁厚连续，不要为了外观简洁而保留突兀折边。

　　从三维建模思路看，应先依据缸盖接口建立法兰基准面，确定三个气道入口的中心坐标和螺栓孔 pattern，再绘制各支管中心线路径。中心线需要同时满足出口汇流方向、弯曲半径、最小离地间隙和周边件避让要求。随后以中心线为扫掠轨迹生成等壁厚或变壁厚管体，在法兰与管体交接处建立过渡圆角，并对螺栓孔、密封面、汇合腔和端部接口进行细节处理。完成实体后，应进行装配干涉检查、流道方向检查、孔位贯通检查以及弯管最小曲率检查。对于需要后续仿真的结构，还应保留法兰密封面、管体内腔和安装孔等关键几何特征，以便划分网格后开展热应力、模态和流阻分析。

　　在加工与成型层面，这类歧管可采用铸造、焊接弯管或钣金成形等方式实现。铸造方案适合复杂内腔和集成法兰，但需考虑拔模斜度、铸造圆角和壁厚均匀性；焊接弯管方案便于试制和小批量生产，但法兰与管端焊缝位置应避开高应力弯曲区；钣金冲压焊接结构重量较轻，却对模具曲面和焊接变形控制要求更高。无论采用哪种工艺，三维模型都应准确表达管壁厚度、法兰压紧区域、支管间距和热膨胀方向，使结构设计能够直接服务于装配验证与工程细化。
