旋风式汽车改装轮毂轮辋结构设计

　　这套轮辋结构面向乘用车辆改装与整车配套场景，核心作用是承载轮胎、传递底盘驱动力与制动力，同时在转向过程中承受侧向载荷，是行走系统里直接关联行驶安全与外观风格的关键部件。日常装车时，轮辋需要和轮胎胎圈紧密贴合，中心孔对准轮毂轴头，五处螺栓过孔对应车轴法兰的安装螺柱，锁紧后轮辋端面与轴头法兰完全贴合，车辆行驶中胎面受到的冲击、加速扭矩、刹车反力矩都通过轮辐从轮圈外缘传递到中心安装座，再传导至悬架与车身。

　　从结构布局来看，该轮辋采用大尺寸中空轮圈设计，轮缘位置预留标准轮胎胎圈安装槽，槽底的凸起止口可以防止轮胎在高压充气或者急加速急减速时出现周向滑移，轮圈侧壁的多层加强卷边既提升了整体抗冲击刚度，也避免车辆经过坑洼路面时轮缘受撞击发生变形。轮辋外缘增设的红色装饰环属于外观包覆结构，装配时卡入轮圈外侧的预留环槽，不参与主承载受力，既可以强化运动视觉效果，也能在轻微刮蹭路沿时优先承受磨损，保护金属轮圈本体。

　　中心区域采用五孔安装布局，安装座做了加厚凸台设计，螺栓孔周边局部增厚，分散螺栓锁紧时的压应力，避免长期交变载荷下孔位出现应力开裂。中心盖位置预留品牌标识安装位，装饰盖通过卡扣固定在中心沉槽内，遮挡轴头与锁紧螺母，既降低行驶中风尘泥水对螺栓连接部位的侵蚀，也让轮毂正面视觉更完整。

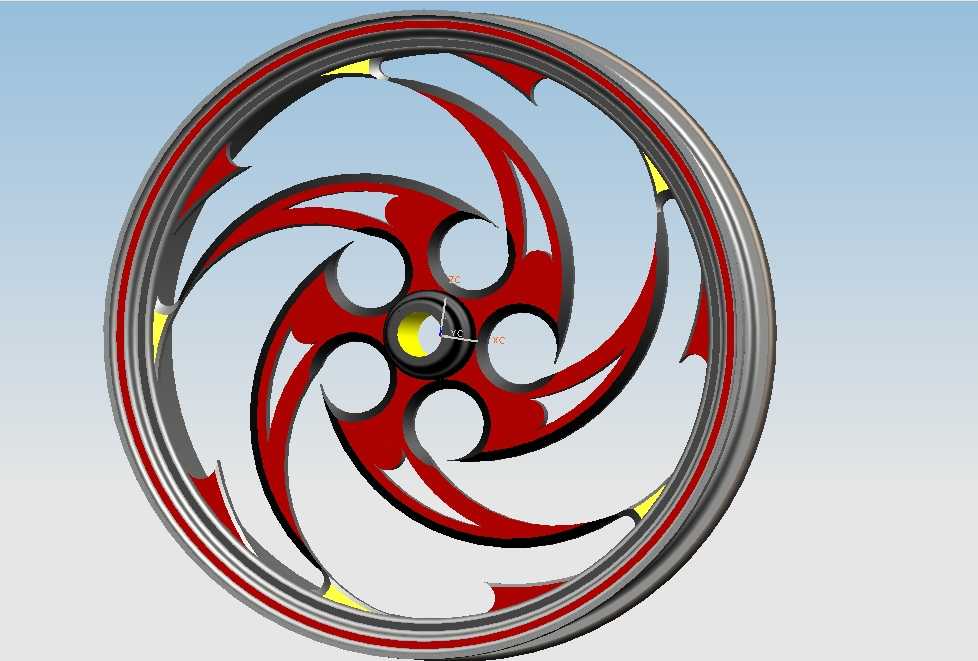

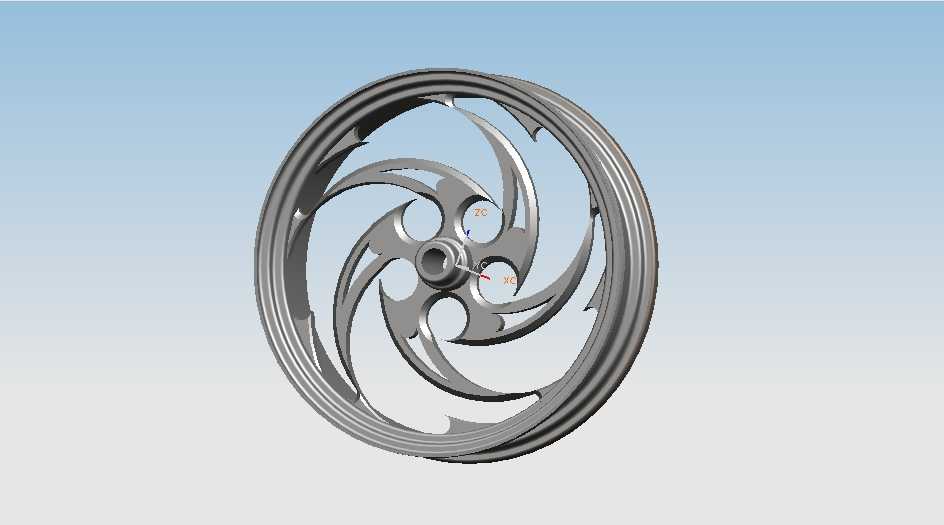

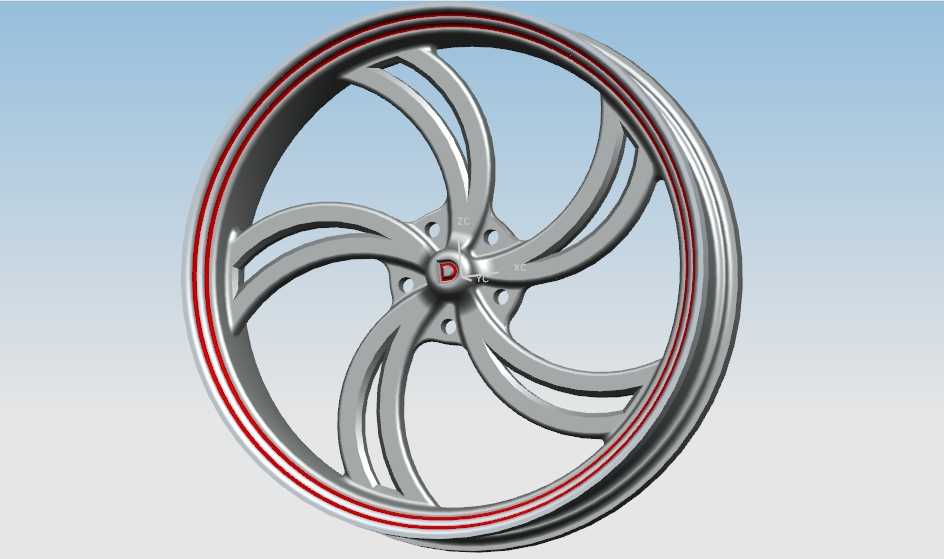

　　轮辐部分采用旋风式双曲面弯臂造型，五组主辐条从中心座向外呈旋转发散形态延伸，每根辐条都做了变截面处理：靠近中心安装座的位置辐条厚度更大、截面宽度更宽，用来传递大扭矩；向轮圈衔接的位置辐条逐渐收窄，同时采用分叉式流线轮廓，在保证结构强度的前提下大幅削减镂空区域的多余材料。这种镂空布局一方面让轮辋整体重量更低，降低簧下质量，车辆悬架响应速度更快，颠簸路面轮胎贴地性更好；另一方面大间隙的辐条空隙可以为刹车盘、刹车卡钳提供充足的通风通道，车辆连续制动时，行驶气流可以顺着辐条旋转的导向快速穿过轮毂内部，带走刹车系统累积的热量，降低刹车热衰减的风险。

　　设计过程中需要重点校核几处边界：首先是安装孔的节圆直径必须和对应车型的轴头法兰参数完全匹配，中心孔直径与轴头定位外径采用间隙配合，保证装车时轮辋可以自动对中，避免高速行驶出现方向盘抖动；其次是轮辋的偏距参数需要匹配悬架轮距设计，偏距过大或者过小都会导致轮胎与翼子板、悬架摆臂发生运动干涉，转向打满方向或者悬架压缩到极限行程时，轮胎不能和车身覆盖件产生摩擦。辐条的内侧轮廓还要预留刹车卡钳的避让空间，针对大尺寸多活塞改装卡钳，辐条背面与卡钳外轮廓之间要保留足够安全间隙，防止车辆重载下沉或者热膨胀后出现剐蹭。

　　受力校核层面，轮辋需要同时承受径向载荷、弯曲载荷与冲击载荷：径向载荷来自车辆整备质量与满载重量，通过轮圈均匀分布到每一根辐条上；弯曲载荷在车辆转向、侧倾时集中作用在辐条与轮圈的衔接位置，因此辐条和轮圈的交接处都做了大圆角过渡，避免直角结构带来的应力集中；冲击工况模拟车辆高速通过深坑、路沿冲击的场景，轮缘局部受力时，卷边结构可以先发生微量弹性形变吸收冲击能量，不会直接出现断裂。材质选型上这类轮辋一般采用低压铸造铝合金工艺，整体成型后再做数控精加工，安装面与螺栓孔的位置公差控制在极小范围，保证动平衡精度，装车后高速运转不会出现偏心振动。表面采用金属抛光与涂装结合的处理方式，辐条表面的高亮金属质感既体现工艺精度，外层防护涂层也可以抵御路面盐水、泥沙的腐蚀，长期使用不会出现氧化起皮。
