三缸内燃机曲轴精密结构造型

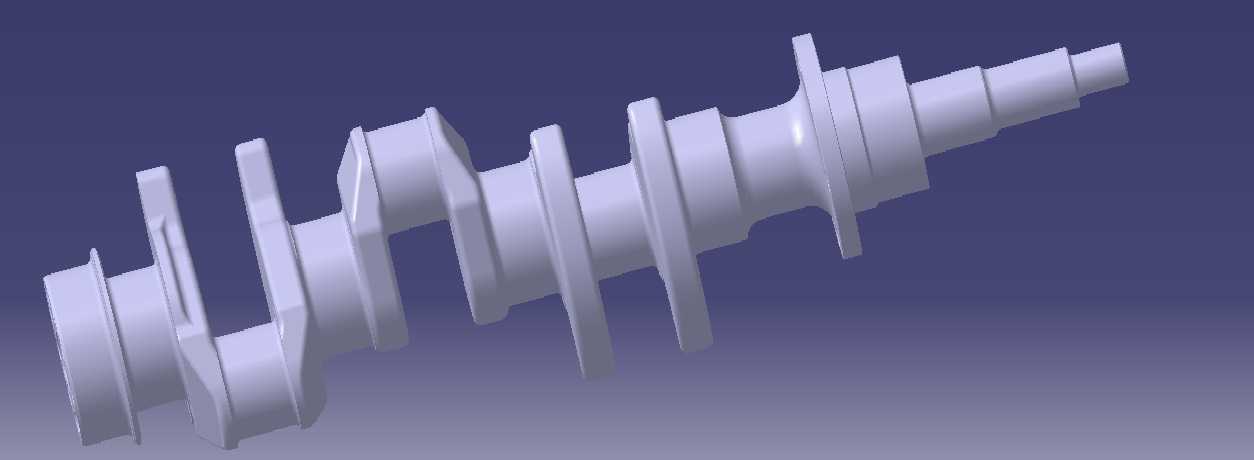

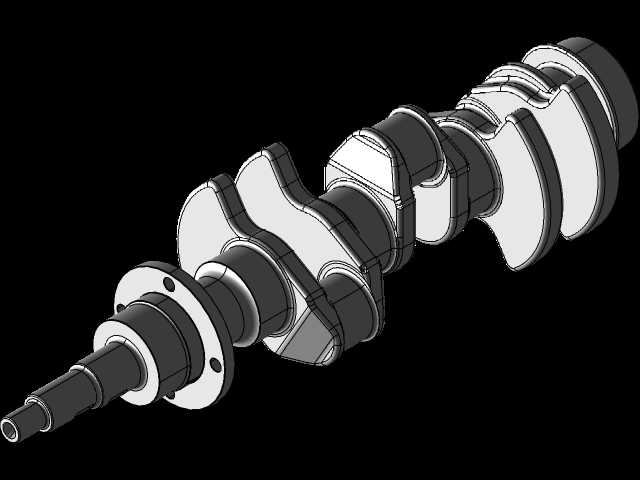

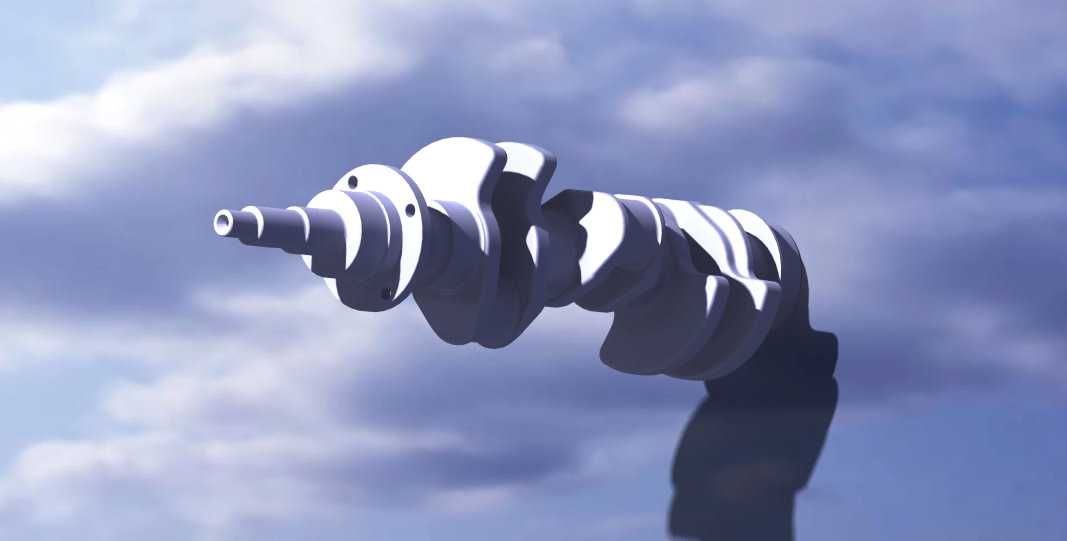

　　曲轴是往复式内燃机中承担动力转换的核心承载件，这一三缸曲轴结构围绕直列三缸发动机的发火顺序与动平衡需求展开，整体将活塞的直线往复运动转化为持续旋转扭矩，并通过输出端向变速箱或负载端传递动力。在整机布置中，曲轴位于缸体下部曲轴箱内，主轴颈被主轴承盖约束在缸体轴承座上，连杆轴颈分别与三根连杆大头配合；三缸机型天然存在一阶往复惯性力矩不平衡的问题，因此结构设计不能简单照搬四缸曲轴的对称布局，需要在曲柄臂配重、轴颈重叠度和两端平衡块布置之间反复校核。从模型外形看，前端带阶梯轴段与法兰定位面，用于安装正时齿轮、皮带轮或减振轮毂；后端预留飞轮连接法兰与密封配合轴颈，保证动力输出端的同轴度与油封贴合。各曲柄销按照三缸机120度相位角错开布置，

　　使三个气缸的做功冲程均匀间隔，降低转速波动。曲柄臂采用厚壁过渡形态，在连杆轴颈两侧形成配重轮廓，用来抵消连杆和活塞往复质量产生的离心惯性力；配重块的外圆轮廓需要避让缸体曲轴箱内壁、机油泵壳体以及连杆大头运动包络，不能在整机运转时发生干涉。实际建模时，主轴颈与连杆轴颈均采用高同轴度要求的回转面，轴颈交接处设置圆角过渡，避免应力集中在交变载荷下形成疲劳裂纹。油道孔沿主轴颈向连杆轴颈斜向贯通，压力机油从缸体主轴承油道进入曲轴内部，再输送到连杆轴承摩擦面，模型中需保留油道走向与孔口倒角，方便后续校核润滑油路的通流截面。安装边界方面，曲轴轴向定位通常依靠其中一道主轴颈两侧的止推面，控制曲轴受热膨胀后的轴向窜动量；前端轴颈要兼顾油封、

　　正时驱动和带轮的装配台阶，各段直径逐级变化，既满足轴承选型宽度，也保证零件能从缸体一端装入。三缸曲轴的配重平衡不能只靠单块平衡块补足，往往需要结合曲轴本体配重与前端扭转减振器、飞轮动平衡共同匹配；建模阶段需要把每个曲柄销对应的旋转质量、往复质量换算到曲柄臂半径上，再调整配重块的扇形角度和厚度。这类曲轴常见于小排量乘用车汽油机、小型柴油发电机组以及非道路通用动力设备，工作中持续承受燃气爆发压力、连杆冲击和扭转振动，因此结构圆角、轴颈表面强化区域和轴承配合公差都直接影响寿命。三维造型过程中，先建立各主轴颈的公共轴线，再按相位角生成三个连杆轴颈偏心轴线，用实体融合方式连接曲柄臂，随后切除配重多余材料并修整拔模与铸造圆角。

　　模型还要核对连杆运动轨迹：当活塞处于上止点和下止点时，连杆大头边缘与平衡块、缸体侧壁的最小间隙必须保留足够安全余量，尤其在三缸机轴向长度紧凑的情况下，相邻气缸的连杆在错拐运转时不能相互碰擦。曲轴输出法兰的螺栓孔分布、定位止口直径和前端键槽或螺纹孔，都要和飞轮、减振器的接口保持一致，保证总装时动力传递可靠。整体结构没有多余装饰，每一段轴颈、每一块配重都服务于承载、平衡、润滑和装配边界，体现了小排量三缸动力总成在紧凑空间内兼顾强度与运转平顺性的设计思路。
