工业重型支撑钢工作台架结构设计

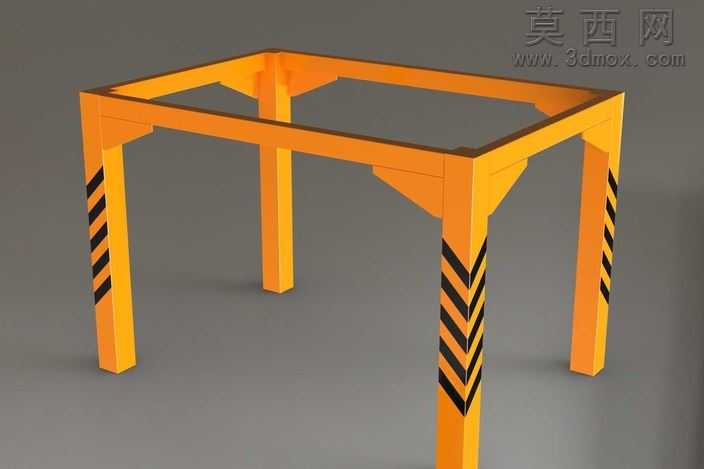

本模型采用SolidWorks进行全参数化三维建模，整体为四柱式矩形框架钢结构设计，建模过程中严格遵循钢结构件的加工工艺逻辑，对每一处型材拼接、筋板加固位置都做了精准的几何约束，确保各部件之间的装配关系完全符合实际焊接装配要求，无干涉错位问题。渲染阶段采用哑光工业橙作为主体涂装材质，还原工业现场重型工位架的常用漆面质感，在四根立柱的下部区域添加黑黄斜纹警示标识材质，标识纹理做了贴合柱面的UV映射处理，避免纹理拉伸变形，地面采用哑光水泥灰材质搭配柔和的环境漫反射光影，突出框架整体的结构轮廓与厚重感。结构设计上，顶部采用矩形型材围合形成平整的承载台面框架，台面下方的四角位置设置三角形加强筋板，筋板与立柱、顶框的连接位置做了圆弧过渡处理，避免应力集中；四根垂直立柱采用等截面矩形型材，保证垂直方向的承重稳定性，立柱与顶框的连接节点同样做了加筋加固处理，整体框架的型材壁厚、筋板厚度均按照重型承重工况做参数化设定，可根据实际承载需求快速调整参数修改尺寸。设计思路围绕工业现场的重型工位承载需求展开，整体造型简洁规整，无多余冗余结构，在保证承重强度的前提下尽可能优化型材用量，降低制造成本；警示标识的设置符合工业生产现场的安全规范要求，能够清晰标识架体的支撑边界，避免作业过程中发生碰撞；框架的整体尺寸适配常见的工业作业工位需求，既可以作为独立的重型操作工位架使用，也可以作为生产线旁的物料承载支撑架，底部预留的安装平面可适配脚轮或者固定地脚的安装，满足固定放置或者移动转运的不同使用场景需求。建模过程中对所有的焊缝位置做了简化示意处理，既保留了钢结构件的工艺特征，又避免模型过于冗余影响查看与编辑效率，各部件均为可编辑的实体特征，方便后续根据实际使用场景进行尺寸调整、结构优化或者工程图纸的导出。
