多层同轴阶梯式绕线轮盘结构件

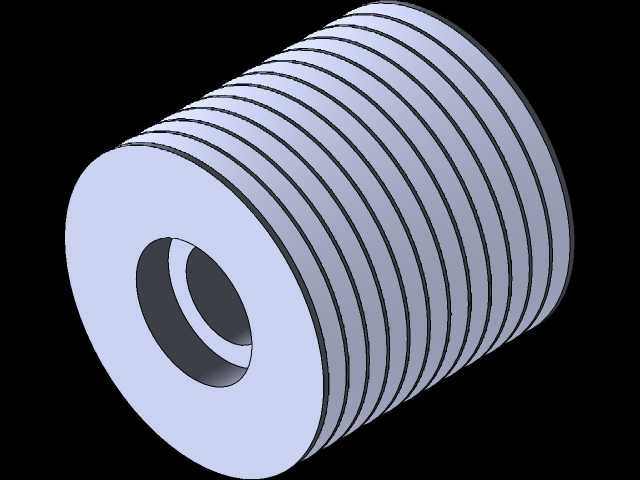

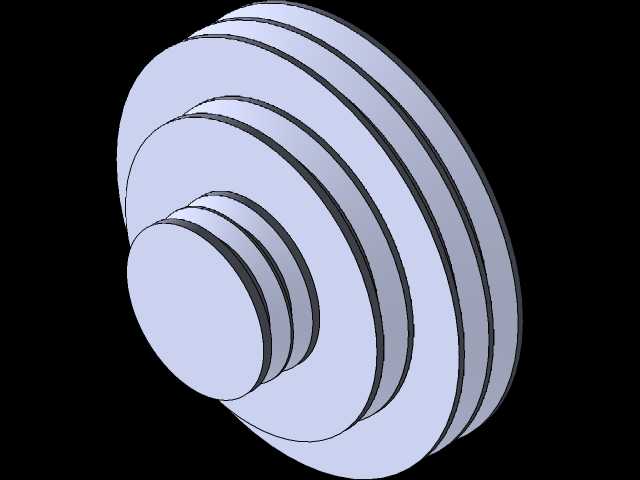

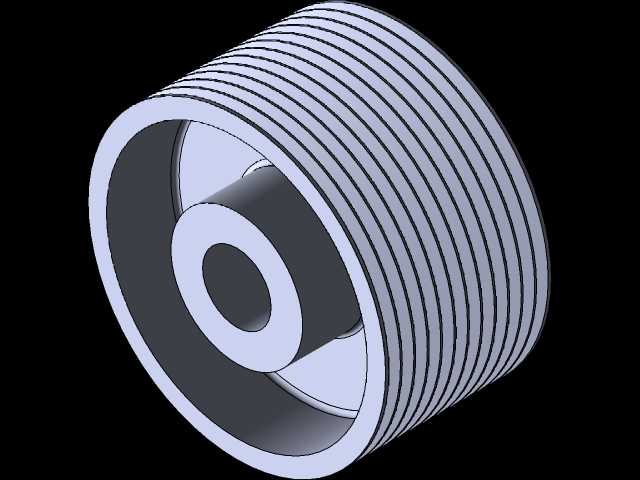

　　该轮盘类结构件采用同轴多阶圆盘堆叠的回转体构型，整体以中心轴线为旋转基准，从一端到另一端依次排布直径逐级递增的环形凸缘，相邻凸缘之间形成等宽的环形限位槽，整体轮廓无外伸支耳、异形缺口或侧向安装结构，所有成型特征均围绕中心轴回转生成，属于典型的轴向限位式绕线、走线或传动导向部件。从现场使用场景来看，这类阶梯轮盘常布置在通讯线缆收放机架、小型线材牵引工位、纺织走线架或者实验室线缆收纳装置的转轴端，不同直径的环槽可以分别容纳不同线径的线缆、绳带或者柔性传动带，多阶直径的设计无需更换不同规格的独立滚轮，单一部件即可适配多种走线半径需求，在小批量多规格线材处理工位上能减少备件数量，降低工位换型时的零件拆装工作量。

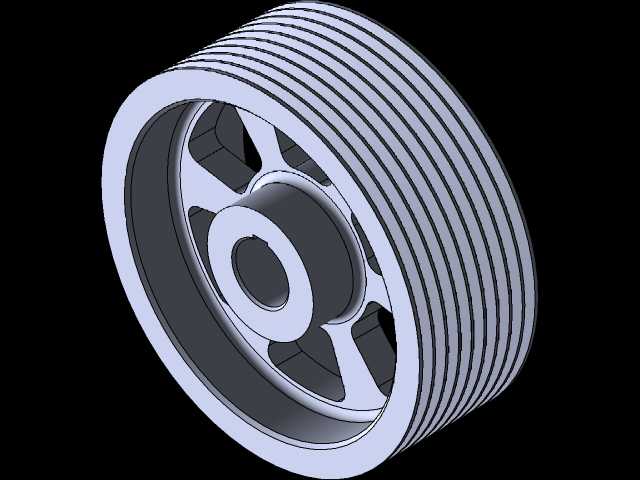

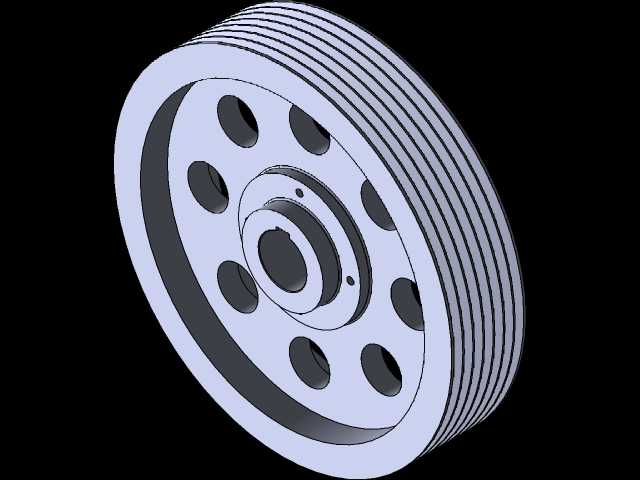

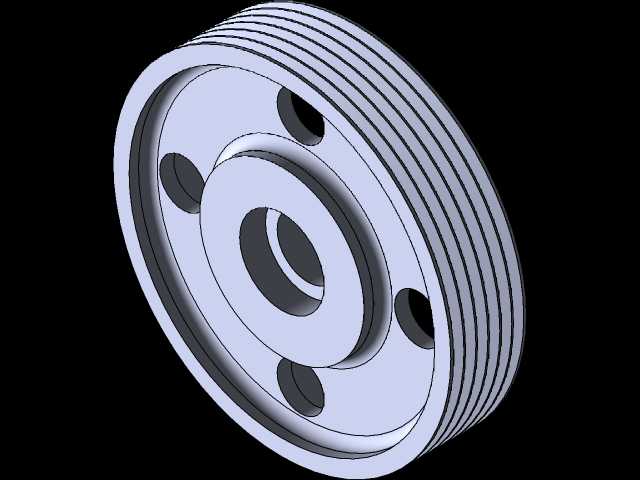

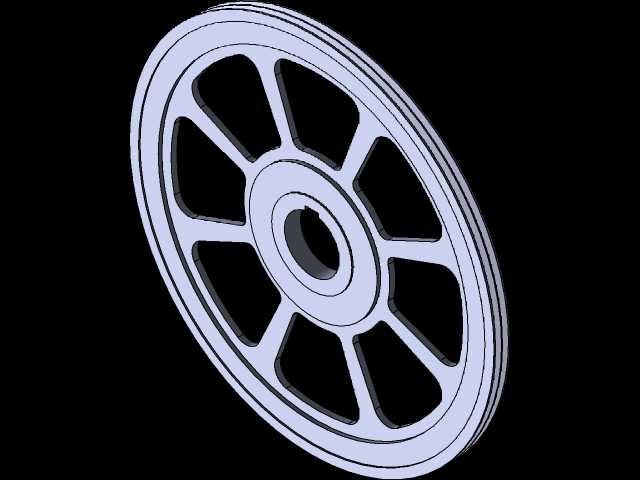

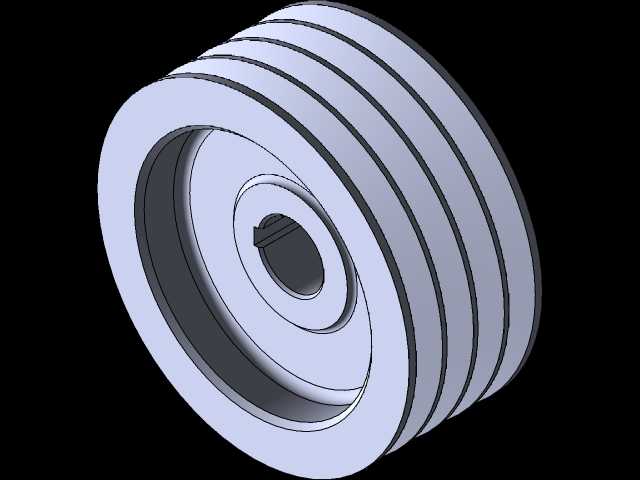

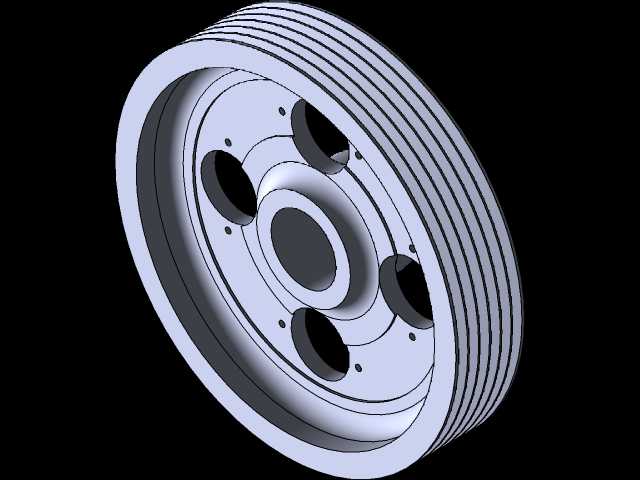

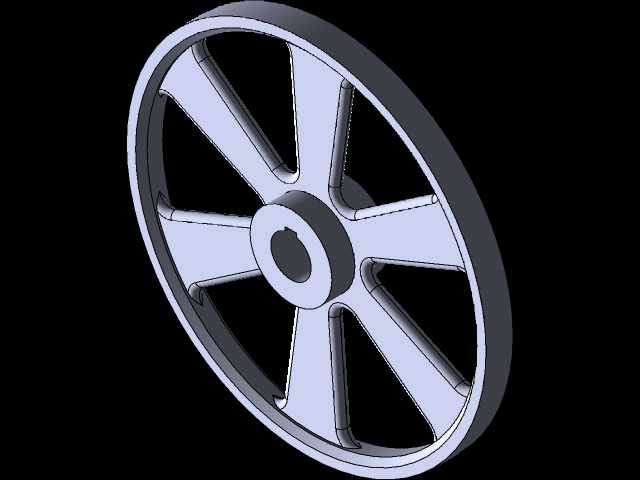

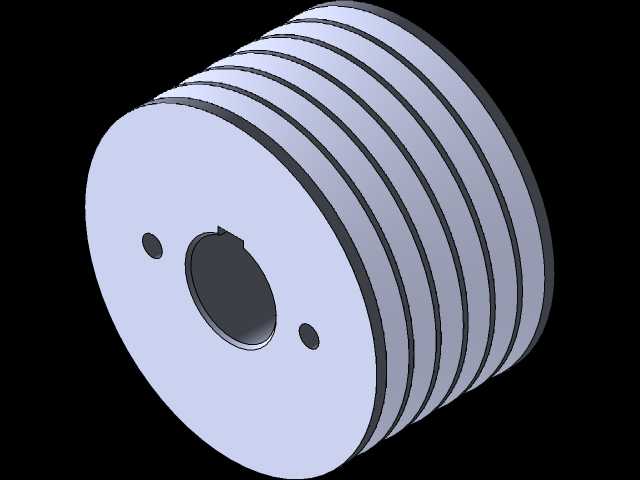

　　结构设计阶段首先确定中心轴孔的配合公差，轮盘中心的最小直径圆柱段为轮毂安装位，内孔可根据转轴形式设计成通孔配合平键传动，也可加工成带顶丝孔的锁紧结构，保证轮盘随轴同步转动时不出现径向打滑。各层环形凸缘的外径差经过匹配计算，槽底直径与凸缘外径的差值即为槽深，槽深尺寸大于所容纳线材的直径，避免线缆在卷绕过程中从槽内脱出，相邻凸缘的侧壁保持平行且与轴线垂直，侧壁边缘做小半径圆角过渡，既可以去除机加工后的锐边，也能避免线缆被硬棱割伤外绝缘层。轴向尺寸排布上，每一层环槽的宽度根据对应线材的排布层数设定，小直径段槽宽较窄，适配细径线缆单层缠绕，大直径段槽宽相应增加，可容纳更粗的线缆或者多层并排绕线，

　　整体轴向总长度在建模时通过回转草图一次性约束所有台阶的轴向位置，草图轮廓沿轴线侧绘制半剖面后旋转生成实体，特征树仅保留旋转主特征、边缘圆角和中心孔特征，无冗余碎面，后续修改槽宽或者外径参数时直接调整草图尺寸即可全关联更新，大幅提升改型效率。安装边界方面，轮盘的最大外圆为最外侧大直径凸缘的轮廓，安装时需保证最大外圆与机架侧板、相邻传动件之间预留足够的径向间隙，避免转动过程中发生剐蹭；轴向两端的端面为装配定位面，一端面可贴合转轴轴肩实现轴向定位，另一端通过轴用挡圈或者锁紧螺母压紧，限制轮盘沿轴向窜动。受力层面，轮盘工作时主要承受线缆张紧带来的径向压力，以及转轴传递的扭矩，多层凸缘的结构刚性沿径向分布均匀，

　　大直径凸缘的厚度在设计时保留足够的轴向壁厚，避免线缆张紧力过大导致凸缘发生侧向变形，若用于高速走线场景，还可对轮盘做动平衡校验，在对应凸缘端面去除少量材料补偿偏心量，保证转动平稳。该类零件选材范围宽泛，普通工况下采用硬质尼龙或者POM注塑成型即可满足绝缘、耐磨需求，通讯线缆处理场景下非金属材质还能避免金属刮伤线缆屏蔽层；重载工况则可选用铝合金或者碳钢车削加工，表面做氧化或者发黑处理提升防锈能力。建模过程中所有回转面保持同轴度约束，各环槽的槽底圆柱面与中心孔的同轴度公差控制在合理范围内，防止转动时出现线缆收卷不齐、走线跳动的问题，台阶交接处的圆角半径统一规范，既方便加工走刀，也能消除应力集中点，避免长期受载后台阶根部出现裂纹。
