通讯线缆卡扣式固定夹持座结构

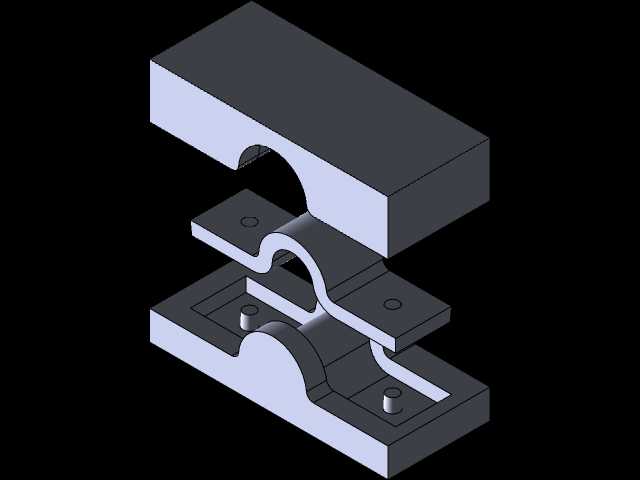

　　这套夹持固定结构主要面向通讯设备内部走线、桌面通信终端线束整理以及小型弱电设备的线缆限位场景，在实际装配中承担把圆形线缆约束在指定路径上的作用，避免设备搬运、运维插拔过程中线缆被拉扯移位，也能减少线束与金属棱边长期摩擦造成的外皮破损。结构采用上下分体扣合的形式，下半部分为带安装孔的基座，上半部分为对应压合盖板，两者相向的内侧面都加工出半圆弧抱合面，扣合后形成完整的圆形过线通道，圆弧直径与常用通讯线缆外径匹配，抱合面两侧预留出小幅弹性让位间隙，当线缆外径存在轻微公差波动时，扣合后仍能保持适度压紧力，既不会把线芯压伤，也不会让线缆在通道内自由窜动。基座底部设计为带围边的沉台结构，两个圆柱定位柱分布在沉台对角位置，

　　装配时可以先把基座放入设备面板预留的安装槽内，定位柱直接卡入面板对应孔位完成预固定，不需要操作人员全程手扶对位，拧紧紧固件过程中基座不会出现偏移。上盖板两侧延伸出带孔的平直耳板，耳板开孔位置与基座安装柱同轴对应，紧固件穿过耳板后锁紧在基座柱体上，锁紧行程中盖板沿竖直方向均匀下压，两侧弧面同步贴合线缆，不会出现单侧压紧、另一侧留缝的偏载问题。从安装边界来看，整体外轮廓为规整长方体形态，长宽尺寸控制在小型通讯终端内部附件的常用规格区间，基座沉入面板槽后，上部凸起高度较低，不会和上方叠加的其他功能模块发生运动干涉；侧向预留的走线开口朝向线束来向，线缆可以从侧方顺势卡入下半弧槽，整机组装时不需要把线缆端头从头穿过固定座，

　　对于两端已经压接好接头的成品线束尤其友好，大幅减少总装工序中的穿线工作量。设计过程中优先考虑了模具成型与机加工的工艺可行性，所有外露棱边都做了小圆弧过渡，扣合配合面没有出现狭小深槽或者尖角特征，若采用塑料注塑成型，拔模方向沿上下开合方向设置，侧壁预留均匀拔模斜度，不需要复杂侧向抽芯结构；若采用铝合金切削加工，工件可以直接在普通三轴机床上一次装夹完成主要型面加工，半圆弧面通过立铣刀走圆弧插补成型，加工后钳工整修毛刺即可投入装配。结构的受力路径也经过梳理，线缆受到横向拉扯时，外力首先传递到半圆弧抱合面，再通过盖板耳板传递到紧固件，最终由基座底部的安装面承担，沉台围边同时承担侧向限位作用，即使紧固件出现小幅松动，基座也不会从面板槽内脱出。

　　在通讯基站终端、程控交换设备、桌面对讲装置这类产品里，这类固定座往往需要成排布置，规整的长方体外形可以紧密并排安装，相邻固定座之间不会出现外形干涉，运维人员单独更换某一根线缆时，只需松开对应位置盖板的两颗紧固件，即可把线缆从侧方取出，不需要拆卸相邻的固定组件。弧面内侧没有设计尖锐咬花，避免长期压紧后在软质线缆外皮上留下压痕，针对需要更高摩擦力的使用场景，也可以在弧面内粘贴薄型橡胶垫，进一步提升夹持稳定性，基座底部的平整接触面可以适配金属面板、塑料壳体以及绝缘安装板多种基材，对角布置的紧固点位让整个组件在振动环境下仍能保持稳定的约束能力。
