多关节铰接式机械夹持联动支座结构

　　这套铰接联动支座结构常见于轻载自动化夹持工位、小型工装翻转台以及实验台位的姿态调整机构中，核心作用是把直线或小角度回转输入转化为末端夹爪的同步开合动作，在3C产品装配工位、小型工件检测线、教学实训台里都能看到同类布局。现场安装时，底部大直径同轴孔是整组部件的主回转基准，通常穿入台阶销轴后用轴端挡圈锁紧，支座底面贴合工装基板的加工面，靠两侧预留的沉孔完成螺栓固定，基板上对应孔位建议按H7公差加工，保证回转轴线与安装面垂直度在0.05mm以内，避免摆臂长期运行出现卡滞。

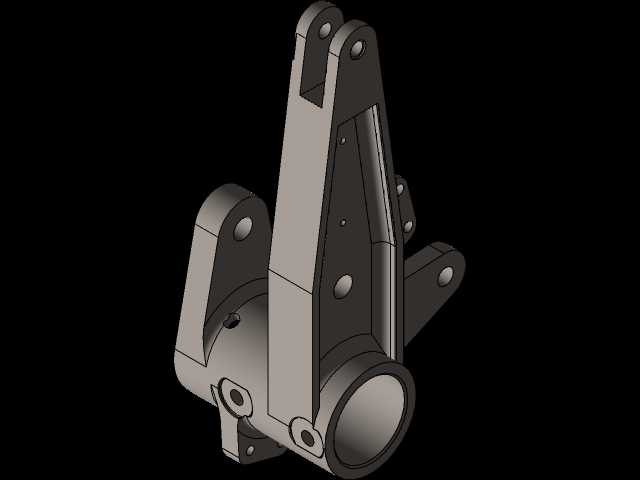

　　从结构布局来看，整组零件采用双侧夹板夹装中间主动摆臂的叠层设计，两侧立板上分布的多个光孔既是铰接销轴的安装位，也可作为不同行程档位的调节点位：当驱动源推动中间长摆臂绕底部主轴回转时，摆臂上预留的三个铰接孔会分别带动两侧从动连杆同步动作，末端的两个短臂即可实现对称收拢或张开，这种多连杆同步方案相比单臂驱动，两侧夹持点的动作一致性更好，不会出现单侧偏摆导致工件被顶偏的问题。设计阶段做运动校核时，要重点核对摆臂从全开到全闭行程中，所有连杆的铰接孔中心距公差，一般连杆孔中心距按±0.02mm控制，销轴与孔的配合选H8/f7间隙配合，既保证转动灵活，又不会因间隙过大出现末端夹持位置窜动。

　　外形边界上，整组机构收拢状态下底部回转座的径向尺寸决定了安装所需的最小基板空间，底座圆筒段外径要和工装预留的避让槽匹配，向上延伸的长摆臂在最大仰角状态下的顶端高度，需要和工位上方的防护罩、传感器安装架预留至少10mm的安全间隙，避免机构抬升时发生碰撞。侧面伸出的两个从动臂在完全张开时的横向跨距，要提前在布局草图里和待夹持工件的最大宽度做比对，保证夹爪安装后张开行程能完全避开工件上下料路径，不会出现工件送入时和夹臂发生干涉的情况。

　　实际工况里这类部件大多承受的是周期性低载荷摆动，负载主要来自末端夹爪的夹持反力和摆臂自身往复运动的惯性力，因此铰接点位的衬套选配很关键，轻载高频动作场景可以在销轴孔内压入自润滑铜衬套，无需定期加注润滑脂就能维持长期运转；如果工位有少量粉尘或切削液飞溅，还可以在铰接端面加装薄型防尘垫圈，避免杂质进入配合面造成磨损拉伤。建模过程中所有铰接孔都做了同轴度约束，装配时按照先固定底部支座、再穿入主轴、依次叠装两侧夹板和中间摆臂、最后锁入各连杆销轴的顺序组装，组装完成后手动盘动摆臂全行程往复数次，确认没有死点和异常卡滞，再接入驱动元件调试动作节奏。针对需要调整夹持行程的工位，只需更换不同孔位的连杆连接点，就能在不更换主体支座的情况下改变末端开合幅度，适配不同尺寸规格的工件夹持需求，互换性和工位适配性都比较强。
