  该终端面向桌面固定使用的数据读写与短距离通讯场景,常见于工位信息采集、小型办公数据交换、实验台设备调试以及零售前台辅助识别等位置。设备不需要手持频繁移动,因此结构上采用主机壳体加底部支撑支架的组合方式,使整机能够稳定立放在工作台面上;后侧线缆从接口处引出后自然下垂或沿桌面走线,可减少插头处受拉、弯折造成的接触不良。

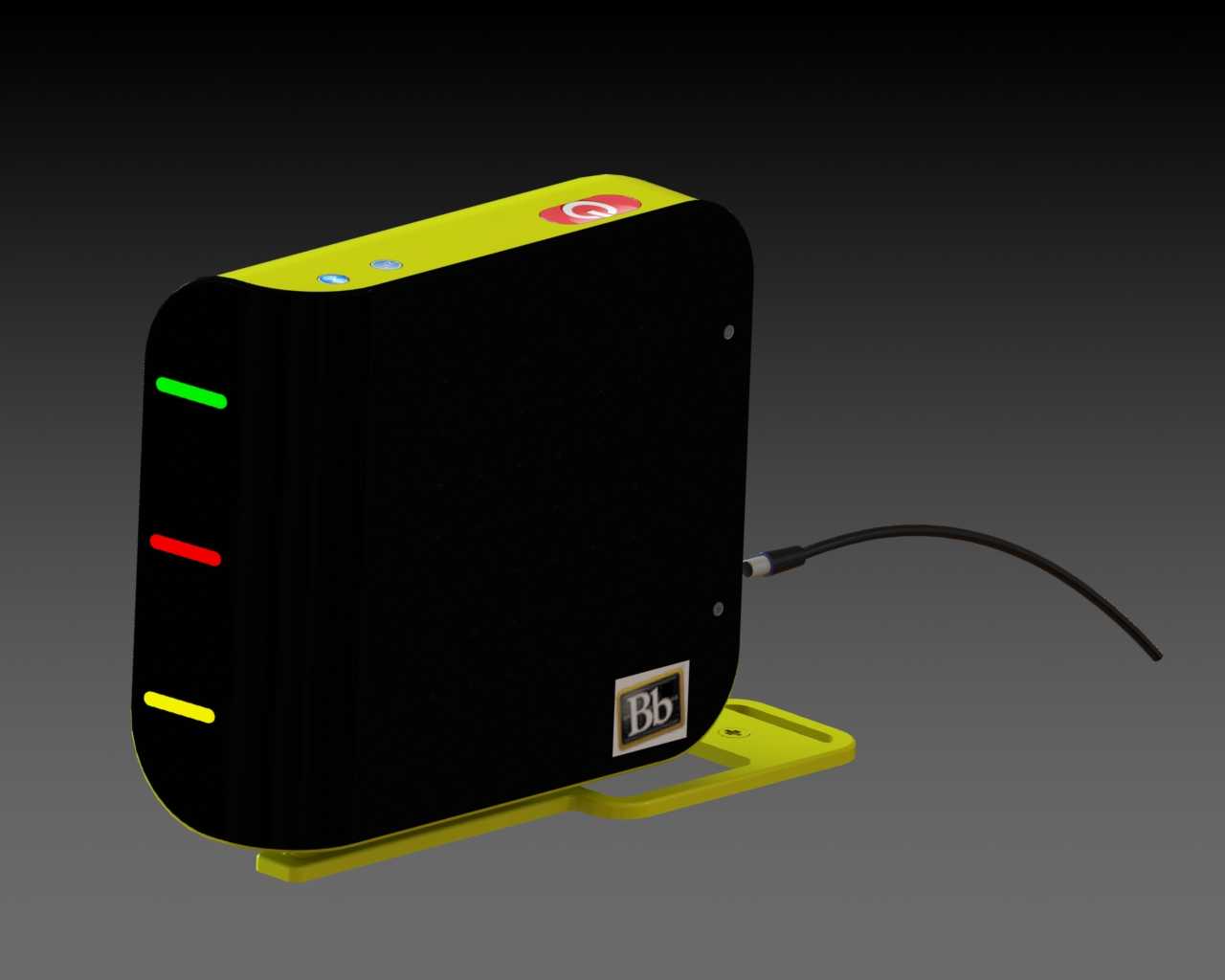

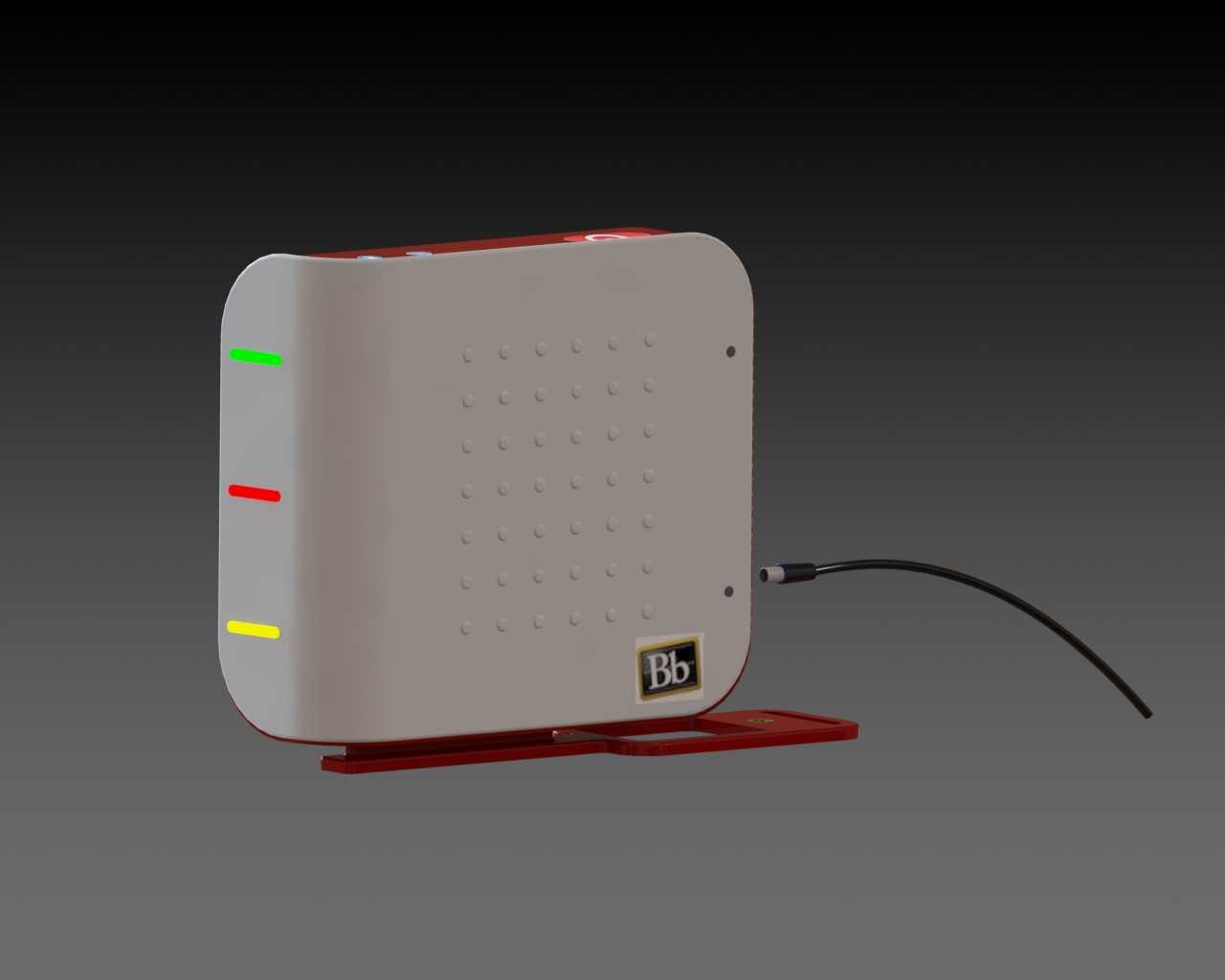

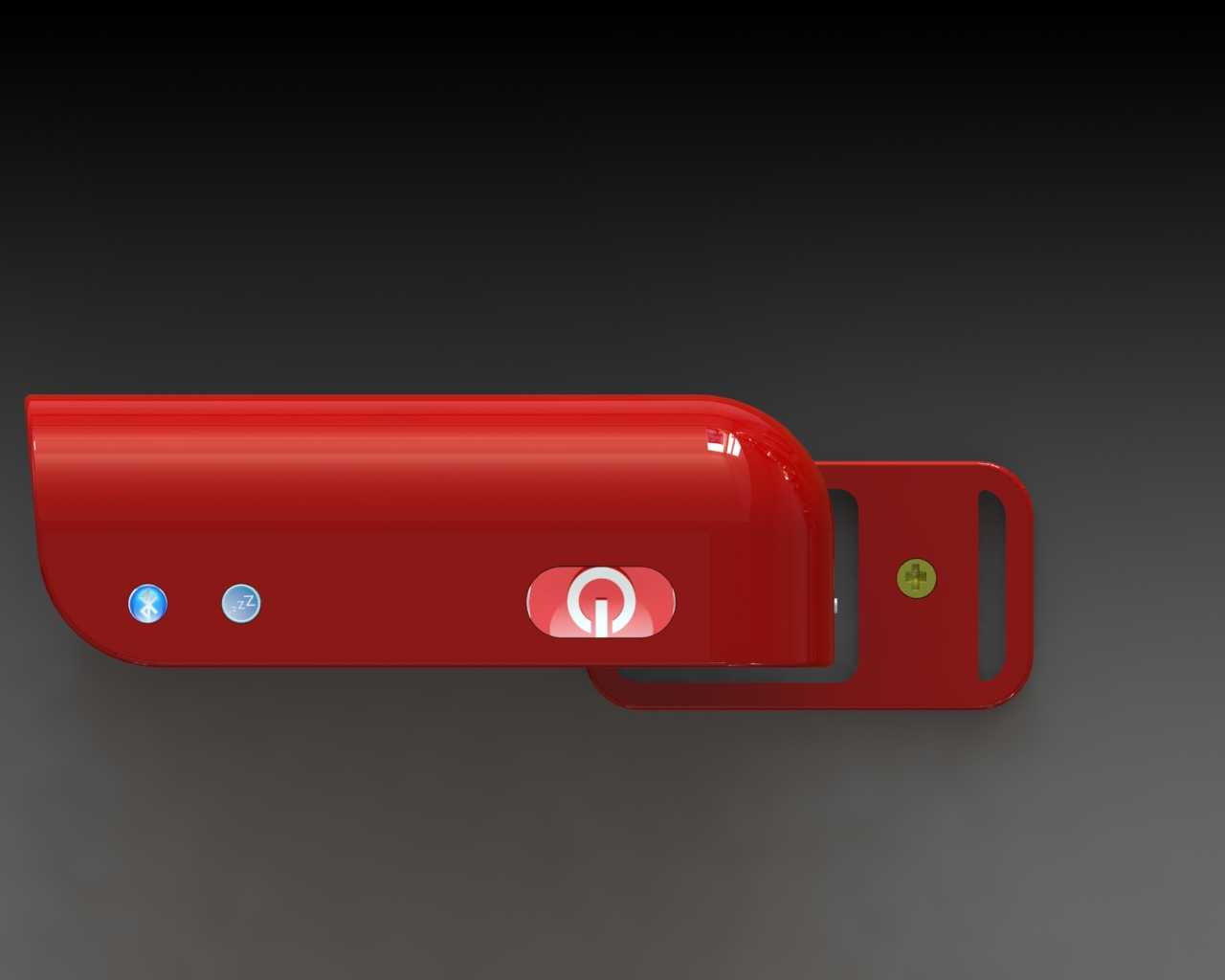

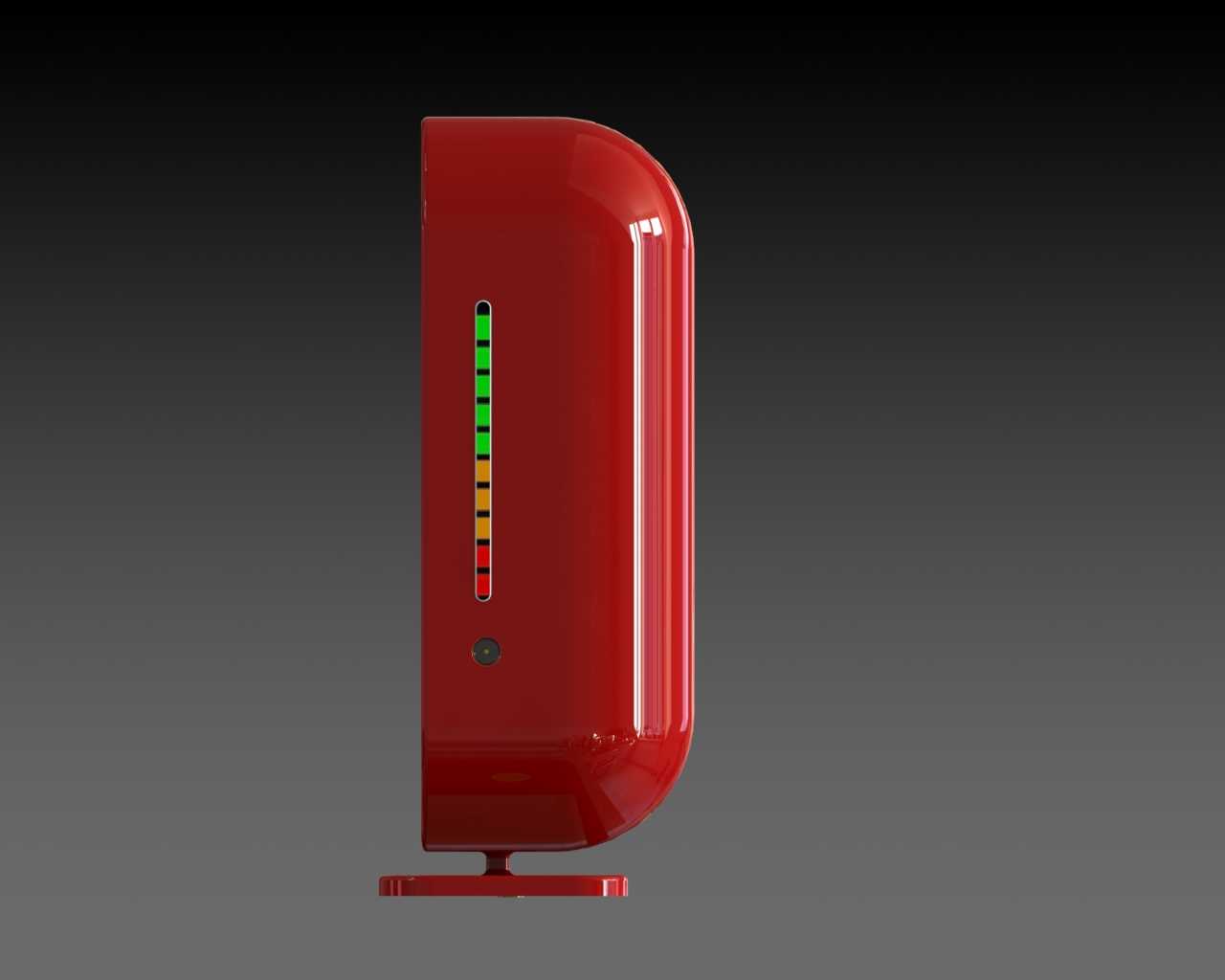

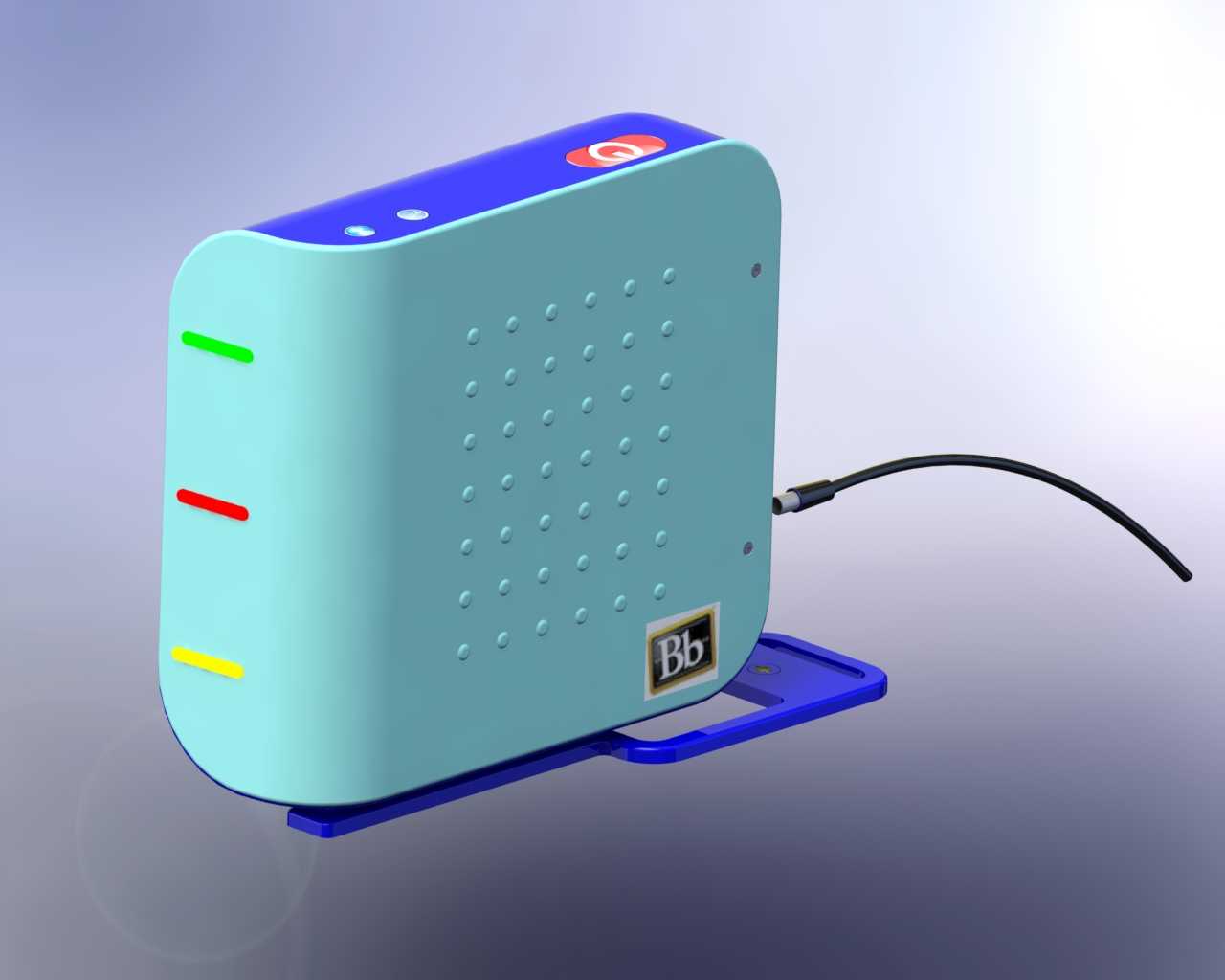

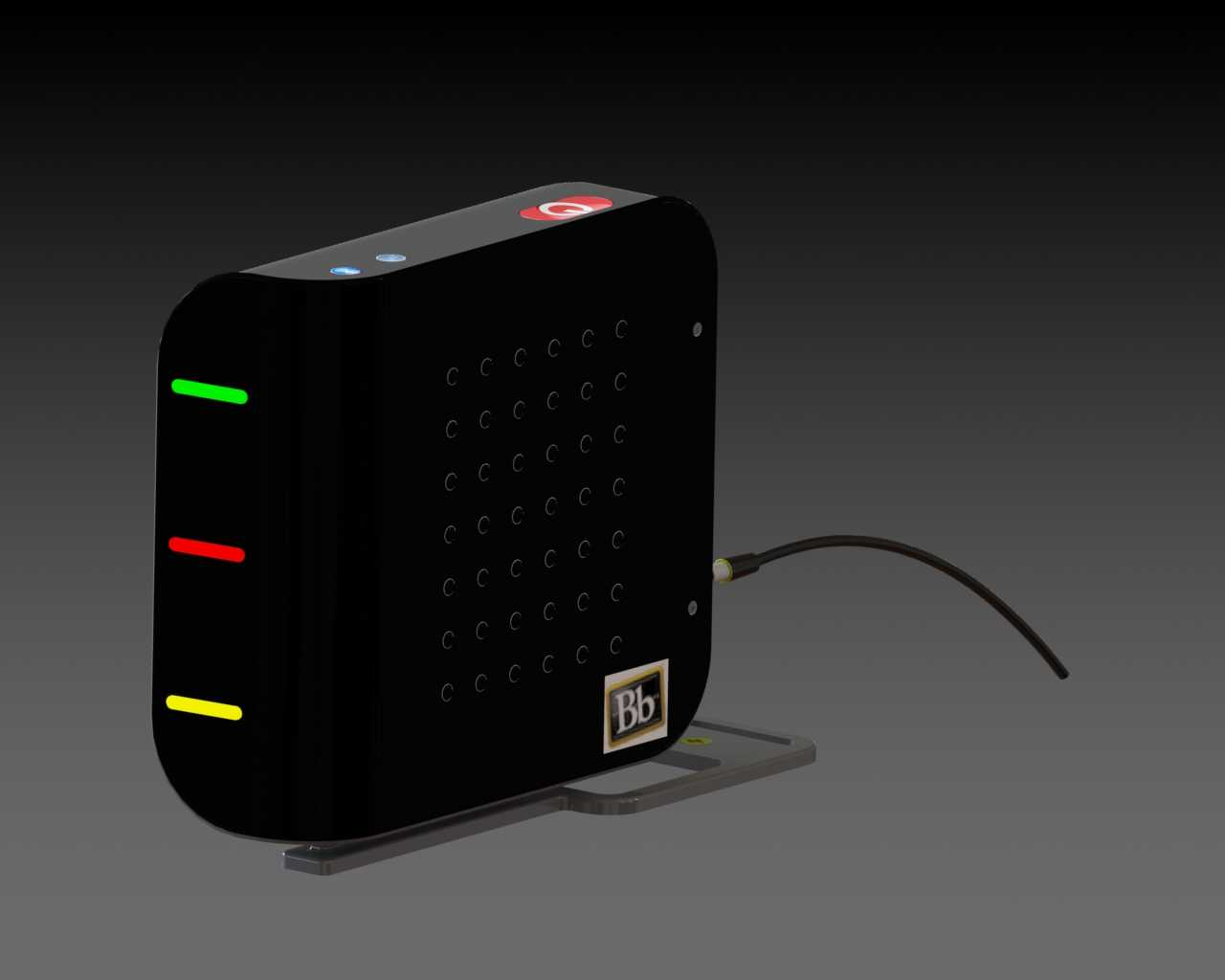

  外壳主体采用近似圆角长方体的造型,前侧立面布置三条横向状态指示区,分别以绿、红、黄三种颜色提示不同工作状态。绿色指示用于表示交易、配对或数据链路已正常建立;红色与黄色指示用于区分蓝牙连接等待、连接异常或状态切换,使操作人员不必进入软件界面即可判断设备当前阶段。顶部面板设置电源、蓝牙及睡眠相关按键,按键位置靠近设备上表面前缘,操作者在坐姿状态下可直接按压,不需要翻转机身或寻找侧面隐蔽按键。

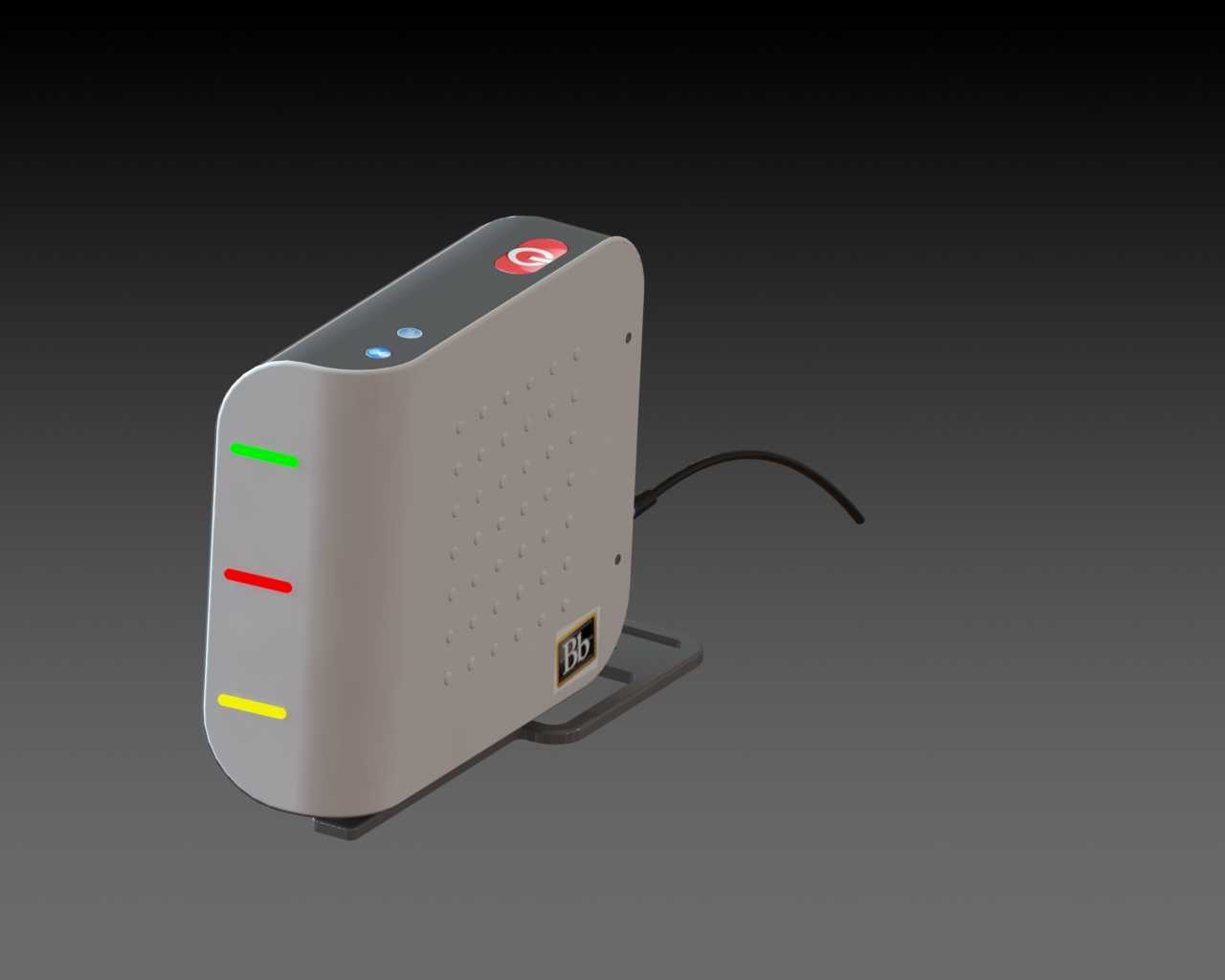

  主机侧面设计有规则阵列凹点,一方面增强壳体表面的视觉层次,另一方面在手持挪动或清洁设备时增加手指接触摩擦力。壳体边角均做圆角过渡,避免桌面设备在人员频繁活动区域形成尖锐磕碰点。底部蓝色支架承托主机下部,并通过螺钉将面板、壳体与支架连接成整体;这种拆分方式有利于外壳件成型、内部电路板装配以及后期维护拆卸。支架的接触面积大于主机底面投影,能够降低设备重心,防止连接线受到侧向牵拉时整机翻倒。

  从安装边界看,建模时需要同时控制主机本体、支架外轮廓和后侧线缆最小弯曲半径。桌面布置时,设备后方应预留线缆插拔和弯曲空间,左右两侧应保留散热与操作间隙,顶部按键区域不应被显示器底座、文件架或其他桌面物件遮挡。若设备安装在震动较明显的工作台或移动小车上,支架底面可增加防滑垫,支架与桌面之间也可根据需要增加螺钉固定孔位,但常规办公场景下依靠自重和防滑面即可满足稳定放置要求。

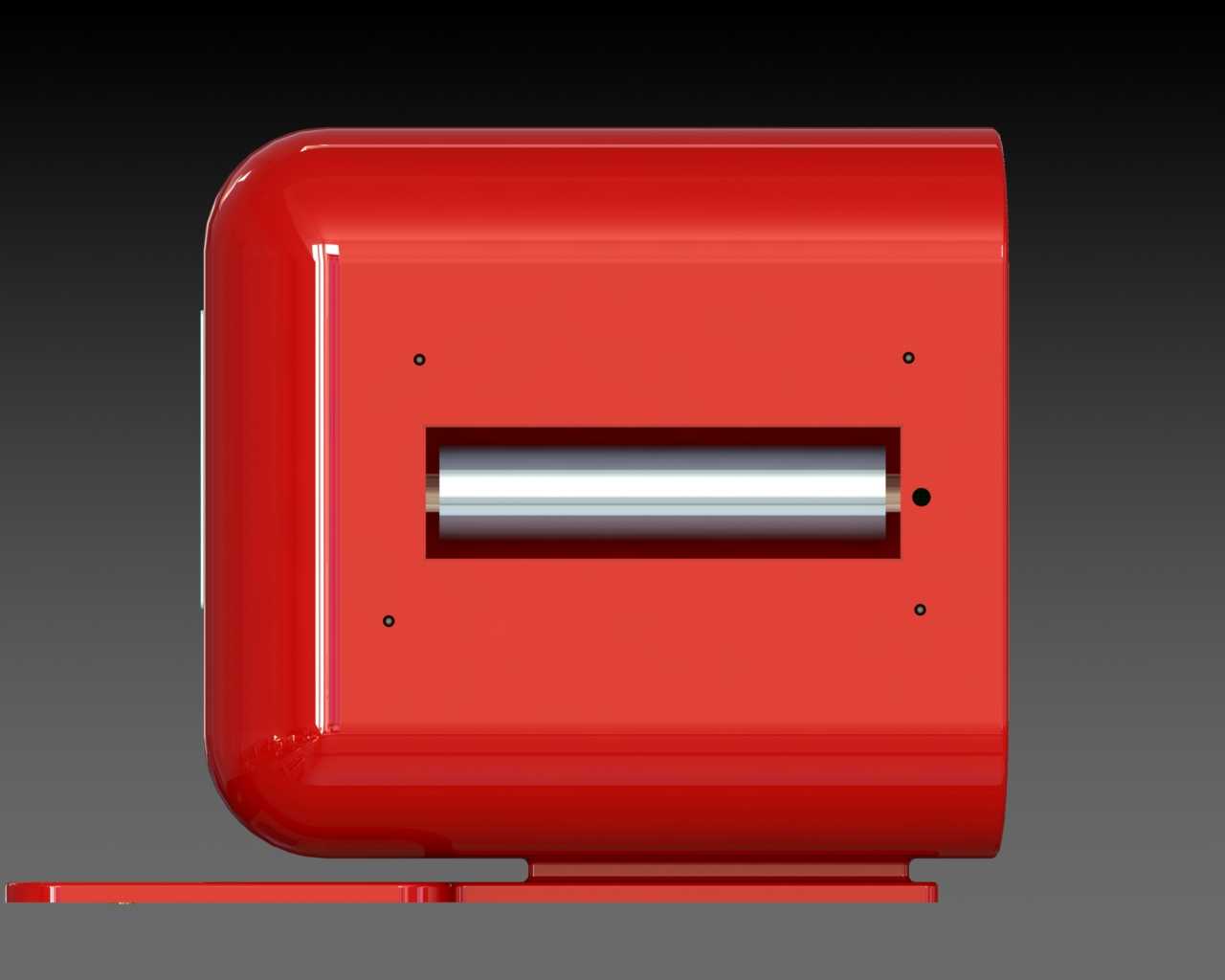

  功能组织上,终端围绕数据读写、无线配对、电源管理和状态反馈展开。设备支持直接交流或直流输入,同时预留可充电电池连接条件,使其在固定供电和临时移动使用之间具有一定适应性。电池电量状态可通过指示逻辑反馈,便于使用者在脱离外部电源时判断剩余工作能力。睡眠按键用于在设备空闲时降低能耗,适合间歇性读卡、配对和数据传输任务;电源按键则承担开机、关机及强制复位等操作入口。

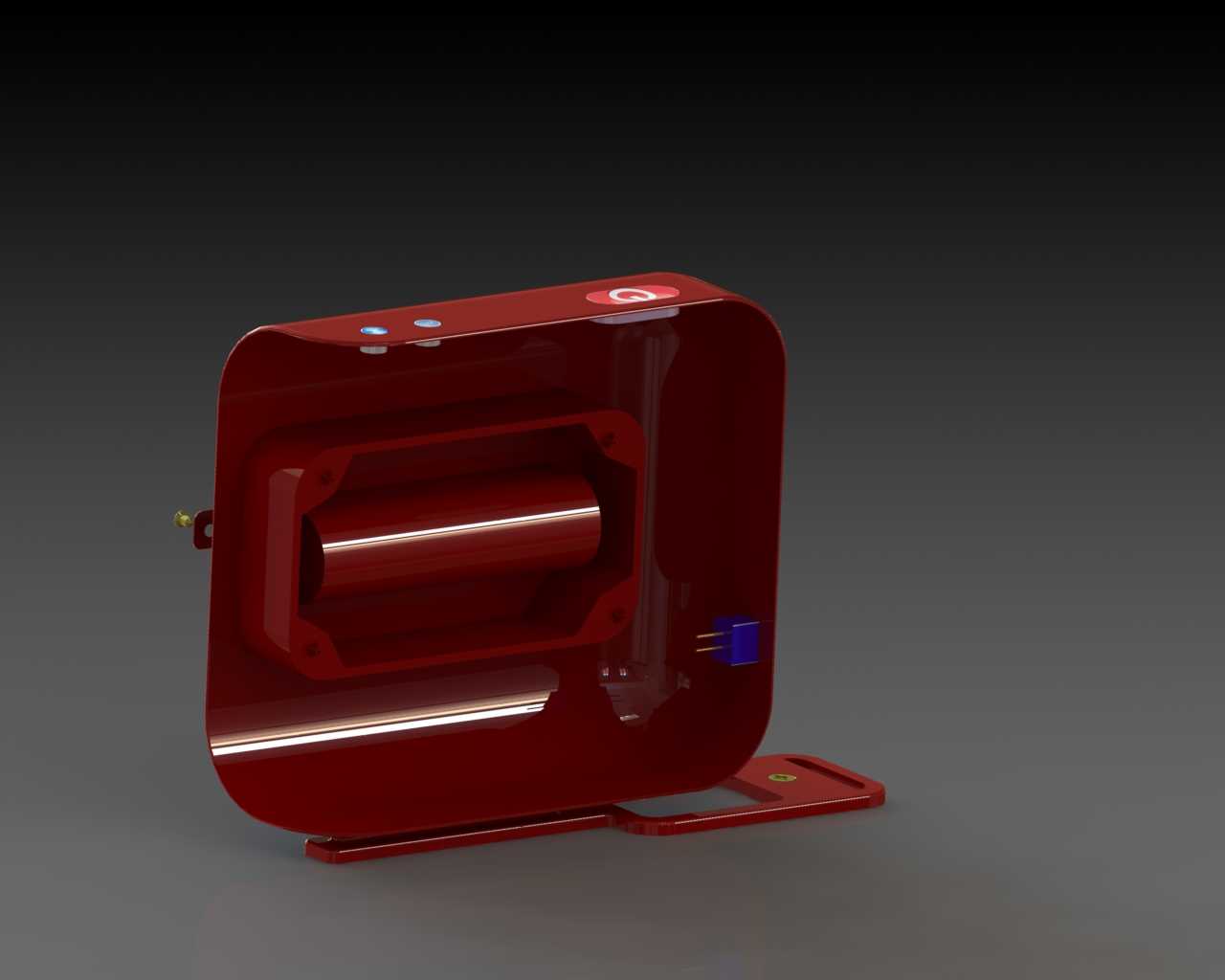

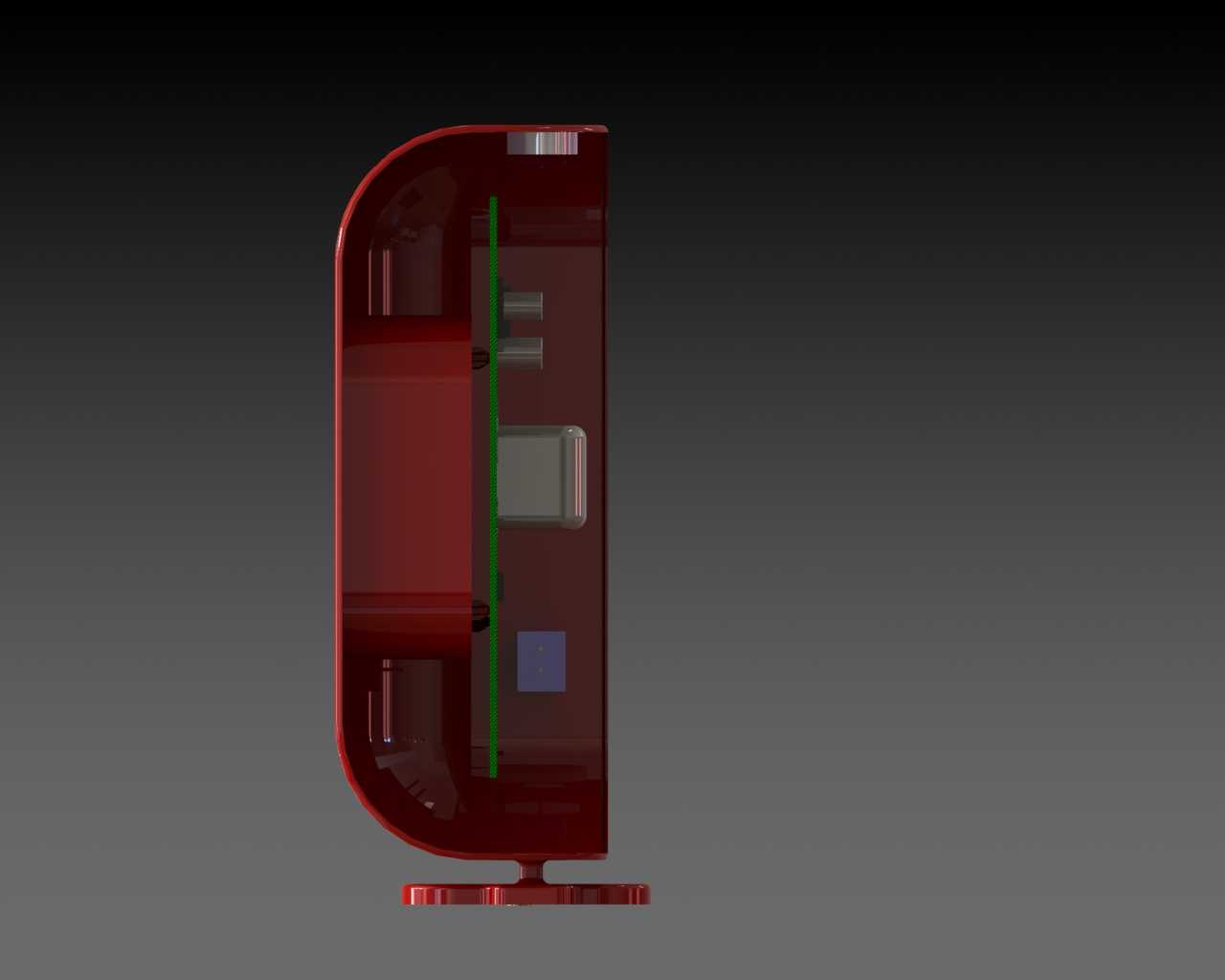

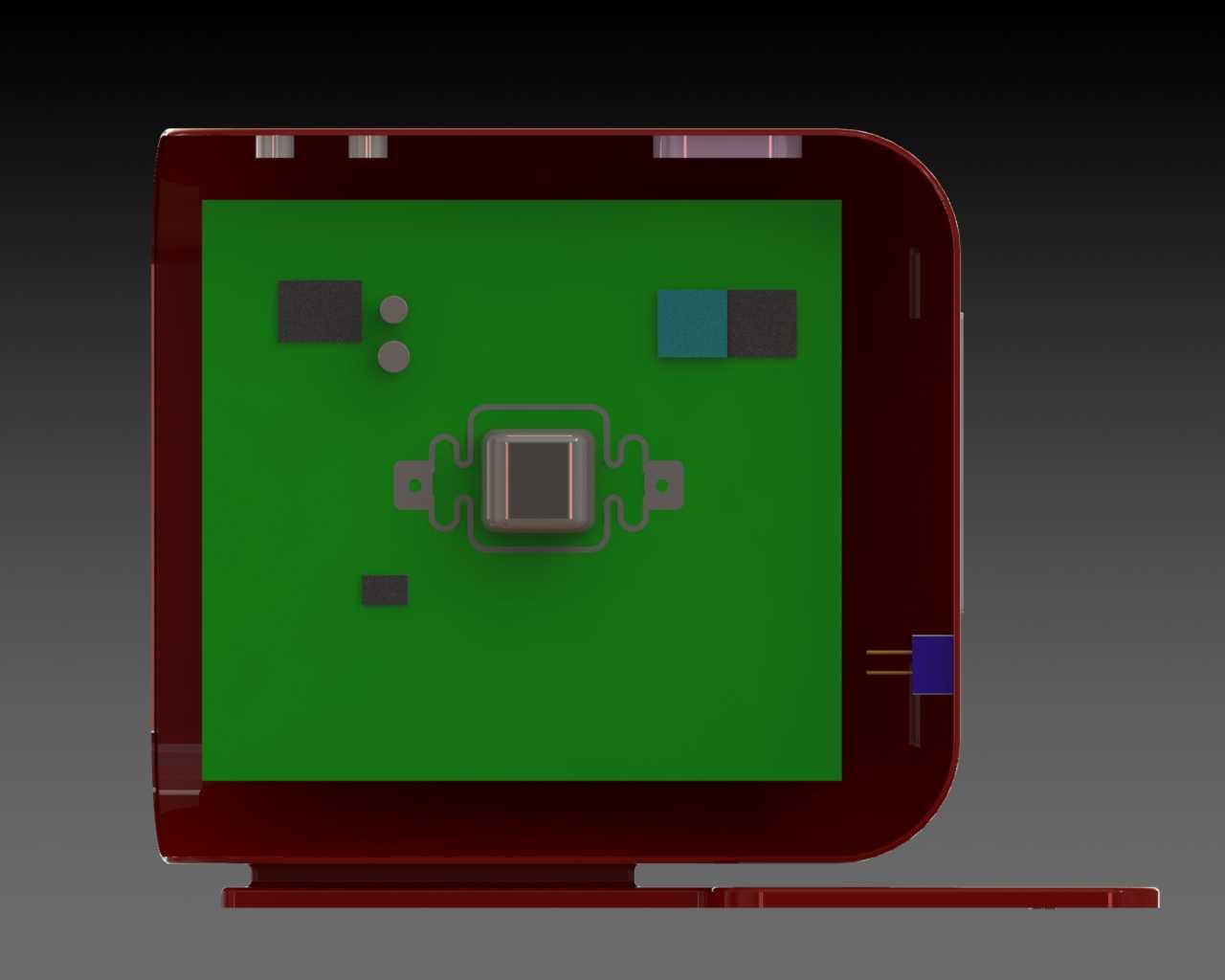

  结构设计时,内部电路板应靠近接口和按键区域布置,以缩短线缆与按键触点的连接路径。指示灯导光件需要与前壳开孔或透光槽准确对位,避免光线串色;三色指示区在外观上保持独立条状区域,内部可通过导光柱或遮光筋分隔。蓝牙相关天线区域不宜被大面积金属件覆盖,外壳材料、装饰片位置和内部电池排布都应为无线信号留出合适空间。电源接口与数据接口集中在后侧,能够使外部线缆统一走向,桌面外观更整洁,也方便维护时识别接线。

  散热方面,该类终端功耗不高,主要依靠壳体自然散热,但外壳上的点阵区域、内部板卡间隙和底部支架抬高空间仍应形成合理空气通路。壳体装配不宜完全贴死电路板,尤其是电源转换模块和电池附近,应保留隔热与通风距离。螺钉连接位置应布置在壳体受力边和支架承托区,避免仅靠卡扣承受长期放置和线缆拉力。

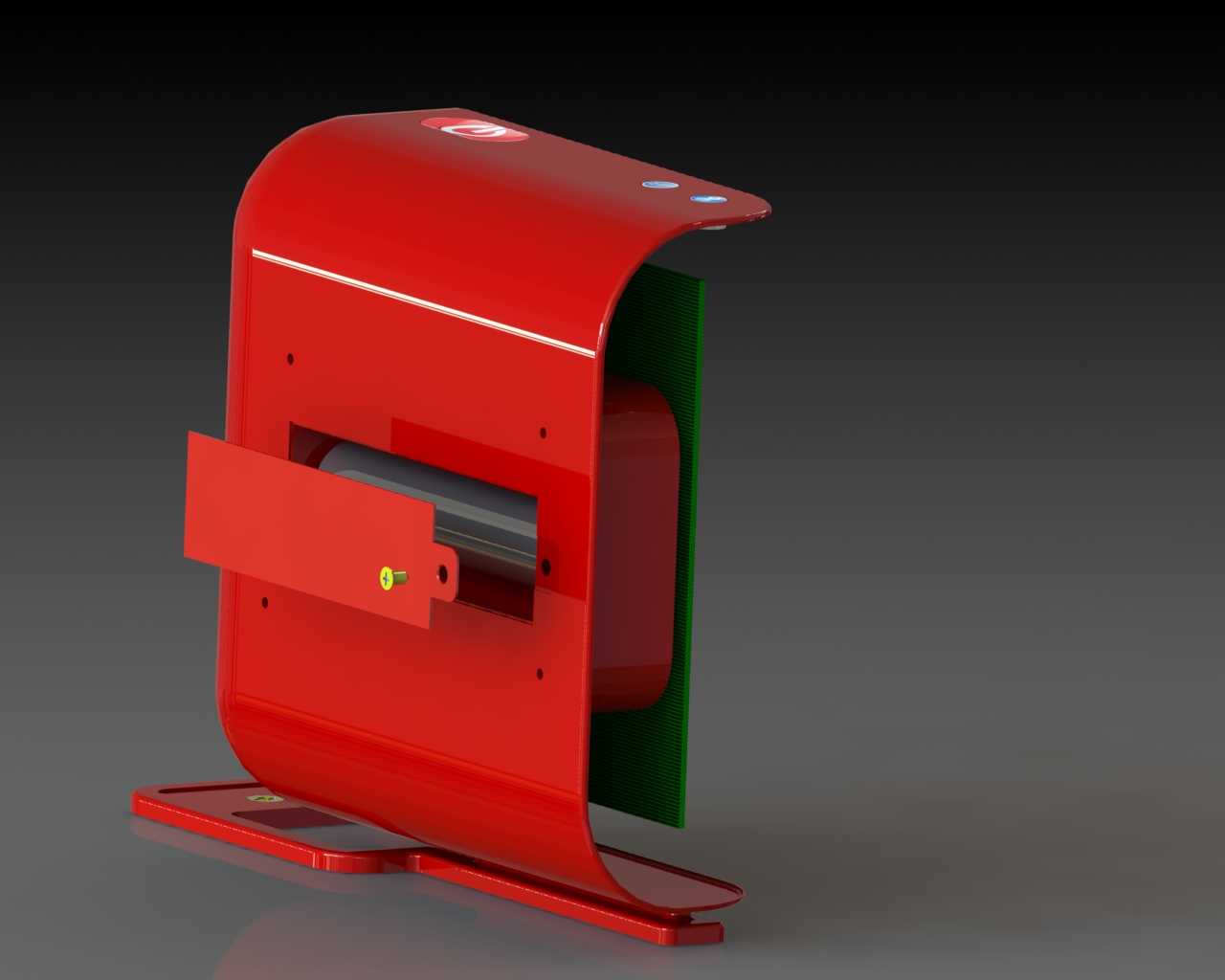

  三维建模过程中,可将外壳、前面板透光件、顶部按键、底部支架、接口插件和线缆分别建立子装配,便于检查干涉关系。重点核对按键行程、指示灯透出位置、接口与线缆插头间隙、支架支撑角以及螺钉柱高度。外观曲面虽然简洁,但圆角、斜置支撑面和点阵特征数量较多,阵列特征应保持间距一致,并与壳体拔模方向协调。整体结构兼顾桌面使用的稳定性、状态识别的直观性和装配维护的便利性,适合作为通讯读卡类电子终端的外观与结构方案进行深化设计。
